DRC检测时经常遇到的问题

于 2024-09-10 19:45:41 发布
阅读量1.4k 收藏
点赞数 4
文章标签： mcu pcb工艺 物联网
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/2302_80884441/article/details/142107361
版权

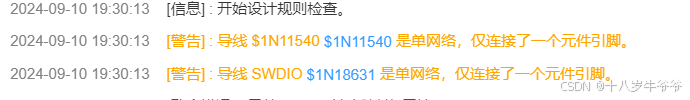

[警告] : 导线 $1N11540 $1N11540 是单网络，仅连接了一个元件引脚。

本人第一次遇到这样问题的时候反复去修改这根导线上连接的网络端口，结果反复出现我所输入的网络端口名称后面跟一个加号（本来是rnst结果变成rnst+）正确做法应该是点击蓝色字样跳转到对应的导线处修改网络名称而不是修改网络端口名称！
