IP分片实验

---

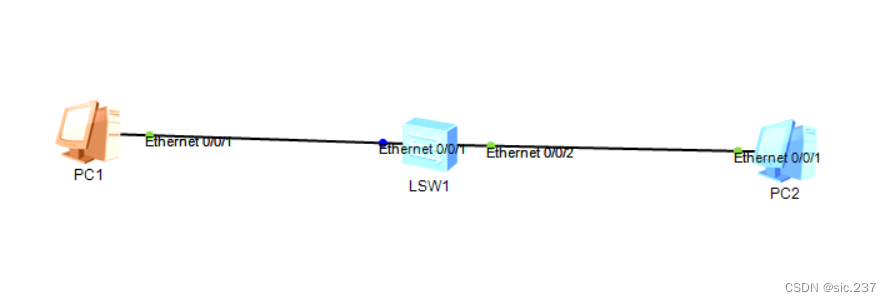

 1.在ensp中建立拓扑图

PC1的IP地址：192.168.100.1

PC2的IP地址：192.168.100.2

---

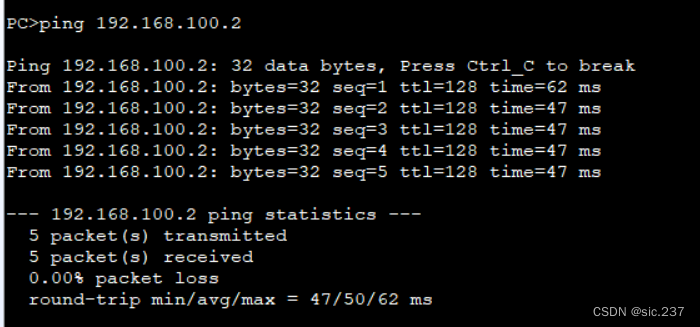

2.在PC1的命令行中ping 192.168.100.2 测试连通性。

---

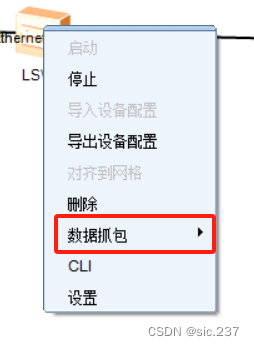

3.打开交换机的抓包功能

---

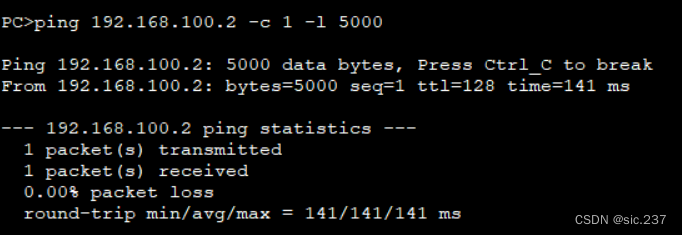

4.在PC1的命令行ping 192.168.100.2 -c 1 -l 5000（发送一个数据包，包大小为5000字节）

---

5.此时查看wireshark抓到的数据包

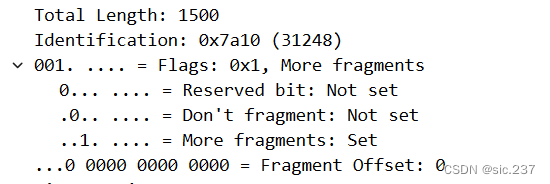

第一个

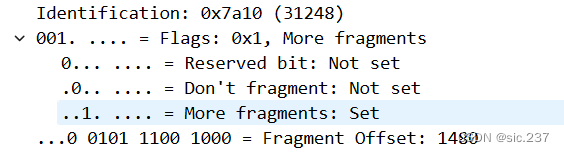

第二个

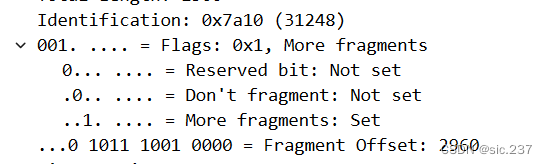

第三个

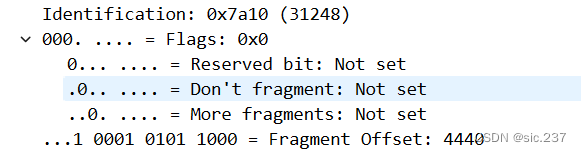

第四个

• Identification代表分片的“身份证号”，这四个分片的Identification一样，说明这四个分片来自同一个数据包。
• Fragement Offset:代表分片的偏移量，接收端可以根据这些数据包的偏移量将这些数据包正确组合
• 每个数据包最大长度为1500字节，其中IP占20字节。
• More fragements前为0时表示后续没有更多的分片了，代表当前分片为最后一个分片。

---

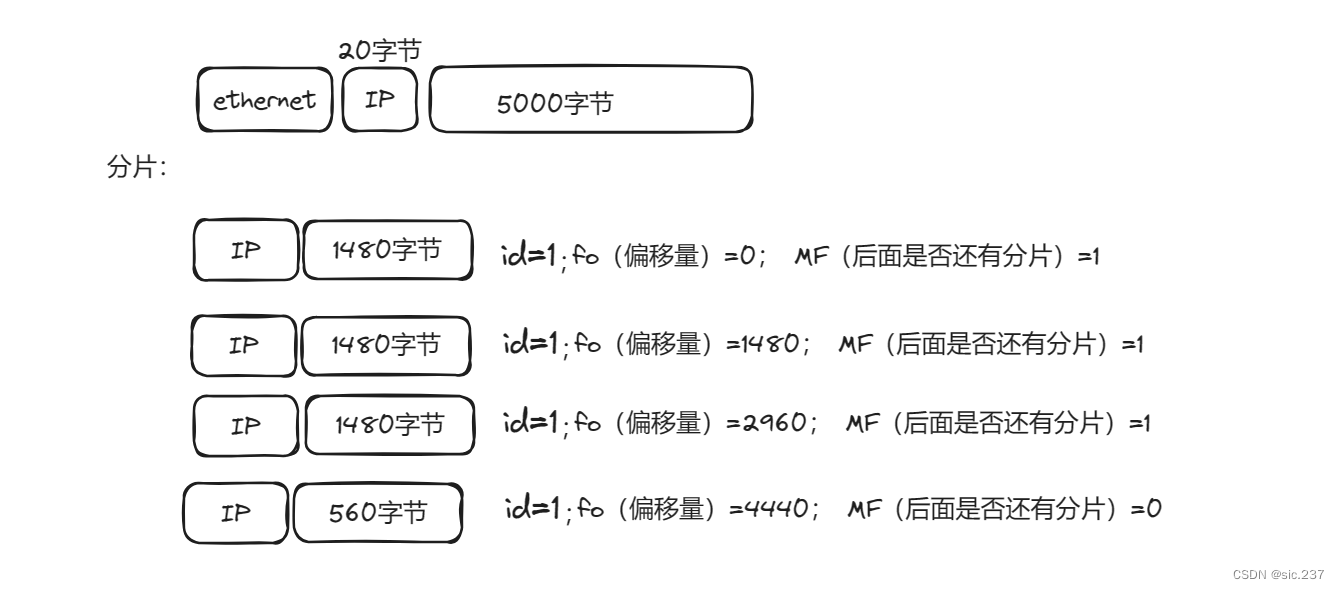

6.对比猜想的分片图

 猜想正确
