011 逻辑代数的基本定理和恒等式

为熟悉逻辑代数常用基本定律、恒等式和规则——先看：

01 了解概念：

逻辑代数

又称布尔代数，是分析和设计现代数字逻辑电路不可缺少的数学工具，可用于对表达式进行处理，进而完成对逻辑电路的化简、变换、分析和设计。

逻辑关系

是事件产生的条件和结果之间的因果关系。
在数字电路中，条件作为输入信号、结果用输出信号表示

02 逻辑代数的基本定律和恒等式

基本公式

自等律	A + 0 = A	A · 1 = A
重叠律：	A + A = A	A  · A = A
0、1律：	A + 1 = 1	A · 0 = 0
互补律：
交换律：	A + B = B + A	A · B = B · A
结合律：	A + B + C = (A + B) + C	A · B · C = (A · B) · C
分配律：	A ( B + C ) = AB + AC	A + BC = ( A + B )( A + C )
反演律 （摩根定律）
吸收律
其他恒等式
		简记：A与A非的其余因子的积                               ——必可消



 03 逻辑代数的基本规则

1.带入规则：

在上式中，用另一个函数式含有A的表达式 代入式中所有A的位置，等式仍然成立。这一规则称为代入规则。

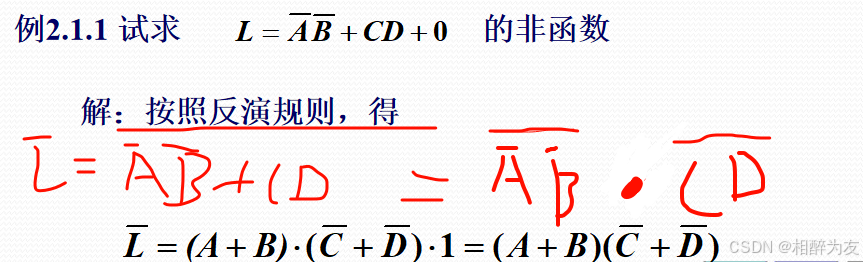

2.反演规则：

若将其中所有的与（• ）换成或（+），或（+）换成与（•）；原变量换为反变量，反变量换为原变量（将1换成0，0换成1），则得到的结果就是原函数的反函数。

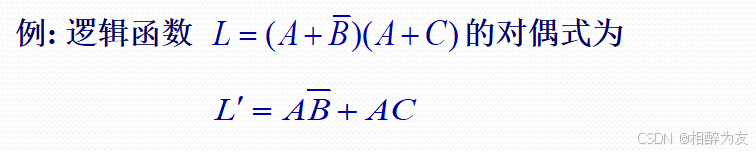

3.对偶规则：

对于任何逻辑函数式，将其中的与（• ）换成或（+），或（+）换成与（•）；并将1换成0，0换成1；那么，所得的新的函数式就是L的对偶式(且对偶式的等号两侧仍成立)，记作L'  。

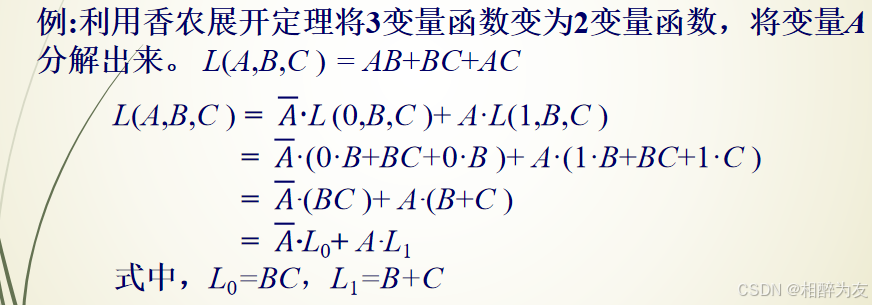

4. 香农展开定理：

即对任何一个逻辑函数 f(x1, x2, …, xi-1, xi, xi+1, …, xn ) 都可以重新表示为
   !x_i ·f(x1x_i  f(x1, x2, …, xi-1,0, xi+1, …, xn )
+ xi · f(x1, x2, …, xi-1,1, xi+1, …, xn )

以此可以减少函数自变量的数目，降低函数的复杂度。
