STM32与RS-485通讯——好记性不如烂鼠标

 本文是学习野火的指南针开发板过程的学习笔记,可能有误,详细请看B站野火官方配套视频教程

(这个教程真的讲的很详细,给官方三连吧)

注意概念混淆:串口通信通常指通用的串行总线接口,它可以支持多种协议,包括RS-485。当串口设备按照RS-485协议工作时,就是在串口通信的基础上应用了RS-485的具体标准规则。可见,RS-485本质只是串口通信的一种应用场景、是一种电气标准,它规范了如何在两线或多线上实现全双工的串行通信,特别适合于长距离、多节点的数据传输。

01 RS-485通讯协议简介

与CAN类似,RS-485是一种工业控制环境中常用的通讯协议,它具有抗干扰能力强、传输距离远的特点。RS-485通讯协议由RS-232协议改进而来,协议层不变,只是改进了物理层,因而保留了串口通讯协议应用简单的特点。

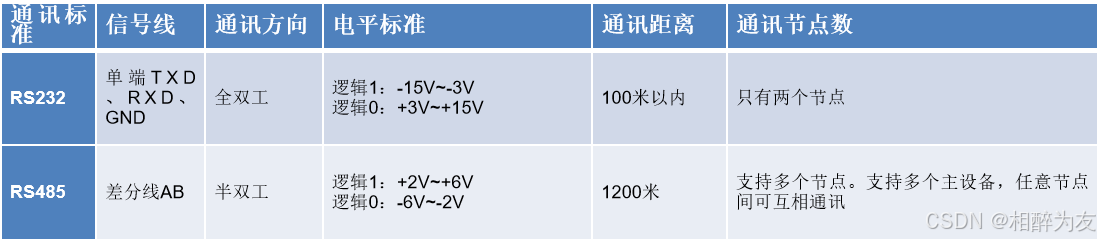

RS-485与RS-232通讯协议的特性对比:

差分信号线具有很强的干扰能力,特别适合应用于电磁环境复杂的工业控制环境中,RS-485协议主要是把RS-232的信号改进成差分信号,从而大大提高了抗干扰特性

        S-485与RS-232的只是物理层上的差异,它们的协议层是相同的,也是使用串口数据包的形式传输数据。而由于RS-485具有强大的组网功能,人们在基础协议之上还制定了MODBUS协议,被广泛应用在工业控制网络中。此处说的基础协议是指前面串口章节中讲解的,仅封装了基本数据包格式的协议(基于数据位),而MODBUS协议是使用基本数据包组合成通讯帧格式的高层应用协议(基于数据包或字节)。感兴趣的读者可查找MODBUS协议的相关资料了解。

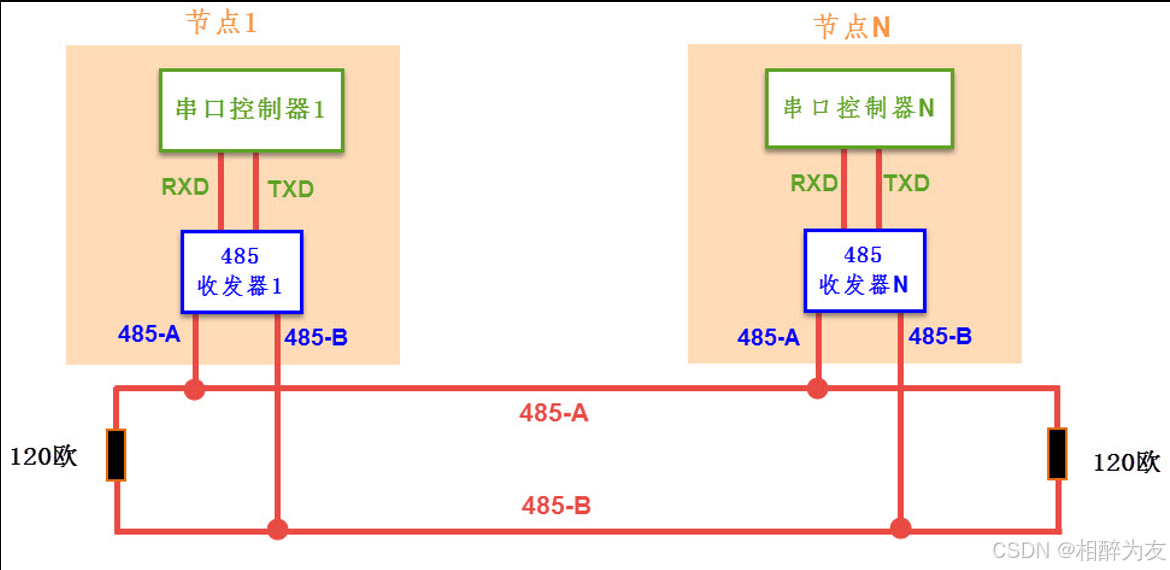

        由于RS-485与RS-232的协议层没有区别,进行通讯时,我们同样是使用STM32的USART外设作为通讯节点中的串口控制器,再外接一个RS-485收发器芯片把USART外设的TTL电平信号转化成RS-485的差分信号即可。


02 RS-485—通讯实验

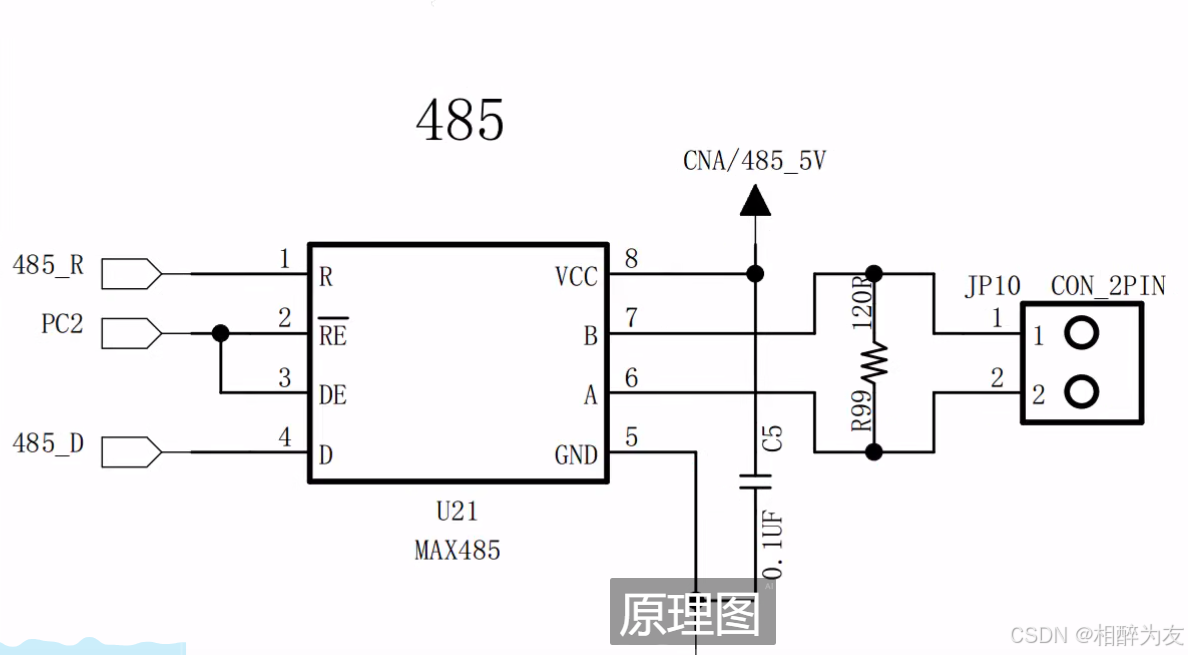

以霸道开发板的MAX485为例

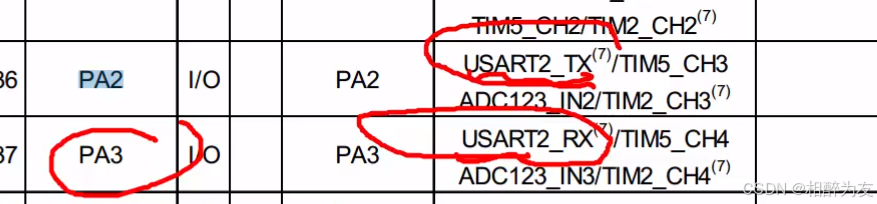

两个开发板之间的a接a,b接b;PC2为收发控制引脚

代码结构:

使用串口1打印输出到电脑

485通信使用串口2(头文件改为自己的文件名)

bsp_485.c
/**
  ******************************************************************************
  * @file    bsp_485.c
  * @author  fire
  * @version V1.0
  * @date    2015-xx-xx
  * @brief   485驱动
  ******************************************************************************
  * @attention
  *
  * 实验平台:野火 F103-霸道 STM32  开发板
  * 论坛    :http://www.firebbs.cn
  * 淘宝    :https://fire-stm32.taobao.com
  *
  ******************************************************************************
  */
#include "./485/bsp_485.h"
#include <stdarg.h>


static void Delay(__IO u32 nCount);


/// 配置USART接收中断优先级
static void NVIC_Configuration(void)
{
    NVIC_InitTypeDef NVIC_InitStructure;
    /* Configure the NVIC Preemption Priority Bits */
    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_0);

    /* Enable the USARTy Interrupt */
    NVIC_InitStructure.NVIC_IRQChannel = RS485_INT_IRQ;
    NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority =1;
    NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
    NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
    NVIC_Init(&NVIC_InitStructure);
}
/*
 * 函数名:RS485_Config
 * 描述  :USART GPIO 配置,工作模式配置
 * 输入  :无
 * 输出  : 无
 * 调用  :外部调用
 */
void RS485_Config(void)
{
	GPIO_InitTypeDef GPIO_InitStructure;
	USART_InitTypeDef USART_InitStructure;

	/* config USART clock */
	RCC_APB2PeriphClockCmd(RS485_USART_RX_GPIO_CLK|RS485_USART_TX_GPIO_CLK|RS485_RE_GPIO_CLK, ENABLE);
	RCC_APB1PeriphClockCmd(RS485_USART_CLK, ENABLE);

	// 将USART Tx的GPIO配置为推挽复用模式
	GPIO_InitStructure.GPIO_Pin = RS485_USART_TX_PIN;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(RS485_USART_TX_GPIO_PORT, &GPIO_InitStructure);

	// 将USART Rx的GPIO配置为浮空输入模式
	GPIO_InitStructure.GPIO_Pin = RS485_USART_RX_PIN;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
	GPIO_Init(RS485_USART_RX_GPIO_PORT, &GPIO_InitStructure);

  /* 485收发控制管脚 */
	GPIO_InitStructure.GPIO_Pin = RS485_RE_PIN;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  GPIO_Init(RS485_RE_GPIO_PORT, &GPIO_InitStructure);

	/* USART 模式配置*/
	USART_InitStructure.USART_BaudRate = RS485_USART_BAUDRATE;
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;
	USART_InitStructure.USART_StopBits = USART_StopBits_1;
	USART_InitStructure.USART_Parity = USART_Parity_No ;
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
	USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;

	USART_Init(RS485_USART, &USART_InitStructure);
	/*使能USART*/
  USART_Cmd(RS485_USART, ENABLE);

	/*配置中断优先级*/
	NVIC_Configuration();
	/* 使能串口接收中断 */
	USART_ITConfig(RS485_USART, USART_IT_RXNE, ENABLE);

	/*控制485芯片进入接收模式*/
	GPIO_ResetBits(RS485_RE_GPIO_PORT,RS485_RE_PIN);
}



/***************** 发送一个字符  **********************/
//使用单字节数据发送前要使能发送引脚,发送后要使能接收引脚。
void RS485_SendByte(  uint8_t ch )
{
	/* 发送一个字节数据到USART1 */
	USART_SendData(RS485_USART,ch);

	/* 等待发送完毕 */
	while (USART_GetFlagStatus(RS485_USART, USART_FLAG_TXE) == RESET);

}
/*****************  发送指定长度的字符串 **********************/
void RS485_SendStr_length( uint8_t *str,uint32_t strlen )
{
	unsigned int k=0;

	RS485_TX_EN()	;//	使能发送数据
    do
    {
        RS485_SendByte( *(str + k) );
        k++;
    } while(k < strlen);

	/*加短暂延时,保证485发送数据完毕*/
	Delay(0xFFF);

	RS485_RX_EN()	;//	使能接收数据
}


/*****************  发送字符串 **********************/
void RS485_SendString(  uint8_t *str)
{
	unsigned int k=0;

	RS485_TX_EN()	;//	使能发送数据

    do
    {
        RS485_SendByte(  *(str + k) );
        k++;
    } while(*(str + k)!='\0');

	/*加短暂延时,保证485发送数据完毕*/
	Delay(0xFFF);

	RS485_RX_EN()	;//	使能接收数据
}









//中断缓存串口数据
#define UART_BUFF_SIZE      1024
volatile    uint16_t uart_p = 0;
uint8_t     uart_buff[UART_BUFF_SIZE];

void bsp_RS485_IRQHandler(void)
{
    if(uart_p<UART_BUFF_SIZE)
    {
        if(USART_GetITStatus(RS485_USART, USART_IT_RXNE) != RESET)
        {
            uart_buff[uart_p] = USART_ReceiveData(RS485_USART);
            uart_p++;

						USART_ClearITPendingBit(RS485_USART, USART_IT_RXNE);
        }
    }
		else
		{
			USART_ClearITPendingBit(RS485_USART, USART_IT_RXNE);
//			clean_rebuff();
		}
}



//获取接收到的数据和长度
char *get_rebuff(uint16_t *len)
{
    *len = uart_p;
    return (char *)&uart_buff;
}

//清空缓冲区
void clean_rebuff(void)
{

    uint16_t i=UART_BUFF_SIZE+1;
    uart_p = 0;
	while(i)
		uart_buff[--i]=0;

}




static void Delay(__IO uint32_t nCount)	 //简单的延时函数
{
	for(; nCount != 0; nCount--);
}

bsp_485.h

使用485通信(头文件改为自己的文件名)

#ifndef _RS485_H
#define	_RS485_H

#include "stm32f10x.h"
#include <stdio.h>


/*USART号、时钟、波特率*/
#define RS485_USART                             USART2
#define RS485_USART_CLK                         RCC_APB1Periph_USART2
#define RS485_USART_BAUDRATE                    115200

/*RX引脚*/
#define RS485_USART_RX_GPIO_PORT                GPIOA
#define RS485_USART_RX_GPIO_CLK                 RCC_APB2Periph_GPIOA
#define RS485_USART_RX_PIN                      GPIO_Pin_3

/*TX引脚*/
#define RS485_USART_TX_GPIO_PORT                GPIOA
#define RS485_USART_TX_GPIO_CLK                 RCC_APB2Periph_GPIOA
#define RS485_USART_TX_PIN                      GPIO_Pin_2

/*485收发控制引脚*/
#define RS485_RE_GPIO_PORT						GPIOC
#define RS485_RE_GPIO_CLK						RCC_APB2Periph_GPIOC
#define RS485_RE_PIN							GPIO_Pin_2

/*中断相关*/
#define RS485_INT_IRQ                 			USART2_IRQn
#define RS485_IRQHandler                        USART2_IRQHandler


	/// 不精确的延时
static void RS485_delay(__IO u32 nCount)
{
	for(; nCount != 0; nCount--);
}


/*控制收发引脚*/
//进入接收模式,必须要有延时等待485处理完数据
#define RS485_RX_EN()			RS485_delay(1000); GPIO_ResetBits(RS485_RE_GPIO_PORT,RS485_RE_PIN);  RS485_delay(1000);
//进入发送模式,必须要有延时等待485处理完数据
#define RS485_TX_EN()			RS485_delay(1000); GPIO_SetBits(RS485_RE_GPIO_PORT,RS485_RE_PIN);  RS485_delay(1000);



/*debug*/

#define RS485_DEBUG_ON          1
#define RS485_DEBUG_ARRAY_ON   1
#define RS485_DEBUG_FUNC_ON    1


// Log define
#define RS485_INFO(fmt,arg...)           printf("<<-RS485-INFO->> "fmt"\n",##arg)
#define RS485_ERROR(fmt,arg...)          printf("<<-RS485-ERROR->> "fmt"\n",##arg)
#define RS485_DEBUG(fmt,arg...)          do{\
																					 if(RS485_DEBUG_ON)\
																					 printf("<<-RS485-DEBUG->> [%d]"fmt"\n",__LINE__, ##arg);\
																				 }while(0)

#define RS485_DEBUG_ARRAY(array, num)    do{\
                                         int32_t i;\
                                         uint8_t* a = array;\
                                         if(RS485_DEBUG_ARRAY_ON)\
                                         {\
                                            printf("<<-RS485-DEBUG-ARRAY->>\n");\
                                            for (i = 0; i < (num); i++)\
                                            {\
                                                printf("%02x   ", (a)[i]);\
                                                if ((i + 1 ) %10 == 0)\
                                                {\
                                                    printf("\n");\
                                                }\
                                            }\
                                            printf("\n");\
                                        }\
                                       }while(0)

#define RS485_DEBUG_FUNC()               do{\
                                         if(RS485_DEBUG_FUNC_ON)\
                                         printf("<<-RS485-FUNC->> Func:%s@Line:%d\n",__func__,__LINE__);\
                                       }while(0)


void RS485_Config(void);
void RS485_SendByte(  uint8_t ch );
void RS485_SendStr_length( uint8_t *str,uint32_t strlen );
void RS485_SendString(  uint8_t *str);



void bsp_RS485_IRQHandler(void);
char *get_rebuff(uint16_t *len);
void clean_rebuff(void);
#endif /* _RS485_H */

 其中

/*控制收发引脚*/
//进入接收模式,必须要有延时等待485处理完数据
#define RS485_RX_EN()			RS485_delay(1000); GPIO_ResetBits(RS485_RE_GPIO_PORT,RS485_RE_PIN);  RS485_delay(1000);
//进入发送模式,必须要有延时等待485处理完数据
#define RS485_TX_EN()			RS485_delay(1000); GPIO_SetBits(RS485_RE_GPIO_PORT,RS485_RE_PIN);  RS485_delay(1000);

注意因为485的反应没有STM32快,所以我们采取一定延时,并且定义在宏中

main.c和中断服务函数
void RS485_IRQHandler(void)
{
    bsp_RS485_IRQHandler();

}
/**
  ******************************************************************************
  * @file    main.c
  * @author  fire
  * @version V1.0
  * @date    2016-xx-xx
  * @brief   485通讯例程
  ******************************************************************************
  * @attention
  *
  * 实验平台:野火 F103-霸道 STM32 开发板
  * 论坛    :http://www.firebbs.cn
  * 淘宝    :https://fire-stm32.taobao.com
  *
  ******************************************************************************
  */

#include "stm32f10x.h"
#include "./usart/bsp_debug_usart.h"
#include "./led/bsp_led.h"
#include "./key/bsp_key.h"
#include "./485/bsp_485.h"


static void Delay(__IO u32 nCount);

/**
  * @brief  主函数
  * @param  无
  * @retval 无
  */
int main(void)
{

	char *pbuf;
	uint16_t len;

	LED_GPIO_Config();

    /*初始化USART1*/
    Debug_USART_Config();

	/*初始化485使用的串口,使用中断模式接收*/
	RS485_Config();

	LED_BLUE;

	Key_GPIO_Config();

	printf("\r\n 欢迎使用野火F103-霸道  STM32  开发板。\r\n");
    printf("\r\n 野火F103-霸道 485通讯实验例程\r\n");

	printf("\r\n 实验步骤:\r\n");

	printf("\r\n 1.使用导线连接好两个485通讯设备\r\n");

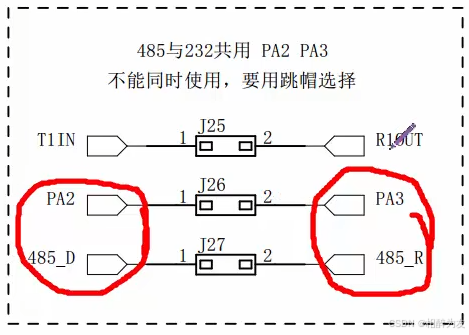

	printf("\r\n 2.使用跳线帽连接好:霸道V1底板:5V <---> C/4-5V  485-D <-----> PA2 485-R <-----> PA3  \r\n");
 	printf("\r\n                   霸道V2底板:3V3 <---> CAN/485_3V3 485TX <-----> PA2 485RX <-----> PA3 \r\n");
	printf("\r\n 3.若使用两个野火开发板进行实验,给两个开发板都下载本程序即可。\r\n");
	printf("\r\n 4.准备好后,按下其中一个开发板的KEY1键,会使用485向外发送0-255的数字 \r\n");
	printf("\r\n 5.若开发板的485接收到256个字节数据,会把数据以16进制形式打印出来。 \r\n");

  while(1)
  {
		/*按一次按键发送一次数据*/
		if(	Key_Scan(KEY1_GPIO_PORT,KEY1_GPIO_PIN) == KEY_ON)
		{
			uint16_t i;

			LED_BLUE;

			RS485_TX_EN();

			for(i=0;i<=0xff;i++)
			{
			RS485_SendByte(i);	 //发送数据
			}

			/*加短暂延时,保证485发送数据完毕*/
			Delay(0xFFF);
			RS485_RX_EN();

			LED_GREEN;

			printf("\r\n发送数据成功!\r\n"); //使用调试串口打印调试信息到终端

		}
		else
		{
			LED_BLUE;

			pbuf = get_rebuff(&len);
			if(len>=256)
			{
				LED_GREEN;
				printf("\r\n接收到长度为%d的数据\r\n",len);
				RS485_DEBUG_ARRAY((uint8_t*)pbuf,len);
				clean_rebuff();
			}
		}
  }

}

static void Delay(__IO uint32_t nCount)	 //简单的延时函数
{
	for(; nCount != 0; nCount--);
}

/*********************************************END OF FILE**********************/



完整工程链接
