041~044 组合逻辑电路

01 组合逻辑电路分析

概念理解：

定义：
       由基本门电路组成，如与门、或门和非门



结构特征:

        1、输出、输入之间没有反馈延迟通路，

        2、不含记忆单元（记忆单元的分类主要包括锁存器（Latch）和触发器（Flip—flop））

工作特征:

               输出取决于当前输入，与电路原来的状态无关。
（一旦输入发生变化，电路的输出将立即作出响应。）

能力考查：

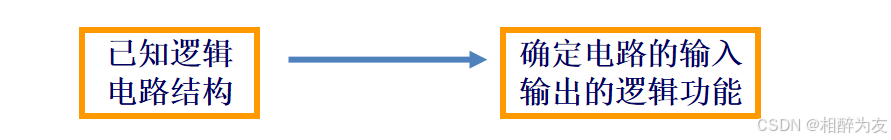

分析目的：

分析步骤：

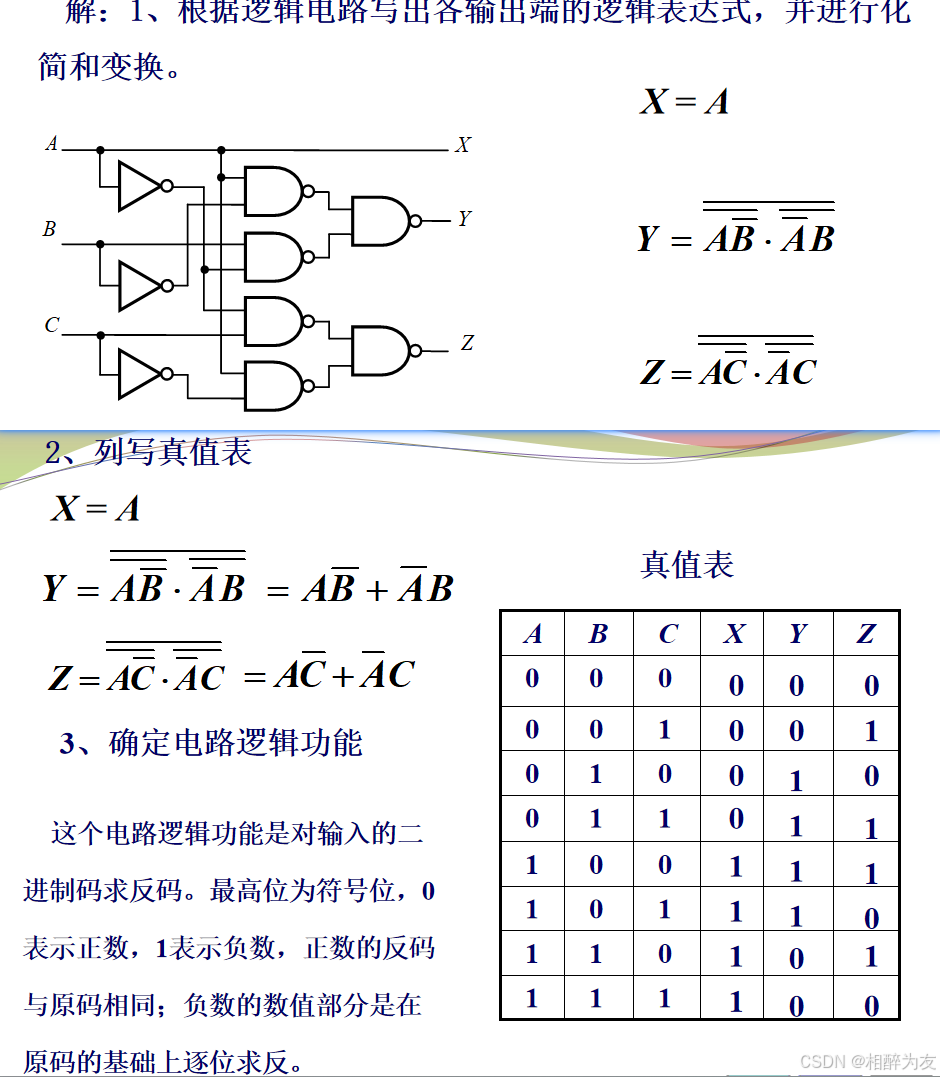

1. 写出逻辑表达式：根据给定的逻辑电路图，从输入到输出逐步写出每个逻辑门的输出表达式，最终得到输出变量的逻辑表达式。
2. 化简逻辑表达式：使用逻辑代数的方法（如代数法、卡诺图等）对逻辑表达式进行化简，以得到最简形式。这一步骤有助于简化电路设计和理解电路功能。
3. 列出真值表：根据化简后的逻辑表达式，列出所有可能的输入组合及其对应的输出值。真值表可以直观地展示电路的功能。
4. 功能描述：根据逻辑表达式和真值表，分析电路的逻辑功能。描述电路在各种输入组合下的行为，并确定电路的设计是否合理或是否需要改进

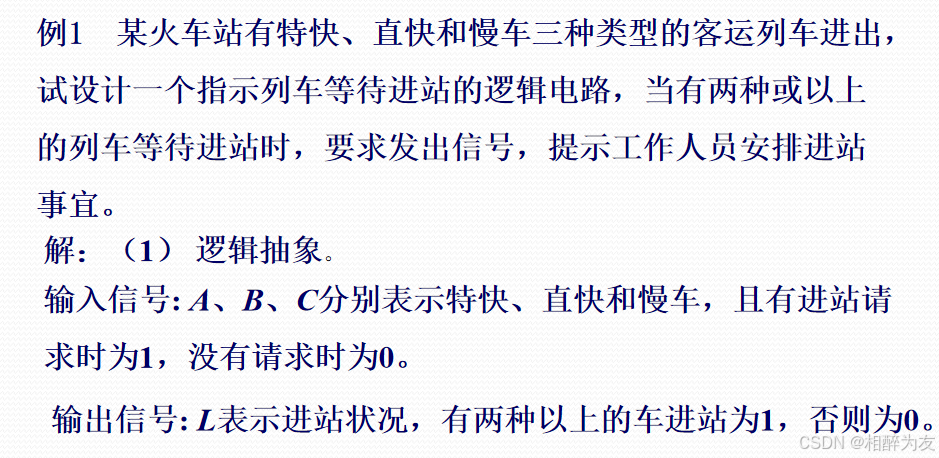

例题：

 02 组合逻辑电路的设计

根据实际逻辑问题，求出所要求逻辑功能的最简单逻辑电路

设计过程：

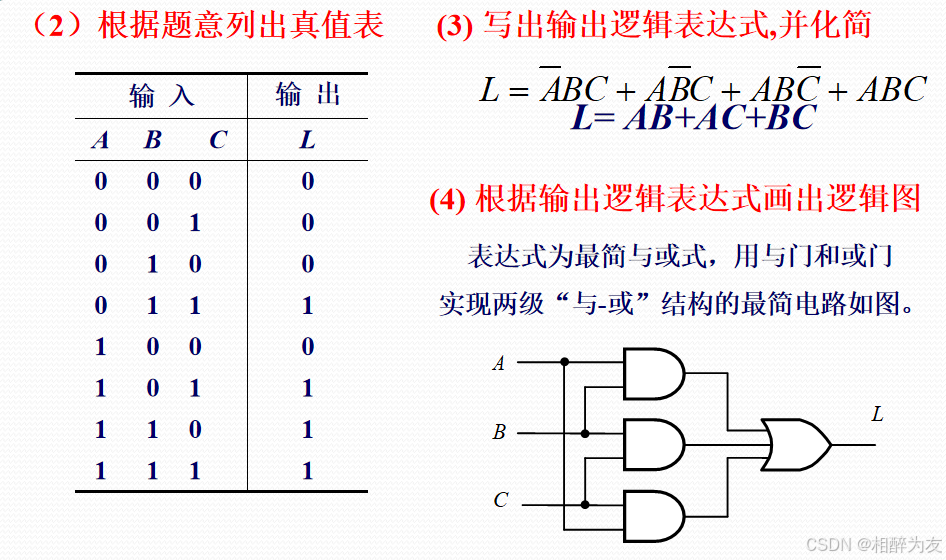

        1.功能需求分析

设计的第一步是明确电路的功能需求。这一步骤需要详细了解电路需要实现的具体逻辑功能，例如加法、减法、比较、选择等。明确输入和输出变量的个数和类型，以及它们之间的逻辑关系。

        2.真值表制作

根据功能需求，列出真值表。通过真值表，可以直观地看到输入与输出之间的逻辑关系，为后续的逻辑表达式推导提供依据。

        3.逻辑函数式转换及化简

根据真值表，写出逻辑函数的“最小项之和”表达式。然后，利用逻辑代数化简方法（如卡诺图、摩根定律等）对逻辑函数进行化简，得到最简与或表达式。化简的目的是减少逻辑门的数量，简化电路结构，降低成本和提高可靠性。

        4.选择逻辑门类型、绘制逻辑图

根据化简后的逻辑表达式，选择合适的逻辑门类型或者题目要求，绘制逻辑电路图。

例题：

 03 组合逻辑电路中的竞争冒险（不考）

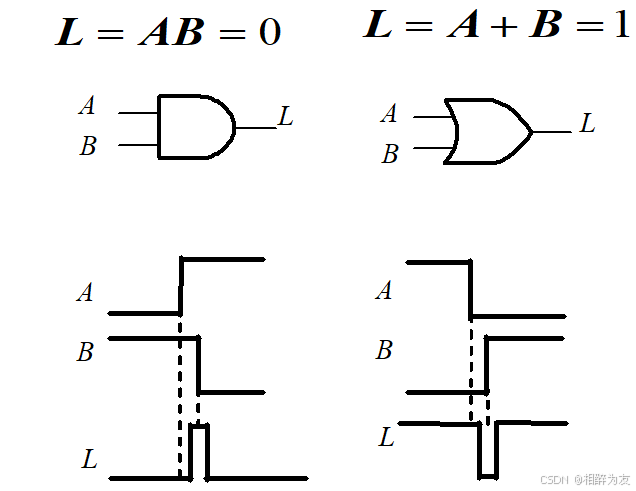

前面的组合逻辑电路都是在不考虑门的延时时间的前提下，而事实上，竞争冒险是指在数字电路中，由于信号传输路径的不同或门电路延迟时间的差异，导致信号在某一瞬间出现非预期逻辑电平的现象。具体来说，当一个逻辑门的两个输入端信号同时向相反方向变化时，由于变化的时间有差异，可能会在输出端产生短暂的干扰脉冲，即毛刺，这种现象称为冒险。冒险现象通常发生在信号状态改变的瞬间，是过渡性的，但可能会影响电路的正常工作，导致逻辑错误

04 若干典型的组合逻辑电路

1 编码器

编码器定义：

是一种能将2^n个输入信号变换为n位二进制的代码(1/0)输出的逻辑电路（常见O进制转B）

编码器的分类：

普通编码器和优先编码器

• 普通编码器：任何时候只允许输入一个有效编码信号，否则输出就会发生混乱。
• 优先编码器：允许同时输入两个以上的有效编码信号。当同时输入几个有效编码信号时，优先编码器能按预先设定的优先级别，只对其中优先权最高的一个进行编码。

编码器的工作原理：

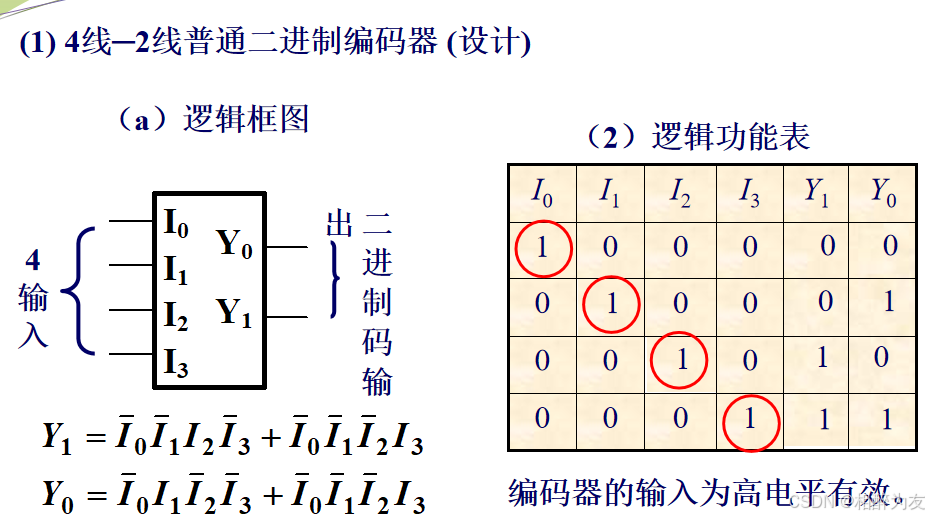

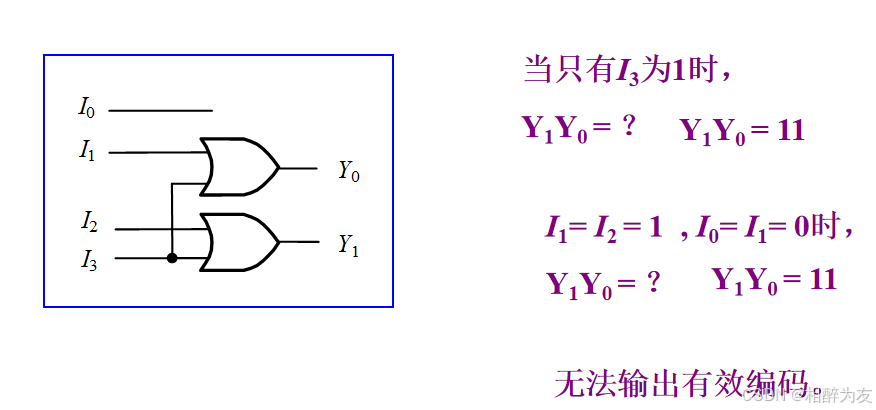

(1) 4线─2线普通二进制编码器 (设计)

---

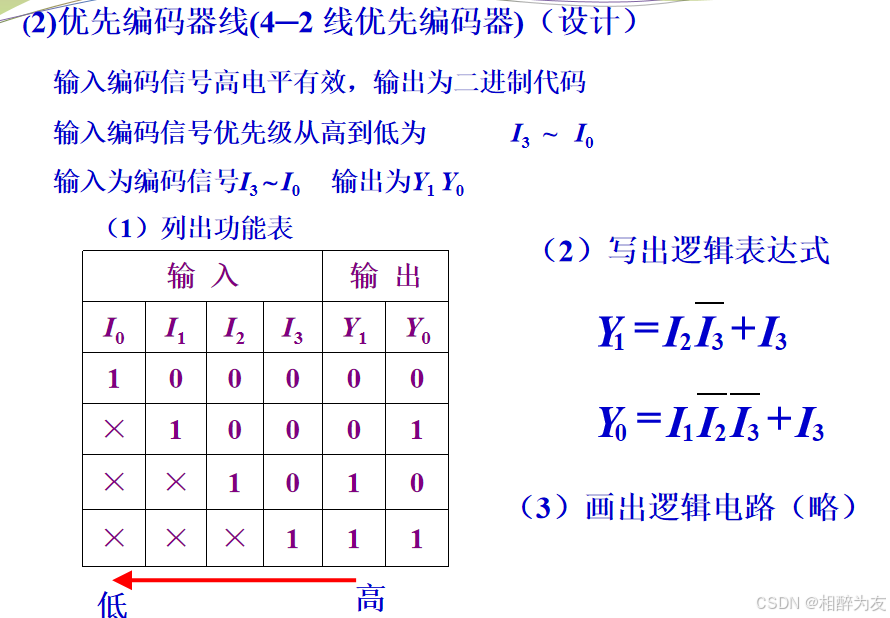

 (2)优先编码器线(4─2 线优先编码器)

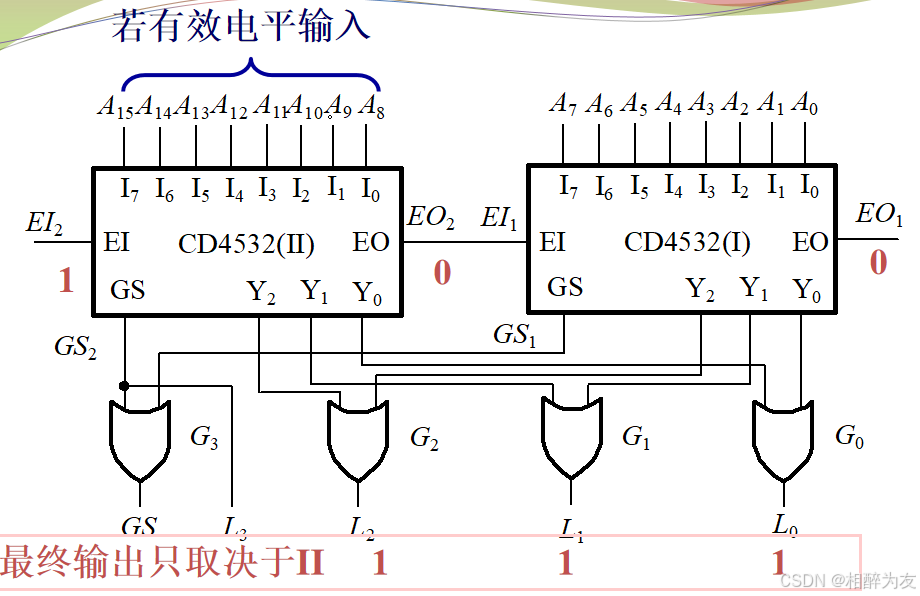

典型编码器电路

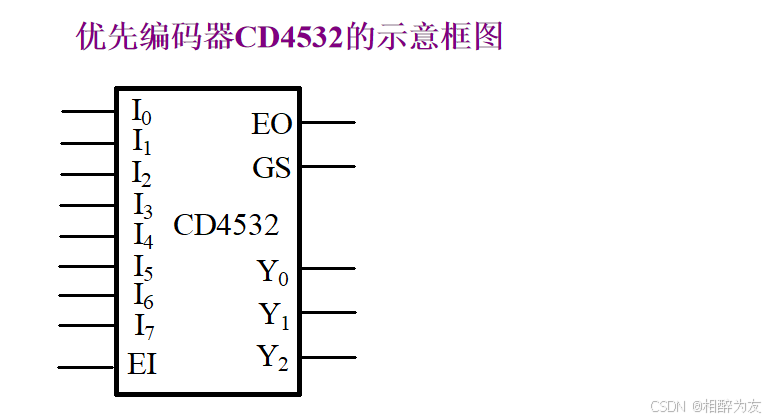

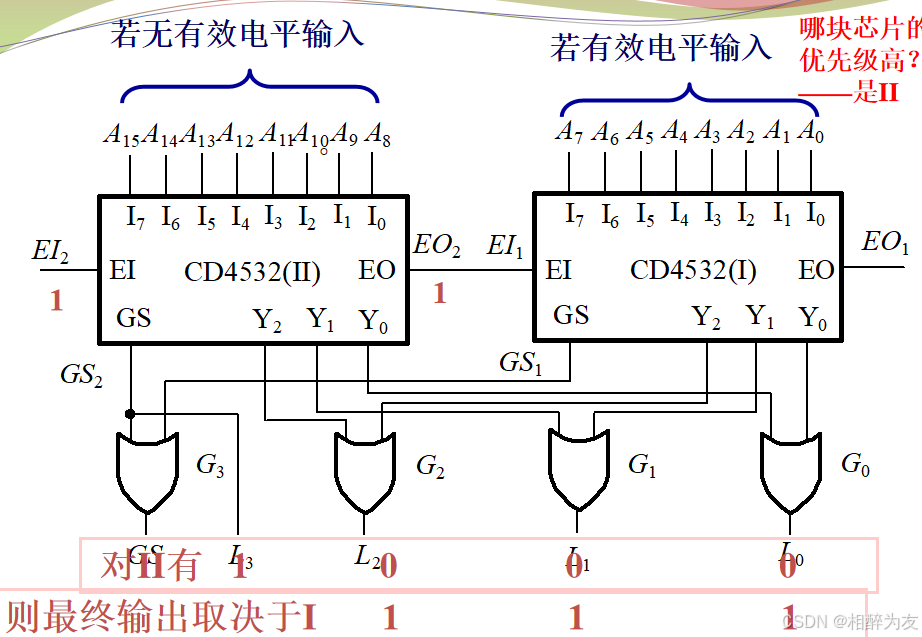

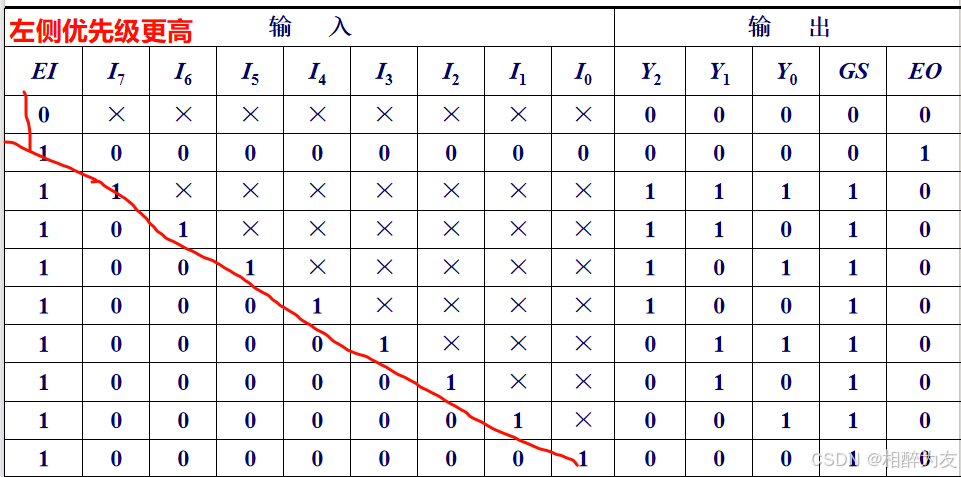

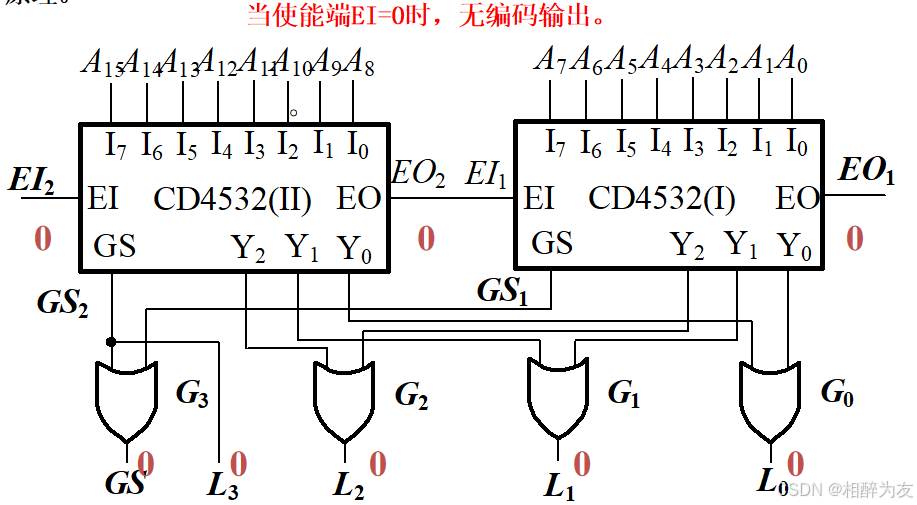

优先编码器CD4532功能表



2 译码器/数据分配器

译码器定义：

将输入的二进制代码转换为相应的输出信号（常见输出八进制）的逻辑电路称为译码器

具有译码功能的逻辑电路称为译码器

译码器的分类：

• 唯一地址译码器：将一系列代码转换成与之一一对应的有效信号
  如：二—十进制译码器
• 代码变换器：将一种代码转换成另一种代码

典型译码器电路及应用

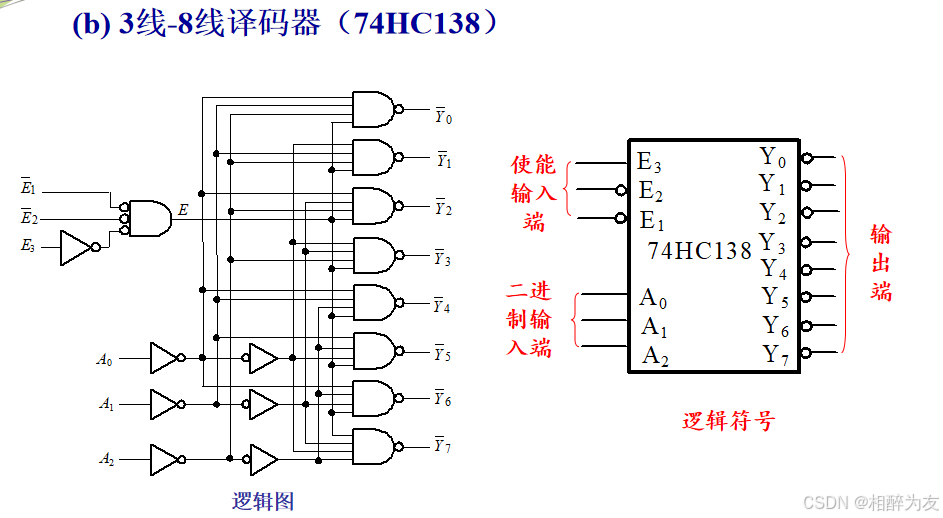

3线-8线译码器（74HC138）

注意输出端的“—”代表低电平有效

译码器的应用：

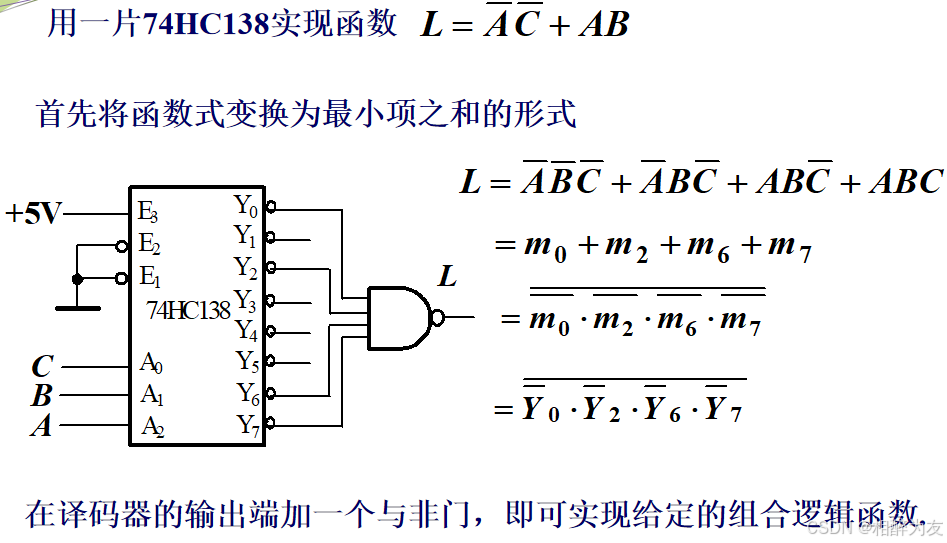

用译码器实现逻辑函数的方法：

1、将被实现的函数变成最小项表示的与或表达式。并将被实现函数的变量接到译码器的输入端。

2、当译码器的输出为高电平有效时，选用或门；当输出为低电平有效时，选用与非门。

3、将译码器输出与逻辑函数F所具有的最小项相对应的所有输出端连接到一个或门（或者与非门）的输入端，则或门（或者与非门）的输出就是被实现的逻辑函数。

数据分配器

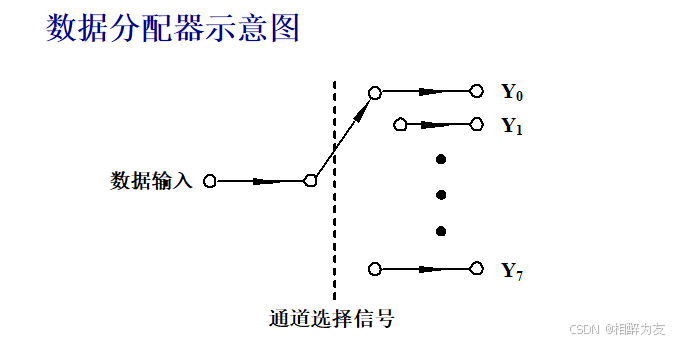

数据分配器相当于多输出的单刀多掷开关，将公共数据线上的数据按需要送到不同的通道上去的逻辑电路

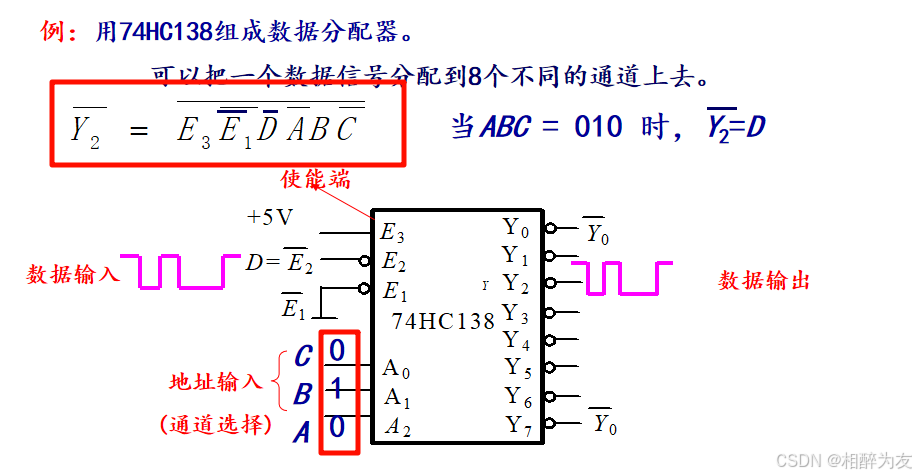

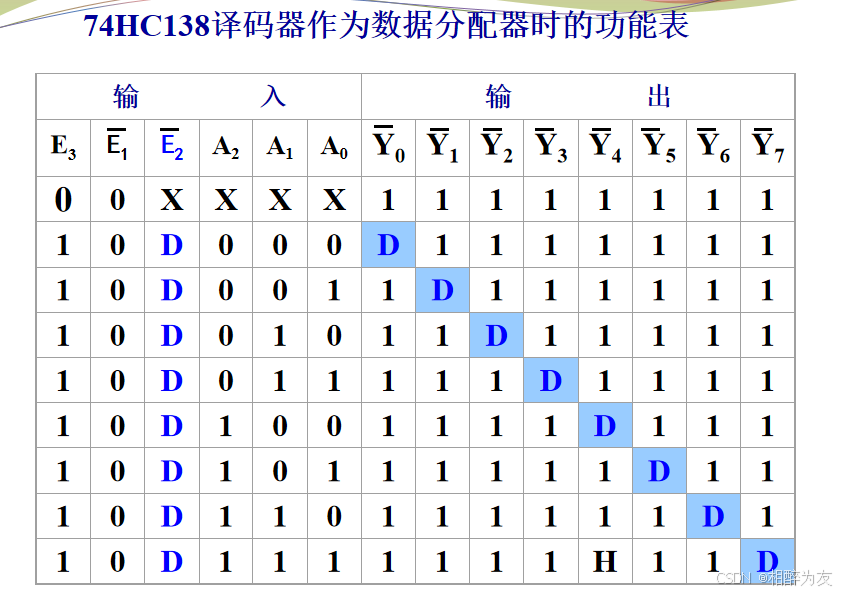

用译码器实现数据分配器

原因分析：只有当E3为高电平、且E1和E2都为低电平时，74HC138译码器才会被启用，
                  而且已经提前固定A0A1A2为010

所以对于二进制数据来说相当于，数据分配器

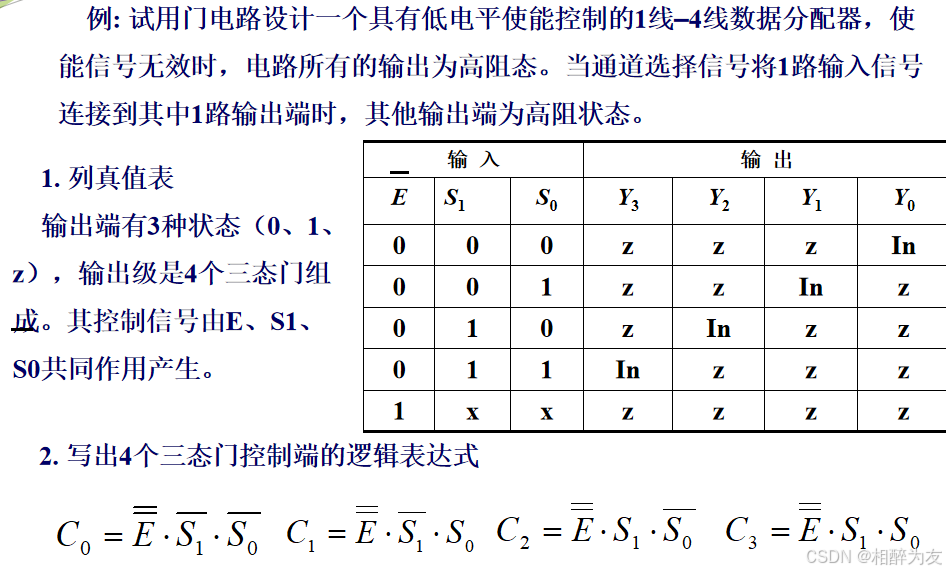

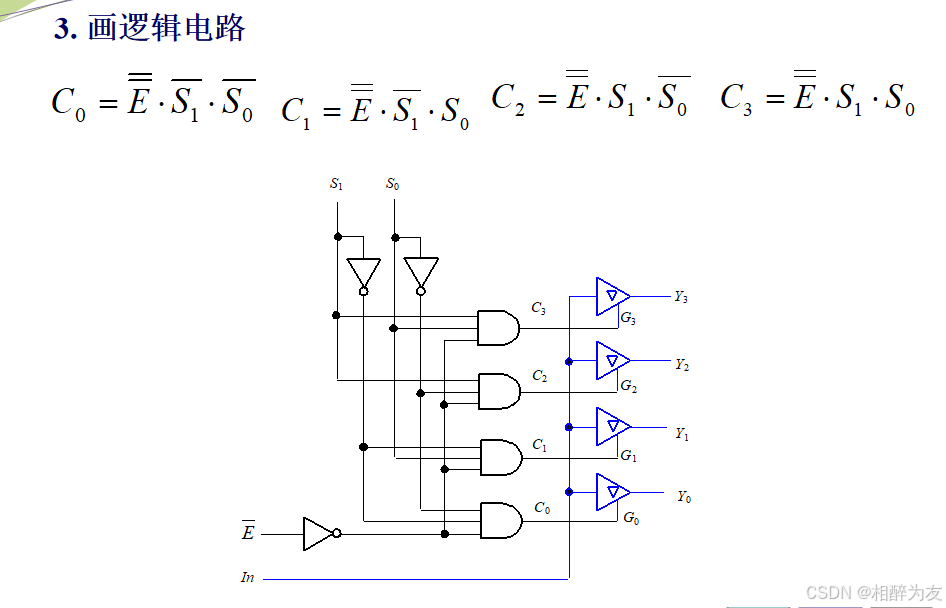

 用门电路实现数据分配器



3 数据选择器

定义：

能实现数据选择功能的逻辑电路。

功能：

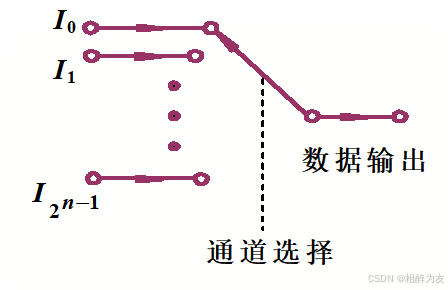

它的作用相当于多个输入的单刀多掷开关，又称“多路开关”。能在通道选择信号的作用下，将多个通道的数据分时传送到公共的数据通道上去的

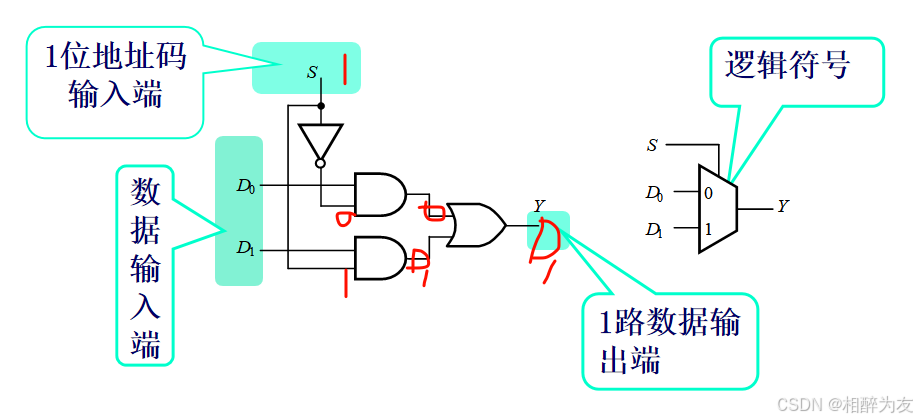

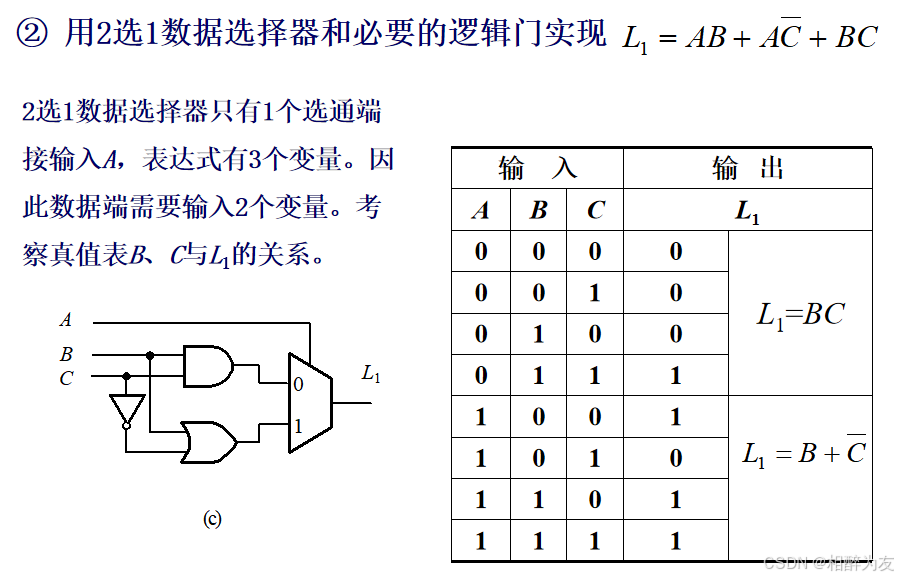

2选1数据选择器

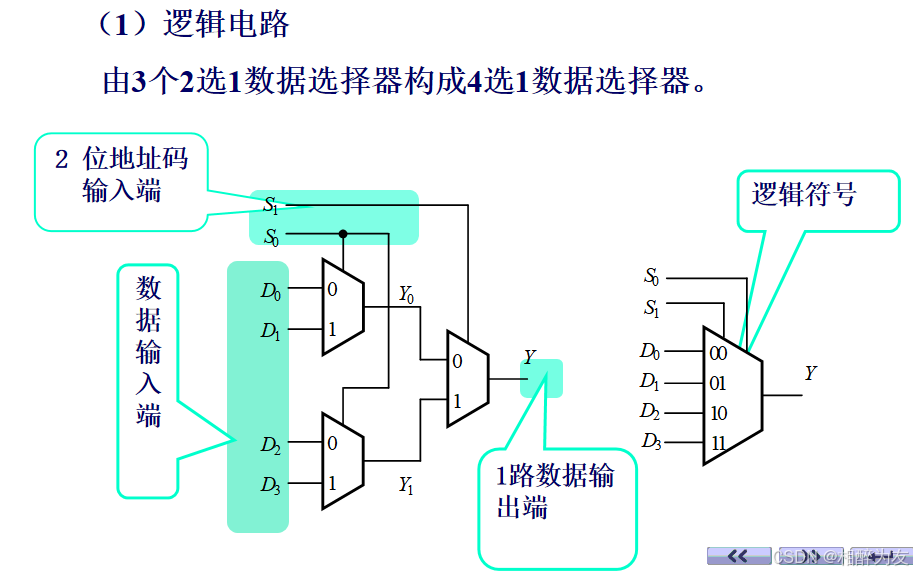

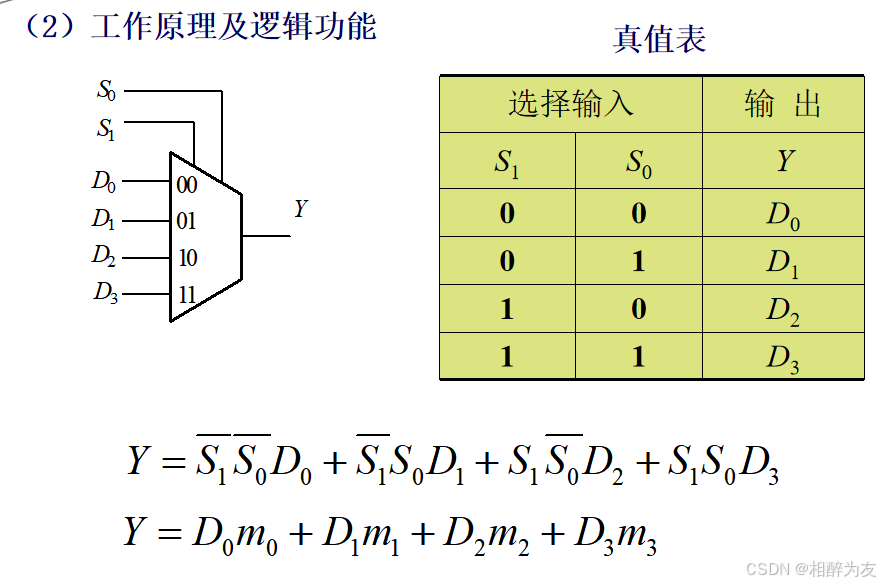

4选1数据选择器

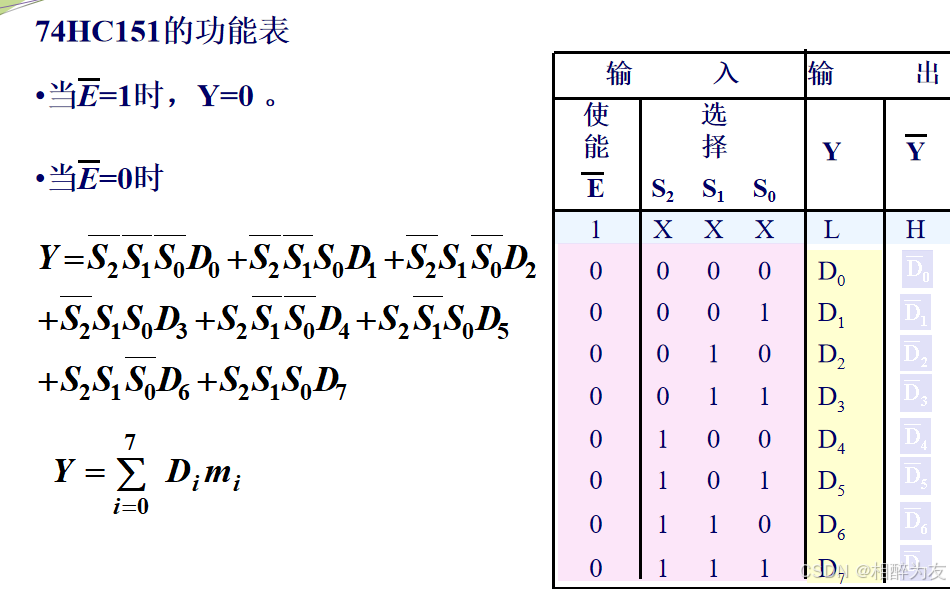

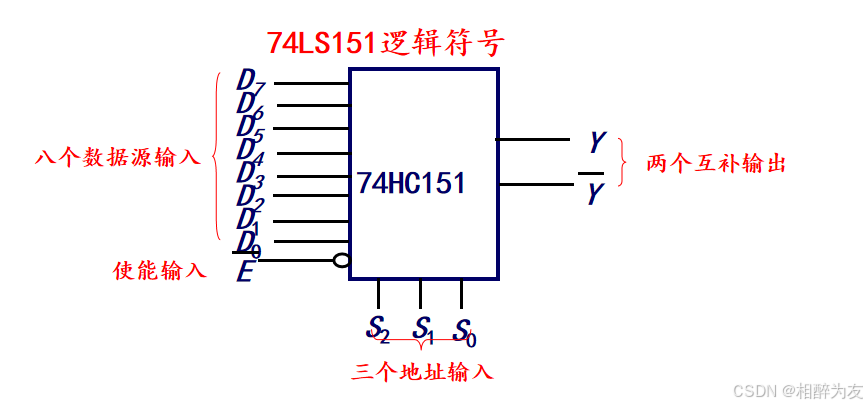

集成电路数据选择器——8选1数据选择器74HC151

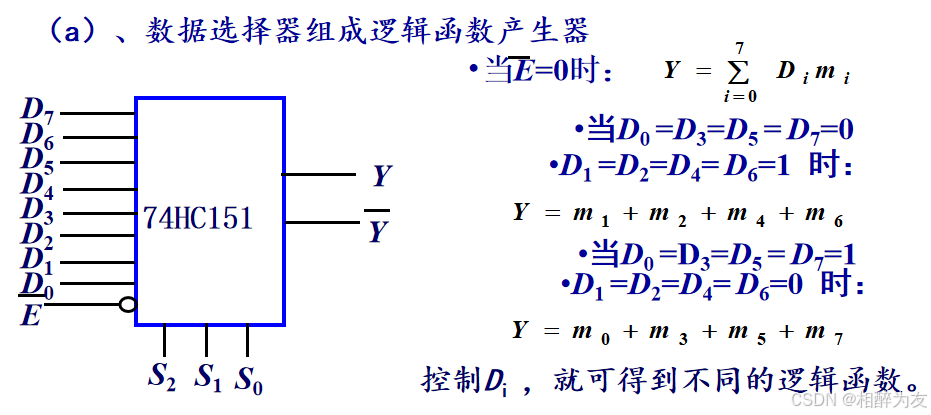

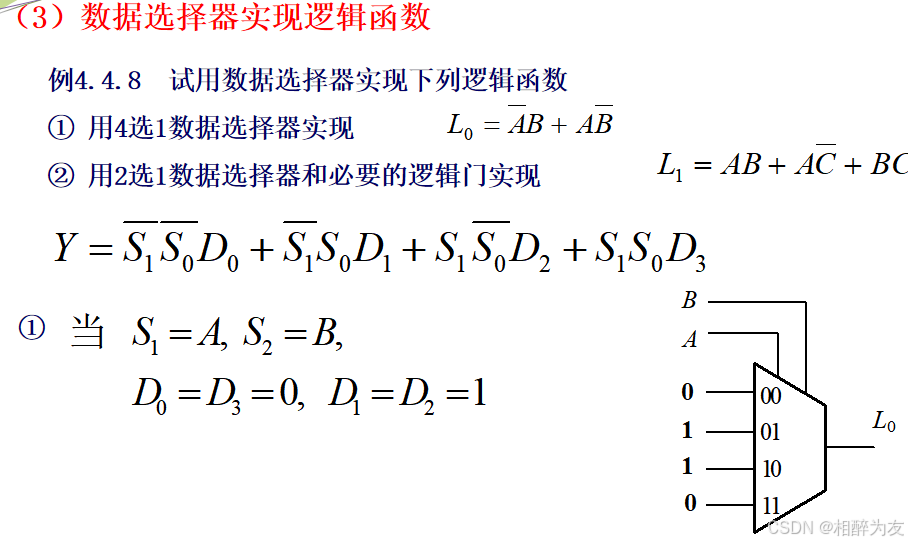

数据选择器74HC151的应用：组成逻辑函数产生器

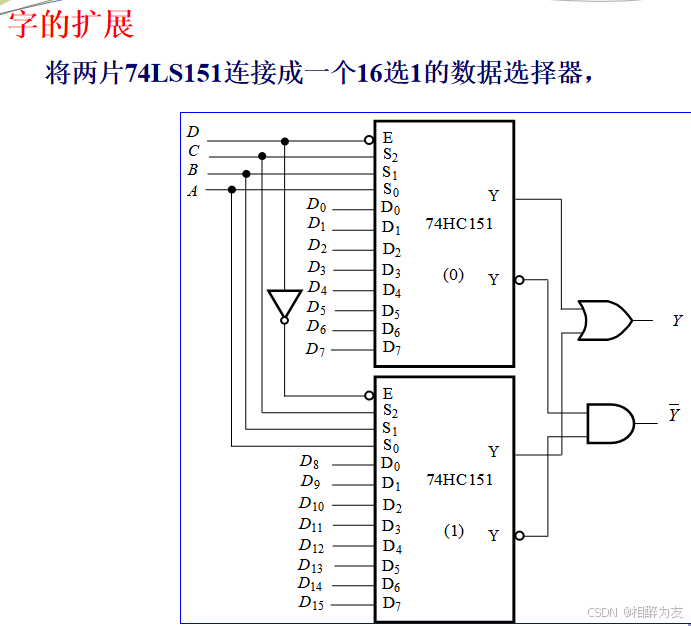

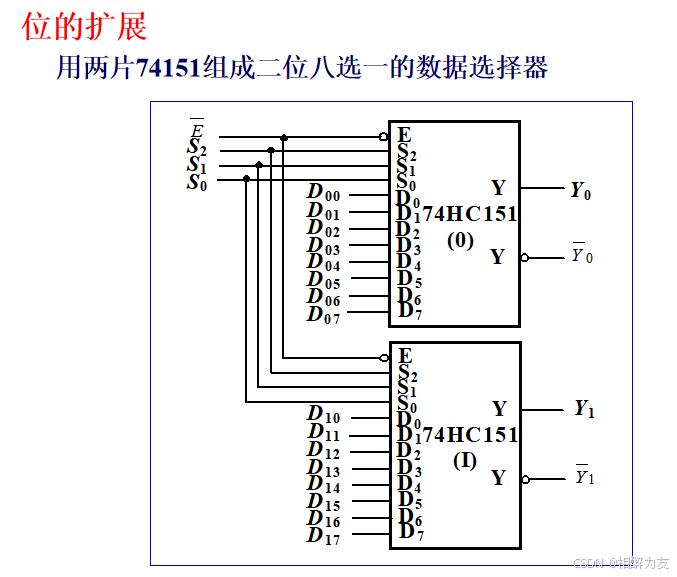

数据选择器的扩展

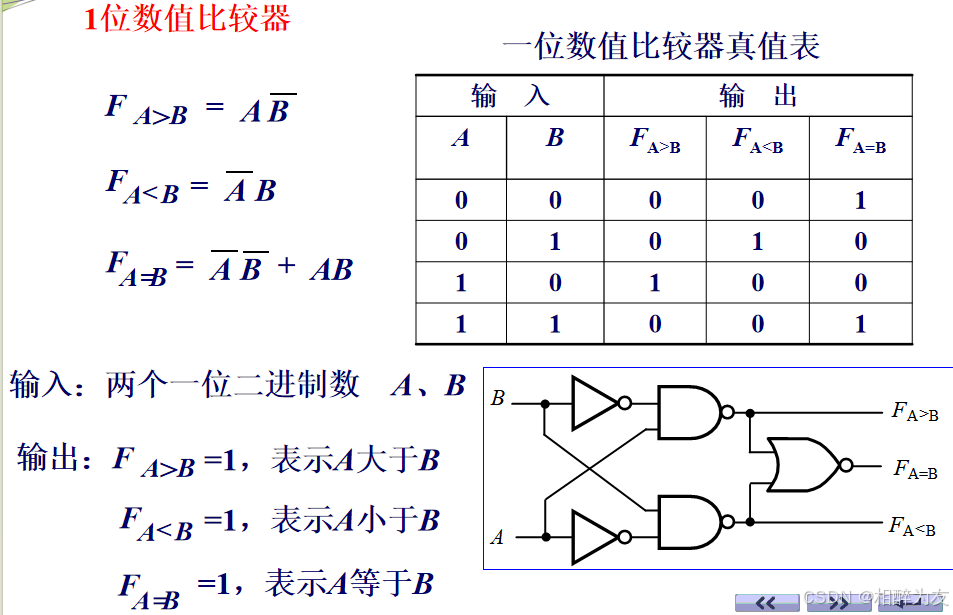

4 数值比较器

定义:

是一种逻辑电路，用于比较两个位数相同的二进制数的大小或是否相等

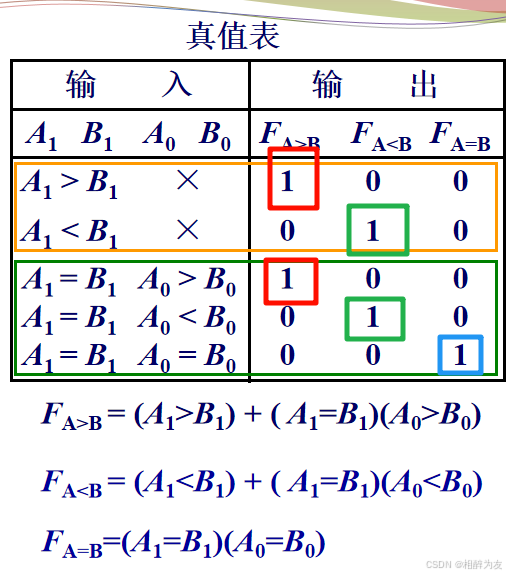

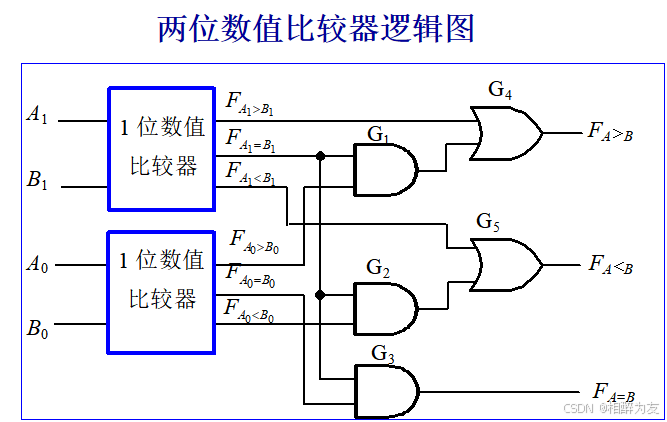

2 位数值比较器：

原则

• 当高位（A1、B1）不相等时，无需比较低位（A0、B0），高位比较的结果就是最终结果。
• 当高位相等时，两数的比较结果由低位比较的结果决定

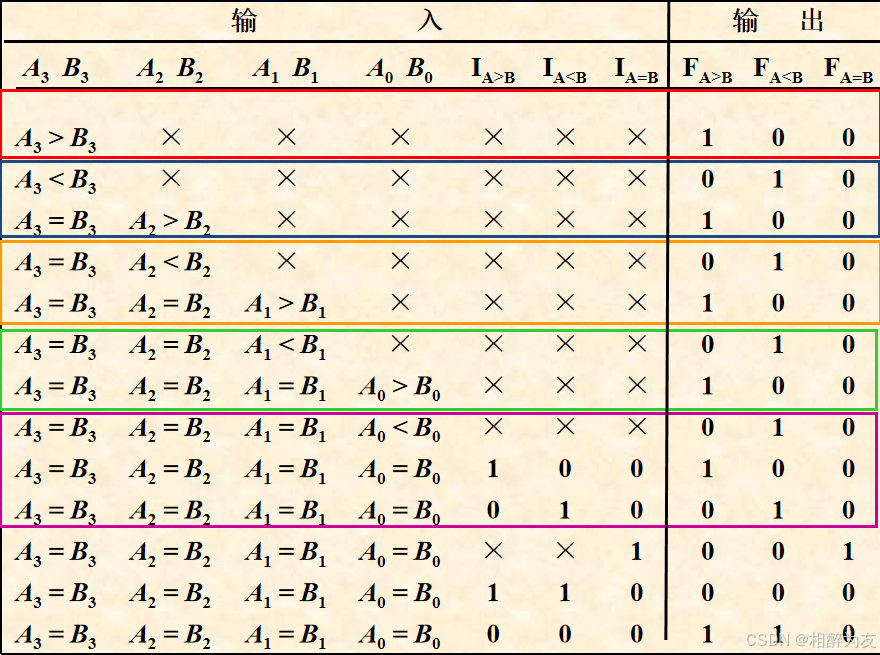

集成数值比较器

74HC85：

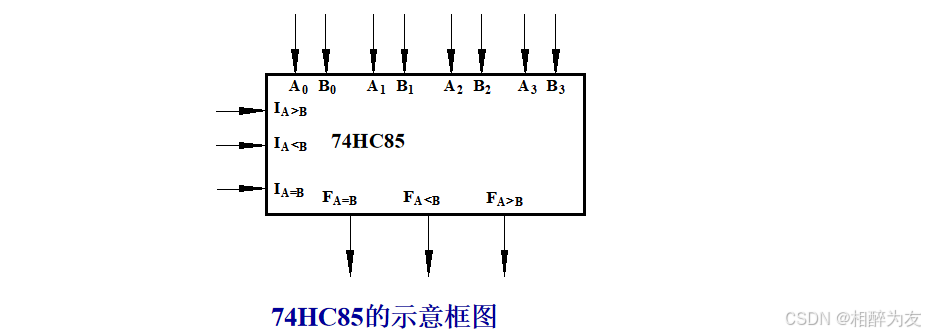

74HC85是四位数值比较器 ，其工作原理和两位数值比较器相同

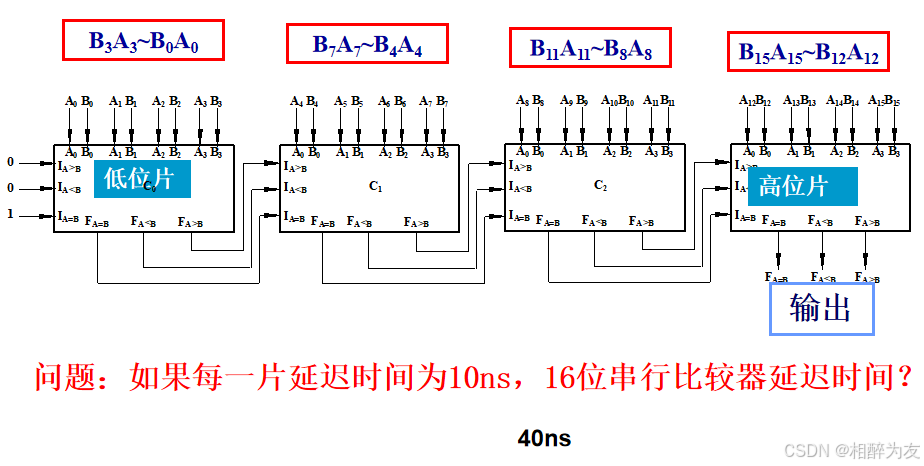

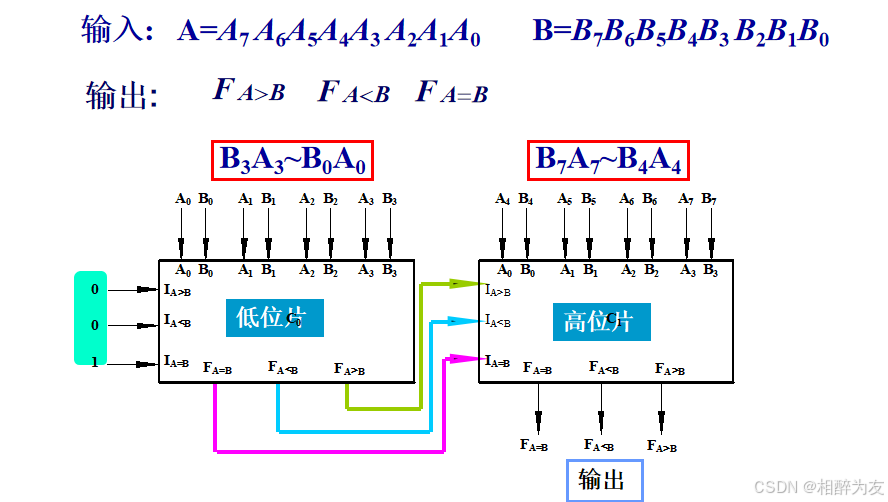

74HC85组成8位数值比较器（串联扩展方式）

74HC85组成16位数值比较器（串联扩展方式）

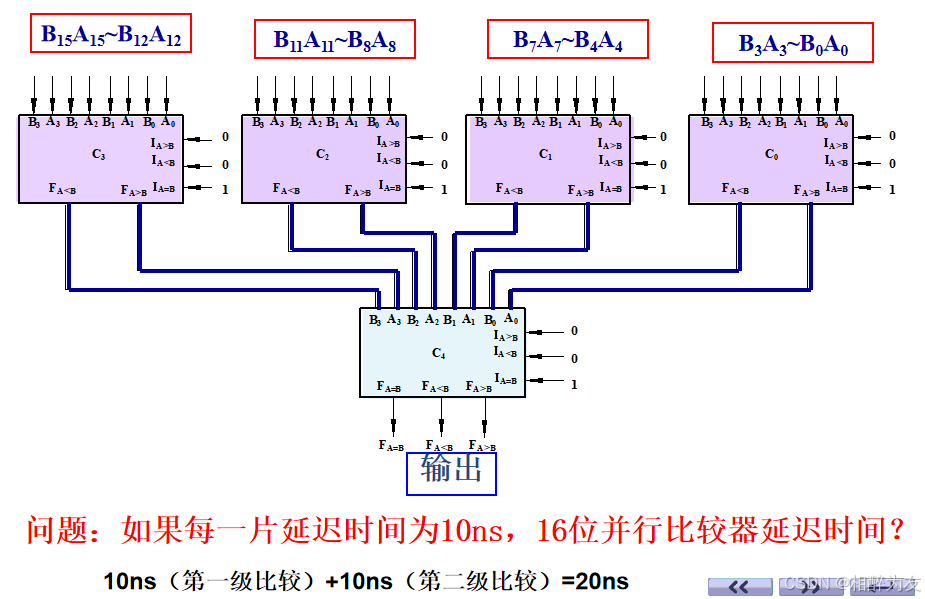

74HC85组成16位数值比较器的并联扩展方式

5 算术运算电路

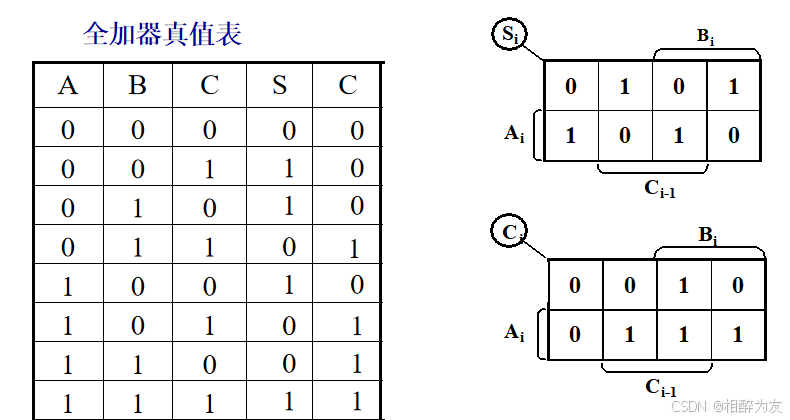

1、半加器和全加器

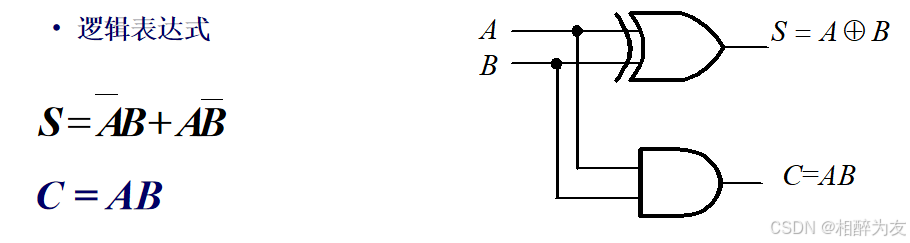

• 半加器是一种简单的一位二进制加法器，不能处理进位的问题。

• 全加器则是能够处理两位二进制数的加法运算，并处理进位的问题



加法器应用：

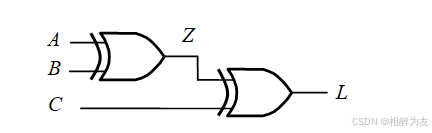

                                -----用全加器组成三位二进制代码 奇偶校验器

05 组合可编程逻辑器件（不考）
