065 常用的时序逻辑电路模块

01  寄存器

1、概念/逻辑功能：

数字系统中用来接收/存储代码或数据的逻辑部件

2.主要组成部分：触发器

一个触发器能存储1位二进制代码（故存储 n 位二进制代码的寄存器需要用 n 个触发器组成）

寄存器实际上是若干触发器的集合

3.实际电路

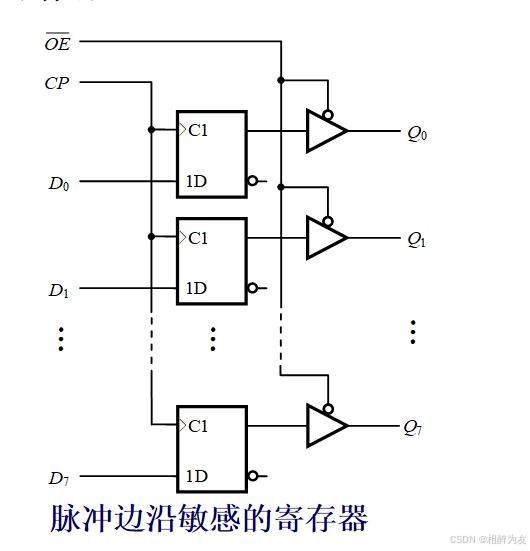

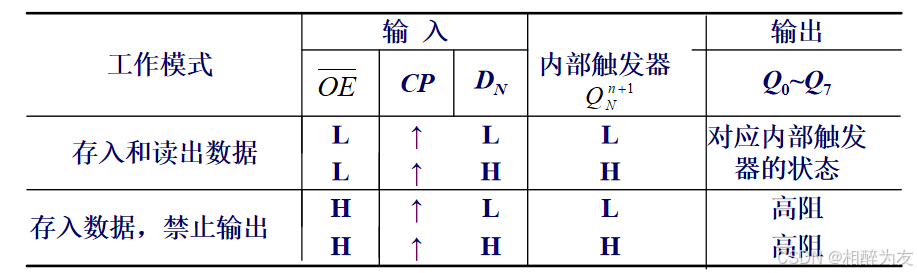

• 8位CMOS寄存器74HC374

02 移位寄存器

1、概念/逻辑功能：

是一种既能寄存数码，又能在时钟脉冲的作用下使数码向高位或向低位移动的逻辑功能部件

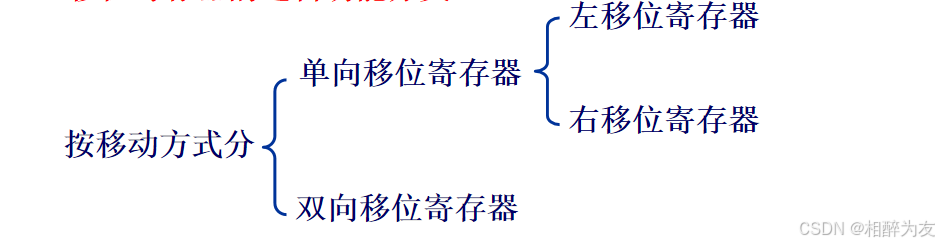

2.功能分类

例如：

(1)基本移位寄存器

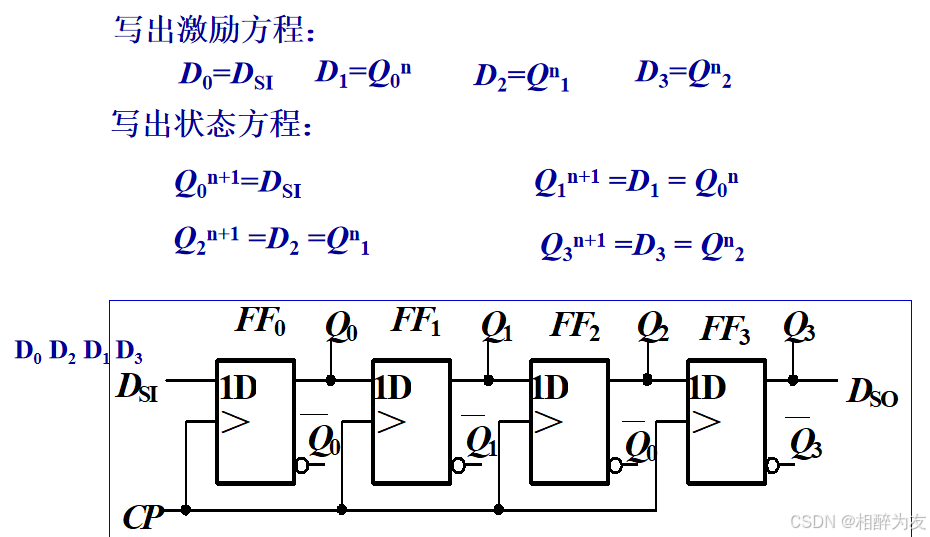

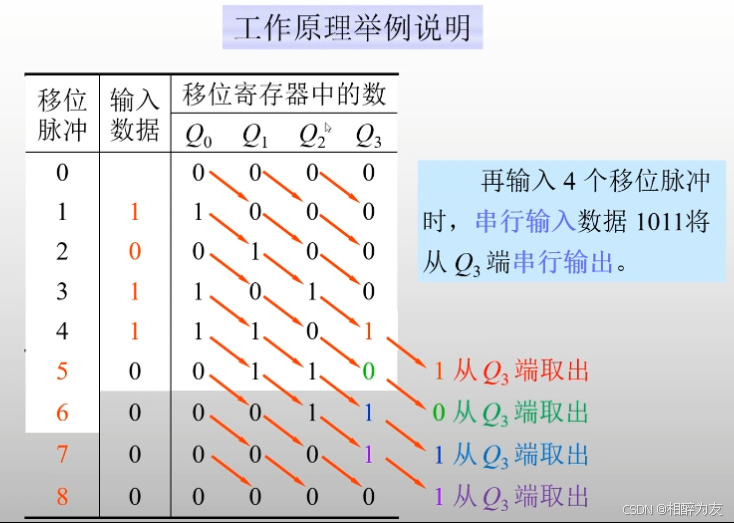

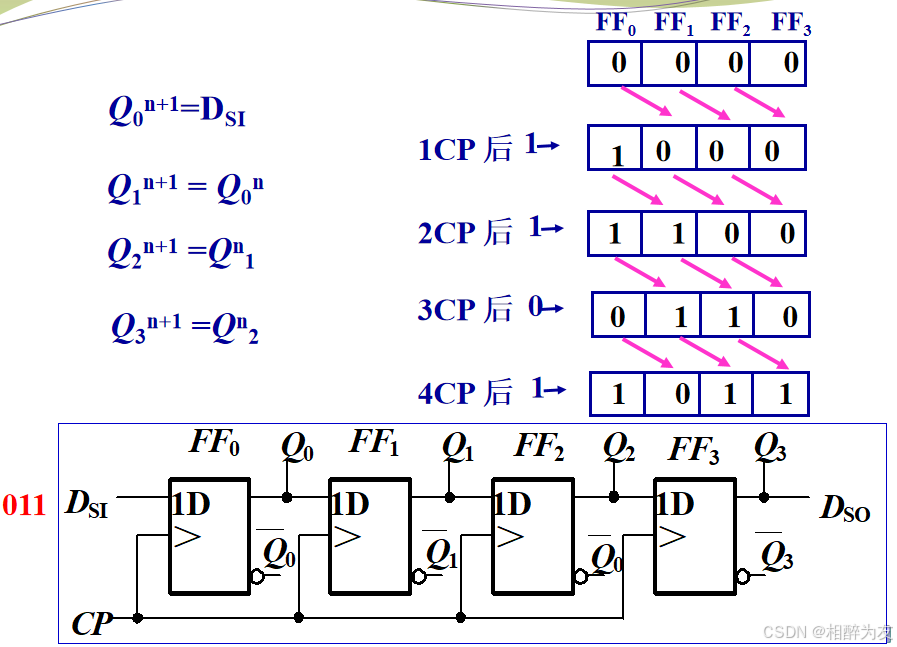

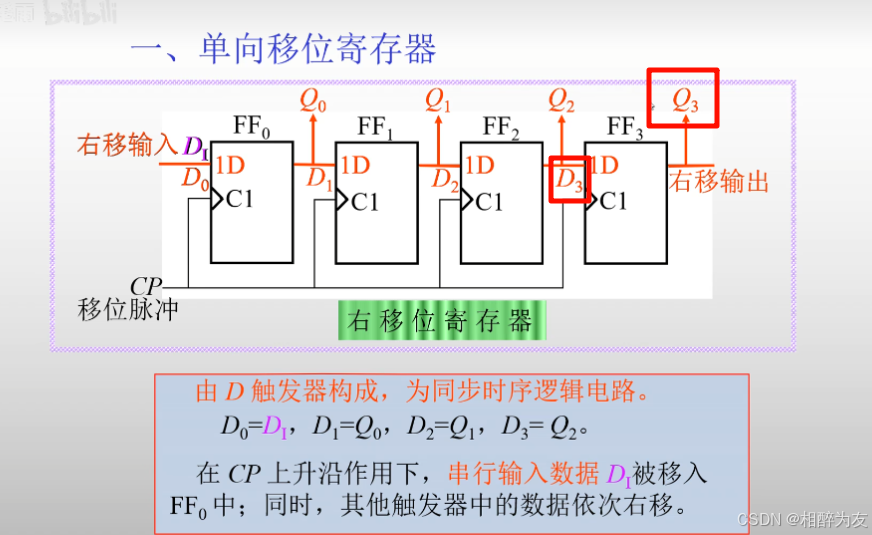

工作原理（右移为例）

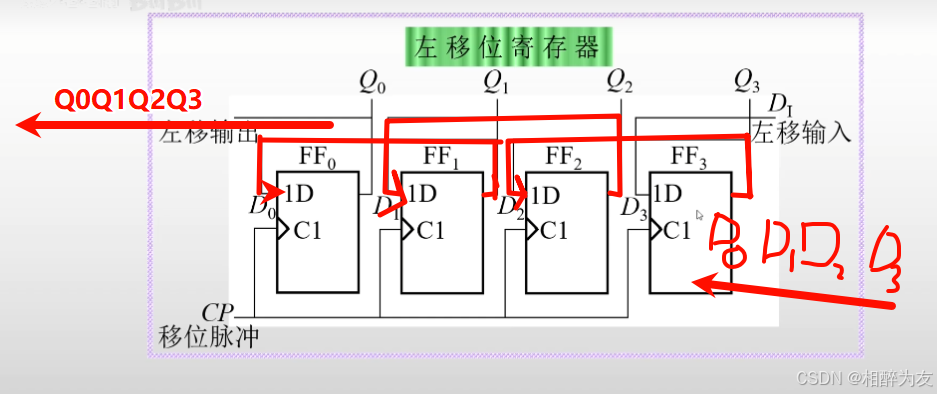

对比左移:

数据从D0开始输入

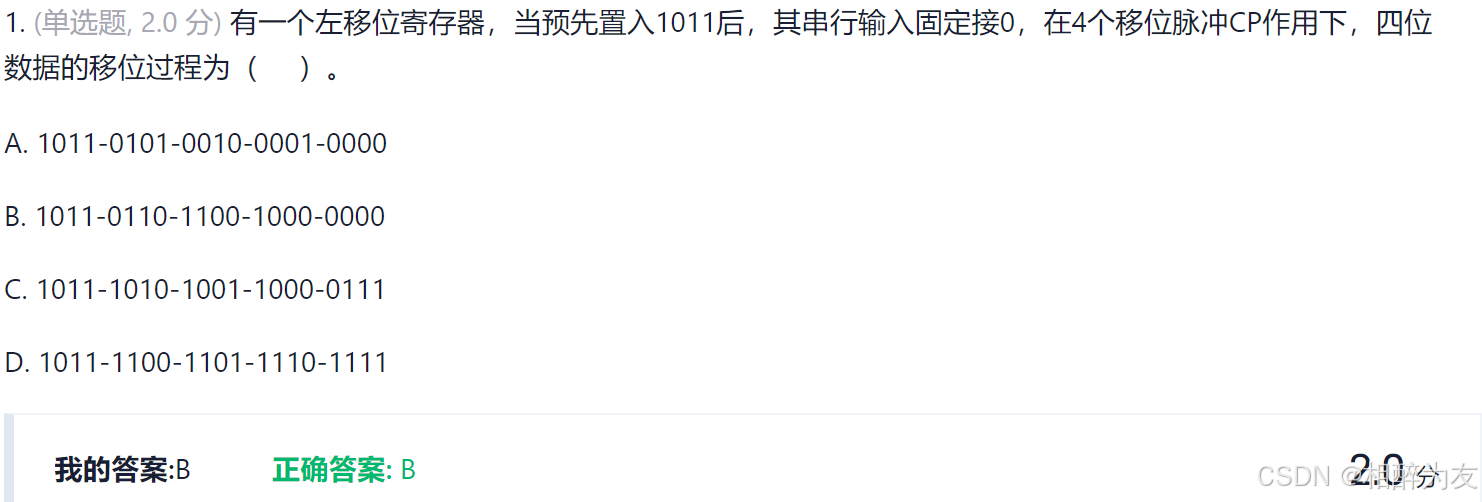

值得一提的是
                  左移寄存器的数据位是从低位向高位移动的，即先丢去数据高位
                  而右移寄存器向数据低位移动，即先丢去数据低位

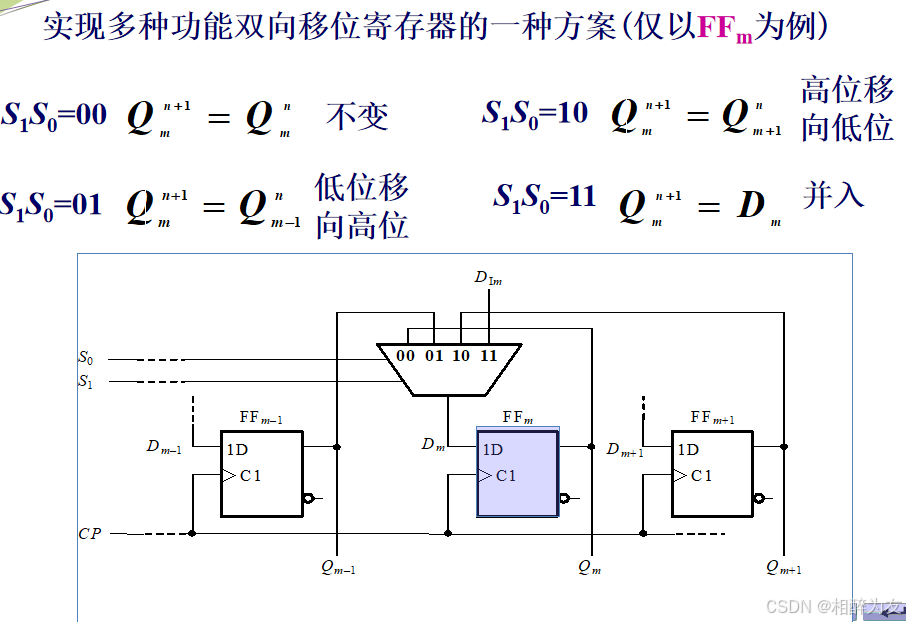

( 2) 多功能双向移位寄存器

工作原理

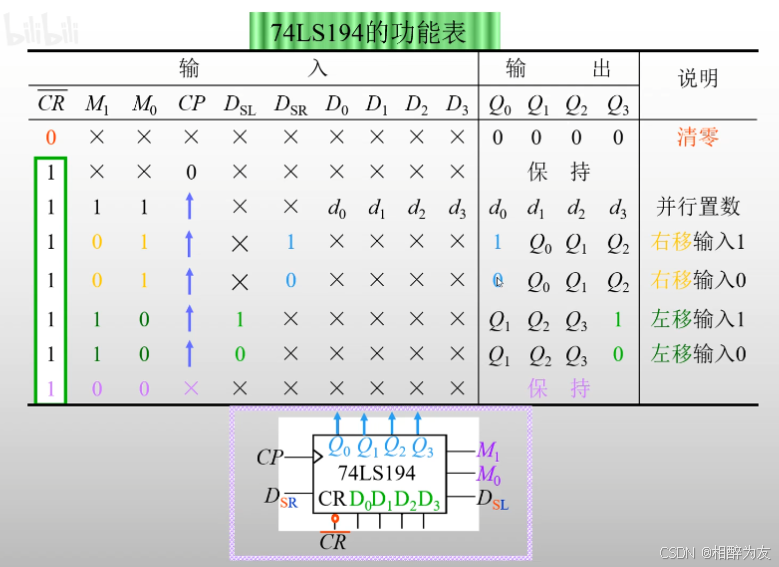

 典型集成电路

 CMOS 4位双向移位寄存器74HC/HCT194

03 计  数  器

1、概念/逻辑功能：

计数器的基本功能是对输入时钟脉冲进行计数。它也可用于分频、定时、产生节拍脉冲和脉冲序列及进行数字运算等

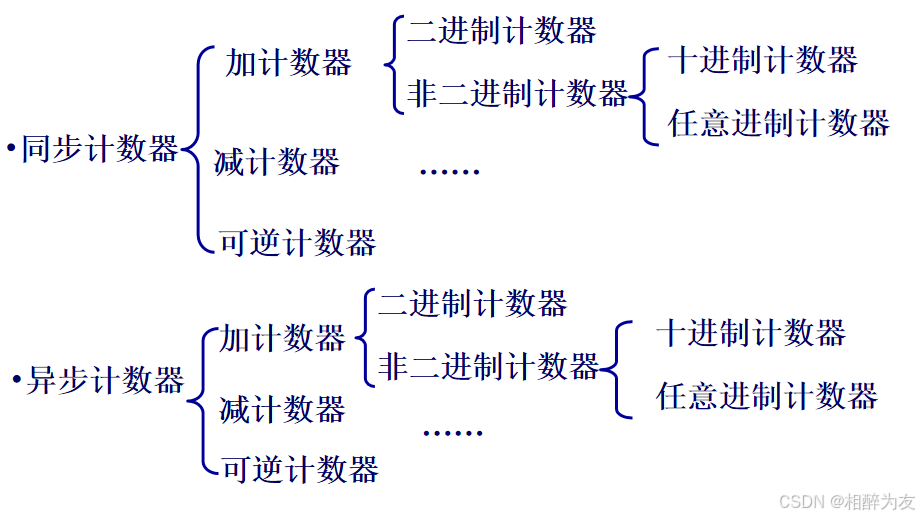

2  计数器的分类

按脉冲输入方式：

        同步和异步计数器

按进位体制：

        分为二进制、十进制和任意进制计数器

按逻辑功能：

        分为加法、减法和可逆计数器

3.实际电路

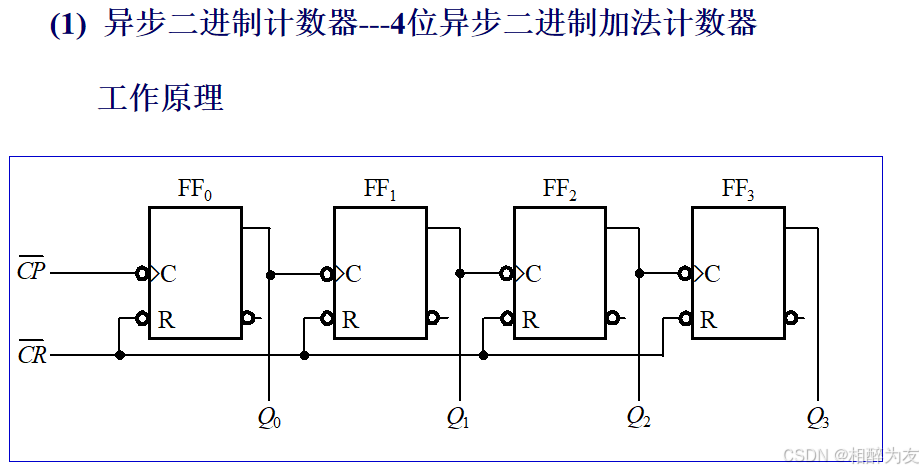

二进制计数器

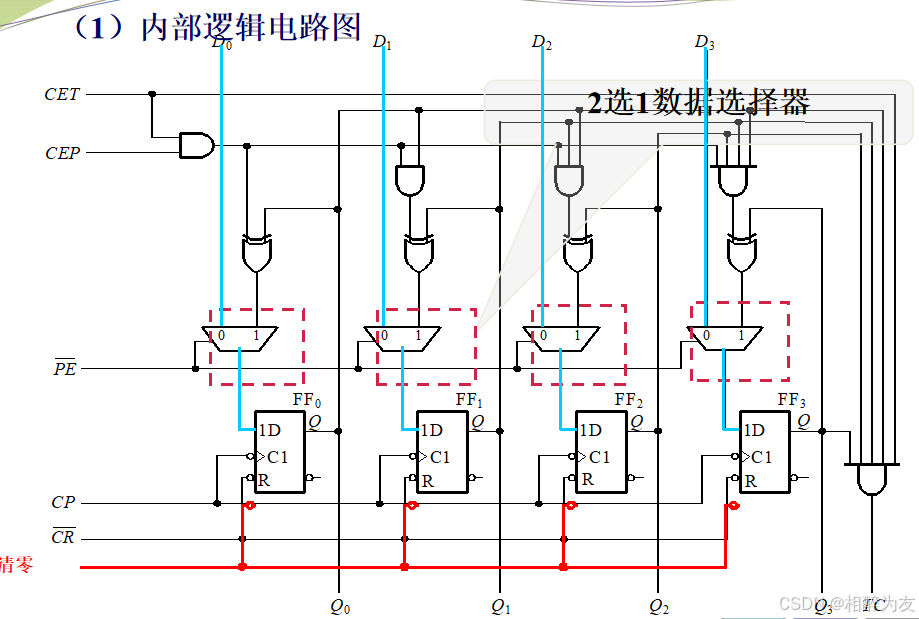

典型集成同步二进制计数器：

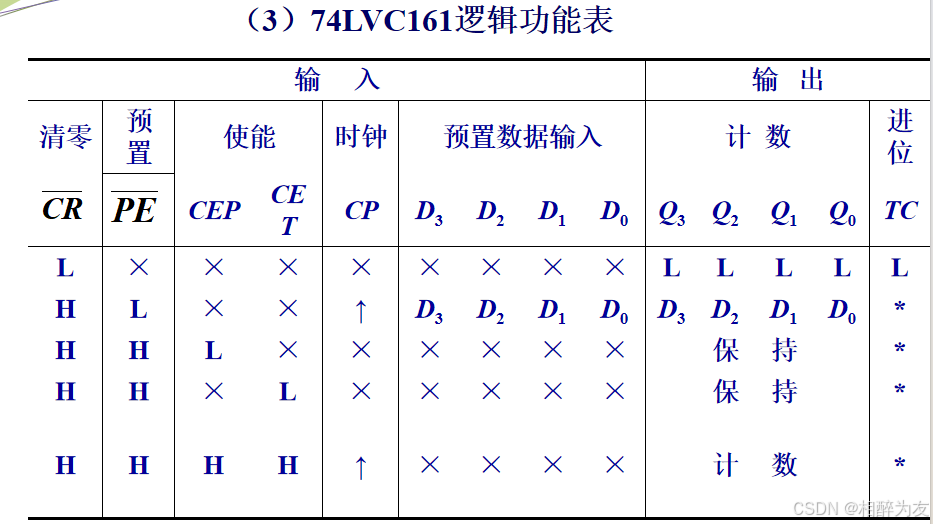

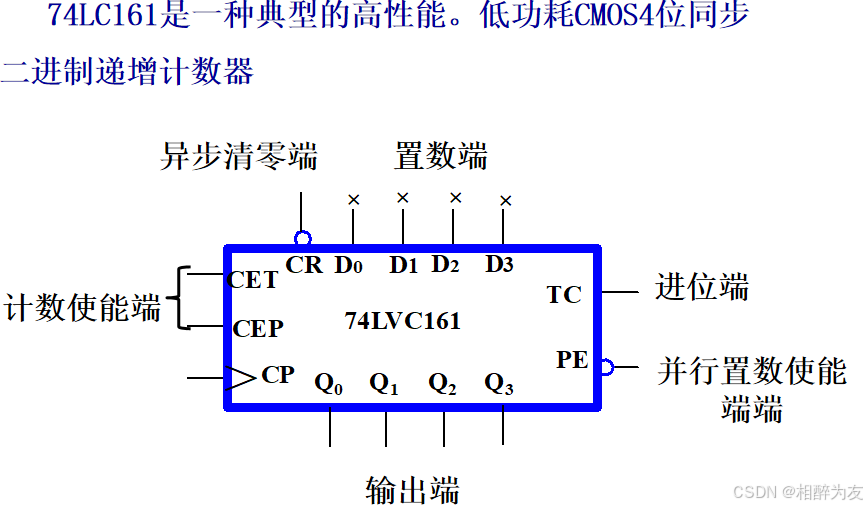

• 74LC161是一种典型的高性能。低功耗CMOS4位同步



应用——用集成计数器构成任意进制计数器(N进制计数器)

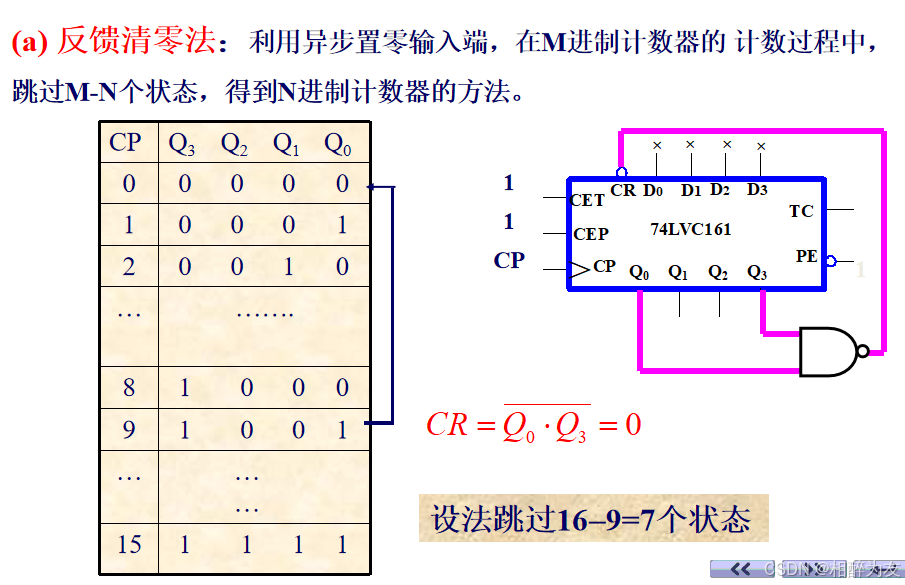

（a）反馈清零法

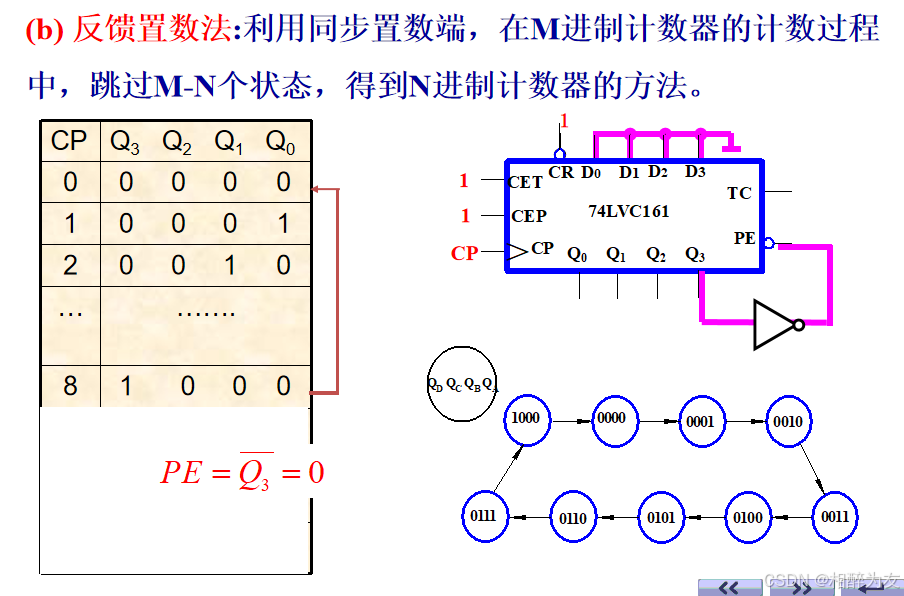

（b）反馈置数法
