从零搭建到成功运行：Proteus仿真STM32F103C8T6的常见错误解析

一、引言
        Proteus作为嵌入式开发者的仿真利器，在STM32F103学习与验证中广泛应用，但其与实际硬件差异大等问题常导致LED灯不亮”“串口无输出，最后仿真失败。为此基于之前所学习的仿真实验做一个总结，记录一下坎坷的仿真之路,。

二、常见问题分类与解析
    1. 电源配置
        现象：仿真提示错误 No power supply specified for net VDDA in Power Rail Configuration.
        原因 ：Proteus未正确配置STM32的电源网络(VSSA为地，VDDA为电)。
        解决步骤：
        1. 打开 `Design → Configure Power Rails`，添加VDDA至VCC/VDD网络。

---

    2. 时钟配置错误
        现象：仿真时芯片无反应、外设初始化失败。
        原因：
        Proteus内部时钟频率可能与代码预设值不一致（默认8MHz vs 实际72MHz）。
        解决步骤：
        在main下添加如下代码即可

RCC_SYSCLKConfig(RCC_SYSCLKSource_HSI);

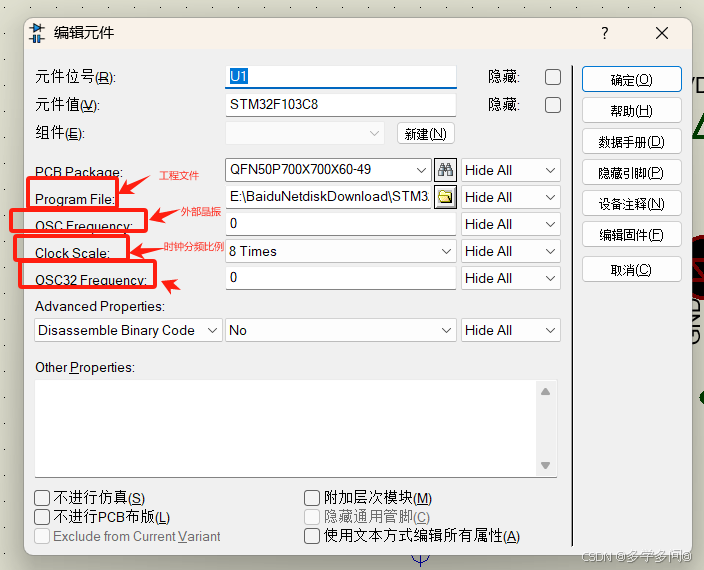

    3. 芯片配置
        现象：启动仿真后，没有运行或现象。  。
        优化方案：

若芯片为STM32F103C8T6，则直径设置外部晶振为8Mhz即可。

---

    4. C8芯片ADC无法采集
        现象：程序正常运行，但是ADC_value为0。
        解决步骤：
        1.建议将芯片换为STM32F103C6。

---

    5. 使用虚拟串口Virtual Terminal时，程序运行但是未显示
        现象：使用串口打印数据，其他正常运行，但是Virtual Terminal并未显示。
        解决方法：
        1. UART通信程序错误。

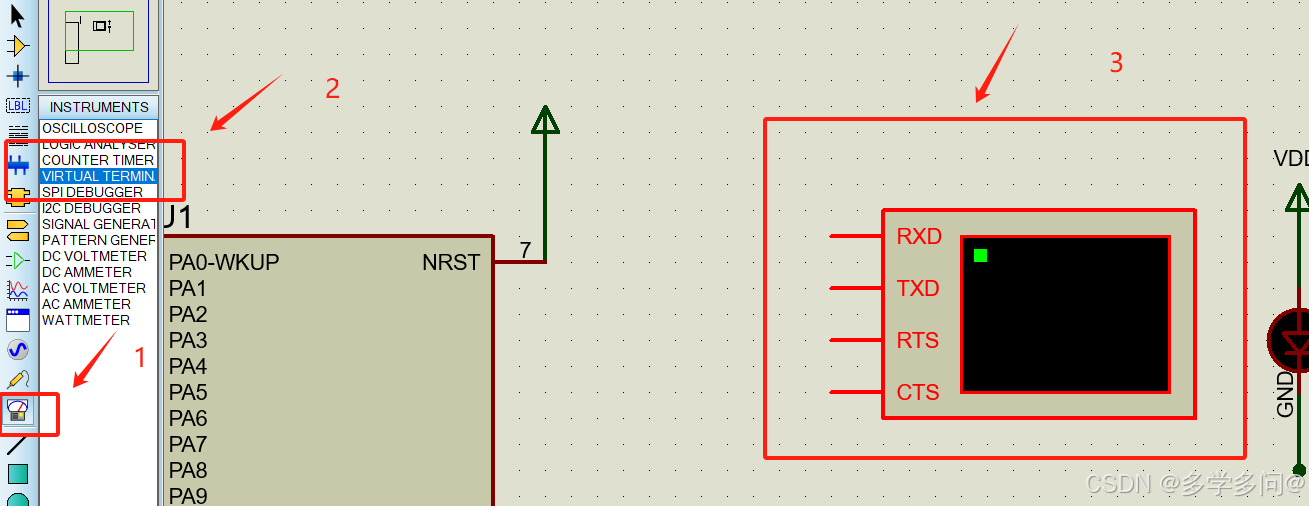

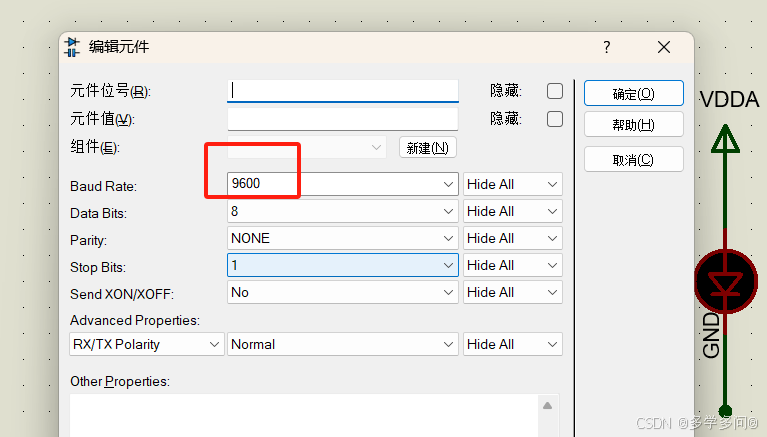

        2. 检查原理图中USART引脚与Virtual Terminal的连接（需要显示数据，就将端口接入Virtual Terminal的RX上）。（注意Virtual Terminal的配置，波特率需要和程序设定的一致）（位置如下）

---

三、总结与资源推荐
        总结：Proteus仿真STM32F103的核心痛点集中于时钟配置、外设驱动适配和 代码移植兼容性。通过动态时钟校准、外设状态监控和模块化代码设计，可显著提升仿真成功率。

      优质文章推荐：
     关于Proteus仿真ADC转换的问题_proteus adc 问题-CSDN博客

     proteus仿真STM32串口的各种问题和解决办法_proteus仿真用了串口就卡死什么原因-CSDN博客

---

    附录：问题自查清单
| 问题类型 | 检查项 |
|-------------------|---------------------------------------------------------------|
| 电源与时钟      | VDD/VDDA是否正确配置|
| 芯片配置          | 芯片是否配置正确？|
| 接线问题          | 接线是否正确？|

---

最后，以上就是我从小白到仿真成功之间遇到的一些问题，希望能够帮助到各位。
