Stm32f103c8t6(proteus仿真)学习——7-1.PWM驱动LED呼吸灯

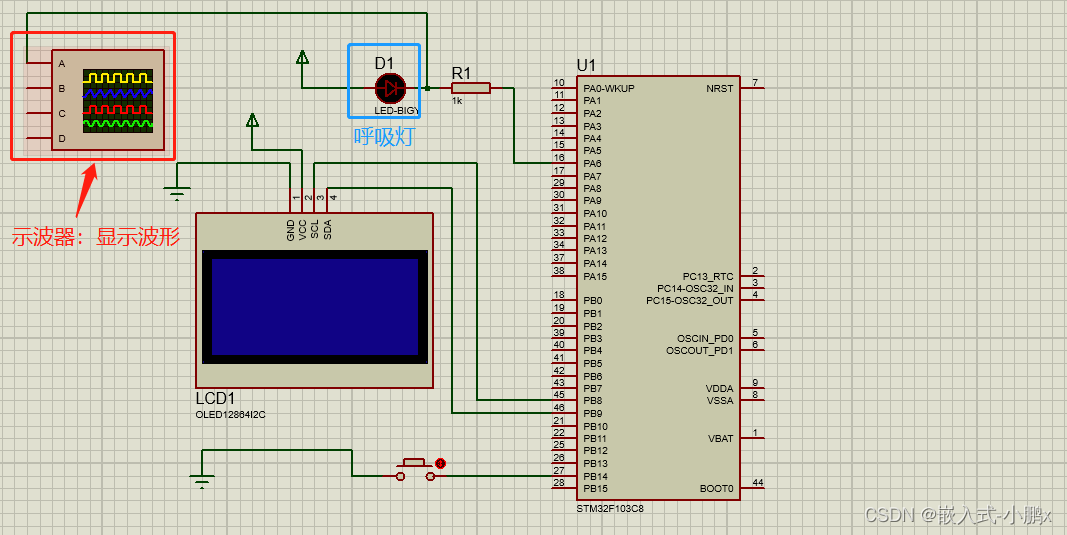

一、proteus原理图绘制

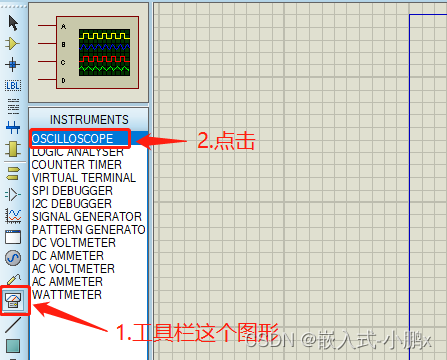

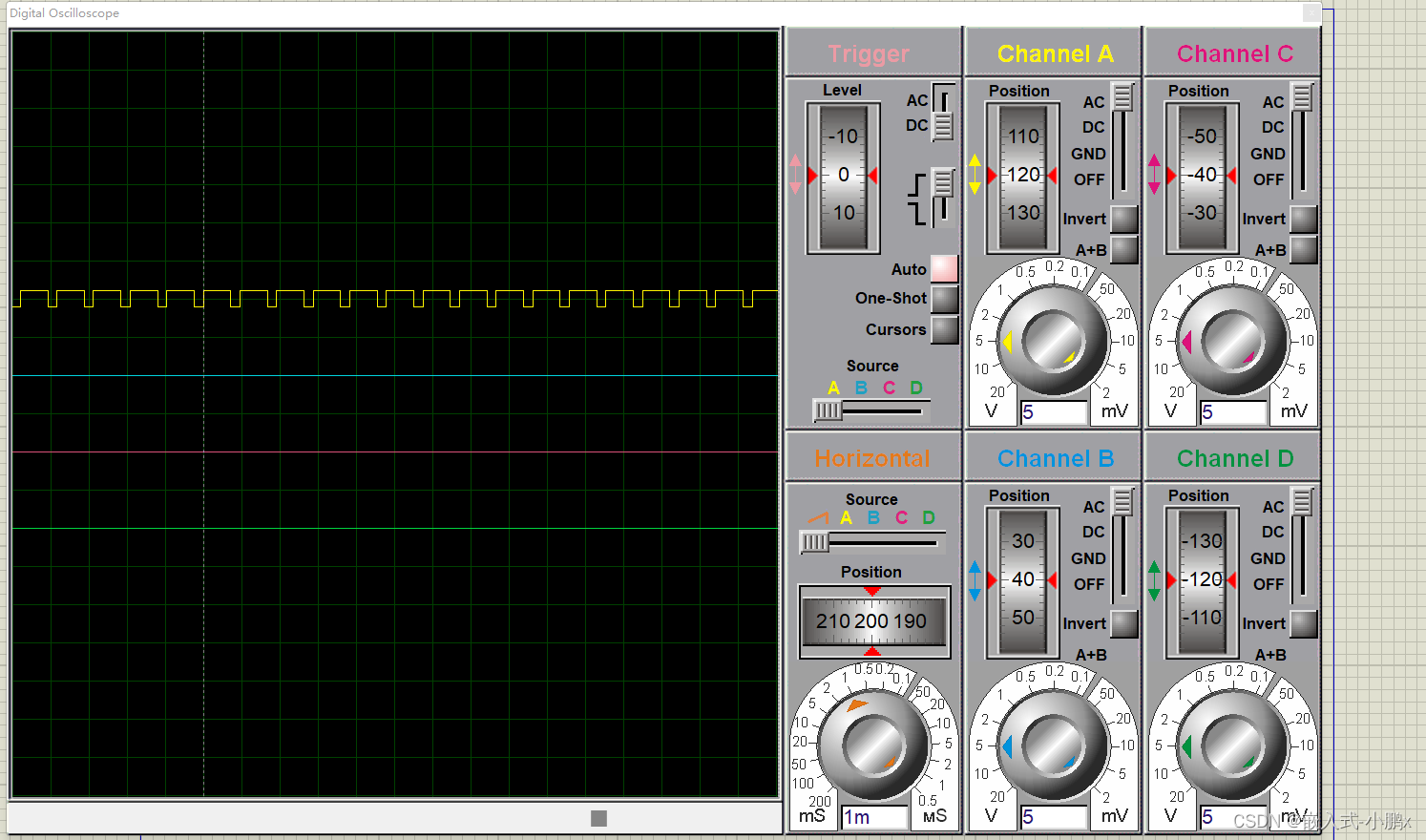

示波器的位置

二、代码的编写

1. PWM引脚的选择

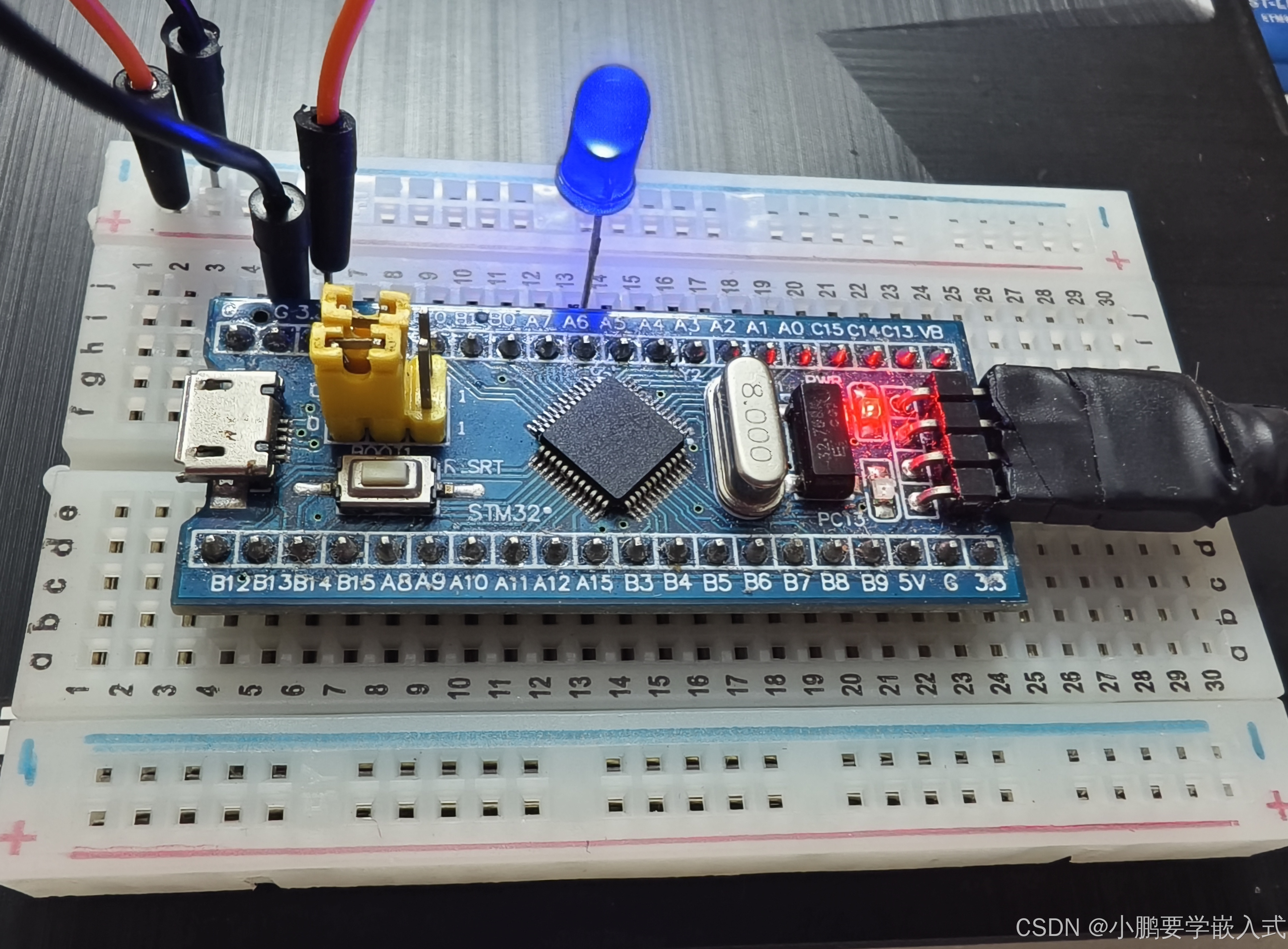

查看下图引脚定义，选择定时器和定时器通道输出PWM
以定时器3（TIM3）的通道1为例
在上图找到TIM3_CH1，TIM3表示定时器3，CH1表示通道1
由图可知对应引脚为：PA6

2. PWM.c文件

头文件

#include "PWM.h"

/* TIM1四通道 PA8、PA9、PA10、PA11               TIM2四通道 PA0、PA1、PA2、PA3
   TIM3四通道 PA6、PA7、PB0、PB1                 TIM4四通道 PB6、PB7、PB8、PB9  */

void PWM_TIM3_Init(void){    //PWM初始化
	//GPIO的结构体定义，定义一个GPIO类型的结构体，名字为GPIO_InitStructure
	GPIO_InitTypeDef GPIO_InitStructure;
	//TIM_TimeBase的结构体定义，定义一个TIM_TimeBase类型的结构体，名字为TIM_TimeBaseInitStructure
	TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;
	//TIM_OC的结构体定义，定义一个TIM_OC类型的结构体，名字为TIM_OCInitStructure
	TIM_OCInitTypeDef TIM_OCInitStructure;

	//开启定时器3的时钟，注意是APB1（GPIO的是APB2）
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE);
	//开启GPIO的时钟，注意是APB2
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

	//GPIO引脚的重映射，TIM3_CH1重映射引脚到PB4
	//RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);
	//GPIO_PinRemapConfig(GPIO_PartialRemap1_TIM3, ENABLE);
	//GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable, ENABLE);

	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;  //复用推挽输出
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6;		//GPIO_Pin_4;TIM3_CH1重映射引脚到PB4
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure); //GPIO_Init(GPIOB, &GPIO_InitStructure); //PB4

	//选择定时器的内部时钟源  TIM3
	TIM_InternalClockConfig(TIM3);

	//配置定时器时基单元：TIM_TimeBase
	//选择时钟分频，可以选择1分频、2分频和4分频
	TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1; //TIM_CKD_DIV1：1分频
	//选择定时器计数方式，可选择向上计数、向下计数、中心对齐计数
	TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up; //TIM_CounterMode_Up：向上计数
	//设置ARR，即定时器周期：TIM_Period，取值0-65535
	TIM_TimeBaseInitStructure.TIM_Period = 100 - 1;		//ARR
	//设置PSC，即定时器预分频器的值：TIM_Prescaler，取值0-65535
	TIM_TimeBaseInitStructure.TIM_Prescaler = 720 - 1;		//PSC
	//高级定时器才用的到，重复计算器，先用不上赋值为0
	TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;
	//TIM_TimeBase初始化
	TIM_TimeBaseInit(TIM3, &TIM_TimeBaseInitStructure);

	//初始化配置定时器输出比较单元：TIM_OC
	//设置输出比较的模式：TIM_OCMode_PWM1，PWM1模式
	TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;
	//设置输出比较的极性：TIM_OCPolarity_High;高极性：有效电平为高电平
	TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High;
	//设置输出使能
	TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;
	//设置捕获比较寄存器 CCR 的值
	TIM_OCInitStructure.TIM_Pulse = 0;		//CCR
	//初始化定时器3通道1
	TIM_OC1Init(TIM3, &TIM_OCInitStructure);

	//使能定时器3
	TIM_Cmd(TIM3, ENABLE);
}

设置捕获比较寄存器 CCR 的值

void PWM_TIM3_SetCompare1(uint16_t Compare)  //TIM3 OC1
{
	//占空比 Duty = CCR/(ARR+1)
	TIM_SetCompare1(TIM3, Compare); //设置捕获比较寄存器 CCR 的值，由公式应该取值0-100
}

3. PWM.h头文件

#ifndef __PWM_H
#define __PWM_H
#include "stm32f10x.h"

void PWM_TIM3_Init(void);
void PWM_TIM3_SetCompare1(uint16_t Compare);

#endif

4. main.c文件

#include "stm32f10x.h"
#include  "OLED.h"  //OLED显示屏
#include "PWM.h"    //PWM输出
#include "delay.h"
uint16_t i =0 ;

int main(void)
{
	delay_init();
	OLED_Init();
    PWM_TIM3_Init();

	OLED_ShowString(1,1,"PWM: ");

	while(1){
			for(i=0;i<=100;i++){  //PWM控制LED的亮度,变亮
				PWM_SetCompare1(i); //设置CCR，占空比 Duty = CCR/(ARR+1)
				delay_ms(10);
				OLED_ShowNum(1, 6, i , 3);
			}
			for(i=0;i<=100;i++){  //PWM控制LED的亮度,变暗
				PWM_SetCompare1(100-i);
				OLED_ShowNum(1, 6, 100-i , 3);
				delay_ms(10);
			}
	}
}

5. 效果展示

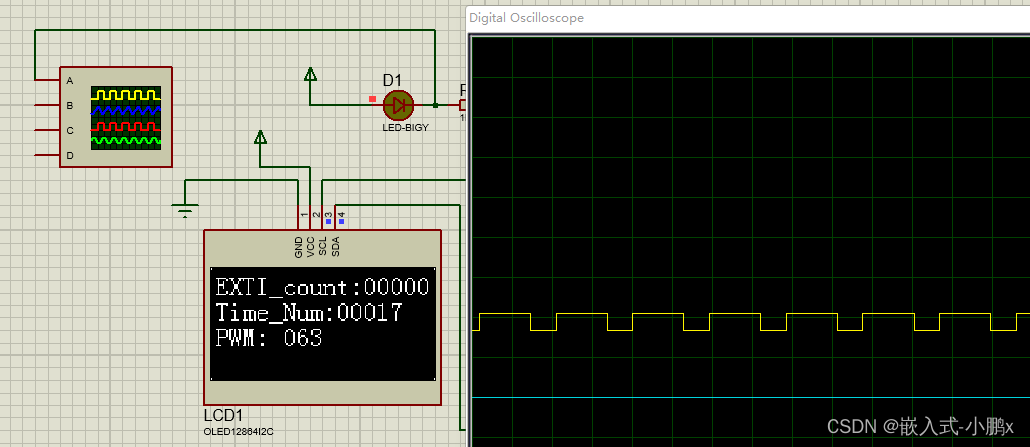

呼吸灯：输出的占空比随着时间变化，灯的亮度也随着时间变化
图1

图2
