目录
一、I2C 通信协议
（1）简介
I2C 或 IIC（Inter-Integrated Circuit）是一种串行通信协议，通常用于微控制器、传感器和其他集成电路之间的短距离通信。主要用于在主设备（Master）和从设备（Slave）间传输数据。通常支持多种速率，通常标准模式100 kbps 和快速模式 400 kbps，高速模式3.4 mbps。

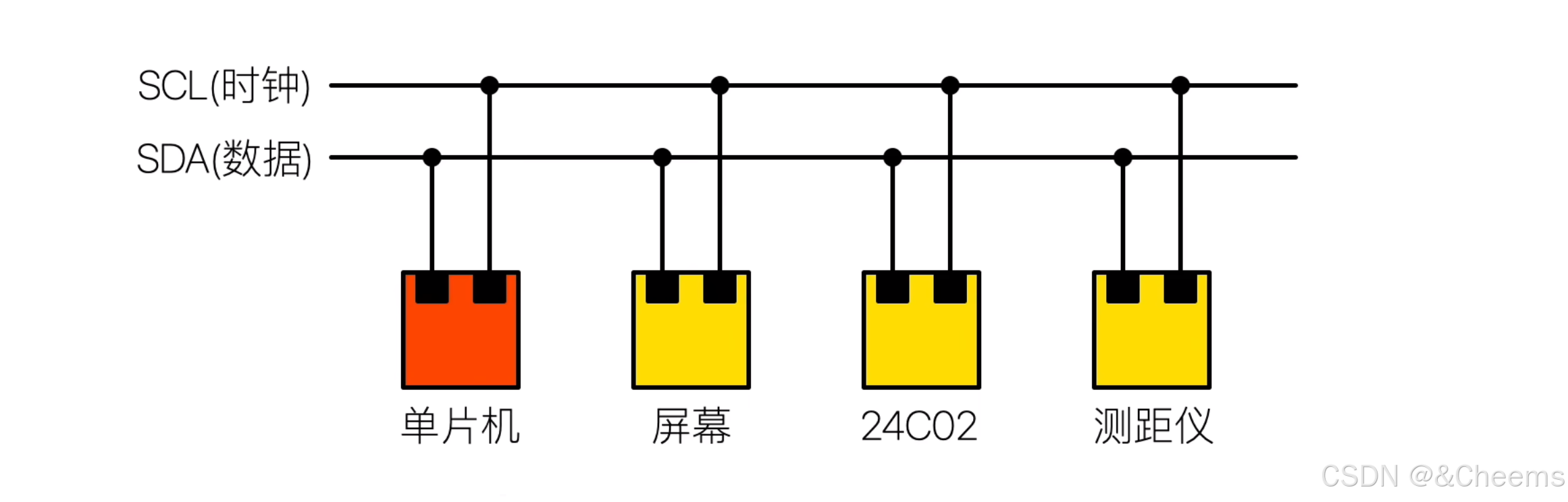

I2C 使用两根线进行通信：SDA（Serial Data Line） 数据线、SCL（Serial Clock Line）时钟线，由主设备生成，用于同步数据传输。I2C 地址寻址：I2C设备由唯一的地址标识，通常为7位。主设备通过地址选择特定的从设备进行通信。（注意：总线有上拉电阻，这里示意图省略了）
（2）时序
本文简单介绍 I2C 单字节读写时序。起始位、停止位、读写数据、应答的时序规范如下图所示，同时需要注意以下几点：
1.SCL和SDA 空闲时均为高电平（高阻态+上拉）
2.读命令为1、写命令为0
3. ACK应答由从设备发送，0表示从设备接收成功，主设备可继续发送数据。
4.NACK无应答由主设备发送，1表示数据读取结束。

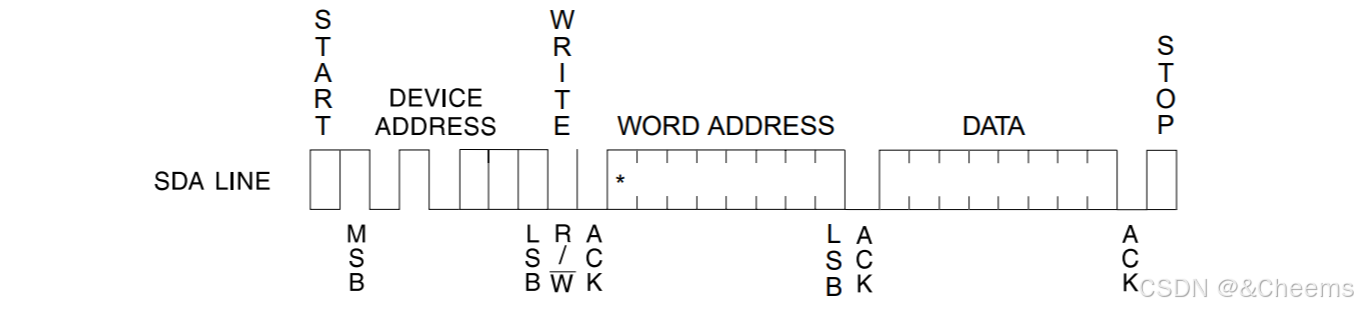

（单字节）写时序 ：Byte Write
主设备向从设备特定地址写入数据，sda数据线上依次为：起始位、7bit从地址+写命令0、应答1、8bit字节地址、应答2、8bit写入数据、应答3、停止位

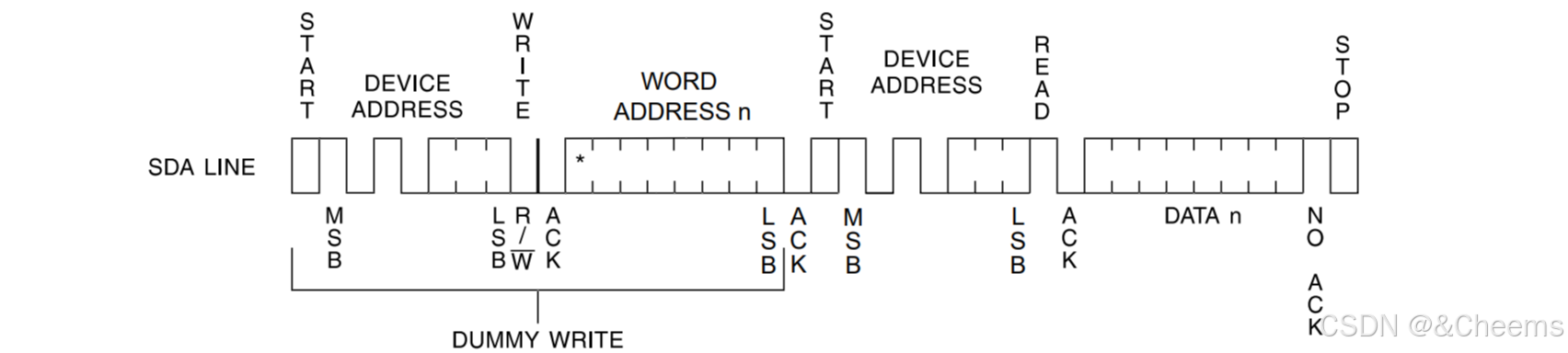

（随机）读时序 ：Random Read
主设备读取从设备特定地址数据，sda数据线上依次为：起始位、7bit从设备地址+写命令0、应答1、8bit字节地址、应答2、起始位2、7bit从设备地址+读命令1、应答3、8bit读取数据、无应答、停止位
(蓝色表示读写操作都有的公共状态，红色表示各自的特殊状态，如此区分方便后面状态机的设计)
二、Verilog 实现
（1）设计要求
1. 实现对 EEPROM（AT24C02）的单字节读写操作

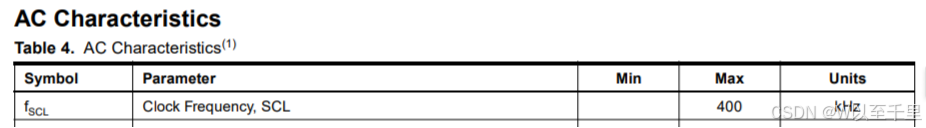

2. I2C速度采用快速模式（400KHz，即AT24C02支持最大频率）
（2）设计要点
1.sda双向端口
sda是双向信号，既可以做输入也可以做输出。因此在 Verilog 中应声明为 “inout ” 类型。对这类信号需要一个控制信号进行输入输出控制，便定义 sda_oe（sda output enable）当 sda_oe 为1时表示sda作输出 ，反之作输入。
sda作输出：根据I2C协议规范，当sda要输出高电平时只需要保持高阻态1’bz即可，因为总线有上拉电阻，高阻态+上拉电阻即为高电平。而低电平则正常输出1’b0。但是不能直接对sda进行赋值，需要一个寄存器 sda_out 来间接控制，sda_out 为1表示输出z，为0表示输出0。
sda作输入：此时sda需要保持为高阻态以确保主设备不会影响从设备对于sda信号的控制作，即对外呈高阻态确保总线信号互不干扰。同样由于inout类型信号的特殊性，不可以直接读取sda，可以定义一个 wire 类型的 sda_in 来传输sda的值，需要读取sda时可以通过sda_in获取。
综上所述，用Verilog语言进行描述：
module i2c_ctrl(
inout wire sda, //双向数据线（inout）
...
...
);
reg sda_oe; //sda输出使能，为1表示sda作输出
reg sda_out; //sda输出信号线
wire sda_in; //sda输入寄存器
assign sda_in = sda; //sda作输入直接读
assign sda = sda_oe ? (sda_out ? 1'bz : 1'b0) : 1'bz;
//作输入需确保总线信号互不干扰对外呈高阻态，空闲和输出1时输出高阻态，因为sda线有上拉电阻
2.scl时钟信号
scl信号在空闲时同样保持高电平，只有在i2c工作时产生工作时钟信号，其频率决定了即为数据传输速度，本次设计速度采用400KHz，因此设计一个分频计数器对100MHz系统时钟clk进行分频，且该分频器只在i2c工作时（work_en=1）产生分频时钟信号 clk_div 。
此外还定义了三个信号线 wire scl_half_1、wire scl_half_0、wire scl_ack_jump，他们分别对应 scl 时钟的高电平中点时刻、低电平中点时刻、高电平中点前5个clk时刻。这些时刻为数据读取、数据输出、应答位状态跳转时刻。
//---------------------------------FPGA系统时钟clk频率为100MHz
wire scl_half_1;
wire scl_half_0;
wire scl_ack_jump;
assign scl_half_1 = (cnt_clk == cnt_max_400khz >> 1 && clk_div==1'b1); //scl高电平中点（起始位、ACK接收、读数据、停止位时刻）
assign scl_half_0 = (cnt_clk == cnt_max_400khz >> 1 && clk_div==1'b0); //scl低电平中点（写数据时刻）
assign scl_ack_jump=((cnt_clk ==(cnt_max_400khz >> 1)-5) && clk_div==1'b0); //scl低电平中点前5clk周期---
//---（ACK状态的下一状态跳转时刻，因为跳转都是由输入转输出状态，快一周期让输出状态赶上紧跟着的第一个scl_half_0，避免错过第1位数据）
//分频计数器(400khz时钟scl)
always @(posedge clk or negedge rst_n) begin
if (!work_en || !rst_n) begin
cnt_clk <= 8'd1;
clk_div <= 1'b1;
end else if (cnt_clk == cnt_max_400khz) begin
cnt_clk <= 8'd1;
clk_div <= ~clk_div;
end else
cnt_clk <= cnt_clk + 8'd1;
end

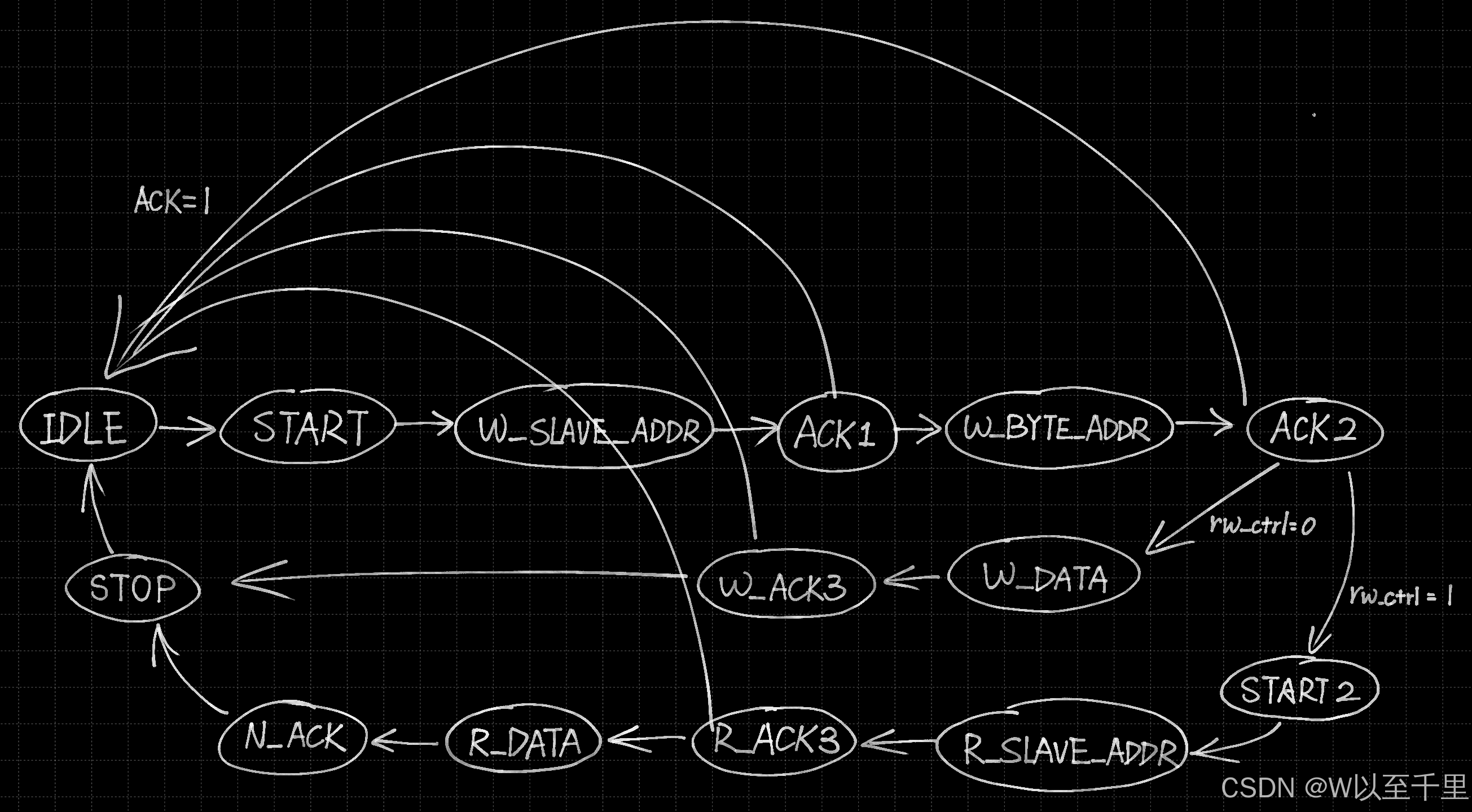

assign scl = clk_div;3.状态机
在时序部分介绍了读/写操作的各个状态，不难发现从第一个起始位到应答位2均为公共状态（起始位、7bit从设备地址+写命令0、应答1、8bit字节地址、应答2），且特殊状态都是在 应答2这一状态进行区分的，因此可以设计一个rw_ctrl信号来区分读写操作，rw_ctrl = 0表示写操作，1表示读操作，使状态机进入不同的状态分支，最后都回到停止位状态。（此外若从设备应答失败即ack=1会跳转至空闲状态停止工作）
//状态机参数
reg [3:0] state; //当前状态
reg [3:0] next_state; //下一状态
localparam //--------------------------------------------公共状态
IDLE = 4'd0, //空闲
START = 4'd1, //起始位
W_SLAVE_ADDR = 4'd2, //写7位从设备地址+写命令0
ACK1 = 4'd3, //应答1
W_BYTE_ADDR = 4'd4, //写8位字地址
ACK2 = 4'd5, //应答2（状态转移时进行读写判断）
STOP = 4'd6, //停止位
//--------------------------------------------写操作特殊状态
W_DATA = 4'd7, //写8位数据位
W_ACK3 = 4'd8, //写应答3
//--------------------------------------------读操作特殊状态
START2 = 4'd9, //读操作第2次起始位
R_SLAVE_ADDR = 4'd10, //写7位从设备地址+读命令1
R_ACK3 = 4'd11, //读应答3
R_DATA = 4'd12, //读8位数据位
N_ACK = 4'd13; //无应答（3）模块完整代码
结合以上要点，最终的i2c_ctrl模块代码设计如下：（work_start为启动信号，i2c模块接收到一个高电平脉冲开始工作，work_done为工作结束信号，读/写完成产生一个高电平脉冲（持续两个clk周期，因为是两段式状态机，若只要持续一个clk周期，改为单端式状态机即可））
`timescale 1ns / 1ps
module i2c_ctrl(
input wire clk, //系统时钟100MHz
input wire rst_n, //复位
inout wire sda, //双向数据线（inout）
output wire scl, //输出时钟线
input wire rw_ctrl, //读写使能信号（0写1读）
input wire work_start, //i2c启动信号
input wire [6:0] slave_addr, //7bit从设备地址
input wire [7:0] byte_addr, //8bit字地址
input wire [7:0] w_data, //8bit待写数据
output reg [7:0] r_data, //8bit读取数据
output reg work_done //i2c读写完成信号
);
//sda传输方向控制
reg sda_oe; //sda输出使能，为1表示sda作输出
reg sda_out; //sda输出信号线
wire sda_in; //sda输入寄存器
assign sda_in = sda; //sda作输入直接读
assign sda = sda_oe ? (sda_out ? 1'bz : 1'b0) : 1'bz; //作输入需确保总线信号互不干扰对外呈高阻态，空闲和输出1时输出高阻态，因为sda线有上拉电阻
//状态机参数
reg [3:0] state; //当前状态
reg [3:0] next_state; //下一状态
localparam //--------------------------------------------公共状态
IDLE = 4'd0, //空闲
START = 4'd1, //起始位
W_SLAVE_ADDR = 4'd2, //写7位从设备地址+写命令0
ACK1 = 4'd3, //应答1
W_BYTE_ADDR = 4'd4, //写8位字地址
ACK2 = 4'd5, //应答2（状态转移时进行读写判断）
STOP = 4'd6, //停止位
//--------------------------------------------写操作特殊状态
W_DATA = 4'd7, //写8位数据位
W_ACK3 = 4'd8, //写应答3
//--------------------------------------------读操作特殊状态
START2 = 4'd9, //读操作第2次起始位
R_SLAVE_ADDR = 4'd10, //写7位从设备地址+读命令1
R_ACK3 = 4'd11, //读应答3
R_DATA = 4'd12, //读8位数据位
N_ACK = 4'd13; //无应答
//计数器及参数
reg clk_div;
reg [7:0] cnt_clk; //分频计数
reg [3:0] cnt_bit; //位计数器
localparam cnt_max_400khz = 8'd125; //400khz分频翻转计算值
wire scl_half_1;
wire scl_half_0;
wire scl_ack_jump;
assign scl_half_1 = (cnt_clk == cnt_max_400khz >> 1 && clk_div==1'b1); //scl高电平中点（起始位、ACK接收、读数据、停止位时刻）
assign scl_half_0 = (cnt_clk == cnt_max_400khz >> 1 && clk_div==1'b0); //scl低电平中点（写数据时刻）
assign scl_ack_jump=((cnt_clk ==(cnt_max_400khz >> 1)-5) && clk_div==1'b0); //scl低电平中点前5clk周期---
//---（ACK状态的下一状态跳转时刻，因为跳转都是由输入转输出状态，快一周期让输出状态赶上紧跟着的第一个scl_half_0，避免错过第1位数据）
//数据寄存器
reg [7:0] w_data_buf; //写入数据寄存器
reg [7:0] r_data_buf; //读出数据寄存器
reg [7:0] w_slave_addr_buf; //从设备地址寄存器（地址存高7位，0位为写命令0）
reg [7:0] r_slave_addr_buf; //从设备地址寄存器（地址存高7位，0位为读命令1）
reg [7:0] byte_addr_buf; //字地址寄存器
reg ack_buf; //接收应答位寄存器
reg work_en; //工作使能信号
//*************************************** MAIN CODE ***************************************//
//数据复位、开始工作时寄存数据（避免传输中途数据不稳定）
always @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
w_slave_addr_buf <= 8'b0000_0000;//0位为写命令0
r_slave_addr_buf <= 8'b0000_0001;//0位为读命令1
byte_addr_buf <= 8'b0;
w_data_buf <= 8'b0;
end else if (work_start) begin
w_slave_addr_buf [7:1] <= slave_addr; //地址存高7位
r_slave_addr_buf [7:1] <= slave_addr; //地址存高7位
w_data_buf <= w_data;
byte_addr_buf <= byte_addr;
end
end
//分频计数器(400khz时钟scl)
always @(posedge clk or negedge rst_n) begin
if (!work_en || !rst_n) begin
cnt_clk <= 8'd1;
clk_div <= 1'b1;
end else if (cnt_clk == cnt_max_400khz) begin
cnt_clk <= 8'd1;
clk_div <= ~clk_div;
end else
cnt_clk <= cnt_clk + 8'd1;
end
assign scl = clk_div;
//两段式状态机
always @(posedge clk or negedge rst_n) begin //state状态转移
if (!rst_n)
state <= IDLE;
else
state <= next_state;
end
always @(posedge clk or negedge rst_n) begin //state状态执行操作
if (!rst_n) begin
sda_oe <= 1'b0;//sda默认不使能输出（高阻态经上拉为1）
sda_out <= 1'b1;//sda默认输出1避免输出0
work_en <= 1'b0;
work_done <= 1'b0;
cnt_bit <= 4'd0;
next_state <= IDLE;
end else
case(state)
//---------------------空闲----------------------//
IDLE: begin
sda_oe <= 1'b0;
sda_out <= 1'b1;
work_done <= 1'b0;
if (work_start) begin //开始工作
work_en <= 1'b1; //工作使能信号work_en（工作时持续为1）
next_state <= START;
end
end
//--------------------起始位1--------------------//
START: begin
sda_oe <= 1'b1;//sda输出使能
if (scl_half_1) begin
sda_out <= 1'b0;//sda输出起始位0
next_state <= W_SLAVE_ADDR;
end
end
//--------------7bit从地址+写命令0---------------//
W_SLAVE_ADDR: begin
sda_oe <= 1'b1;//sda输出使能
if (scl_half_0) begin
if (cnt_bit != 4'd8) begin
sda_out <= w_slave_addr_buf[7-cnt_bit];//sda输出设备地址（从高到低）
cnt_bit <= cnt_bit + 4'd1;
end else begin
next_state <= ACK1;
cnt_bit <= 4'd0;
end
end
end
//--------------------应答1---------------------//
ACK1: begin
sda_oe <= 1'b0;//sda输出失能作输入
if (scl_half_1)
ack_buf <= sda_in;
if (scl_ack_jump)
if (ack_buf==1'b0) //应答位判断
next_state <= W_BYTE_ADDR;
else begin
work_en <= 1'b0;
next_state <= IDLE;
end
end
//-----------------8bit字节地址-----------------//
W_BYTE_ADDR: begin
sda_oe <= 1'b1;//sda输出使能
if (scl_half_0) begin
if (cnt_bit != 4'd8) begin
sda_out <= byte_addr_buf[7-cnt_bit];//sda输出字节地址（从高到低）
cnt_bit <= cnt_bit + 4'd1;
end else begin
next_state <= ACK2;
cnt_bit <= 4'd0;
end
end
end
//--------------------应答2---------------------//
ACK2: begin
sda_oe <= 1'b0;//sda输出失能作输入
if (scl_half_1)
ack_buf <= sda_in;
if (scl_ack_jump)
if (ack_buf==1'b0) //应答位判断
next_state = rw_ctrl ? START2 : W_DATA; //读写操作判断（0写1读）
else begin
work_en <= 1'b0;
next_state <= IDLE;
end
end
//--------------------停止位--------------------//
STOP: begin
sda_oe <= 1'b1;//sda输出使能
if (scl_half_1) begin
sda_out <= 1'b1;
work_done <= 1'b1;//工作结束信号置1（在STOP转IDLE时清0）
work_en <= 1'b0;//工作使能信号置0
next_state <= IDLE;
end
end
//----------------写操作特殊状态-----------------//
//-----------------8bit写入数据-----------------//
W_DATA: begin
sda_oe <= 1'b1;//sda输出使能
if (scl_half_0) begin
if (cnt_bit != 4'd8) begin
sda_out <= w_data_buf[7-cnt_bit];//sda输出写入数据（从高到低）
cnt_bit <= cnt_bit + 4'd1;
end else begin
next_state <= W_ACK3;
cnt_bit <= 4'd0;
end
end
end
//-------------------写应答3--------------------//
W_ACK3: begin
sda_oe <= 1'b0;//sda输出失能作输入
if (scl_half_1)
ack_buf <= sda_in;
if (scl_ack_jump)
if (ack_buf==1'b0) begin //应答位判断
sda_out <= 1'b0; //停止位要输出0跳1，转状态时提前置0
next_state <= STOP;
end else begin
work_en <= 1'b0;
next_state <= IDLE;
end
end
//----------------读操作特殊状态-----------------//
//-------------------起始位2--------------------//
START2: begin
sda_oe <= 1'b1;//sda输出使能
if (scl_half_1) begin
sda_out <= 1'b0;//sda输出起始位0
next_state <= R_SLAVE_ADDR;
end
end
//--------------7bit从地址+读命令1---------------//
R_SLAVE_ADDR: begin
sda_oe <= 1'b1;//sda输出使能
if (scl_half_0) begin
if (cnt_bit != 4'd8) begin
sda_out <= r_slave_addr_buf[7-cnt_bit];//sda输出设备地址（从高到低）
cnt_bit <= cnt_bit + 4'd1;
end else begin
next_state <= R_ACK3;
cnt_bit <= 4'd0;
end
end
end
//-------------------读应答3--------------------//
R_ACK3: begin
sda_oe <= 1'b0;//sda输出失能作输入
if (scl_half_1)
ack_buf <= sda_in;
if (scl_ack_jump)
if (ack_buf==1'b0) //应答位判断
next_state <= R_DATA;
else begin
work_en <= 1'b0;
next_state <= IDLE;
end
end
//-----------------8bit读取数据-----------------//
R_DATA: begin
sda_oe <= 1'b0;//sda输出失能作输入
if (scl_half_1 && cnt_bit!=4'd8) begin
r_data_buf[7-cnt_bit] <= sda_in;//sda在scl高电平中点读取数据（从高到低）
cnt_bit <= cnt_bit + 4'd1;
end
if (scl_ack_jump && cnt_bit==4'd8) begin //提前转状态，因为无应答会在scl_half_0输出
next_state <= N_ACK;
cnt_bit <= 4'd0;
r_data <= r_data_buf;//从寄存器取出读取的数据
end
end
//--------------------无应答--------------------//
N_ACK: begin
sda_oe <= 1'b1;//sda输出使能
if (scl_half_0)
sda_out <= 1'b1;
if (scl_ack_jump) begin
sda_out <= 1'b0;//停止位要输出0跳1，转状态时提前置0
next_state <= STOP;
end
end
default: next_state <= IDLE;
endcase
end
endmodule三、功能验证
验证方法：
i2c读写EEPROM的仿真有点麻烦，还需一个从设备模块以模拟EEPROM行为。因此我选择直接上板调试：用拨码开关进行读写控制、写入数据设置，按钮发送工作启动信号 (按钮经过软件消抖处理)，进行一次写数据操作后再将进行读数据操作，并将数据返回到LED灯上进行验证，同时调用Vivado的ILA进行在线调试，抓取波形检查时序。（关于ILA的使用可以参考我的另一篇笔记：Vivado：使用 ILA 进行在线调试）
FPGA开发板上的操作及现象为：
拨码开关设置好待写入数据 F0 (1111_0000)，rw_ctrl的拨码开关打向0，按下按钮发送启动信号，向从设备写入数据。接着 rw_ctrl 的拨码开关打向1，再次按下按钮发送启动信号，从从设备读取数，此时LED被立刻点亮，点亮情况为 F0 (1111_0000)，说明模块功能成功实现了对EEPROM的读写操作。
下面对ILA抓取到的波形进行分析：
（1）写数据
向 AT24C02（设备地址7‘b1010000）的地址0F处 写入数据 F0。可以看到sda数据正确传输，同时从设备也正常进行接收应答。（应答位的毛刺个人认为是从设备的应答信号持续时间不够长导致，从设备发送应答后开始接收主设备发送的数据，sda保持高阻态，因此主设备这边接收到了高电平。但并不影响i2c功能，因为sda数据是在scl高电平中点进行接收）
（2）读数据
从 AT24C02（设备地址7‘b1010000）的地址0F处 读取数据。发现主设备成功读取到了之前向从设备写入的数据F0。
到此，所设计i2c模块功能验证结束，成功实现对EEPROM进行读写操作的功能。
