基于ENSP的VLAN基础配置

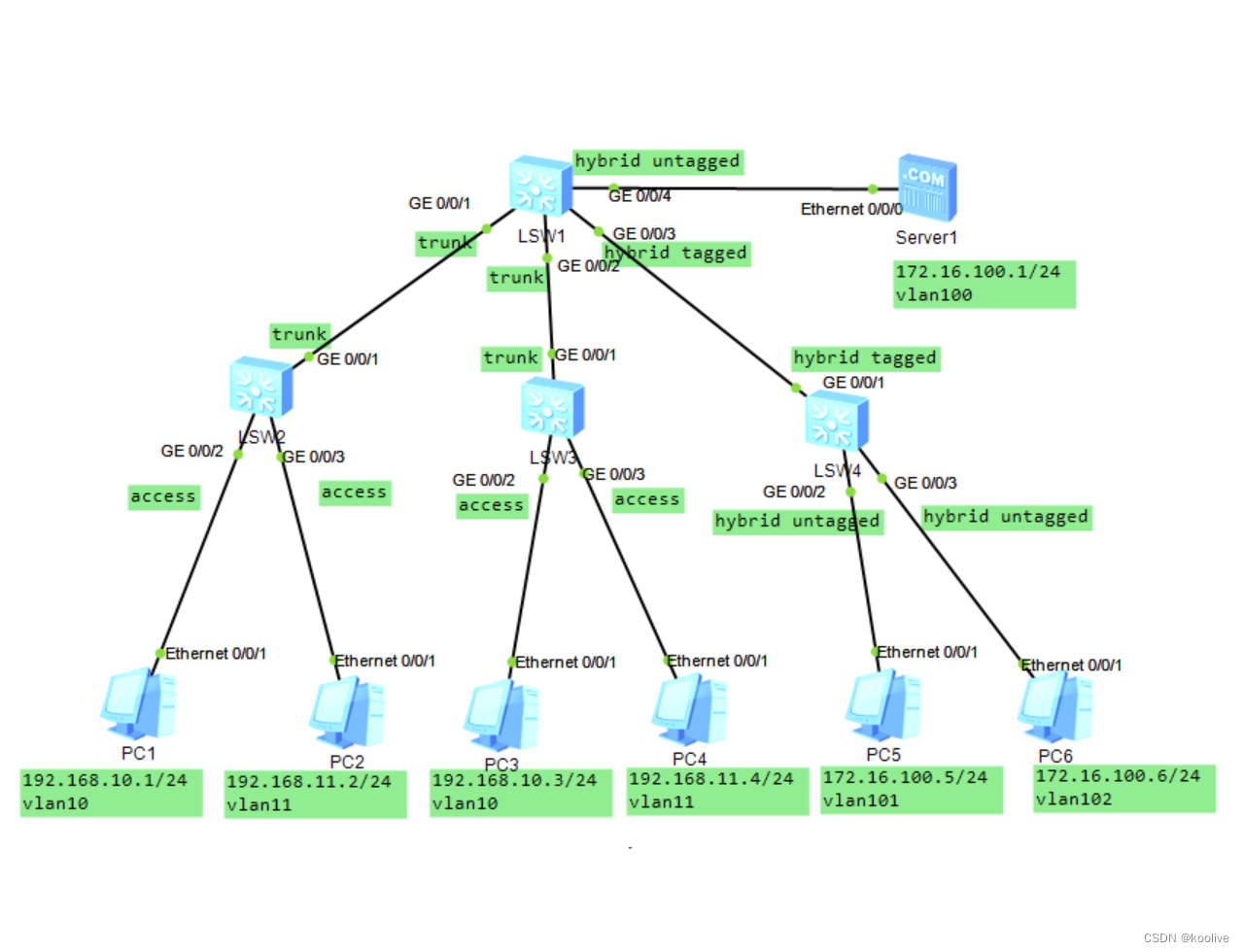

实验拓扑图

实验需求

1.创建vlan

•  在SW1上创建vlan：10 11 100 101 102
• 在SW2、3上创建vlan：10 11
• 在SW4上创建vlan：100 101 102

2.VLAN10和11的内部通信 PC1/3属于vlan10要求互通；PC2/4属于vlan11要求互通。

•  在SW1、2、3之间配置trunk链路，并允许vlan10、11通过。
• 在SW2、3上配置access链路，如图所示划分vlan。
•  测试PC1 ping PC3，PC2 ping PC4。

3.服务器和PC5/6通信 服务器属于vlan100，要求可以同时和PC5/6通信；但是PC5/6之间不允许通信。

• SW1和SW4之间配置hybrid接口，并使用打标的方式允许vlan 100 101 102通 过。
• SW1连接服务器的接口配置hybrid，并使用不打标的方式允许 vlan 100 101 102通过，pvid 100。
•  SW4连接PC5的接口配置hybrid，并使用不打标的方式允许vlan 100 101通 过，pvid 101
• SW4连接PC6的接口配置hybrid，并使用不打标的方式允许vlan 100 102 通 过，pvid 102。
• 测试PC5 ping 服务器可通；PC6 ping服务器可通；PC5 ping PC6 不通。

实验操作

• PC机IP配置（略）
• 交换机配置

SW1:

[SW1]vlan batch 10 11 100 101 102              //在SW1上创建vlan 10 11 100 101 102

[SW1]interface GigabitEthernet0/0/1           //进入接口
[SW1-GigabitEthernet0/0/1]port link-type trunk    //将接口宣告为trunk类型
[SW1-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 11  //链路允许vlan10 11通过

#以下配置类似

[SW1]interface GigabitEthernet0/0/2
[SW1-GigabitEthernet0/0/2]port link-type trunk

[SW1-GigabitEthernet0/0/2]port trunk allow-pass vlan 10 11

[SW1]interface GigabitEthernet0/0/3
[SW1-GigabitEthernet0/0/3]port link-type hybrid //将接口宣告为hybrid类型
[SW1-GigabitEthernet0/0/3]port hybrid tagged vlan 100 101 102  //带tag

[SW1]interface GigabitEthernet0/0/4

[SW1-GigabitEthernet0/0/4]port link-type hybrid
[SW1-GigabitEthernet0/0/4]port hybrid untagged vlan 100 101 102  //不带tag

[SW1-GigabitEthernet0/0/4]port hybrid pvid vlan 100 //设置pvid为100

SW2:

[SW2]vlan batch 10 11

[SW2]interface GigabitEthernet0/0/1
[SW2-GigabitEthernet0/0/1]port link-type trunk

[SW2-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 11

[SW2-GigabitEthernet0/0/1]interface GigabitEthernet0/0/2
[SW2-GigabitEthernet0/0/2]port link-type access

[SW2-GigabitEthernet0/0/2]port default vlan 10

[SW2-GigabitEthernet0/0/2]interface GigabitEthernet0/0/3
[SW2-GigabitEthernet0/0/3]port link-type access

[SW2-GigabitEthernet0/0/3]port default vlan 11

SW3:

[SW3]vlan batch 10 11

[SW3]interface GigabitEthernet0/0/1
[SW3-GigabitEthernet0/0/1]port link-type trunk

[SW3-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 11

[SW3-GigabitEthernet0/0/1]interface GigabitEthernet0/0/2
[SW3-GigabitEthernet0/0/2]port link-type access

[SW3-GigabitEthernet0/0/2]port default vlan 10

[SW3-GigabitEthernet0/0/2]interface GigabitEthernet0/0/3
[SW3-GigabitEthernet0/0/3]port link-type access

[SW3-GigabitEthernet0/0/3]port default vlan 11

SW4:

[SW4]vlan batch 100 101 102

[SW4]interface GigabitEthernet0/0/1
[SW4-GigabitEthernet0/0/1]port link-type hybrid
[SW4-GigabitEthernet0/0/1]port hybrid tagged vlan 100 101 102

[SW4-GigabitEthernet0/0/1]interface GigabitEthernet0/0/2
[SW4-GigabitEthernet0/0/2]port link-type hybrid
[SW4-GigabitEthernet0/0/2]port hybrid untagged vlan 100 101

[SW4-GigabitEthernet0/0/2]port hybrid pvid vlan 101

[SW4-GigabitEthernet0/0/2]interface GigabitEthernet0/0/3
[SW4-GigabitEthernet0/0/3]port link-type hybrid
[SW4-GigabitEthernet0/0/3]port hybrid untagged vlan 100 102
[SW4-GigabitEthernet0/0/3]port hybrid pvid vlan 102

实验效果

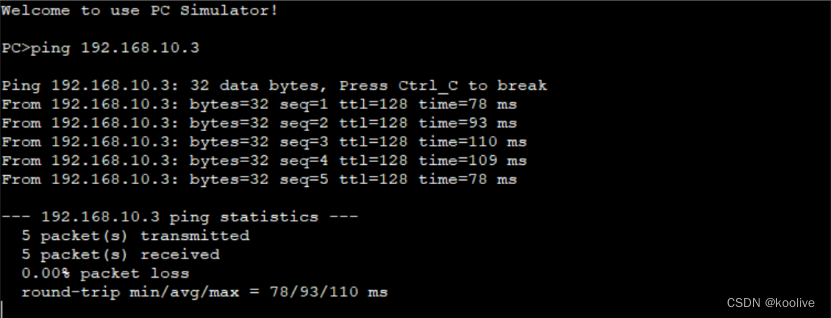

PC1 ping PC3：

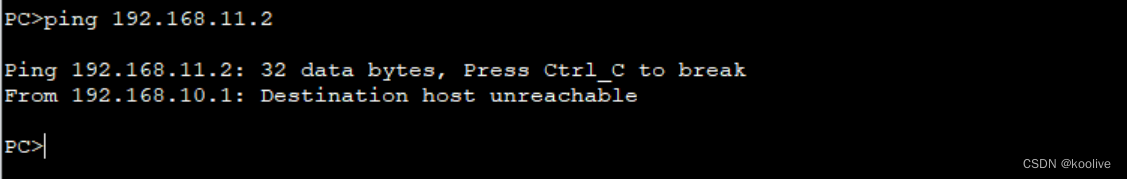

 PC1 ping PC2：

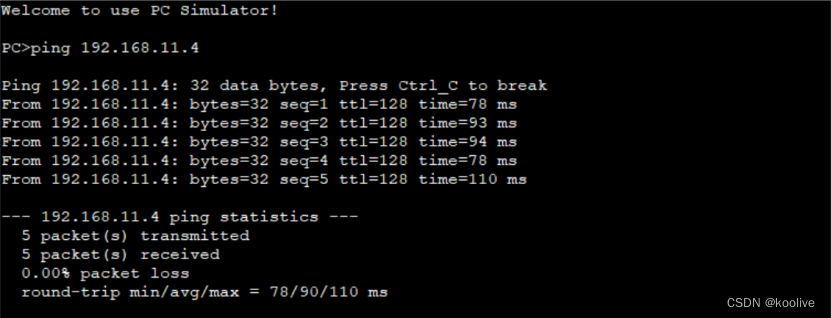

 PC2 ping PC4：

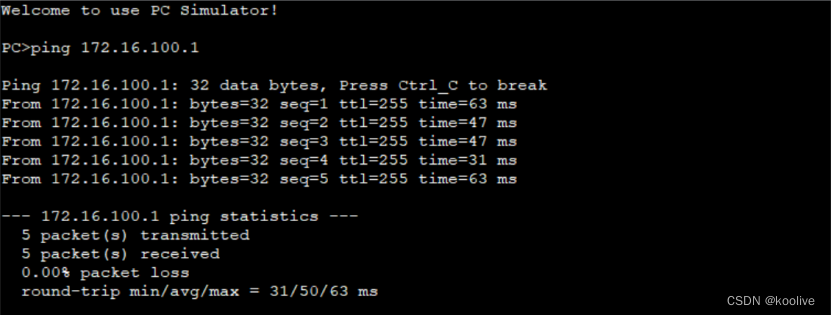

 PC5 ping Service：

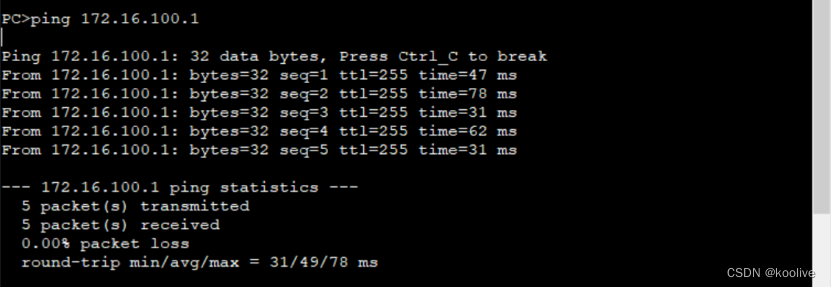

 PC6 ping Service：

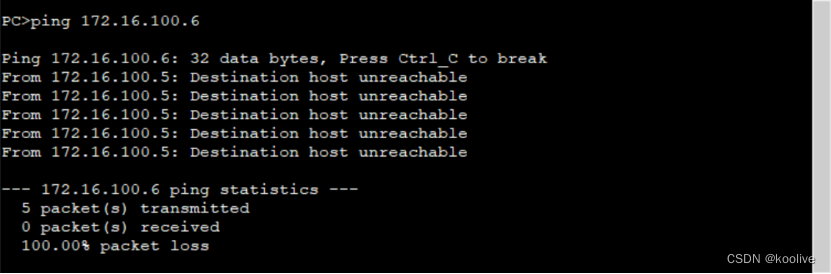

 PC5 ping PC6
