前言

本人的专业为网络工程，正在学习使用ensp模拟网络配置实验，是个新生小白，在这里分享我做的一些网络配置实验和遇到问题，如果文章中出现任何问题，希望大家可以谅解并指出，让我们在这个平台上共同进步成长。

话不多说，这篇文章是关于使用ensp进行vlan划分实验，主要内容包括vlan的基本概念、作用、划分方法和vlan划分实验等内容。

一、vlan的基本概念

VLAN（Virtual Local Area Network）是一种虚拟局域网技术，可以将一个物理局域网划分为多个逻辑上独立的虚拟局域网，不同的VLAN之间彼此隔离，可以提高网络的安全性和管理效率。

二、vlan的划分方法

VLAN通常可以按照以下几种方法进行划分：

VLAN划分方式	原理	优点、缺点及应用场景
基于接口	根据交换机的接口来划分VLAN。网络管理员预先给交换机的每个接口配置不同的PVID，当一个数据帧进入交换机时，如果没有带VLAN标签，该数据帧就会被打上接口指定PVID的Tag。然后数据帧将在指定PVID中传输。	优点：定义成员简单。缺点：成员移动需重新配置VLAN。适用场景：适用于任何大小但位置比较固定的网络。
基于MAC地址	根据数据帧的源MAC地址来划分VLAN。网络管理员预先配置MAC地址和VLAN ID映射关系表，当交换机收到的是Untagged帧时，就依据该表给数据帧添加指定VLAN的Tag。然后数据帧将在指定VLAN中传输。	优点：当用户的物理位置发生改变，不需要重新配置VLAN，提高了用户的安全性和接入的灵活性。缺点：需要预先定义网络中所有成员。适用场景：适用于位置经常移动但网卡不经常更换的小型网络，如移动PC。
基于子网划分	根据数据帧中的源IP地址和子网掩码来划分VLAN。网络管理员预先配置IP地址和VLAN ID映射关系表，当交换机收到的是Untagged帧，就依据该表给数据帧添加指定VLAN的Tag。然后数据帧将在指定VLAN中传输。	优点：当用户的物理位置发生改变，不需要重新配置VLAN。可以减少网络通信量，可使广播域跨越多个交换机。缺点：网络中的用户分布需要有规律，且多个用户在同一个网段。适用场景：适用于对安全需求不高、对移动性和简易管理需求较高的场景中。比如，一台PC配置多个IP地址分别访问不同网段的服务器，以及PC切换IP地址后要求VLAN自动切换等场景。
基于协议划分	根据数据帧所属的协议（族）类型及封装格式来划分VLAN。网络管理员预先配置以太网帧中的协议域和VLAN ID的映射关系表，如果收到的是Untagged帧，就依据该表给数据帧添加指定VLAN的Tag。然后数据帧将在指定VLAN中传输。	优点：将网络中提供的服务类型与VLAN相绑定，方便管理和维护。缺点：需要对网络中所有的协议类型和VLAN ID的映射关系表进行初始配置。需要分析各种协议的格式并进行相应的转换，消耗交换机较多的资源，速度上稍具劣势。适用场景：适用于需要同时运行多协议的网络。
基于策略（MAC地址、IP地址、接口）划分	根据配置的策略划分VLAN，能实现多种组合的划分方式，包括接口、MAC地址、IP地址等。网络管理员预先配置策略，如果收到的是Untagged帧，且匹配配置的策略时，给数据帧添加指定VLAN的Tag。然后数据帧将在指定VLAN中传输。	优点：安全性高，VLAN划分后，用户不能改变IP地址或MAC地址。网络管理人员可根据自己的管理模式或需求选择划分方式。缺点：针对每一条策略都需要手工配置。适用场景：适用于需求比较复杂的环境。

VLAN划分方式

原理

优点、缺点及应用场景

基于接口

根据交换机的接口来划分VLAN。

网络管理员预先给交换机的每个接口配置不同的PVID，当一个数据帧进入交换机时，如果没有带VLAN标签，该数据帧就会被打上接口指定PVID的Tag。然后数据帧将在指定PVID中传输。

优点：

定义成员简单。

缺点：

成员移动需重新配置VLAN。

适用场景：

适用于任何大小但位置比较固定的网络。

基于MAC地址

根据数据帧的源MAC地址来划分VLAN。

网络管理员预先配置MAC地址和VLAN ID映射关系表，当交换机收到的是Untagged帧时，就依据该表给数据帧添加指定VLAN的Tag。然后数据帧将在指定VLAN中传输。

优点：

当用户的物理位置发生改变，不需要重新配置VLAN，提高了用户的安全性和接入的灵活性。

缺点：

需要预先定义网络中所有成员。

适用场景：

适用于位置经常移动但网卡不经常更换的小型网络，如移动PC。

基于子网划分

根据数据帧中的源IP地址和子网掩码来划分VLAN。

网络管理员预先配置IP地址和VLAN ID映射关系表，当交换机收到的是Untagged帧，就依据该表给数据帧添加指定VLAN的Tag。然后数据帧将在指定VLAN中传输。

优点：

当用户的物理位置发生改变，不需要重新配置VLAN。
可以减少网络通信量，可使广播域跨越多个交换机。

缺点：

网络中的用户分布需要有规律，且多个用户在同一个网段。

适用场景：

适用于对安全需求不高、对移动性和简易管理需求较高的场景中。比如，一台PC配置多个IP地址分别访问不同网段的服务器，以及PC切换IP地址后要求VLAN自动切换等场景。

基于协议划分

根据数据帧所属的协议（族）类型及封装格式来划分VLAN。

网络管理员预先配置以太网帧中的协议域和VLAN ID的映射关系表，如果收到的是Untagged帧，就依据该表给数据帧添加指定VLAN的Tag。然后数据帧将在指定VLAN中传输。

优点：

将网络中提供的服务类型与VLAN相绑定，方便管理和维护。

缺点：

需要对网络中所有的协议类型和VLAN ID的映射关系表进行初始配置。
需要分析各种协议的格式并进行相应的转换，消耗交换机较多的资源，速度上稍具劣势。

适用场景：

适用于需要同时运行多协议的网络。

基于策略（MAC地址、IP地址、接口）划分

根据配置的策略划分VLAN，能实现多种组合的划分方式，包括接口、MAC地址、IP地址等。

网络管理员预先配置策略，如果收到的是Untagged帧，且匹配配置的策略时，给数据帧添加指定VLAN的Tag。然后数据帧将在指定VLAN中传输。

优点：

安全性高，VLAN划分后，用户不能改变IP地址或MAC地址。
网络管理人员可根据自己的管理模式或需求选择划分方式。

缺点：

针对每一条策略都需要手工配置。

适用场景：

适用于需求比较复杂的环境。

三、 vlan划分的接口类型

根据接口连接对象以及对收发数据帧处理的不同，以太网接口分为：

Access接口

Access接口一般用于和不能识别Tag的用户终端（如用户主机、服务器等）相连，或者不需要区分不同VLAN成员时使用。它只能收发Untagged帧，且只能为Untagged帧添加唯一VLAN的Tag。
Trunk接口

Trunk接口一般用于连接交换机、路由器、AP以及可同时收发Tagged帧和Untagged帧的语音终端。它可以允许多个VLAN的帧带Tag通过，但只允许一个VLAN的帧从该类接口上发出时不带Tag（即剥除Tag）。
Hybrid接口

Hybrid接口既可以用于连接不能识别Tag的用户终端（如用户主机、服务器等）和网络设备（如Hub、傻瓜交换机），也可以用于连接交换机、路由器以及可同时收发Tagged帧和Untagged帧的语音终端、AP。它可以允许多个VLAN的帧带Tag通过，且允许从该类接口发出的帧根据需要配置某些VLAN的帧带Tag（即不剥除Tag）、某些VLAN的帧不带Tag（即剥除Tag）。

四、划分vlan实验

实验基本拓扑图

1、配置基于接口的vlan划分（静态配置链路类型、二层隔离）

配置思路

1、在sw1和sw2交换机上创建vlan并将连接pc用户的接口加入vlan，实现不同业务（vlan）用户之间的二层流量隔离。

2、配置sw1和sw2之间的链路类型（trunk）以及要通过的vlan（vlan10 20），实现相同业务用户之间可以互通。

3、手工静态配置pc的IP地址和掩码。

配置命令

[sw1]int g0/0/1
[sw1-GigabitEthernet0/0/1]port link-type access
[sw1-GigabitEthernet0/0/1]port default vlan 10
[sw1-GigabitEthernet0/0/1]int g0/0/2
[sw1-GigabitEthernet0/0/2]port link-type access
[sw1-GigabitEthernet0/0/2]port default vlan 20
[sw1-GigabitEthernet0/0/2]int g0/0/3
[sw1-GigabitEthernet0/0/3]port link-type trunk
[sw1-GigabitEthernet0/0/3]port trunk allow-pass vlan 10 20

sw2的配置思路一致，但要注意看清各接口的编号，配置正确的接口类型。

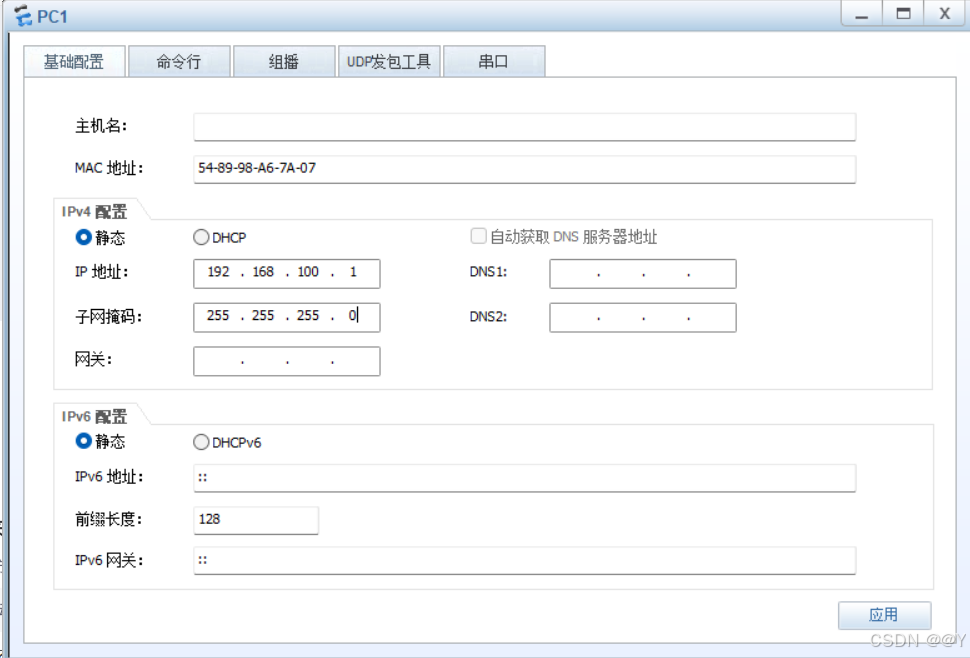

pc1、2、3、4手工配置IP地址即可：

pc1和pc3属于vlan10，地址分别为192.168.100.1/24、192.168.100.2/24

pc2和pc4属于vlan20，地址分别为192.168.200.1/24、192.168.100.2/24

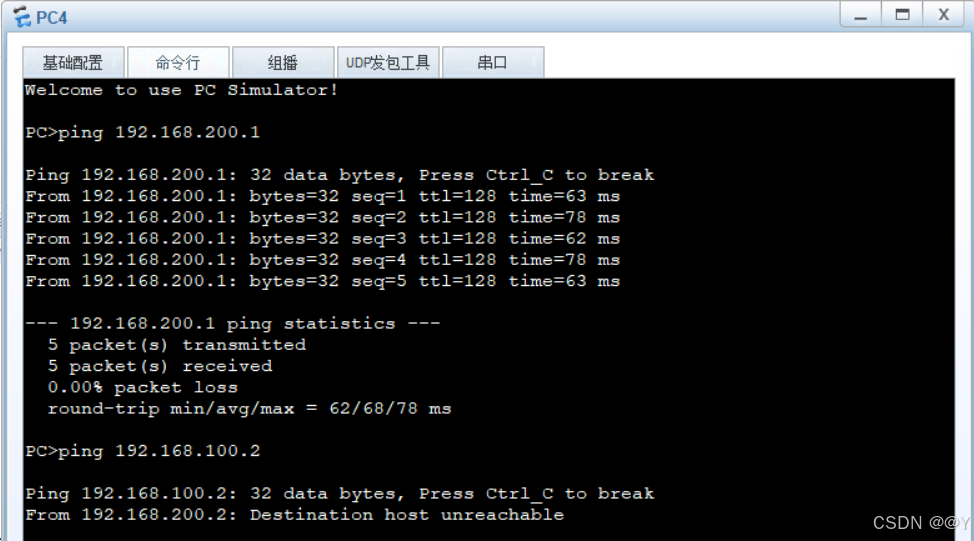

结果演示

pc1和pc3可以互通，pc2和pc4可以互通，pc1与pc2、4不可以互通。

二、配置基于接口的vlan划分（配置DHCP动态分配IP地址实现三层互通）

配置思路

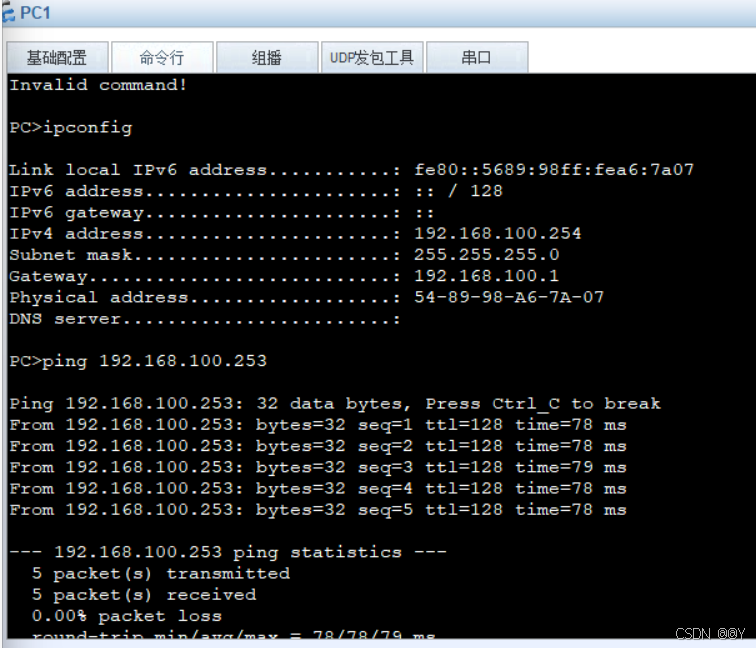

1、将pc的IPv4配置选为DHCP。

2、在sw1和sw2交换机上创建vlan并将连接pc用户的接口加入vlan，配置sw1和sw2之间的链路类型（trunk）以及要通过的vlan（vlan10 20）.

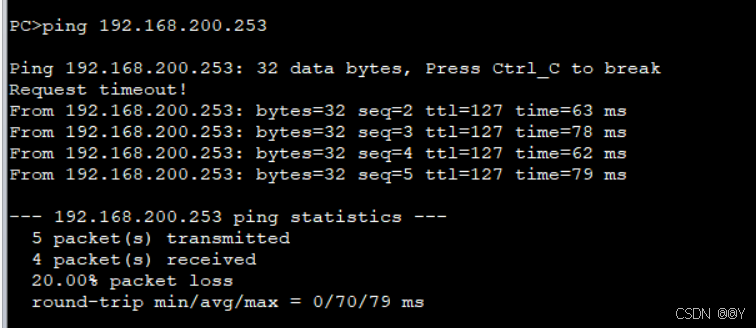

3、创建vlanif接口并配置IP地址，实现三层互通。

配置命令

[sw1]int g0/0/1
[sw1-GigabitEthernet0/0/1]port link-type access
[sw1-GigabitEthernet0/0/1]port default vlan 10
[sw1-GigabitEthernet0/0/1]int g0/0/2
[sw1-GigabitEthernet0/0/2]port link-type access
[sw1-GigabitEthernet0/0/2]port default vlan 20
[sw1-GigabitEthernet0/0/2]int g0/0/3
[sw1-GigabitEthernet0/0/3]port link-type trunk
[sw1-GigabitEthernet0/0/3]port trunk allow-pass vlan 10 20

[sw1]dhcp enable
Info: The operation may take a few seconds. Please wait for a moment.done.
[sw1]int vlanif 10
[sw1-Vlanif10]ip address 192.168.100.1 24
[sw1-Vlanif10]dhcp select interface
[sw1-Vlanif10]q
[sw1]int vlanif 20
[sw1-Vlanif20]ip address 192.168.200.1 24
[sw1-Vlanif20]dhcp select interface
[sw1-Vlanif20]q
