Multisim电路的仿真和示波器的使用

1.实验目的

（1）初步掌握Multisim电路仿真，虚拟电路搭建和虚拟仪器的使用。

（2）初步掌握示波器测量电路的使用方法。

2.示波器工作原理

       示波器用来测量交流电或脉冲电流波的形状的仪器，由电子管放大器、扫描振荡器、阴极射线管等组成。除观测电流的波形外，还可以测定频率、电压强度等。凡可以变为电效应的周期性物理过程都可以用示波器进行观测。

       示波器分为数字示波器和模拟示波器。模拟示波器采用的是模拟电路（示波管，其基础是电子枪）电子枪向屏幕发射电子，发射的电子经聚焦形成电子束，并打到屏幕上。屏幕的内表面涂有荧光物质，这样电子束打中的点就会发出光来。而数字示波器则是数据采集，A/D转换，软件编程等一系列的技术制造出来的高性能示波器。数字示波器一般支持多级菜单，能提供给用户多种选择，多种分析功能。还有一些示波器可以提供存储，实现对波形的保存和处理。



3.实验步骤

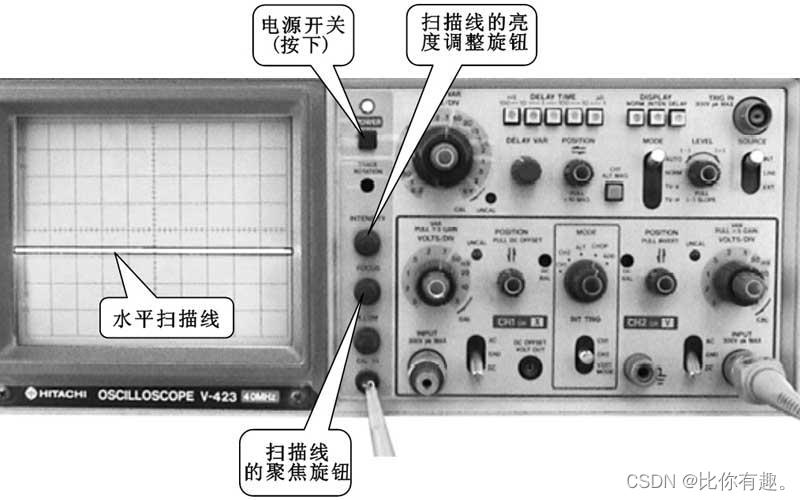

（1）进行校准，进行扫描电路稳定度，垂直放大电路直流平衡的调整

（2）根据被测信号频率的高低，将Y轴输入耦合方式选择“AC-地-DC”开关置于AC或DC。

（3）将触发（或同步）信号极性开关置于“+”或“-”档。

（4）根据被测信号周期（或频率）
