multisim示波器、四踪示波器的使用方法

已于 2023-06-30 19:05:21 修改
阅读量5.5w 收藏 186
点赞数 52
文章标签： Multisim 示波器 四踪示波器
于 2018-03-11 09:50:10 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/SunXiaoying2016/article/details/79513827
版权

本篇经验系统完整的介绍multisim软件中示波器的各种设置有用法，关于示波器不常用的高级设置及四踪示波器在下一篇介绍

方法/步骤

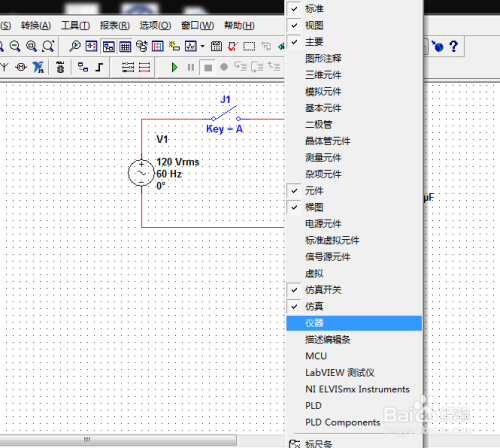

首先将仪器工具栏调出来,在菜单栏上右键,然后选仪器,让仪器前面有打勾状态,如图

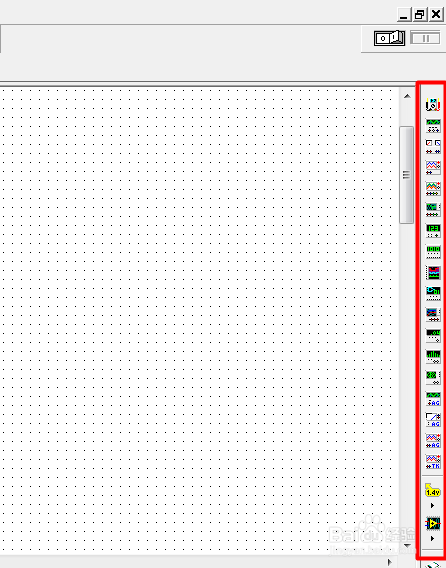

然后会发现仪器栏出现在工作区右面,如图红框部分

仪器栏第一个是万用表,依次往下第4个就是示波器,第5个是四踪示波器;

先看示波器用法,示波器有两个通道,可以同时观察两路信号,比如我们要看一个电阻两端电压变化,那么就把示波器的A通道和电阻两端并联，如图
