一文搞定multisim仿真

大家好，我是砖一。

两份给大家讲懂multisim中示波器的使用，希望对你有用~

1，如何设置示波器不同的曲线颜色

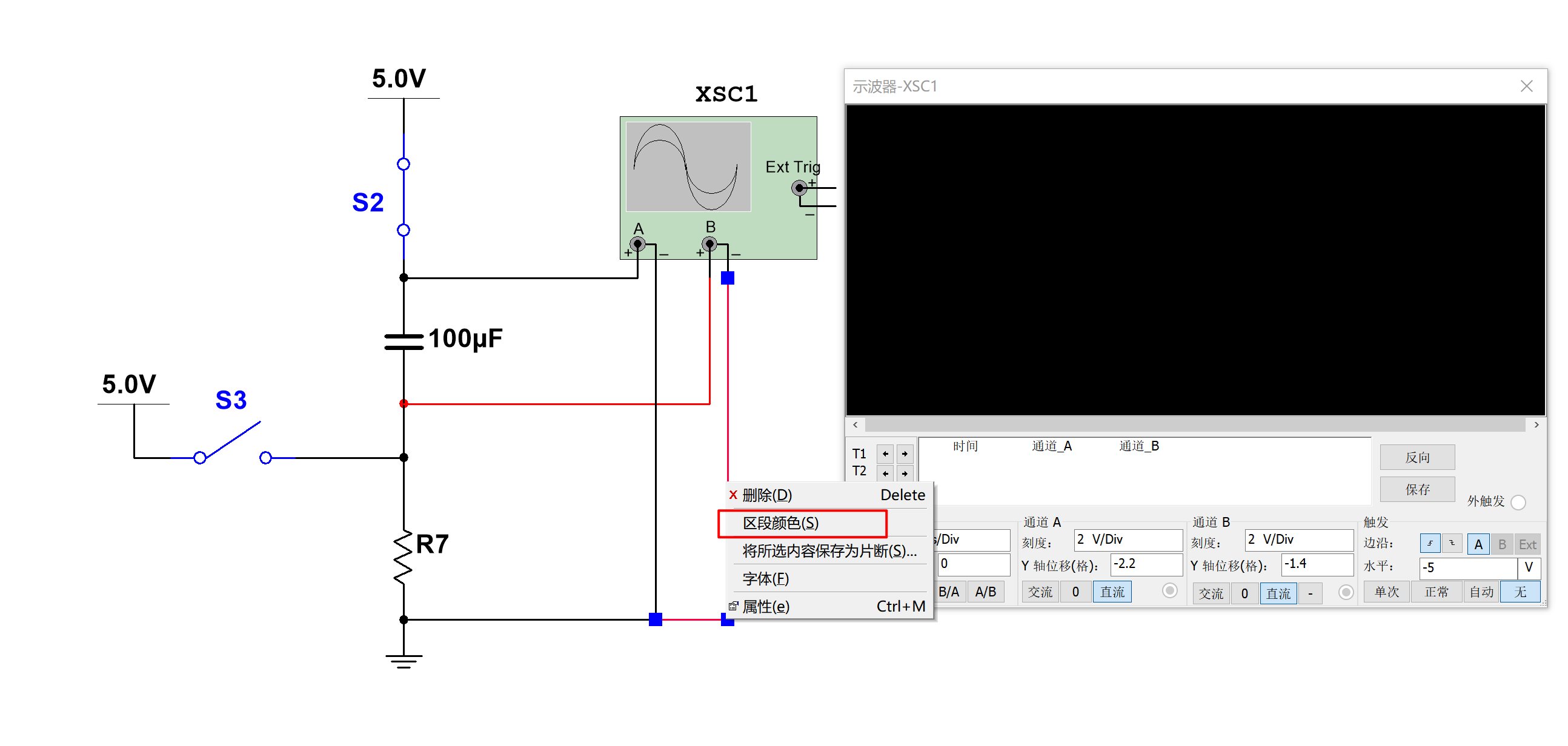

选择通道的延长线，右键，选择区段颜色，如图1；

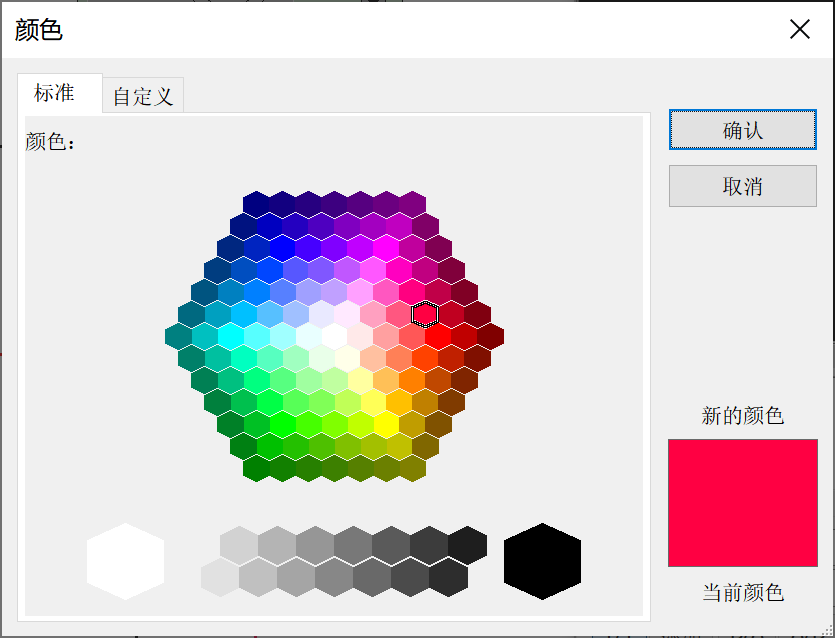

选一个喜欢的颜色，比如说红色，点击确认即可，如图2，那么B通道的曲线颜色就会是红色，A不选则是白色曲线。

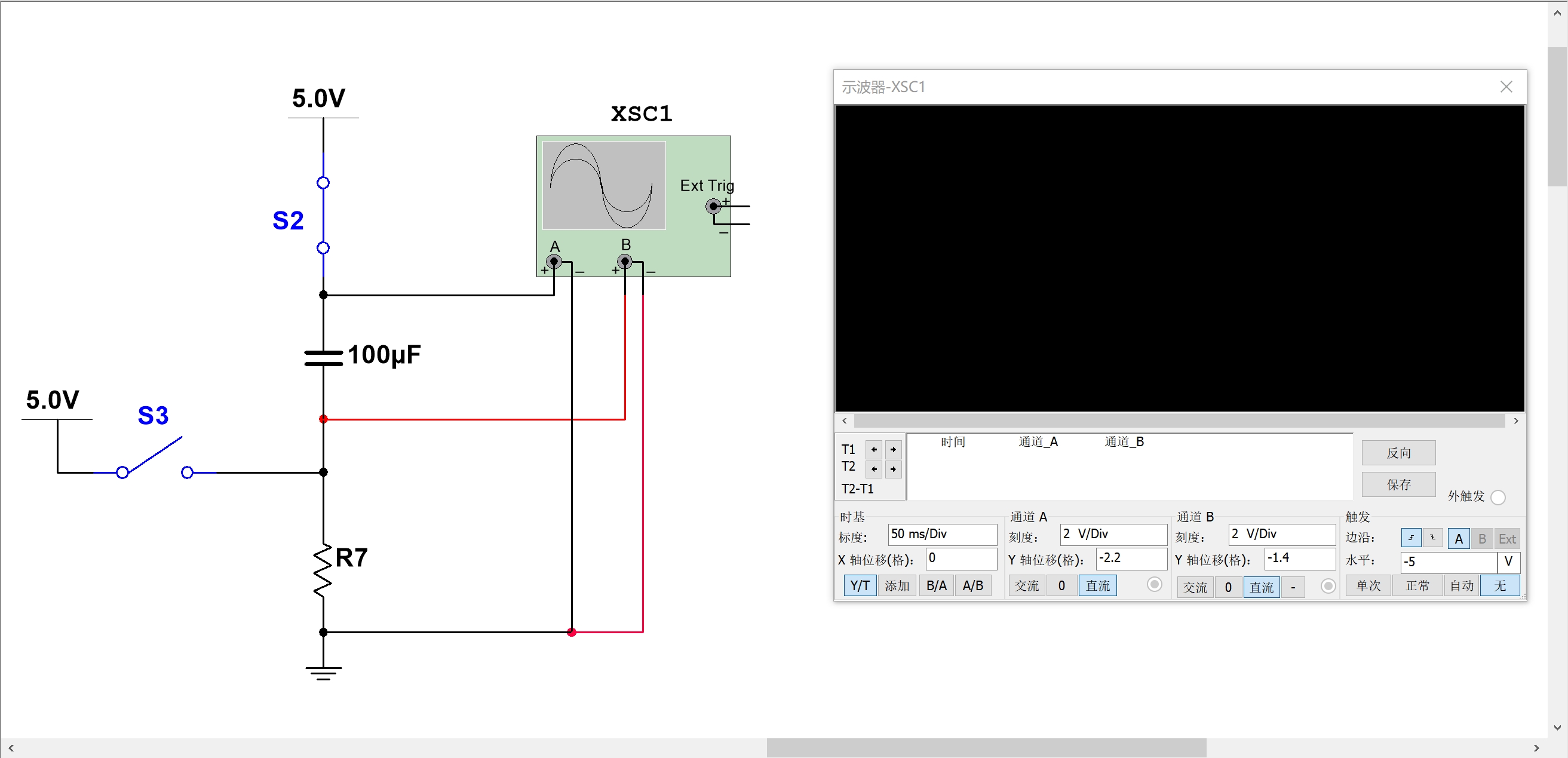

3.设置好就如图所示

2，如何仿真？

1.比如说点一下开关S2，S2就意味着关闭，此时点一下绿色按钮，代表着运行，红色按钮代表停止，两条竖杠代表暂停。

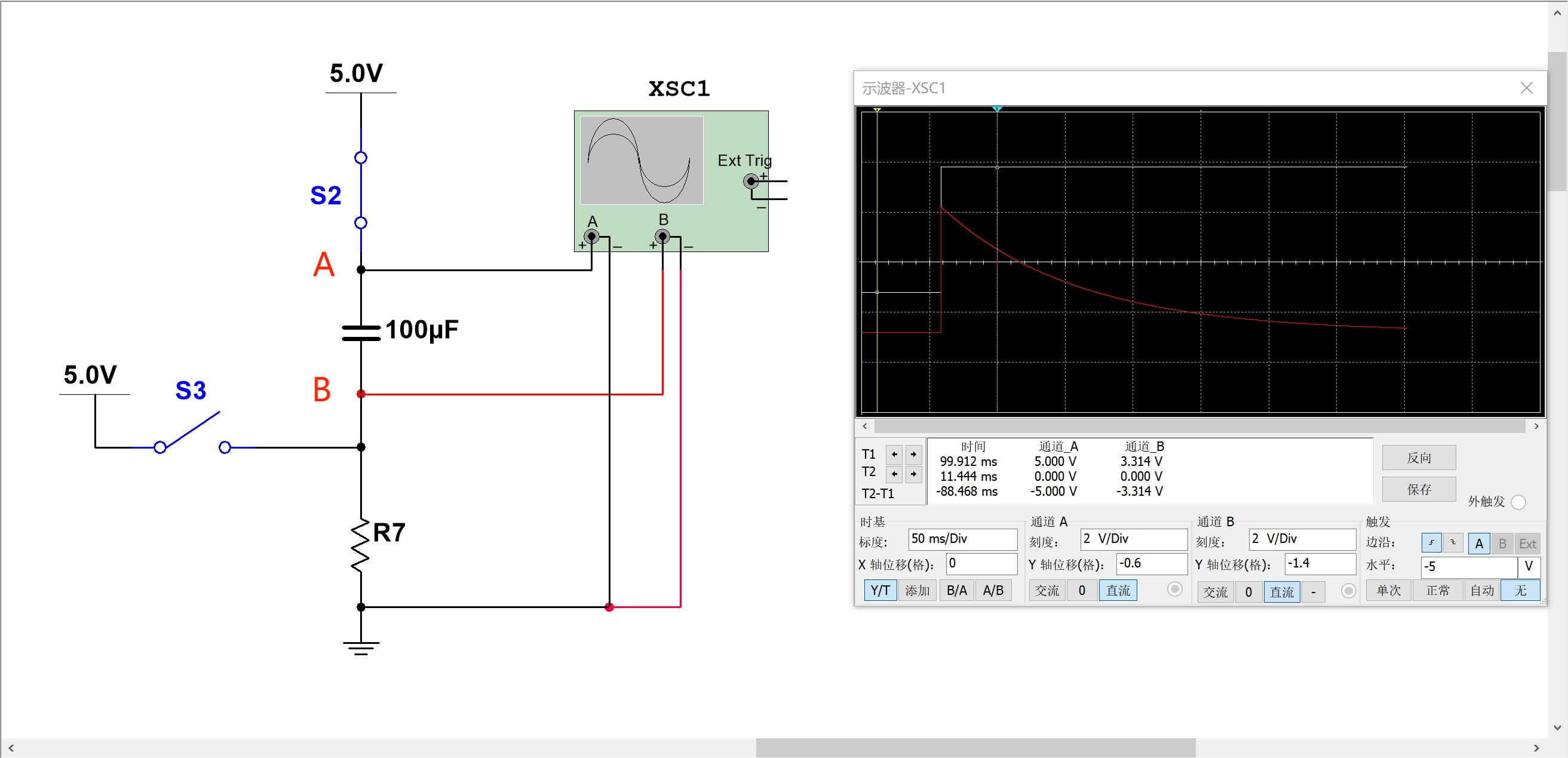

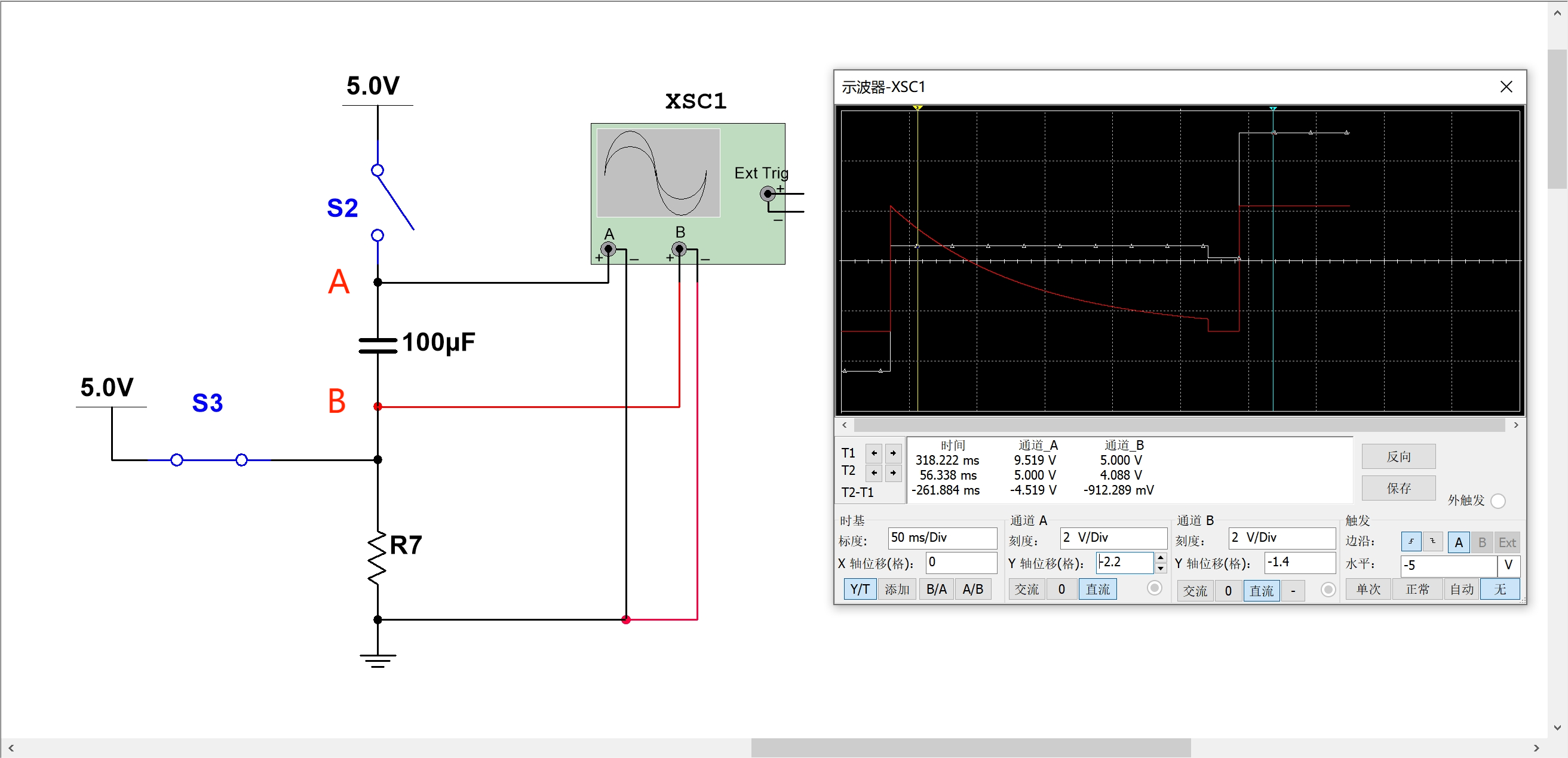

2.此时你就能看到红色曲线和白色曲线在示波器的屏幕上流动了，调整量程2V/格，时基挡位可以调整50ms/格，并且我可以利用光标T1,T2来看下电压瞬态的电压有多大，T2-T1的周期有多长时间，通道A和B有多少电压，非常方便实现电容两端电压不变理论仿真。

是不是很方便就能实现现实生活中示波器的功能，现在只需要软件就能搞定。

欢迎一键三连~
