华为WLAN无线网络-直连模式、隧道模式ensp实验配置

博客主页：ayue520.cn

本文章是采用了两种wlan转发模式做实验，分别为：直连模式转发跟隧道模式转发

目录

一、拓扑图

二、实验要求

三、配置各设备ip，静态路由及接口模式trunk

四、HX-SW配置DHCP

五、AC配置wlan

---

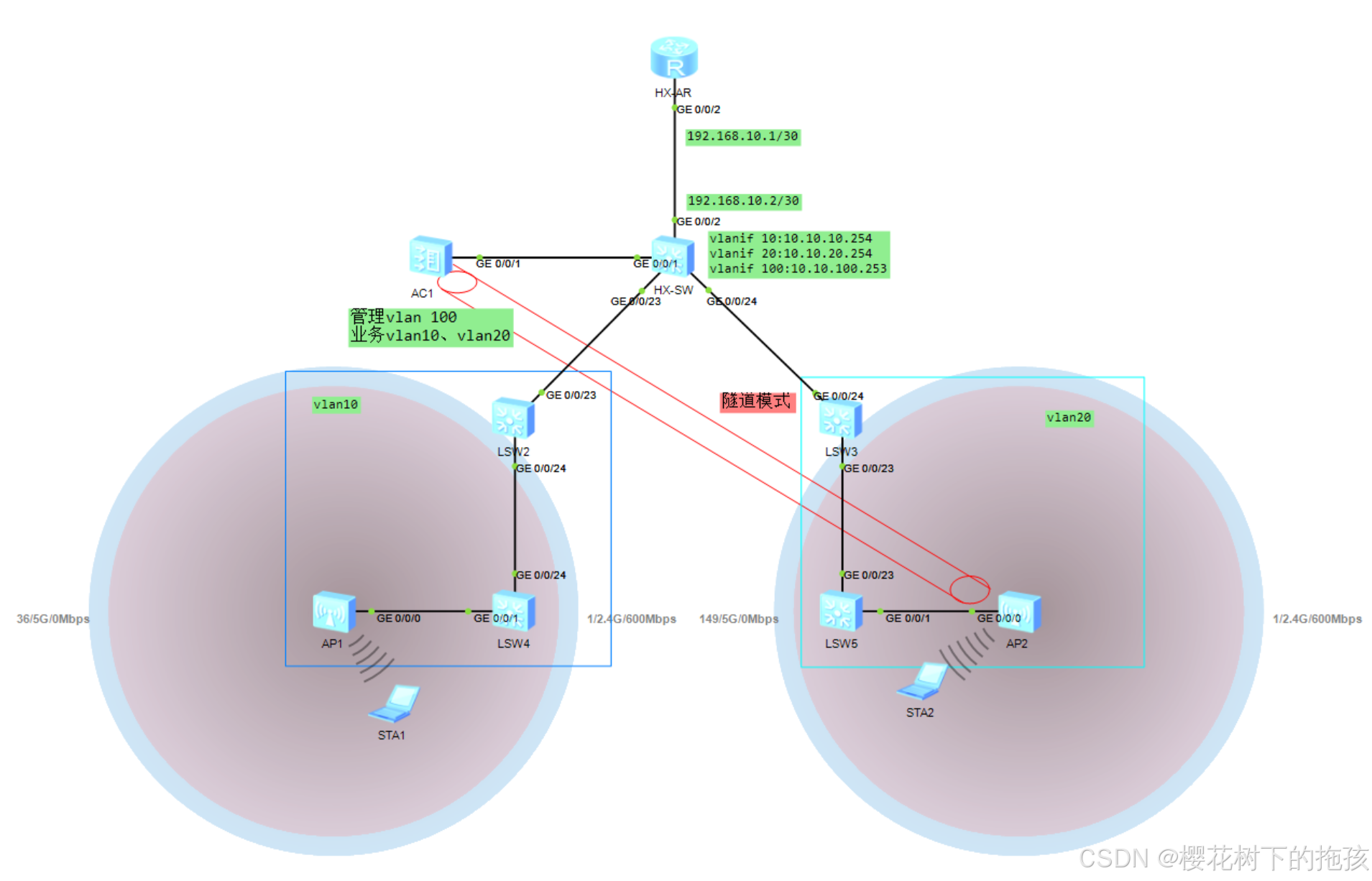

一、拓扑图

如下：

二、实验要求

1、AP管理VLAN 100，管理IP为10.10.100.254；
2、业务VLAN10，VLAN20；
3、DHCP由HX-SW提供：
        vlan 10 dhcp ：10.10.10.0网段
        vlan 20 dhcp：10.10.20.0网段
        vlan 100 dhcp：10.10.100.0网段
各vlanif接口ip：
        vlanif 10 ：10.10.10.254
        vlanif 20 ：10.10.20.254
        vlanif 100 ：10.10.100.253
4、其中业务vlan 10采用直连模式转发，业务vlan 20采用隧道模式转发

三、配置各设备ip，静态路由及接口模式trunk

HX-AR路由器

system-view
sysname HX-AR
#进入接口配置ip
interface LoopBack 0
ip address 172.16.10.20 24
interface GigabitEthernet 0/0/2
ip addres
