用SoildWorks绘制渐开线直齿圆柱齿轮啮合装配体

SolidWorks齿轮建模-CSDN博客icon-default.png?t=N7T8https://blog.csdn.net/2303_80660708/article/details/134240538除了我之前讲到的SoildWorks齿轮的建模方法之外,我们还可以使用渐开线法来进行齿轮绘制。

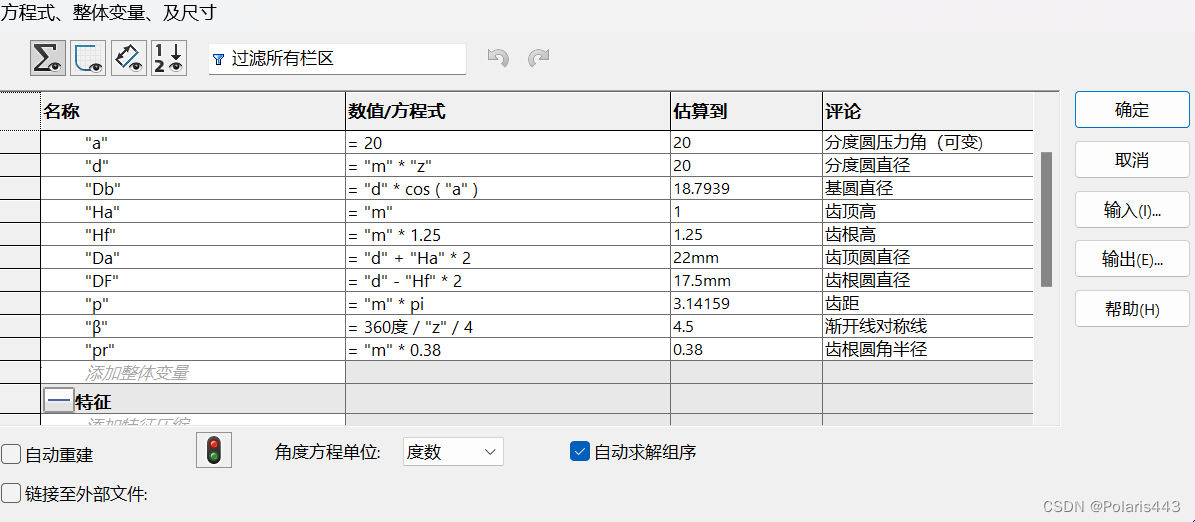

首先,我们需要建立一系列方程式方便之后参数的标注和更改。

渐开线在齿轮系统设计中有重要作用,能降低噪音、减少齿面磨损并提高传动效率;而在我们齿轮的绘制中,与齿根,齿距等相关参数有关。以下为渐开线坐标方程:

Xt=“Db”cos(t)/2+“Db”tsin(t)/2

Yt=“Db”sin(t)/2-“Db”tcos(t)/2

再补充一个很重要的参数:

两齿轮圆心距:(d1+d2)/2
