使用SOLIDWORKS方程式绘制渐开线齿轮

       在SOLIDWORKS中，有时需要在参数之间建立关联，但这种关联却无法通过使用几何关系或常规的建模技术来实现。这时我们就可以使用方程式来建立模型中尺寸之间的数学关系。在方程式驱动的曲线中最经典的就是渐开线了，这也是绘制齿轮时不可或缺的线条类型。

       齿廓为渐开线的齿轮统称为渐开线齿轮。渐开线齿轮的齿形由渐开线和过渡线组成，齿轮的端面齿廓为圆的渐开线，大端的理论齿廓为球面渐开线。渐开线齿轮可利用变位的方法避免根切,改善啮合指标和提高轮齿强度等，因其具有的众多优点，渐开线成为了应用最广的一种齿轮曲线。

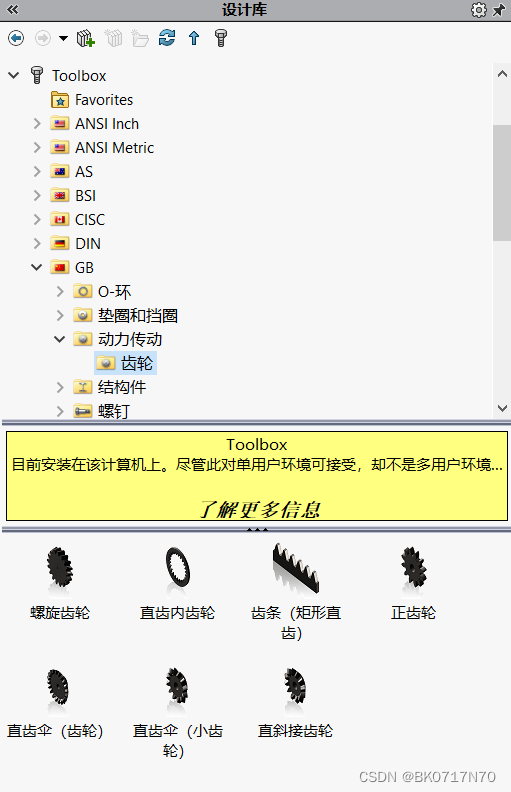

       在平常的设计工作中，通常会使用SOLIDSWORKS设计库中的Toolbox功能来直接得到我们想要的齿轮类型。如螺旋齿轮、直齿内齿轮、正齿轮等。而本文将以渐开线直齿内齿轮为例，示范如何使用SOLIDWORKS方程式链接驱动的方式绘制渐开线齿轮。

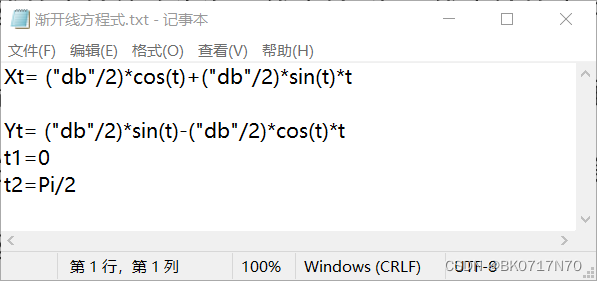

       首先我们选择上方的工具——方程式来插入直齿内齿轮
