[模电实验]期末总结笔记V2.0

负反馈放大器

实验原理图

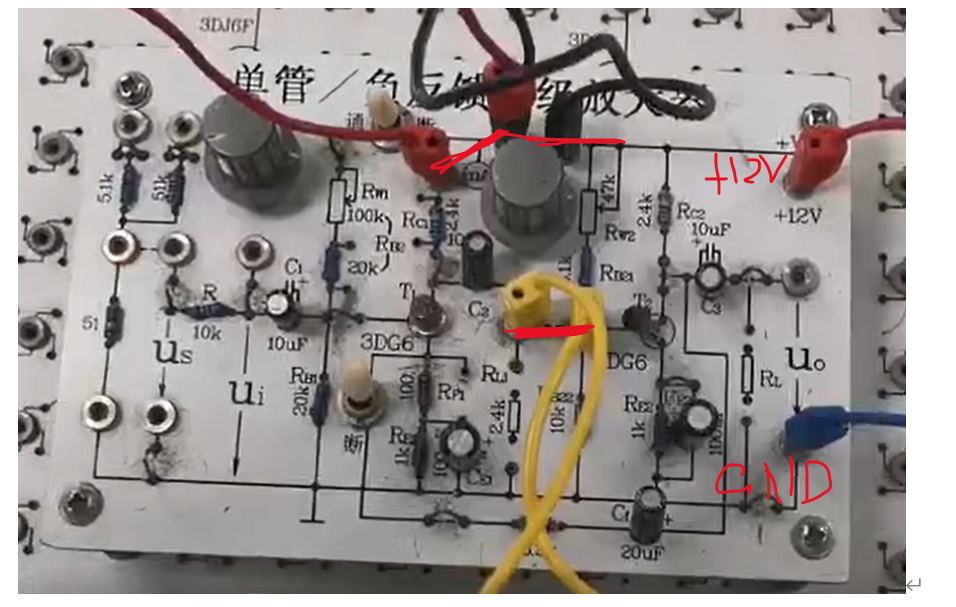

实验接线图

实验步骤

1.实验准备

按图组装好电路（虚线要连接上，开关要导通，旋钮顺时针拉满）

然后要调整好静态工作点，让两个三极管T1和T2都在合适的静态工作区（调节旋钮让UE1=2mA1.1KΩ=2.2V UE2=2mA1KΩ=2V）

2.测量静态工作点

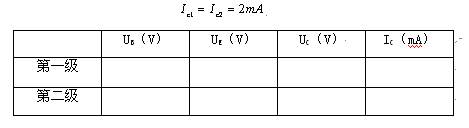

按上图连接实验电路，取UCC＝＋12V，Ui＝0（关闭信号源或者不接入），用直流电压表分别测量第一级、第二级的静态工作点，要求 。记入下表

3.测试基本放大器的各项性能指标

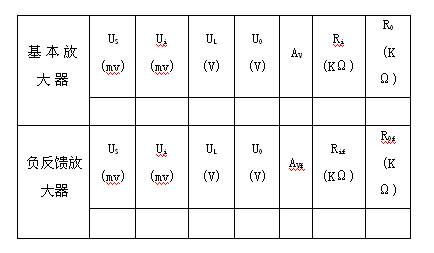

Us接入f＝1KHZ，Vpp=20mV正弦信号（确定是Us），用示波器监视输出波形uO，在uO不失真的情况下，用示波器测量US、Ui、UL，Uo(注意2.4K RL的接入情况)。填入记入上表。(此时没有断开负反馈开关，数据记入下表负反馈的一行)
计算值

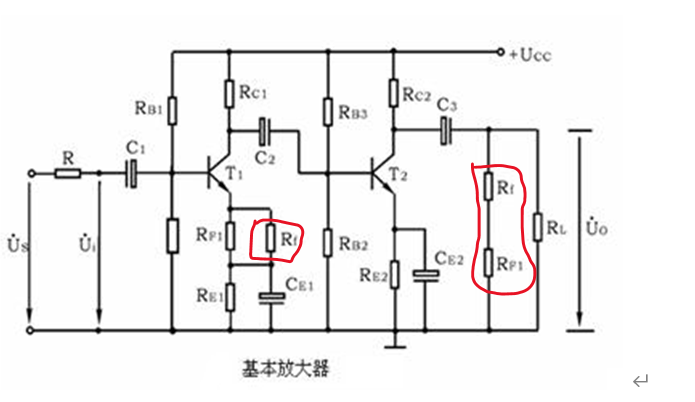

保持1的静态工作点，将实验电路按图2-23改接，把Rf断开后分别并在RF1和RL上，其它连线不动。（就是把负反馈的开关断开，然后在RF1旁边并上8.2KΩ，滑阻滑出8.3KΩ接线到Uo两端，然后RL上接入一个2.4K的电阻）

数据处理

Av=-Uo/Ui （共射是反相，注意负号)

注意事项

​ 1. 分压式共射放大电路有Ic=Ie

​ 2.实验易错点：接入8.2K和8.3K目的等效负反馈，所以负反馈开关断开才有这两个电阻

​ 3.实验易错点：2.4K的RL是为了测量输出电阻，有RL示波器是UL，无RL示波器是Uo

射极跟随器

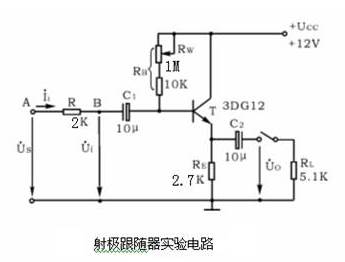

实验原理图

按图2-29组接电路

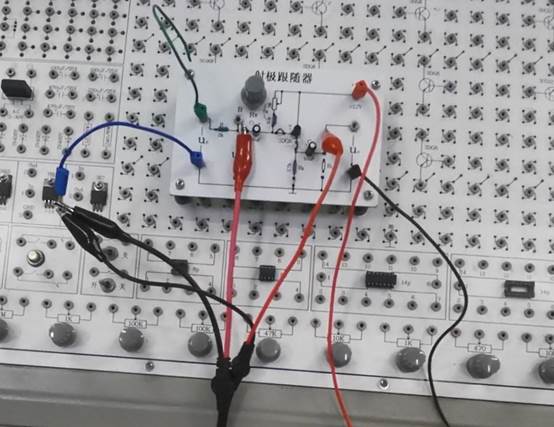

实验接线图

实验步骤

1. 静态工作点的调整

接通＋12V直流电源，在B点加入f＝1KHz Vpp=6V的正弦信号Ui，输出端用示波器监视输出波形，反复调整RW及信号源的输出幅度，使在示波器的屏幕上得到一个最大不失真输出波形，然后置ui＝0（就是关闭信号源），用直流电压表测量晶体管各电极对地电位（黑表笔始终接地），

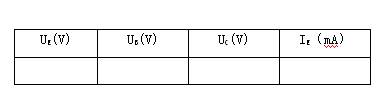

将测得数据记入表2-30。

在下面整个测试过程中应保持RW值不变（即不要动旋钮了）。

2． 测量电压放大倍数Av

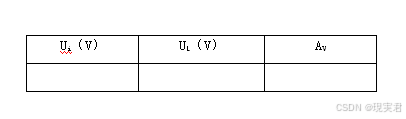

接入负载RL＝1KΩ（建议断电接入），在B点加f＝1KHz Vpp=6V的正弦信号ui，调节输入信号幅度（此时波形应该会失真,所以需要慢慢调小信号源的Vpp），用示波器观察输出波形uo，在输出最大不失真情况后，用交流毫伏表（用示波器读取峰峰值）测Ui(不要直接用信号源的设置值)、UL值。记入表2-31。

放大倍数Av=Ui/UL （一定小于1）

3． 测量输出电阻R0

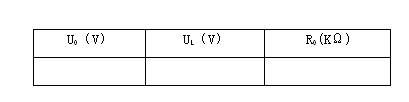

在上个表格条件基础上，用示波器监视输出波形，测空载输出电压UO，有负载时输出电压UL，记入表2-32。

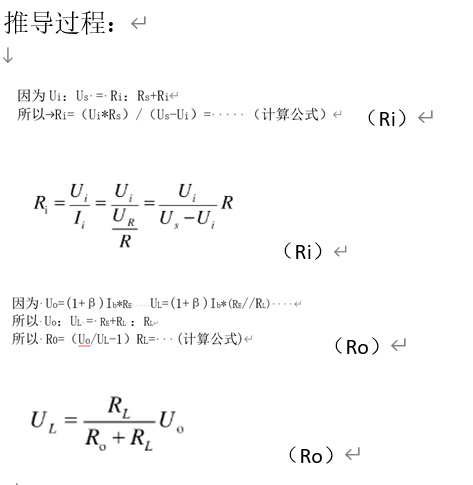

因为 Uo=(1+β)IbRE UL=(1+β)Ib(RE//RL)

所以 Uo：UL = RE+RL ：RL

所以 R0=（Uo/UL-1）RL= (计算公式)

4． 测量输入电阻Ri

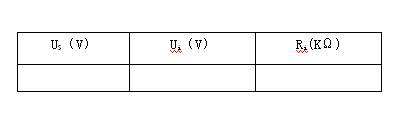

在A点加f＝1KHz的正弦信号uS，用示波器监视输出波形，用交流毫伏表分别测出A、B点对地的电位US、Ui，记入表2-33。

因为Ui：Us = Ri：Rs+Ri

所以 Ri=（Ui*Rs）/（Us-Ui）= （计算公式）

注意事项

a.考试时可能接入的负载不一样
b.理想射极跟随器的输入输出波形应该是同相等大

c.输入电阻大、输出电阻小

差动放大电路

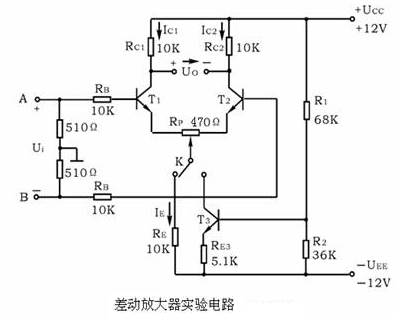

实验原理图

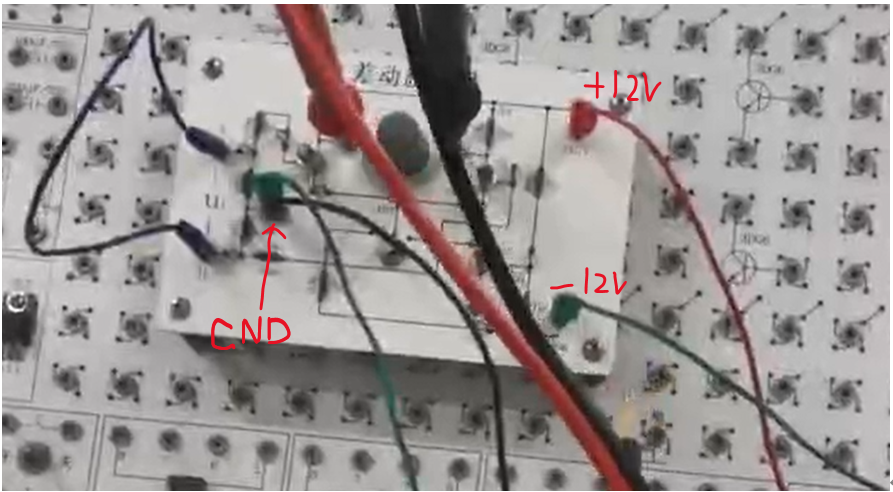

实验接线图

实验步骤

按图2-36连接实验电路，开关K拨向左边构成典型差动放大器.

1.测量静态工作点

信号源不接入。将放大器输入端A、B短接，接通±12V直流电源，用直流电压表测量输出电压UO，调节调零电位器RP（调节旋钮），使UO＝0V。 调节要仔细，力求准确。

零点调好以后，用直流电压表测量T1、T2管各电极电位及射极电阻RE两端电压URE，记入表2-37。（主意所有量测量时黑表笔接地，除了URE）

计算值

Ic=（12-Uc）/Rc

Ib=Ub/（10K+512）≈Ub/Rb

Uce=Ue-Uc

2.测量差模电压放大倍数

断开AB端导线，双12V电源也接好，将函数信号发生器的红笔端接放大器输入A端，黑笔端接放大器输入B端构成单端输入方式，调节输入信号为频率f＝1KHz Vpp=100mv的正弦信号，并使输出旋钮旋至零， 用示波器监视输出端（集电极C1或C2与地之间，使用两个通道示波器，可见反相正弦）。

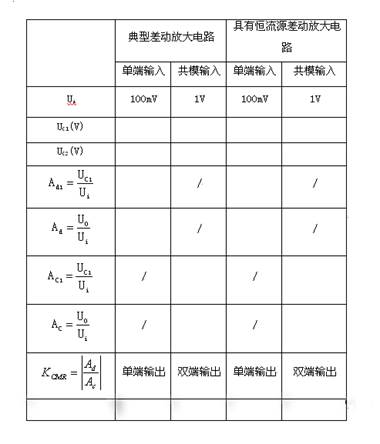

在输出波形无失真的情况下，用交流毫伏表（示波器）测Ui，UC1，UC2，记入表中（下图表），并观察ui，uC1，uC2之间的相位关系及URE随Ui改变而变化的情况。

3.测量共模电压放大倍数

将A、B点用导线短接，信号源接A端，黑表笔接地，构成共模输入方式， 调节输入信号f=1kHz，Ui=1V，在输出电压无失真的情况下，测量UC1， UC2之值记入表2-38，并观察ui， uC1， uC2之间的相位关系及URE随Ui改变而变化的情况（同相） 。开始填表吧

4.具有恒流源的差动放大电路性能测试

将图2-22电路中开关K拨向右边，构成具有恒流源的差动放大电路。重复内容单端情况和共模情况的要求，记入表2－38，就是上图表。

5.计算共模抑制比：

共模抑制比是衡量运算放大器对共模信号抑制能力的一个重要指标。它定义为差模增益（Ad）与共模增益（Ac）之比的绝对值:

RC正弦波振荡器

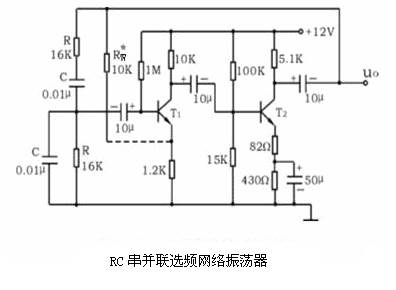

实验原理图

RC串并联选频网络振荡器

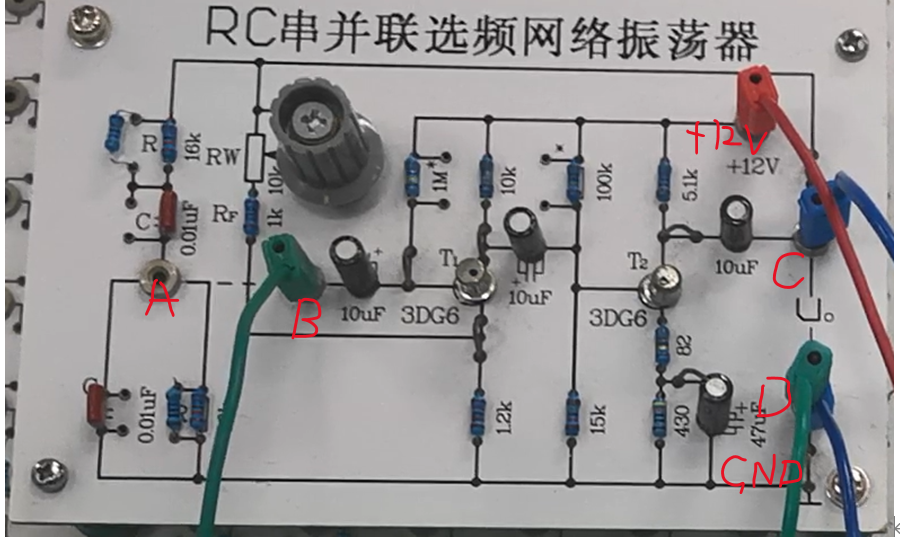

实验接线图

实验步骤

1.按图2-39组接线路
2.断开RC串并联网络（A与B断开），将RW顺时针旋到底，用电压表开始测量静态工作点，填入下表（黑表笔一直接地）。

3.接通RC串并联网络（连接AB点，接入振荡波形），并使电路起振（供电），用示波器观测输出电压uO波形，逆时针慢慢调节RW使获得满意的正弦信号(波形最大不失真且稳定)，记录波形及其参数(峰峰值及周期)。
4.测量振荡频率，并与计算值( )进行比较。

振荡频率f0=1/(2πRC) 如图上 1/(2π0.01μ16K)

电路放大倍数Au=U0/Ui

5.改变R或C值，观察振荡频率变化情况。

振荡频率f0=1/(2πRC) RC变了

易错点：改变R、C时是需要即改变串联RC也需要改变并联RC使得串并联RC值一样。

6.测量RC串并联选频网络的幅频特性

断开RC串并联网络，并在CD两端接入的信号。（断开A、B点，并且从C、D点接入输入波形，示波器接A、D两端） （之前是研究放大器，现在是研究RC串并联）

改变f应该符合幅频特性：

5.改变R或C值，观察振荡频率变化情况。

振荡频率f0=1/(2πRC) RC变了

易错点：改变R、C时是需要即改变串联RC也需要改变并联RC使得串并联RC值一样。

6.测量RC串并联选频网络的幅频特性

断开RC串并联网络，并在CD两端接入的信号。（断开A、B点，并且从C、D点接入输入波形，示波器接A、D两端） （之前是研究放大器，现在是研究RC串并联）

改变f应该符合幅频特性：
