【25蓝桥杯】EDA赛道 EDA经验分享V2.0

PCB走线经验分享V2.0【25年蓝桥杯】【嘉立创EDA赛道】

参考链接

1.模块练习 | 嘉立创EDA教育与开源文档中心
2.考试题型 | 嘉立创EDA教育与开源文档中心
3.参考设计 | 嘉立创EDA教育与开源文档中心
4.01 关于PCB中蛇形走线_蛇形线间距-CSDN博客

1.多边形填充技巧

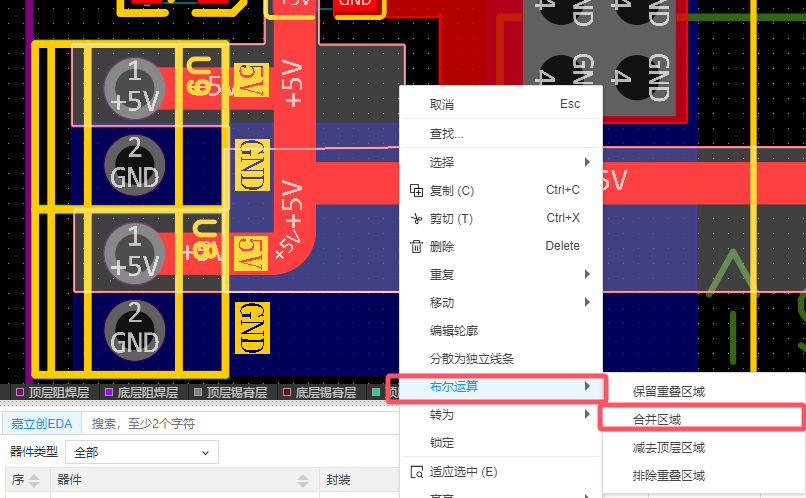

有时不规则多边形不能一步确定，可以按住Ctrl后选择需要合并的几个多边形，进行合并（所以可以先用矩形填充）

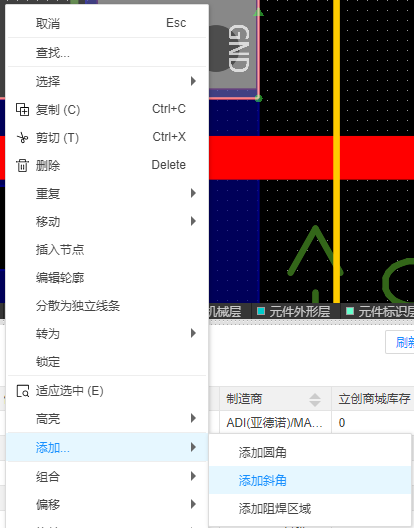

填充后建议添加斜角或者圆角

2.走线宽度

​ 理论上题目要求最小走线是多少，信号线就按照极限值来，但是电源线或者电机线应该更粗一些
1A电流走12mil 1.5A电流走22mil 2A电流走32mil 3A走55mil

3.天线

⚠️️天线位置：应放置在PCB板边，优先放置在四周角落，避免放置在PCB中心区域。如果使用外置天线，反馈线应远离其他信号线；
⚠️净空区设置：禁止在天线区域放置任何器件以及导线，保持天线区域净空；
⚠️元件间距：天线远离干扰器件，比如CPU、DC-DC、USB、Flash等有传输高频信号的电路，布局时放到不同一侧；

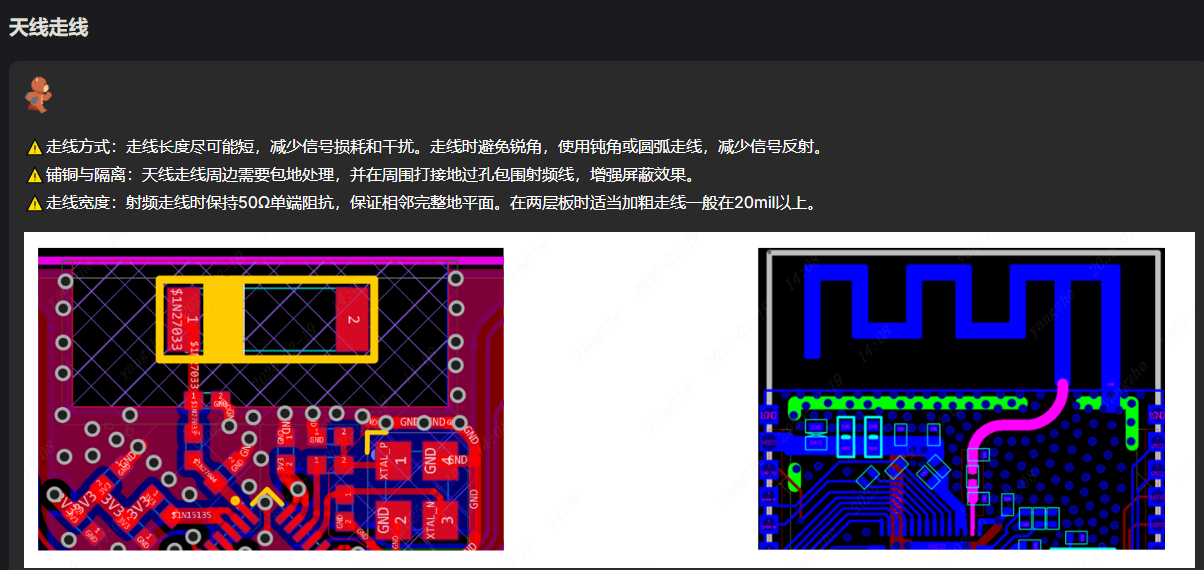

⚠️匹配电路：射频电路需预留π型匹配电路，靠近芯片端放置，布局时也需按π型结构摆放；⚠️走线方式：走线长度尽可能短，减少信号损耗和干扰。走线时避免锐角，使用钝角或圆弧走线，减少信号反射。
⚠️铺铜与隔离：天线走线周边需要包地处理，并在周围打接地过孔包围射频线，增强屏蔽效果。
⚠️走线宽度：射频走线时保持50Ω单端阻抗，保证相邻完整地平面。在两层板时适当加粗走线一般在20mil以上。

1.ESP32

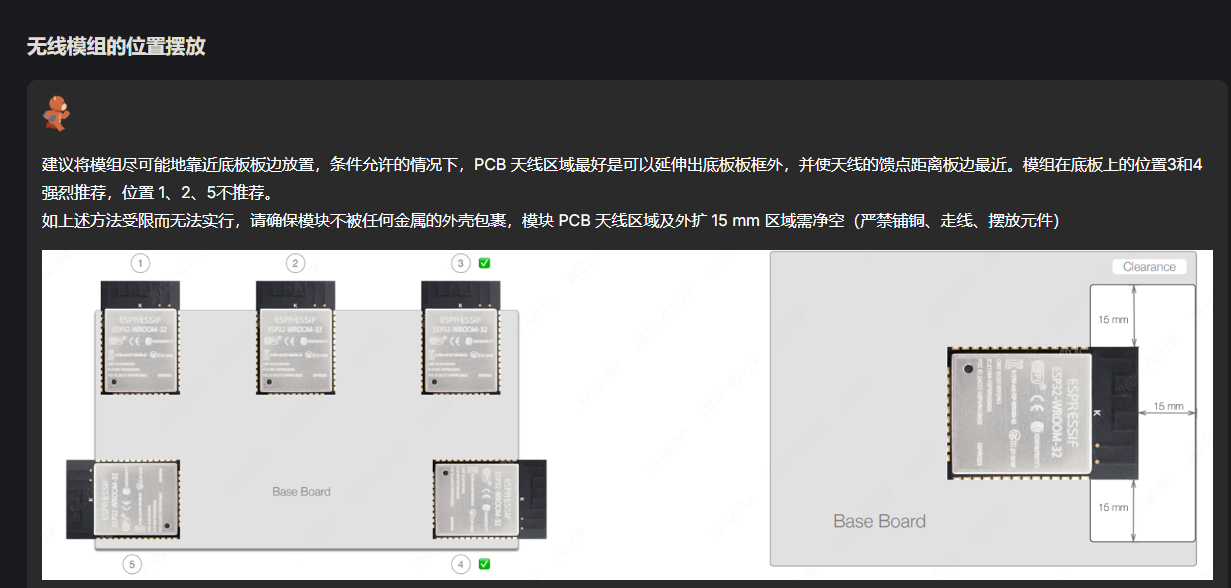

建议将模组尽可能地靠近底板板边放置，条件允许的情况下，PCB 天线区域最好是可以延伸出底板板框外，并使天线的馈点距离板边最近。模组在底板上的位置3和4强烈推荐，位置 1、2、5不推荐。
如上述方法受限而无法实行，请确保模块不被任何金属的外壳包裹，模块 PCB 天线区域及外扩 15 mm 区域需净空（严禁铺铜、走线、摆放元件）

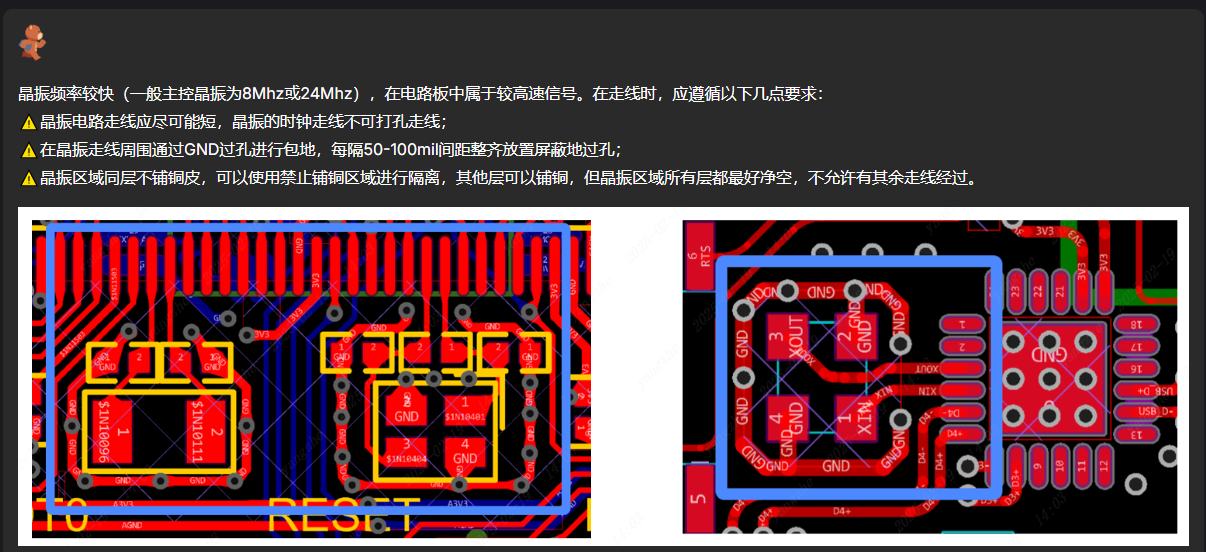

4.晶振

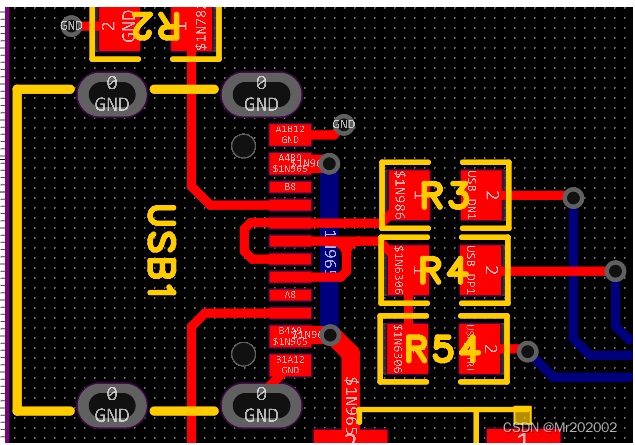

5.USB接口

USB要走差分线（差分！！！），能不打孔尽量不要打孔。如果长度不够可以走蛇形线，进行等长处理。

6.继电器

继电器底部禁止铺铜

7.信号线

​ 如：UART、RS232、RS485的Rx和Tx。IIC、SPI等信号线要等长

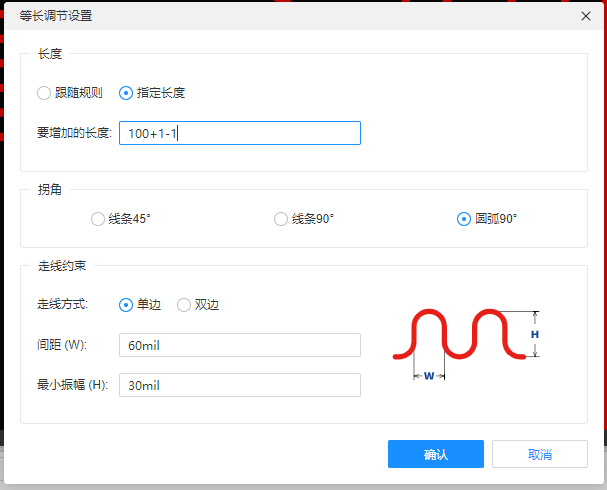

设置增加长度时可以用±*/运算，拐角设置成圆弧90度（即蛇形等长），走线方式按实际空间来，振幅至少设置为3倍线宽，间距至少设置为2倍振幅
这样才能保证信号完整性，避免串扰。

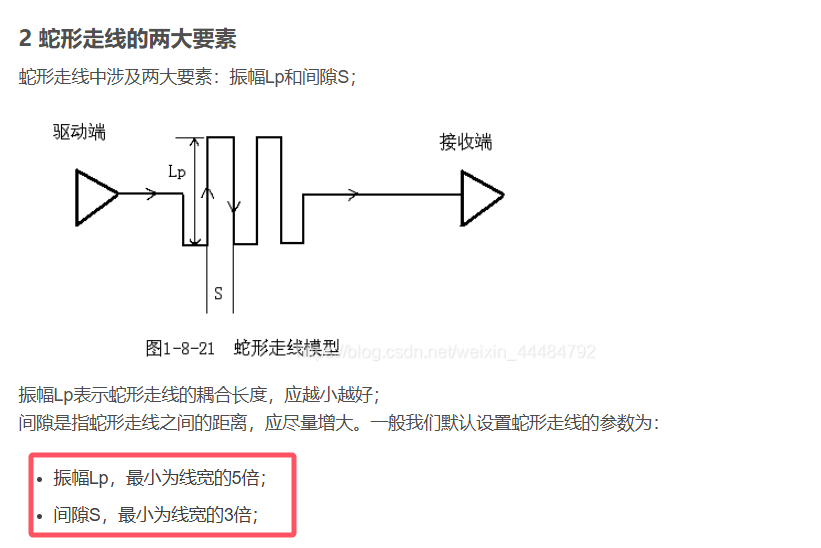

当然蛇形还有一个标准（如图）

8.电感

电感下面设置禁止区域

9.保险丝

保险丝下面设置禁止区域

10.电池、电机驱动芯片、电源芯片、继电器

如：DC接口、RTC时钟、TB6612、AMS1117等
1A电流走12mil 1.5A电流走22mil 2A电流走32mil 3A走55mil

11.模拟地和数字地分离

原理图上用不同的网络，连接在一起时用0欧姆电阻连接

12.网络颜色

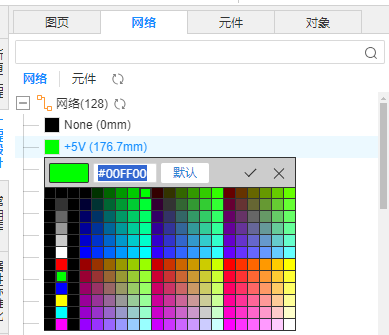

区分网络可以帮助自己更好的走线，想展示走线给评委可以设置好颜色，如果线走得不好就不要设置了，容易被评委看到缺陷

效果图

12.芯片走线

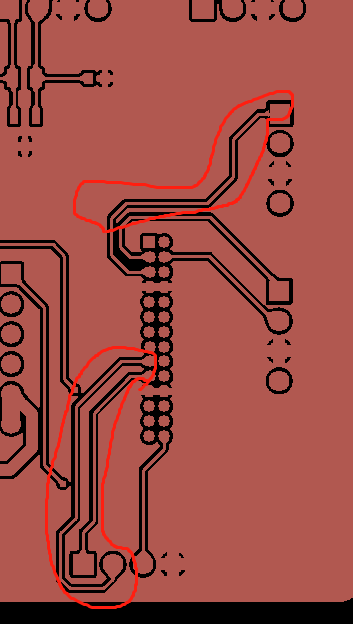

1.不要从焊盘旁边走线（特别是最两边的焊盘）

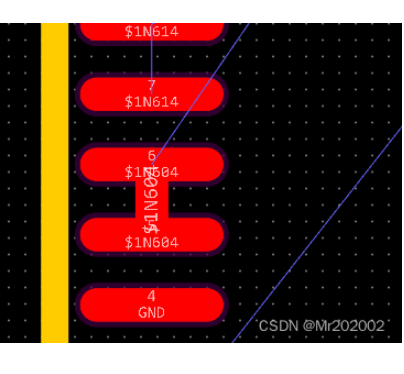

2.不要走H形状的走线（特别是相邻网络的焊盘）

13.顶层丝印！！！

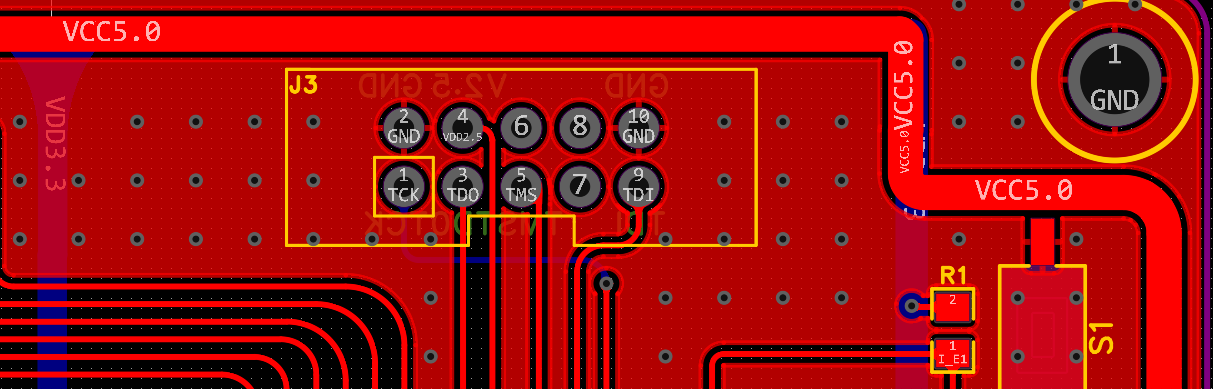

​ 特别要注意的是：引脚编号、串口的TXD和RXD、电源的Vcc和GND、调试接口SWC和SWD
​ 接线端子、排针排母

​ 格外要讲的是其他元件的丝印，切记要统一规范，不用杂乱摆放

14.铺铜

铺铜后后先要记得移除天线铜，和尖角（暂时也没找到什么高效移除天线铜的办法）。

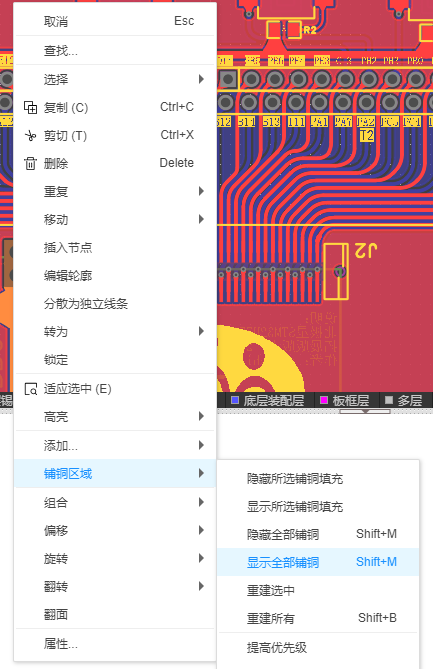

后隐藏铺铜，方便观察走线

15.地过孔

过孔不要随便乱打

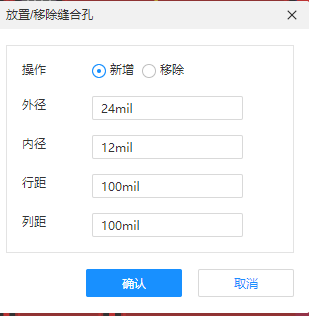

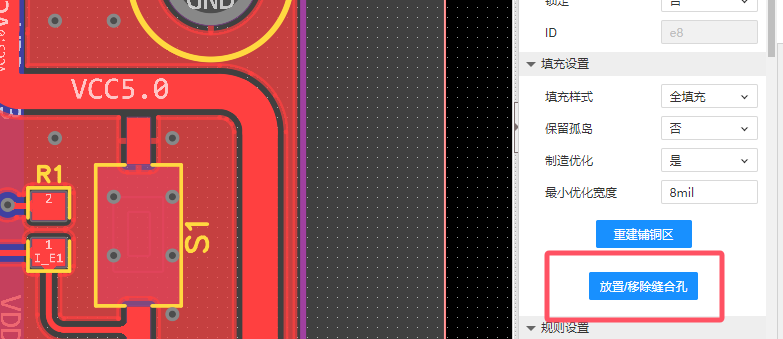

在铺铜后放置好缝合孔(批量过孔)，这样等间距方便好看

效果图

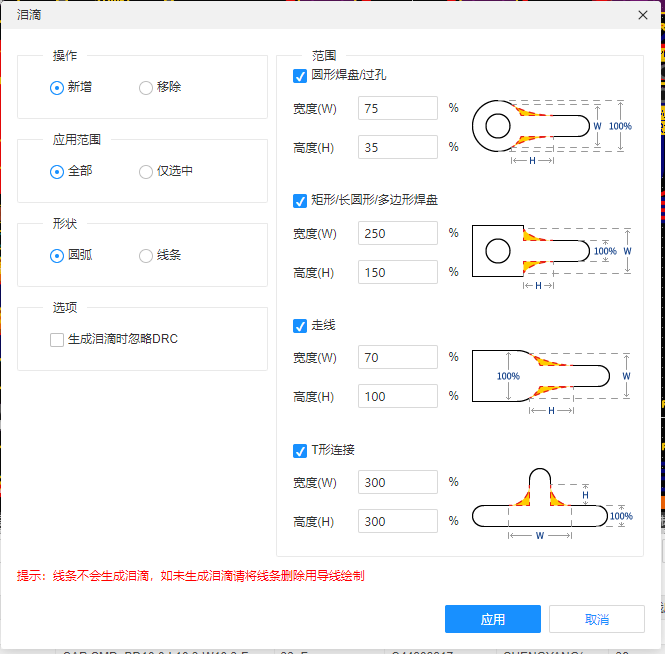

16.泪滴

​ 不要忘记了

17.DRC检查

​ 一定要通过，控制好时间

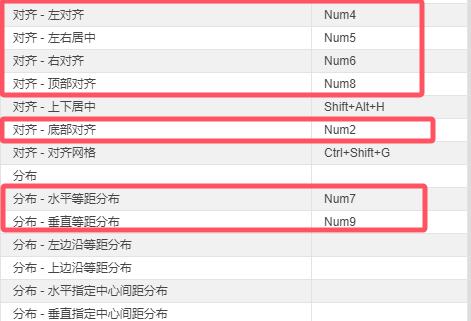

18.快捷键设置

经常要用的功能要设置好快捷键，例如有数字键盘的同学可以

​ 不要忘记了

[外链图片转存中…(img-LTcO8NtR-1744111429666)]

17.DRC检查

​ 一定要通过，控制好时间
[外链图片转存中…(img-3wgefJXl-1744111429666)]

18.快捷键设置

经常要用的功能要设置好快捷键，例如有数字键盘的同学可以
