自制无线充电器，成本仅10元!多协议，支持苹果动画

一、前言

        假期参加第七届全国大学生嵌入式芯片与系统设计竞赛做了一个有关无线充电的系统，当时买的无线充电模块还剩了好几个，于是想着随便弄一下改成一个像样的充电器，放桌上，平时回到实验室坐下，只要将手机或耳机随手一放就能够充电。参考了下Apple Magsafe的大小尺寸，说对标的话有些过分了，最后和Magsafe一样大，尽可能的做到最薄。

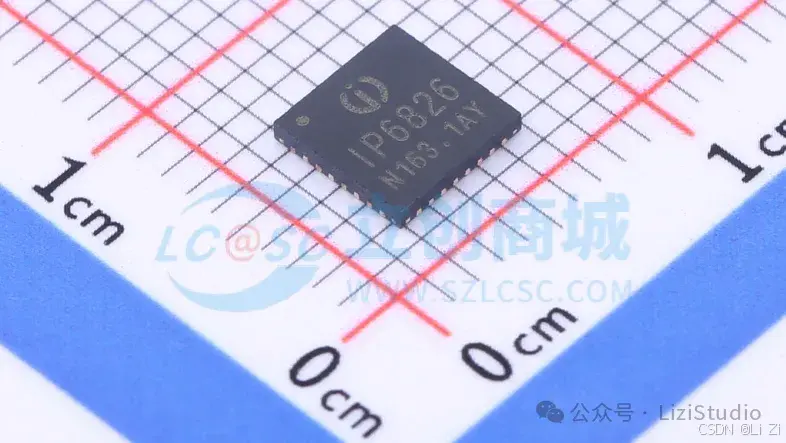

二、芯片    IP6826

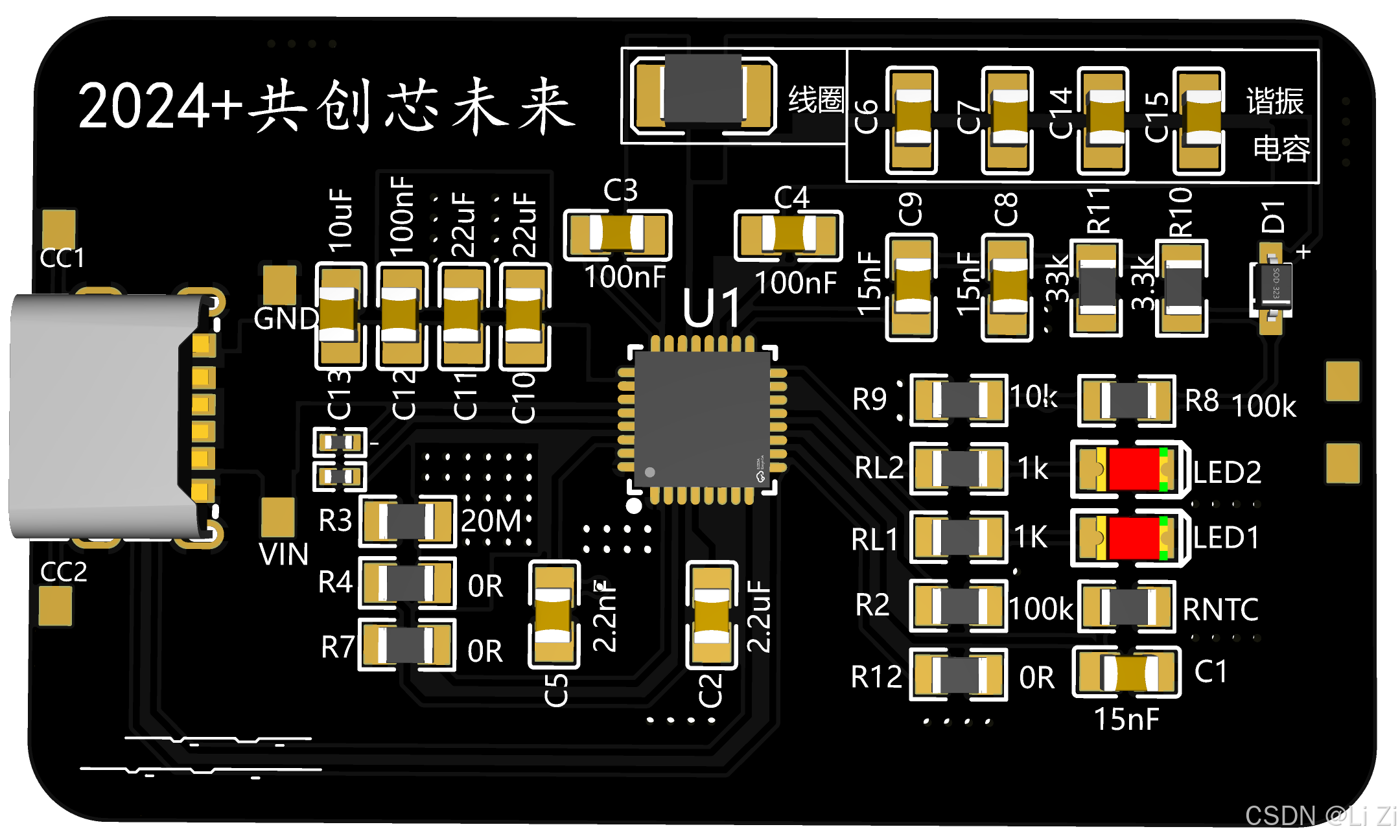

        采用INJOINIC(英集芯）IP6826，英集芯科技是国内领先的快充移动电源IC芯片供应商，提供多种快充标准和技术的解决方案，如QC4.0+，VOOC，PD等，最开始有自己画板子调试，但效果并不理想，并且买元件的成本比模块高，于是改来全买模块，省心省事儿。

        IP6826是一款无线充电发射端控制SoC芯片， 兼容WPC Qi v1.2.4最新标准，支持A11、A11a、MP-A2 线圈，支持5W、苹果7.5W、三星10W、15W 充电等多种协议，非常适合DIY。

5V 输入	5W应用
9V 输入	5W，7.5W，10W应用
12V 输入	5W，7.5W，10W，15W应用

三、实测

iPhone 实测

回到工位，如何优雅的充电
