单片微机原理（并行ADC0804,串行(ADC)TLC549）代码书写

        ADC（模数转换器，Analog-to-Digital Converter）是一种电子设备或电路，用于将连续的模拟信号（如电压或电流）转换成对应的数字信号（二进制数）。使模拟信号（如传感器信号、音频信号）可以被数字设备（如微控制器、数字信号处理器）处理、存储和传输。

         课程中主要介绍了并行ADC0804,串行TLC549两种芯片，ADC具体知识网上查阅。

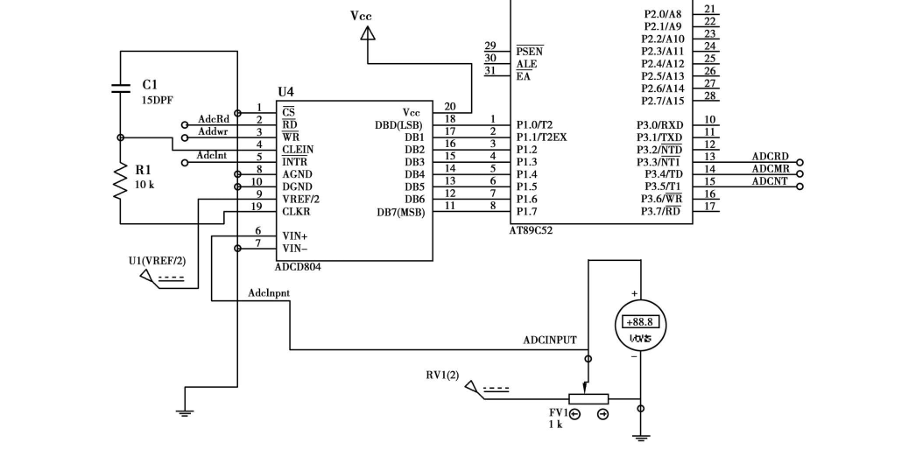

1.并行ADC0804

        并行ADC0804也比较简单，使用8个io口读取八个端口的状态，再将组成的八位二进制数转换成十进制数便得到ADC电压值，例：

float ADC_0804()
{
	float v_adc=0;
	u8    temp=0;

	adwr = 0;
	_nop_();
	adwr = 1;

	while(intr);
	P1 = 0xff;
	adrd = 0;
	_nop_();
	temp = P1;
	adrd = 1;

	v_adc = temp* (1.0/255)*5; //转换后的ADC值

    return v_adc
}

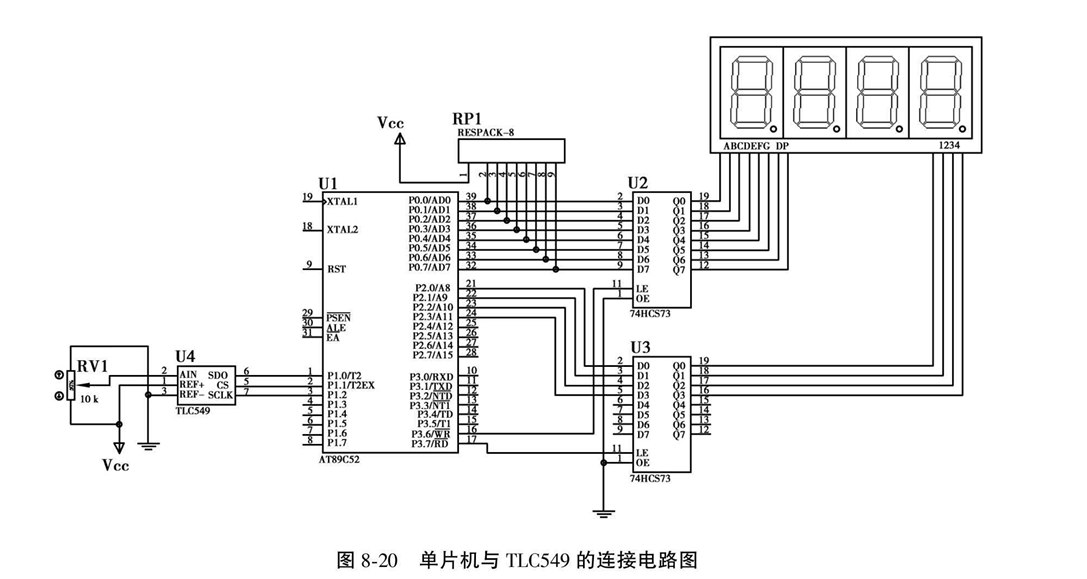

2.串行TLC549

        串行ADC芯片TLC549自身没有启动转换和转换结束信号，所以通过延时等待的方法读取转换结果，而每次读取TLC549都会启动AD转换。

float ADC_549()
{
	u8 t;
	u8 temp=0;
	float V_adc;

	CSF=0;

	for (t = 0; t < 8; t++)
    {
	SCLK = 1;
	temp <<= 1;
	if (SDO) temp = temp | 1;
	SCLK = 0;
    }

	CSF = 1;

	V_adc = temp*(5.0/255);//转换后的ADC值

	return V_adc;
}
