基于单片机的传送带计数系统

基于单片机的传送带计数系统

（仿真＋程序）

功能介绍

具体功能：

1.用独立按键控制传送带的启动或停止，在接电后电机不运转，当按键给脉冲后，单片机控制继电器，继电器控制电机开始运转，同时可利用按键控制电机停止运转。

2.用光电传感器检测通过其的产品数量，利用激光头射出激光照射到光敏模块，光敏模块接收此红外线，并将其放大、整流形成高电平信号。当有人或物挡住红外光时，接收管没有接收到红外信号，放大器将输出低电平。这个便是外部计数脉冲信号。这个计数脉冲信号送入 AT89C52单片机中进行计数控制，在经过扩展、显示驱动完成最后的显示过程。

3.用LCD显示传送带通过产品的数量，LCD显示预置数值与当前数值。

4.用矩阵键盘预置终值，当计数达到终值时，传送带停止，矩阵键盘可预置计数值、复位等功能。

具体功能：

基于单片机的传送带计数系统

按键功能：

1.点击设置按键，可以进入终值设置，通过矩阵键盘输入数字设置终止值，点击确定退出设置；点击设置归零，实现设置数值清零

2.点击开始后，电机转动，表示传送带开始工作，在没有点击光电传感器按键时，不会计数。点击停止，电机停止转动。

3.点击光电传感器按键后，开始计数，并实时显示在LCD显示屏第一行。

4.当累计的数值达到设置的终止值时，开始报警并停止计数。点击复位，计数清零。

添加图片注释，不超过 140 字（可选）

硬件设计

使用元器件：

单片机：AT89C51；

（注意：单片机是通用的，无论51还是52、无论stc还是at都一样，引脚功能都一样。程序也是一样的。）

设计资料

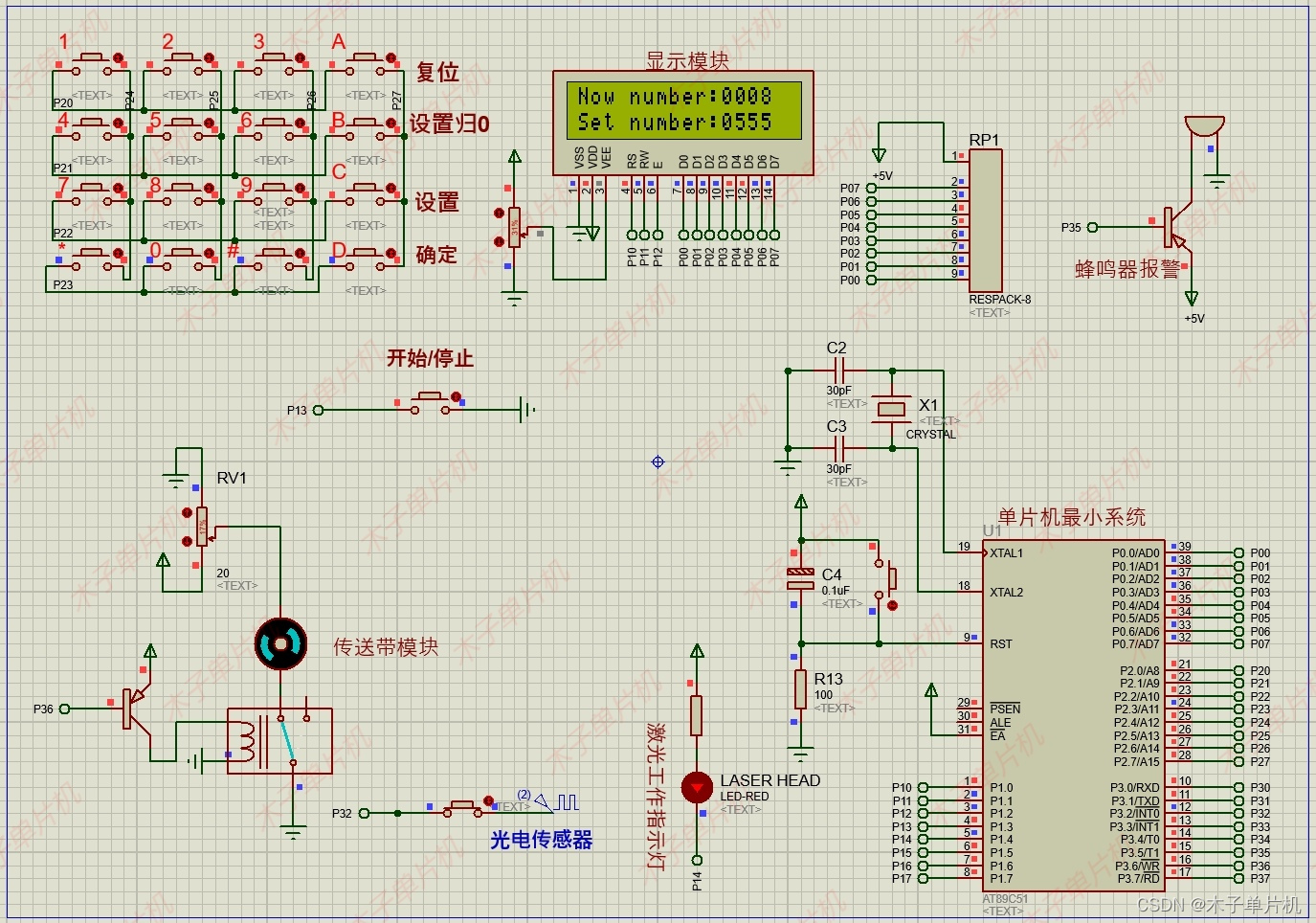

01仿真图

本设计使用proteus8.9版本设计具体如图！

添加图片注释，不超过 140 字（可选）

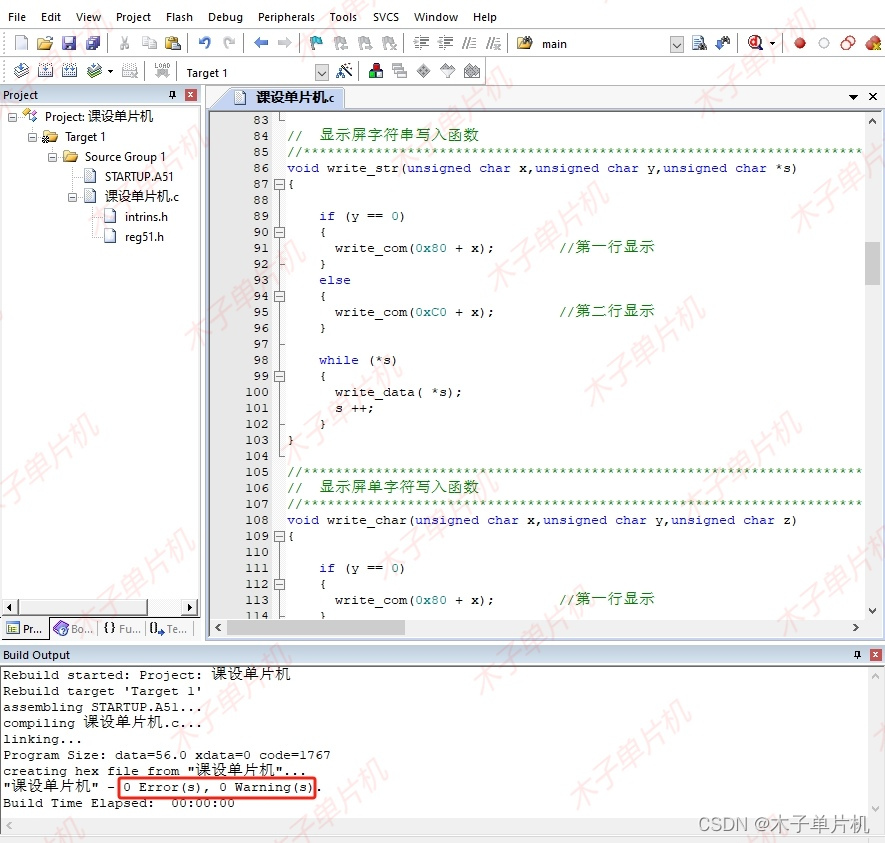

02程序

本设计使用软件keil5版本编程设计！具体如图！

添加图片注释，不超过 140 字（可选）

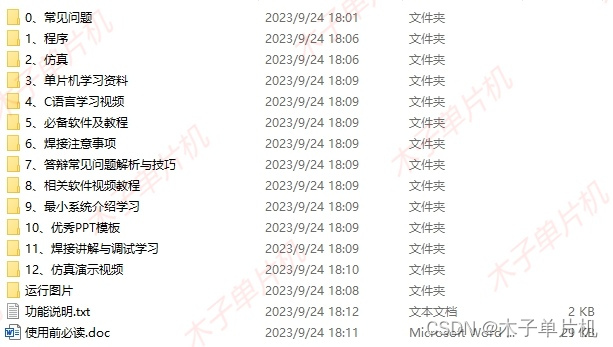

03设计资料

        资料获取请关注同名公众号，全部资料包括仿真源文件 、程序（含注释）、仿真演示视频等。具体内容如下，全网最全! ！



资料获取请观看前面演示视频！

点赞分享一起学习成长。
