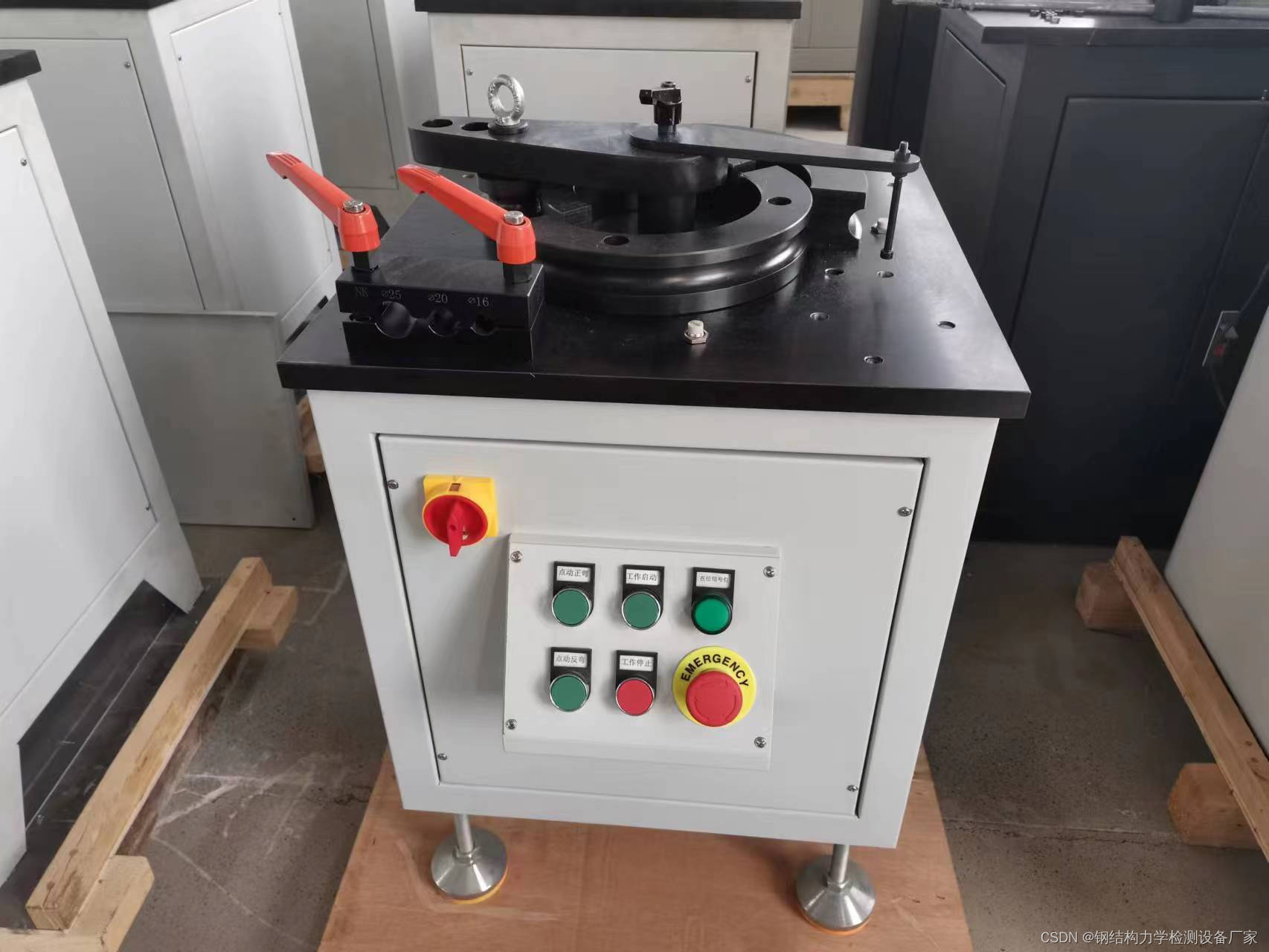

GBT20041.21金属导管弯曲试验机

一、前言

    电动金属导管弯曲试验机依据(GB/T20041.21-2008电缆管理用导管系统刚性导管系统的特殊要求》、《GB/T14823.1电气安装用导管特殊要求金属导管》、《JG/T3050建筑用绝缘电工套管及配件》及《ZBG33008聚氯乙稀塑料波纹电线管》开发的新型产品。适用于金属导管等材料做弯曲试验用，弯曲的角度为90°，试验后，观察试样有无裂痕。

二、技术参数

1、试样导管直径: 16mm、20mm、25mm

1. 弯曲内半径: 96mm、 120mm、 150mm
2. 弯曲外半径: 113mm、 141mm、 178mm
3. 凹槽半径: 8.1mm、10.1mm、12.7mm
4. 试样弯曲总角度: 90"  60"  30"
5. 设备功率：0.5Kw
6. 电源：AC380V
7. 转速：1.4r/min
8. 外形尺寸：580mm X 480mm X 750mm
9. 重量：约110Kg

• 依据标准

    符合《GB/T14823.1电气安装用导管特殊要求金属导管》、《GB20041.21-2008电缆管理用导管系统刚性导管系统的特殊要求》等要求。

四、结构说明

    本试验机由底座、摆臂、弯芯、弯曲转套、夹紧装置等组成。

• 设备安装调试

    本试验机在稳定的基础上安装，其水平面度误差应不大于0.5/1000；

接三相四线制、50Hz、380V电源。

• 产品特点

    金属管弯曲试验机运用新技术，更趋完善和谐，特别设置了保护限位装置，一旦用户操作有误，限位装置即可发挥效能，智能停机，从而对做试验的工作人员、和机器本身起到保护作用，这套装置本身就是一项专利发明技术。该设备精度可靠，使用方便，限位可靠，使用寿命长，是目前最具完善的弯曲试验机。
