Charles 工具使用-弱网-抓包

1、安装：

• 官网地址：https://www.charlesproxy.com/download/

2、注册：首次打开的Charles需要注册

• 点击Help —— Register Charles进入注册界面
• 填入Registered Name和生成的license key，点击 Register
• 注册成功后，Charles会提示是否关闭，同意关闭后再手动打开

——在线破解链接：https://www.zzzmode.com/mytools/charles/

——在链接中输入Registered Name，点击生成，即可生成激活码license key

一、安装电脑端的证书

（如果不配置证书的话，无法抓取Https请求，Https请求会是Unknown）

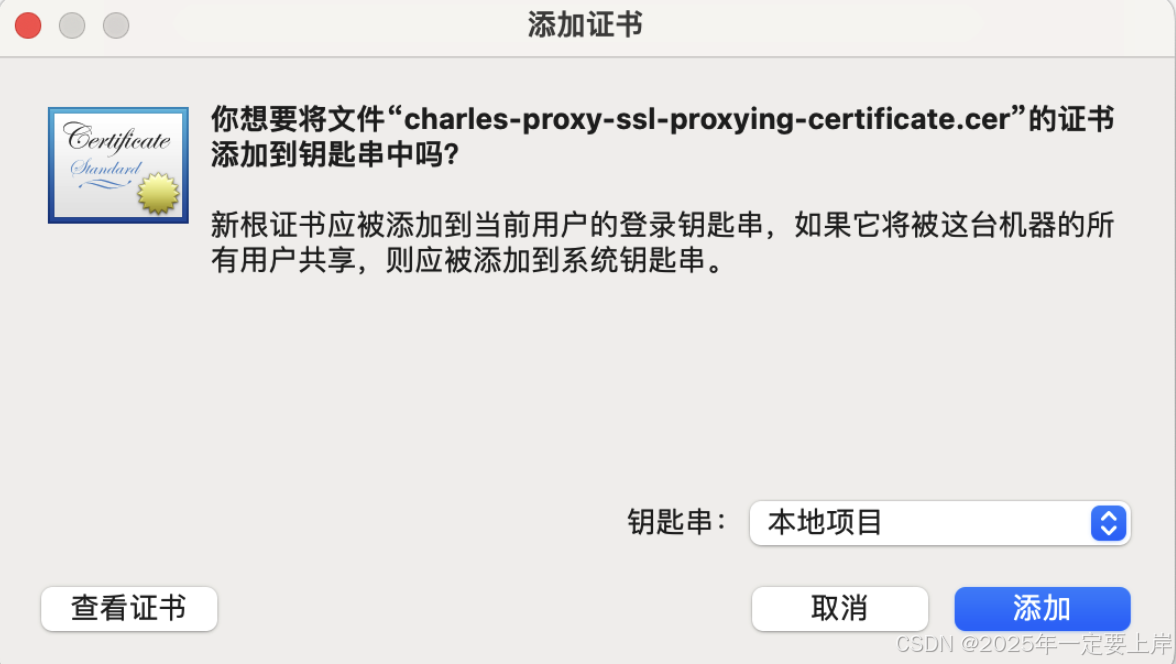

1、点击Help–-> SSL Proxying—> install charles Root Certificate

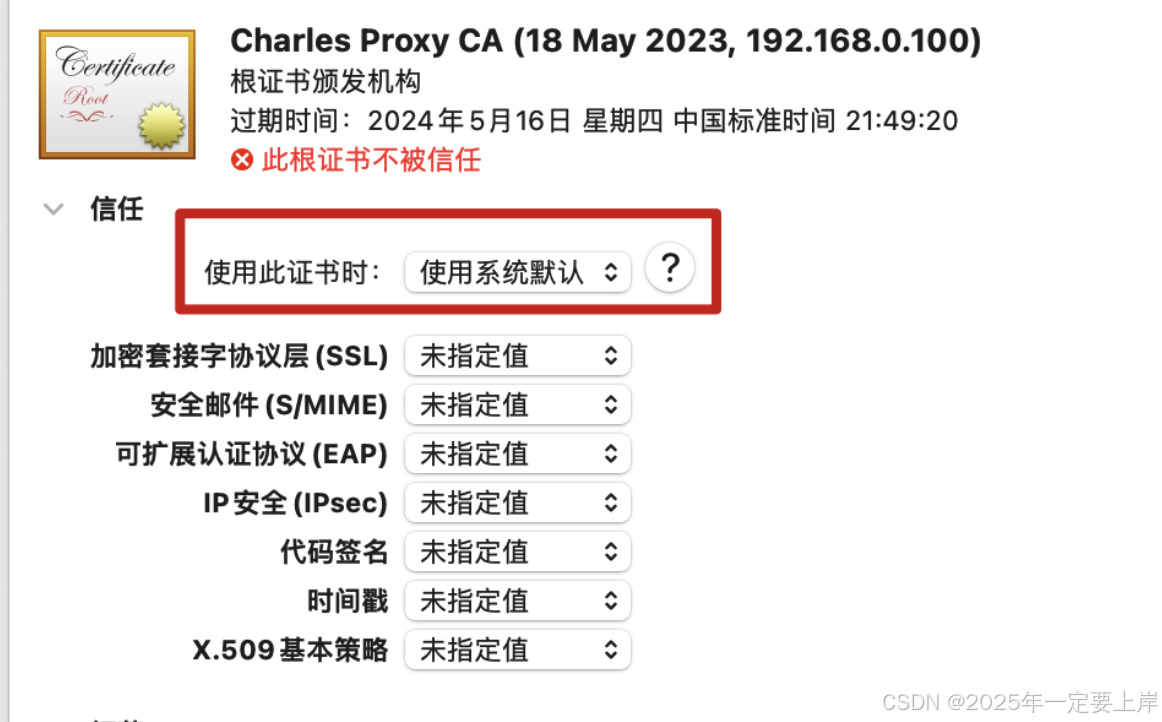

2、Mac电脑——下载好之后需要信任证书

3、注意证书安装后有一年的使用时间过期后需要重新更新一下证书

• 先点击Help ——> SSL Proxying ——> Reset Charles Root certificate重置证书

• 需要注意的是，即使是安装完证书之后，Charles 默认也并不截取 Https 网络通讯的信息，若需要截取 Https 网络请求，需进行SSL代理设置。
• SSL Proxying Settings（SSL 代理设置）是 Charles 中用于配置 SSL 流量解密的功能。通过启用 SSL 代理，Charles 可以拦截和解密 HTTPS 请求，帮助用户查看加密流量的内容。（这对于调试 HTTPS 请求非常有用，尤其是在查看和分析数据包内容时。）

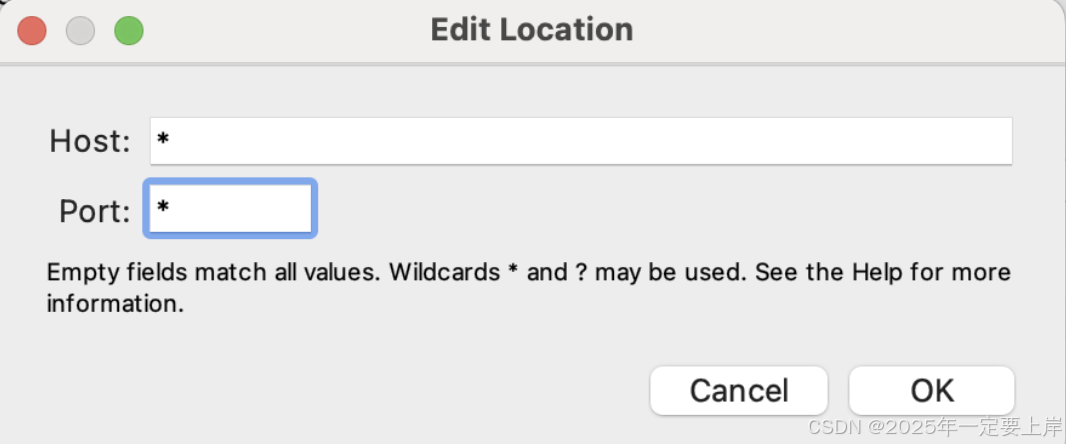

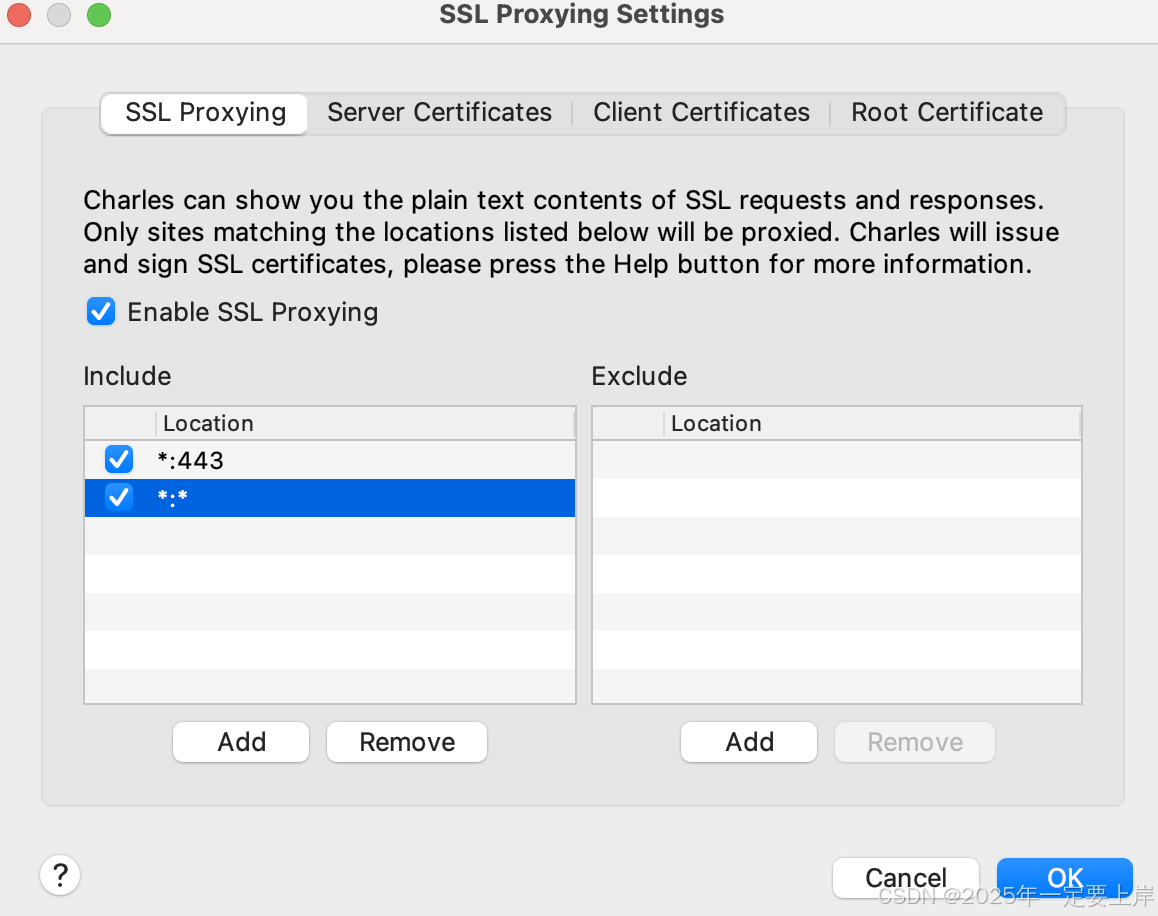

• 操作步骤：菜单中找到 Proxy -> SSL Proxy Settings -> 勾选Enable SSL Proxying ，并在 locations 里 添加一个 host及port为 *的 通配符 即可通配所有域名。

1. SSL Proxying 标签页

• Enable SSL Proxying功能：启用 SSL 代理解密。勾选后，Charles 将拦截并解密符合条件的 HTTPS 请求。

用途：启用后，Charles 可以解密并显示 HTTPS 请求和响应的明文内容，适合在调试加密流量时使用。

• Include 列表功能：指定需要解密的请求地址。可以添加特定的域名、端口或路径，以限制解密范围。

用途：只解密符合特定条件的 HTTPS 流量，避免解密不相关的请求。例如，默认包含 *:443，表示对所有 HTTPS 流量进行解密。

• Exclude 列表功能：指定不需要解密的请求地址。可以添加域名、端口或路径，排除不需要解密的流量。

用途：如果某些流量不需要解密（如第三方支付服务等），可以将其添加到 Exclude 列表，以避免捕获敏感信息。

2. Server Certificates 标签页：管理服务器证书。

• 用途：用户可以查看并管理 Charles 为不同服务器颁发的 SSL 证书。可以清除不再需要的证书，或导出证书以供其他用途。

3. Client Certificates 标签页：配置客户端证书。

• 用途：当访问某些需要客户端证书认证的服务器时，可以在此处添加相应的客户端证书，确保 Charles 能够成功解密和访问受保护的资源。

4. Root Certificate 标签页：管理 Charles 根证书。

• 用途：用于查看、安装和导出 Charles 根证书。安装 Charles 根证书是启用 SSL 代理的关键步骤，尤其是在调试 HTTPS 流量时。用户可以在此标签页中将根证书安装到系统中或导出到移动设备，以便对设备上的流量进行解密。

例：假设只想解密来自 www.baidu.com 域名的 HTTPS 流量，可以执行以下操作：

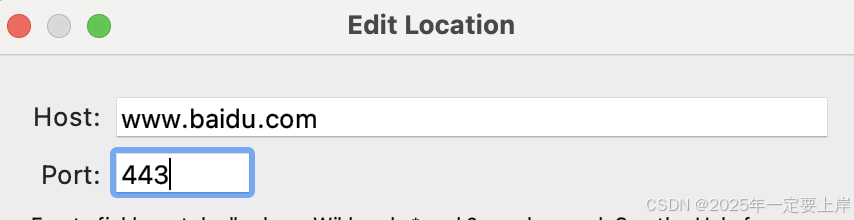

点击 Add 按钮，在弹出的窗口中输入 Host 为www.baidu.com ，Port 为 443。

点击 OK 确认。新规则会添加到 Include 列表中，Charles 将只解密符合条件的流量。

将 Charles 设置成系统代理

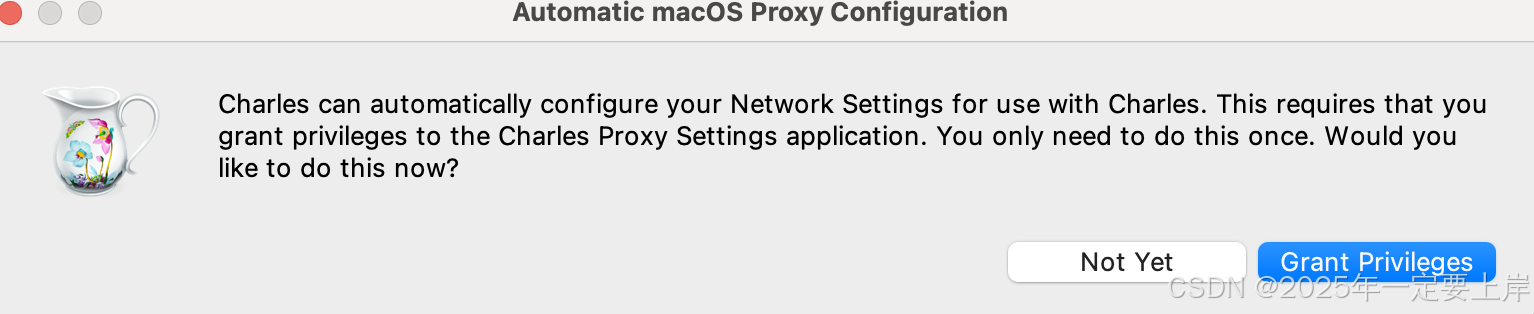

• 第一次启动 Charles 后，会请求你给它设置系统代理的权限。输入电脑登录密码授予 该权限。

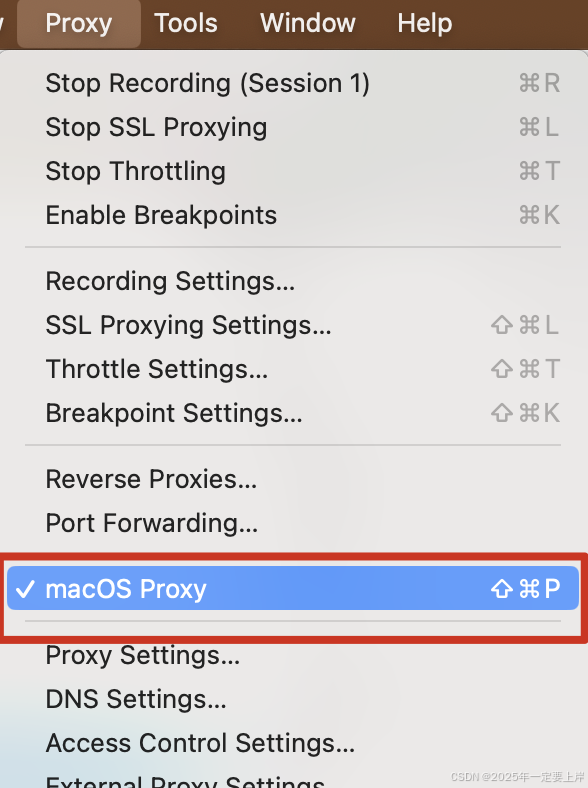

• 若忽略了该请求，后续需要将 Charles 设置成系统代理时，选择菜单中的 “Proxy” –> “Mac OS X Proxy” 来将 Charles 设置成系统代理。如下所示：



• 注： Charles 是通过将自己设置成代理服务器来完成封包截取的。Chrome 和 Firefox 浏览器默认并不使用系统的代理服务器设置，而所以在默认情况下无法截取 Chrome 和 Firefox 浏览器的网络通讯内容。

若有需要，在Chrome中设置成使用系统的代理服务器即可，或者直接将代理服务器设置成 127.0.0.1:8888 也可达到相同效果。

二、安装手机端的证书

1、首先点击Charles的Proxy ——> Proxy Settings把Port端口设置成8888，选中Enable transparent HTTP proxying，点击OK。

2、 charles查看IP地址和端口

点击Help ——> SSL Proxying—> Install Charles Root Certificate on a Mobile Device or Remote Browser，弹出下面弹框

3、 手机连接电脑charles（必须处于同一个网络）：在手机上找到和电脑连接的同一个wifi，设置此WiFi修改为手动代理选择手动，随后在服务器和端口中自己电脑中的IP(10.10.3.206)和端口号(8888)，输入完成后点击保存。

4、在输入服务器和端口保存后，pc端会弹出下方弹框，点击allow即可。

5、连接好代理后，下载证书。

iOS：依次选择 设置->通用->VPN与设备管理->点击Charles描述文件，打开信任。

Android：

方式一：手机浏览器输入：chls.pro/ssl，下载好后点击安装，提示证书安装成功即可。

（可能问题--无法安装证书：部分机型点击证书提示找不到对应的打开文件，可以尝试后缀名从pem改为crt）

方式二：可以直接导出电脑上charles本地的证书 到手机中。

Help ——> SSL Proxying—->Save Charles root certificate...--导出到桌面，然后导入到手机中再进行安装。

三、弱网测试

1、配置弱网

• Proxy-->Throttle Settings

2、配置参数

1）针对全局域名进行限速:

• 在弹出的throttle settings(节流阀控制)面板上，选择enable throttling（授权节流）

Enable Throttling功能：启用限速功能。当勾选此选项时，Charles 会对所有捕获的请求应用限速设置。

注：只选择enable throttling而不添加其他域名，为全局节流（也就是对所有的http和https请求都生效）

2）只针对个别的域名进行限速:

• 先选择enable throttling（授权节流）

第一步：选择only for selected hosts（只对选择的主机），再配置域名，这适用于只想对某些域名或 IP 进行限速的场景。

• Only for selected hosts功能：仅对特定主机启用限速功能。

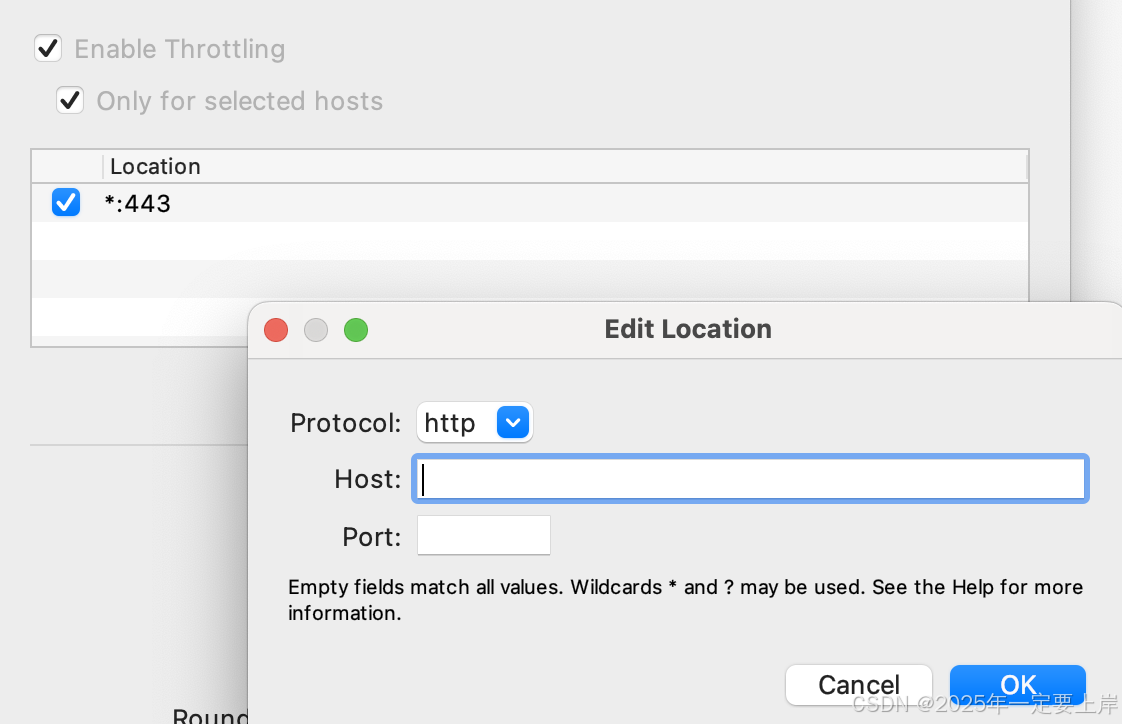

第二步：Location域名添加设置：选择http和https、填写端口号

Location 功能用途：用户可以根据需要，添加想要限速的特定主机地址。点击 Add 可以配置新的主机限速，点击 Remove 可以删除已配置的主机。

• Protocol：指定协议类型， http 或 https。可以选择特定的协议来过滤请求，如果留空，则匹配所有协议。
• Host：指定主机名或 IP 地址。可以输入特定的域名（例如 example.com），或使用通配符 * 表示任意域名。例如，输入 api.example.com 只记录来自该主机的请求，输入 *.example.com 则会记录所有子域名的请求。
• Port：指定端口号。可以输入特定的端口号（例如 80 或 443），或者留空表示任意端口。例如，指定端口 443 表示只记录 HTTPS 请求。

第三步：选择throttle preset：

1）使用工具内部设好的网速（相当于一个快捷选择）：3G、4G等等

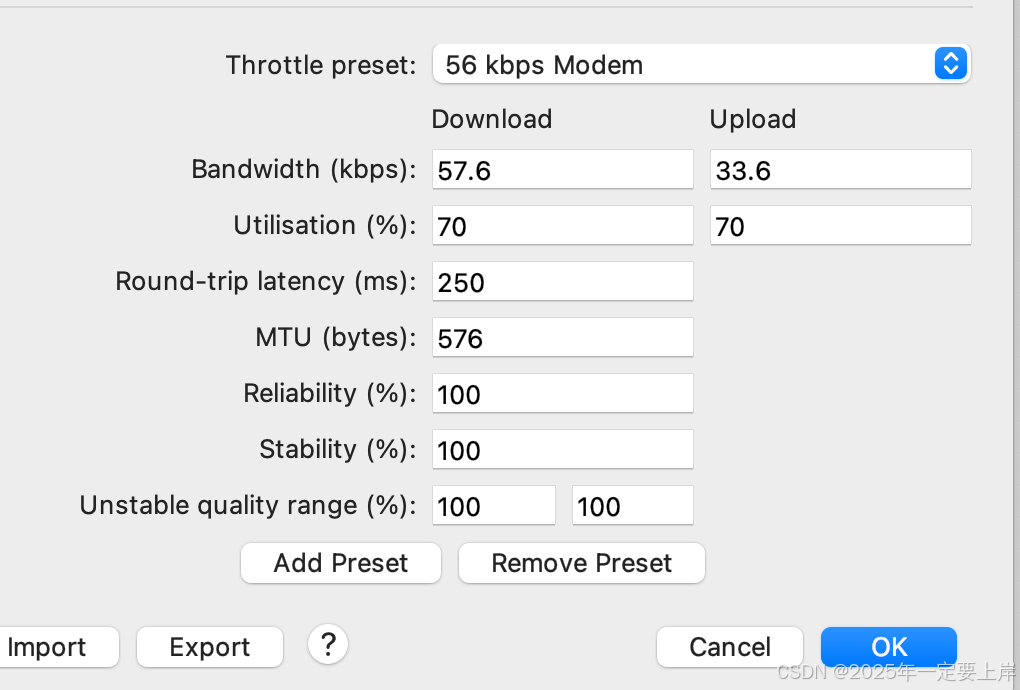

2）自定义配置参数：

Bandwidth（带宽）、Utilistation（利用百分比）、Round-trip（往返延迟）、MTU（最大传输单元）

注意：在配置参数这里，我们一般配置download（下行速率）和upload（上行速率）就足够用了，其余的字段就默认就行了。



开启：选择好要模拟的网速后点击OK按钮，这时Charles工具栏中的乌龟图标会亮起；则已启动弱网。

关闭： PC端点击乌龟，乌龟变灰，关闭弱网。（记得恢复手机上的代理服务器）

Charles 提供了多项预设和自定义的限速设置，以便模拟不同的网络条件。主要参数如下：

• Throttle Preset功能：提供一些预设的网络环境选项，比如 56 kbps 调制解调器（Modem）、DSL、3G、4G 等。

用途：选择一个预设项时，相关的下载、上传带宽、延迟等参数会自动填入，方便快速设置常见的网络环境。

• Download / Upload Bandwidth (kbps)功能：设置下载和上传的带宽（以 kbps 为单位）

用途：模拟网络速度的快慢，例如可以将下载速度设置为 256 kbps、上传速度设置为 128 kbps，以模拟低速网络环境。

• Utilisation (%)功能：设置网络利用率的百分比，控制 Charles 实际使用的带宽占比。

用途：当利用率设为 70%，表示 Charles 实际带宽利用率只有 70%，从而模拟不稳定的网络条件。

• Round-trip latency (ms)功能：设置往返延迟时间（以毫秒为单位），表示数据包从客户端发送到服务器并返回的时间。

用途：可以通过设置延迟模拟高延迟网络环境，测试应用在延迟较高时的表现，比如设置延迟为 250 ms，模拟海外访问的情况。

• MTU (bytes)功能：设置最大传输单元（MTU），即数据包的最大大小。

用途：模拟不同的网络传输限制，通过降低 MTU 测试应用在数据包分片或小包传输时的表现。

• Reliability (%)功能：设置网络的可靠性百分比，控制请求的成功率。

用途：通过调整可靠性，可以模拟不稳定的网络环境，比如设为 80% 表示网络中有 20% 的请求会失败，测试应用的重试或错误处理机制。

• Stability (%)功能：设置网络连接的稳定性。

用途：模拟网络时不时断开的场景，观察应用在频繁连接断开时的恢复表现。

• Unstable Quality Range (%)功能：设置不稳定质量的波动范围。

用途：用来模拟不稳定网络下带宽的波动范围，测试应用在网络波动较大时的表现。

四、抓包

1、工作原理

• Charles 本质为 HTTP/HTTPS 代理，代理转发客户端的 HTTP/HTTPS 请求，拦截服务端响应处理后返回给真实客户端。

（由客户端发送请求、Charles 接收,再发送给服务端、服务端返回请求结果，由Charles 转发给客户端）

2、主界面视图：可以看到Charls左侧有两个查看封包的视图，分别名为 Structure 和 Sequence。

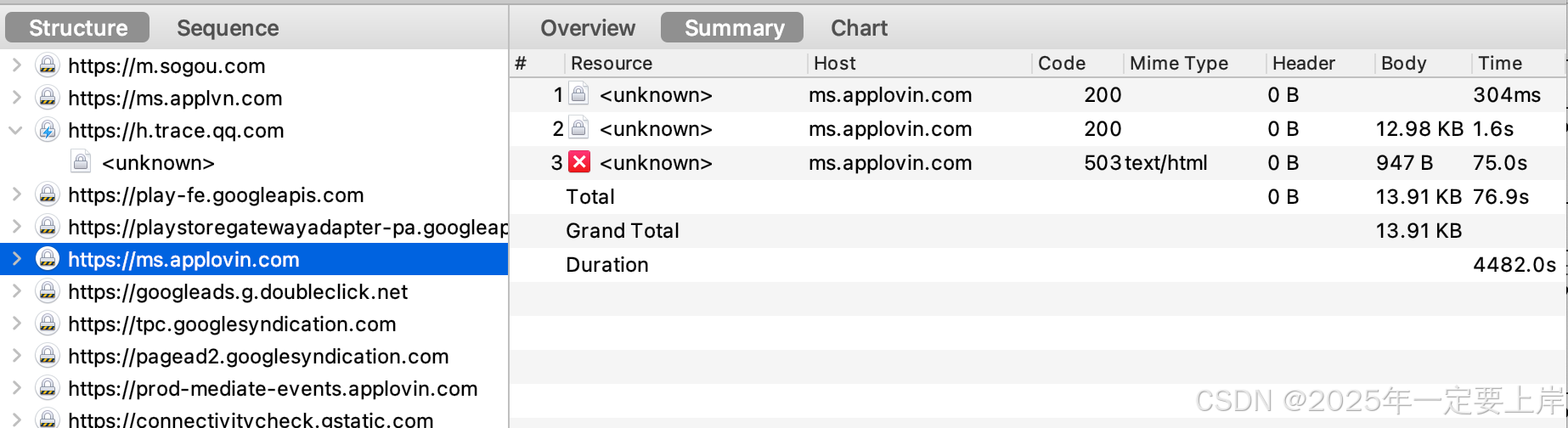

• Structure功能（结构视图）：以层次结构（树状结构）显示捕获到的网络请求，通常按域名和路径进行分组。

用途：结构视图可以帮助用户从域名和路径的角度快速找到特定的请求，非常适合查看来自同一域名的所有请求或浏览接口的层次结构。

场景：当你想要按照服务器或 API 结构来查看请求时，结构视图会更清晰，便于分析各个路径下的请求情况。

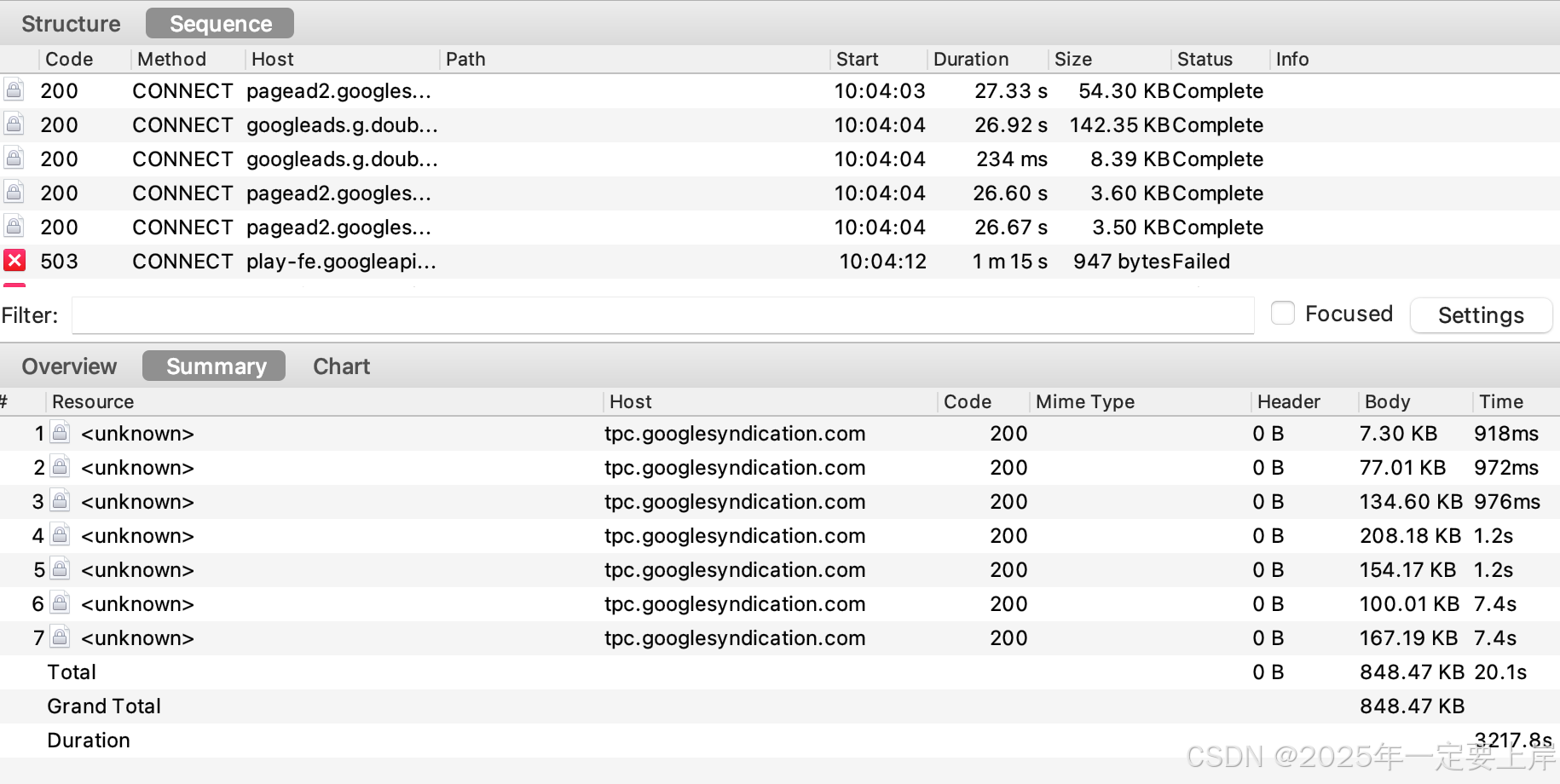

• Sequence功能（顺序视图）：按时间顺序显示所有捕获到的请求，最新的请求会显示在列表的底部。

用途：顺序视图更适合查看请求的时间顺序，帮助分析请求的执行顺序和响应时间。

场景：当你需要观察请求的发送顺序，或需要分析某些请求是否导致其他请求的触发时，顺序视图会更加直观。

另： Filter 功能，可以输入关键字来快速筛选出 URL 中带指定关键字的网络请求。





3、工具导航栏使用介绍





• 扫帚图标（Clear Session） :清除当前会话的记录。点击此图标后，Charles 界面中显示的所有请求和响应记录都会被清空，方便用户在新的会话中开始抓包分析。
• 红色圆圈（Record/Stop）控制 Charles 的抓包功能。表示 Charles 正在记录网络请求（即抓包功能已启动）。此时，所有网络请求和响应都会被捕获并显示在会话列表中。
• 灰色圆圈：表示 Charles 的抓包功能已停止。此时，Charles 不会记录任何网络请求或响应。
• 锁图标（SSL Proxying）：控制 SSL 解密功能。点击此图标可以启用或禁用 SSL Proxying 功能。启用后，Charles 将可以解密 HTTPS 流量，方便用户查看加密请求的数据内容。
• 乌龟图标（Throttling）：启用或禁用限速功能（Throttling）。开启限速功能后，Charles 可以模拟不同的网络环境（如 3G、4G、Wi-Fi），方便测试应用在不同网络速度下的表现。
• 六边形图标（Breakpoints）：启用或禁用断点功能。启用时，Charles 会在请求发送前或响应返回前暂停，允许用户查看并修改请求或响应的内容，适合调试和测试不同的返回值。
• 钢笔图标（Edit/Compose）：进入编辑和重发模式。此功能允许用户选择一个已捕获的请求，并在重新发送前编辑请求的 URL、参数和头部信息，或者直接创建一个新请求。
• 旋转箭头（Repeat）：重复发送选定的请求。可以用来测试同一请求的多次发送效果，方便测试服务器的稳定性和响应一致性。
• 绿色勾图标（Auto-Respond）：启用自动响应功能。配置后，Charles 可以对符合特定条件的请求自动返回预设的响应内容，适用于本地调试和离线开发。
• 扳手与螺丝刀图标（Settings/Tools）：打开 Charles 的设置和工具选项。点击后可以进入 Charles 的配置界面，进一步设置代理、SSL、限速等功能的详细参数。
• 齿轮图标（Proxy Settings）： Charles 的代理设置。用于设置 Charles 的代理端口和监听 IP 地址，以确保 Charles 能够正确捕获到所需的网络流量。

4、过滤网络请求

• 方法一：在主界面的中部的 Filter 栏中填入需要过滤出来的关键字。例如我们的服务器的地址是：http://yuantiku.com, 那么只需要在 Filter 栏中填入 yuantiku 即可。

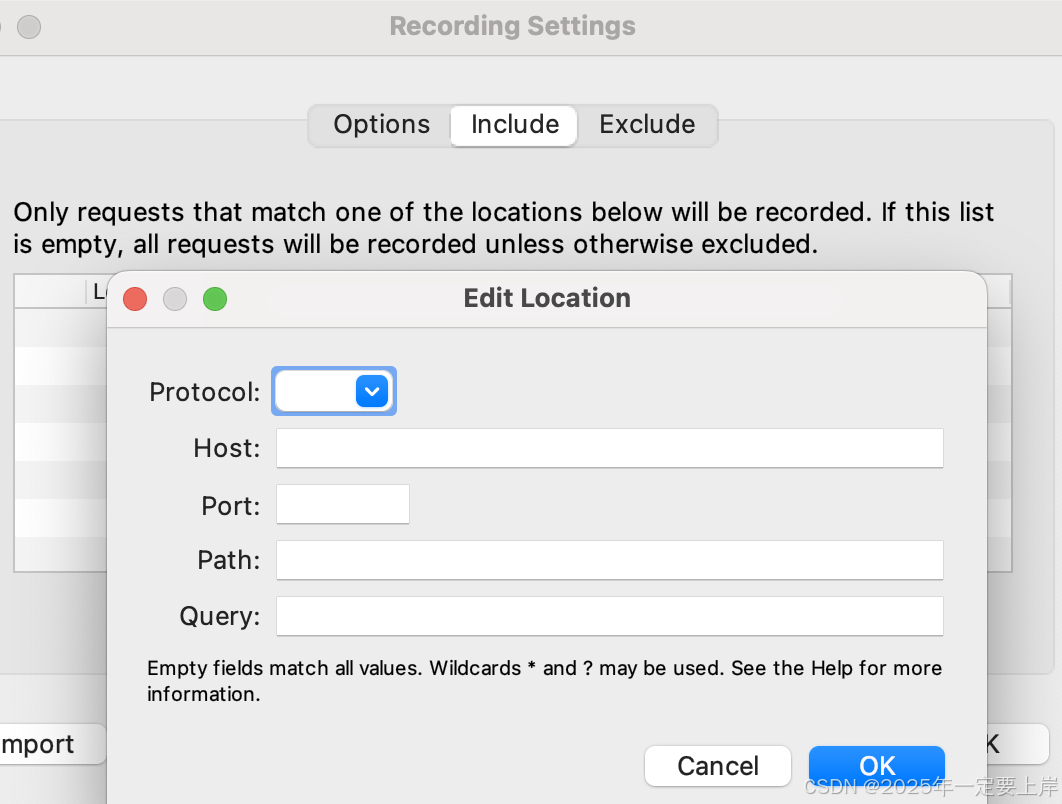

• 方法二：在 Charles 的菜单栏选择 “Proxy”–>“Recording Settings”，然后选择 Include 栏，选择添加一个项目，然后填入需要监控的协议，主机地址，端口号。这样就可以只截取目标网站的封包了。（如下图所示）

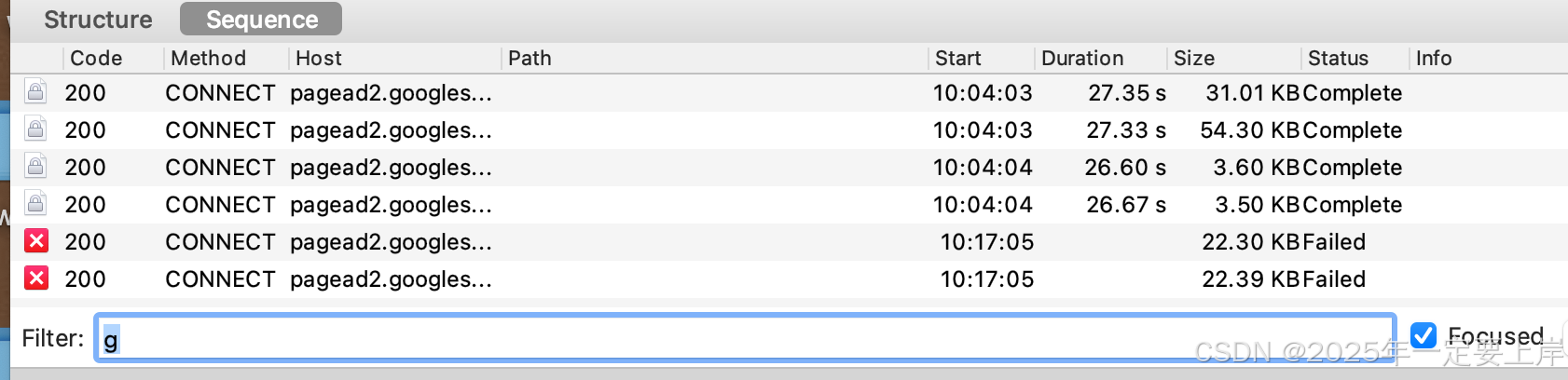

• 方法三：在想过滤的网络请求上右击，选择 “Focus”，之后在 Filter 一栏勾选上 Focussed 一项。（如下图所示）



三种方法适用场景：

方法一：做一些临时性的封包过滤

方法二：做一些经常性的封包过滤

方法三：临时性的，快速地过滤出一些没有通过关键字的一类网络请求。

• 修改网络请求内容
• 给服务器做简单的压力测试
• 修改服务器返回内容
• Rewrite 功能
• 等等
