【花雕学编程】Arduino动手做（249）---ESP32+GC9A01之模拟大字计数秒表

本文链接：https://blog.csdn.net/weixin_41659040/article/details/147709077

在这里插入图片描述

《Arduino 手册（思路与案例）》栏目介绍：
在电子制作与智能控制的应用领域：广泛涉及了Arduino BLDC、Arduino CNC、Arduino ESP32 SPP、Arduino FreeRTOS、Arduino FOC、Arduino GRBL、Arduino HTTP、Arduino HUB75、Arduino IoT Cloud、Arduino JSON、Arduino LCD、Arduino OLED、Arduino LVGL、Arduino PID 及 Arduino TFT 等方面的相关拓展思路和众多参考案例。本专栏目前博客近2300篇。
https://blog.csdn.net/weixin_41659040/category_12422453.html

37款传感器与模块的提法，在网络上广泛流传，其实Arduino能够兼容的传感器模块肯定是不止37种的。鉴于本人手头积累了一些传感器和执行器模块，依照实践出真知（一定要动手做）的理念，以学习和交流为目的，这里准备逐一动手试试多做实验，不管成功与否，都会记录下来——小小的进步或是搞不掂的问题，希望能够抛砖引玉。

【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百四十九：1.28寸圆形彩色TFT显示屏高清IPS 模块 240*240 SPI接口GC9A01驱动

在这里插入图片描述

实验开发板使用ESP32

在这里插入图片描述

实验模块接线示意图

在这里插入图片描述

【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百四十九：1.28寸圆形彩色TFT显示屏高清IPS 模块 240*240 SPI接口GC9A01驱动
项目之一百五十一：ESP32+GC9A01之模拟计数秒表

实验开源代码

/*
  【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
  实验二百四十九：1.28寸圆形彩色TFT显示屏 高清IPS 模块 240*240 SPI接口GC9A01驱动
  项目之一百五十一：ESP32+GC9A01之模拟计数秒表
*/

//       GC9A01---------- ESP32
//       RST ------------ NC（复位引脚，此处未连接）
//       CS ------------- D4（片选引脚，连接到ESP32的D4引脚）
//       DC ------------- D2（数据/命令选择引脚，连接到ESP32的D2引脚）
//       SDA ------------ D23 (green)（主数据输出引脚，连接到ESP32的D23引脚，绿色线）
//       SCL ------------ D18 (yellow)（时钟信号引脚，连接到ESP32的D18引脚，黄色线）
//       GND ------------ GND（接地引脚，连接到ESP32的接地端）
//       VCC -------------3V3（电源引脚，连接到ESP32的3.3V电源）

#include <Arduino.h>
#include <TFT_eSPI.h>

#define SCREEN_WIDTH 240
#define SCREEN_HEIGHT 240

TFT_eSPI tft = TFT_eSPI();
unsigned long startTime;

void setup() {
    Serial.begin(115200);
    tft.init();
    tft.setRotation(2);
    tft.fillScreen(TFT_BLACK);

    tft.setTextColor(TFT_WHITE, TFT_BLACK); // 文字颜色：白色，背景：黑色
    tft.setTextSize(7);  // **设置大字体**

    startTime = millis(); // **记录开始时间**
}

void loop() {
    unsigned long elapsedSeconds = (millis() - startTime) / 1000; // **计算经过的秒数**

    tft.fillScreen(TFT_BLACK); // 清屏
    tft.setCursor(80, 100); // **设定文字位置**
    tft.print(elapsedSeconds); // **显示秒数**

    delay(500); // 每半秒更新一次显示
}

代码简单解读

这段代码实现了大字体秒表演示，核心逻辑如下：

初始化屏幕
✅ tft.init(); → 启动 TFT 屏幕
✅ tft.setRotation(2); → 设置屏幕方向
✅ tft.setTextSize(4); → 设置大字体，让秒数更清晰
✅ startTime = millis(); → 记录启动时间
计算秒数
✅ millis() - startTime → 计算已经经过的时间（单位：毫秒）
✅ / 1000 → 转换为秒数，并显示在屏幕上
画面刷新
✅ tft.fillScreen(TFT_BLACK); → 清屏，避免文字重叠
✅ setCursor(60, 100); → 设定数字位置
✅ delay(500); → 每半秒更新一次秒数

这段代码让 ESP32 实现一个简单的大字体秒表，自动递增秒数

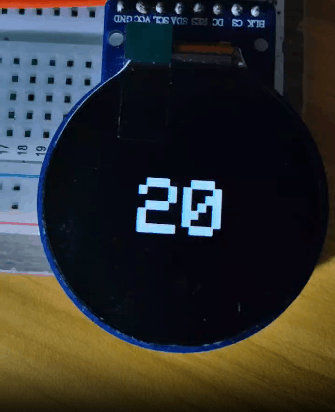

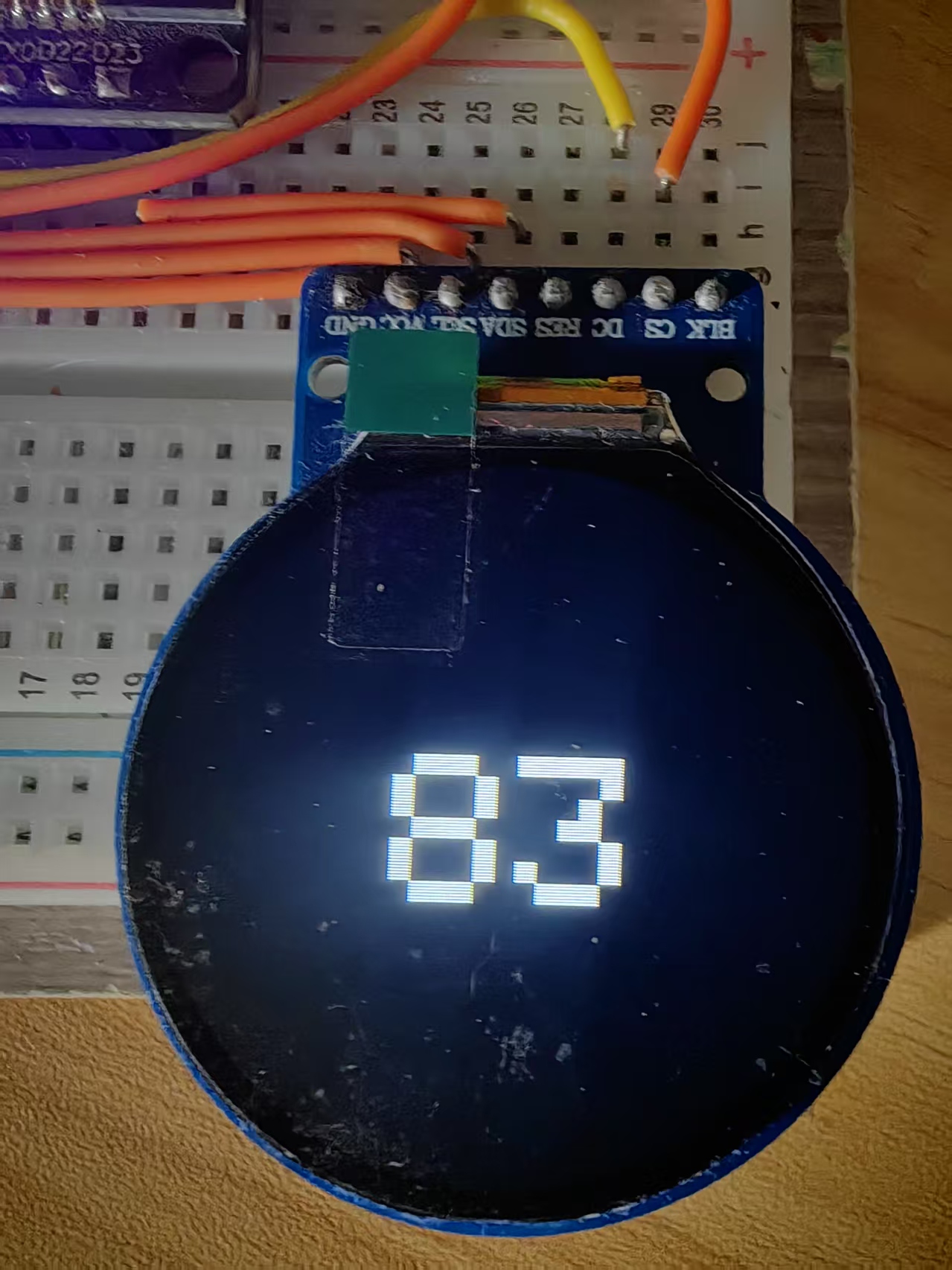

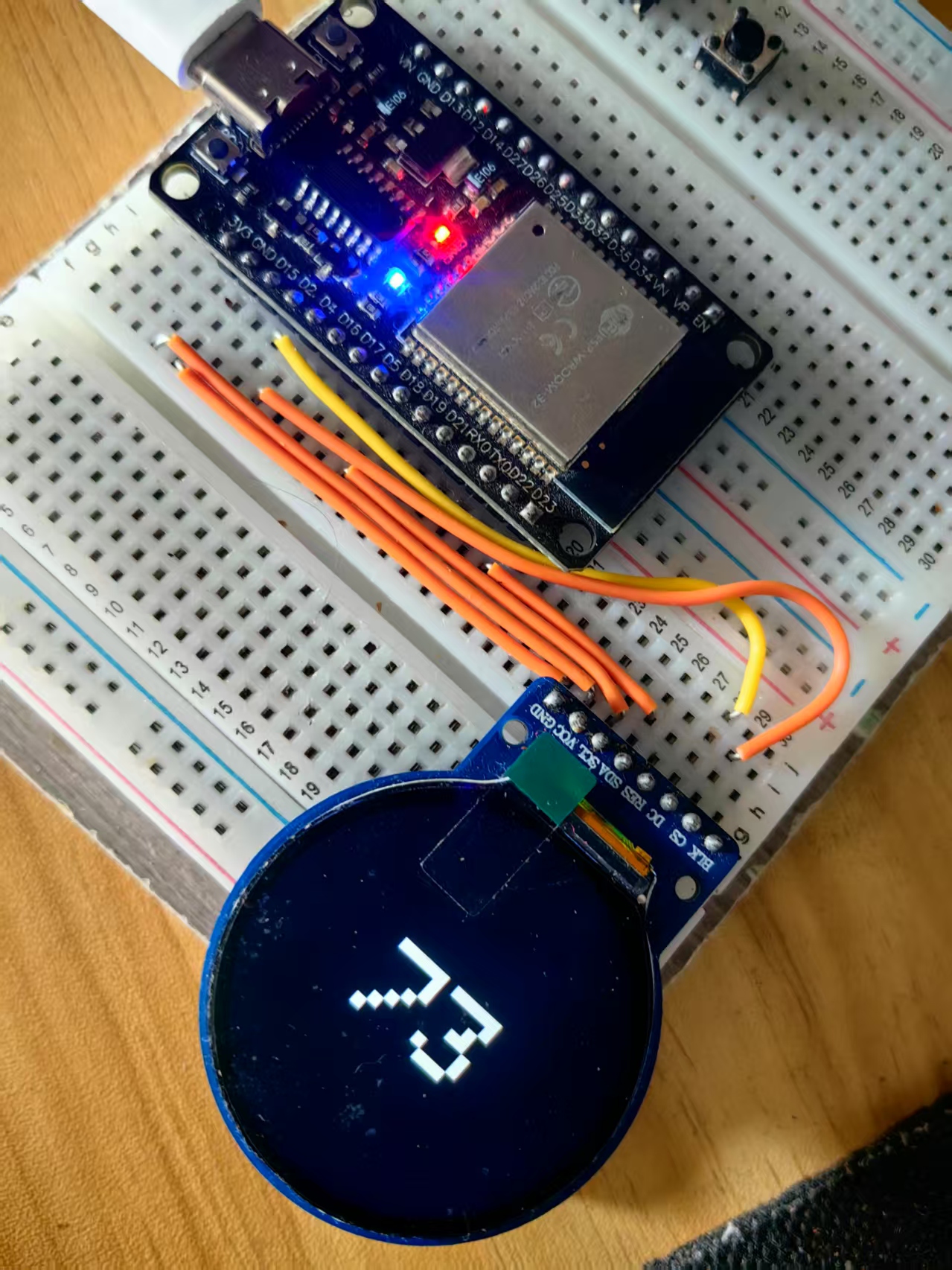

实验场景图动态图

在这里插入图片描述
