STM32:按键控制LED灯开关状态

例题:[1]按下KEY2按键,切换LED1的开关状态;

           [2]按下KEY3按键,切换LED2的开关状态;

           [3]按下KEY4按键,同时熄灭LED1灯、LED2灯。

思路:认识开发板的按键引脚---了解按键开发基本原理(去抖动处理)---参数配置---编写代码---烧入开发板

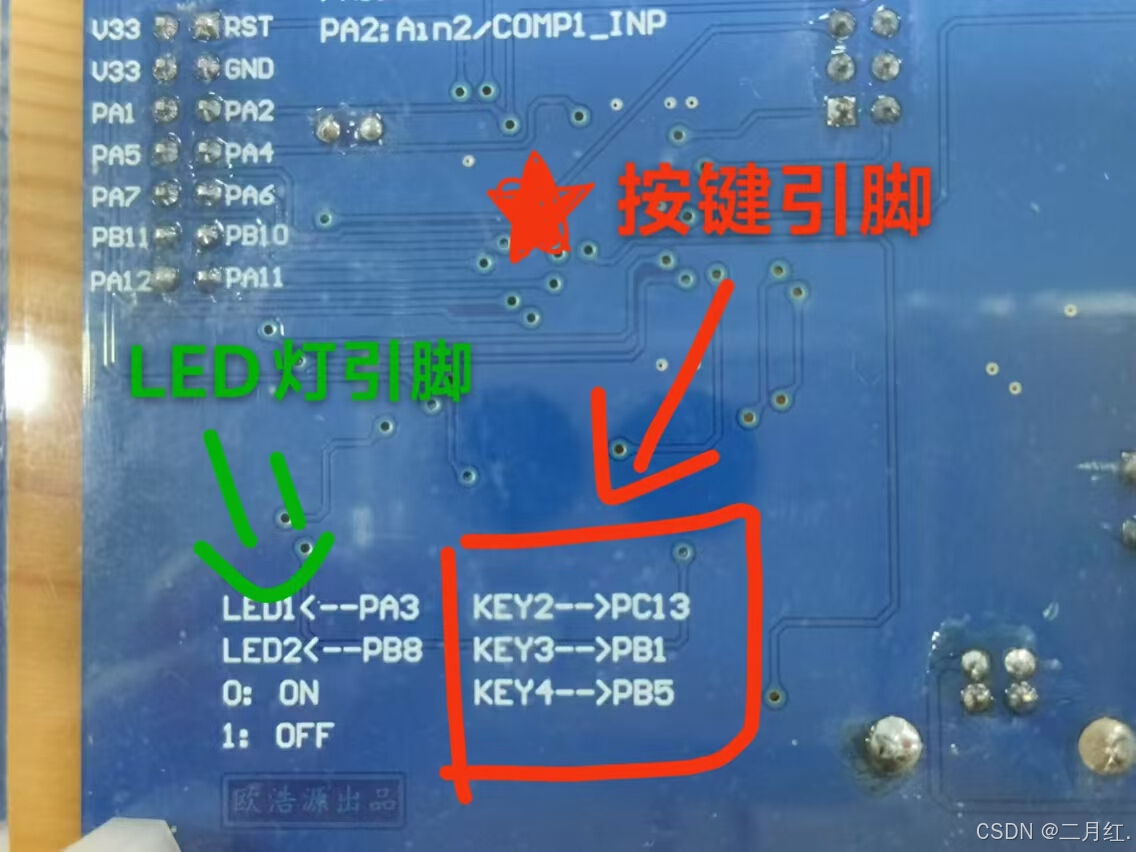

一、认识开发板的按键引脚

(根据例题,KEY2按键引脚:PC13;KEY3按键引脚:PB1; KEY4按键引脚PB5; LED1灯:PA3:LED2灯PB8)

二、 了解按键开发基本原理(去抖动处理)

按键开发信号的识别:一般来说,按键的两个引脚的一端通过电阻上拉到高电平,另一端则接地

通过反复读取按键输入引脚的信号,然后根据高低电平来判断是否有按键按下(输入引脚为低电平:按键按下;输入引脚为高电平:按键没有按下

去抖动处理首次读取检测到按键引脚有低电平产生后,作延时处理,再次读取,若还是低电平,既为按键按下

STM32控制器系列是由STMicroelectronics(简称ST公司)推出的高性能、低成本、低功耗的32位ARM Cortex-M核心MCU。其中,STM32芯片非常适合用于各种嵌入式应用,包括但不限于LED控制、传感器监测、电机驱动等。 在STM32控制器上控制LED的操作通常涉及到以下几个步骤: ### 1. 硬件连接 首先需要将LED通过电路板上的GPIO (General-Purpose Input/Output) 引脚连接到STM32的数字输出端口。一般情况下,LED应该并联一个限流电阻到正电源(例如VCC),并串接在输出端口与地之间。 ### 2. 初始化GPIO配置 在STM32中,每个GPIO都有多种工作模式可以选择,比如输入、输出、中断等。对于控制LED而言,我们一般会选择输出模式。初始化GPIO需要设置以下内容: - **工作模式**:设置为推挽输出模式(Pull-up / Pull-down mode)。这允许直接控制LED的高电平和低电平状态。 - **速度**:设置适当的IO速度,确保能够快速改变输出状态而不会引起不必要的电流冲击。 - **内部上拉/下拉电阻**:可以设置为开路(Off)或者启用内置上拉/下拉电阻,以减少外部硬件的需求。 ```c GPIO_InitTypeDef GPIO_InitStructure; // 初始化GPIO GPIO_InitStructure.GPIO_Pin = LED_PIN; // 设置具体的GPIO引脚 GPIO_InitStructure.GPIO_Speed = GPIO_Speed_10MHz; // 设置工作频率(根据实际需求调整) GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT; // 设置为通用输出模式 HAL_GPIO_Init(LED_PORT, &GPIO_InitStructure); // 配置GPIO ``` ### 3. 控制LED 一旦GPIO端口被正确配置,就可以通过改变对应的GPIO端口值来控制LED状态了。当设置输出为高电平时,LED亮起;当设置为低电平时,LED熄灭。 ```c // 控制LED点亮或熄灭 void control_LED(bool is_on) { if(is_on) { HAL_GPIO_WritePin(LED_PORT, LED_PIN, GPIO_PIN_SET); } else { HAL_GPIO_WritePin(LED_PORT, LED_PIN, GPIO_PIN_RESET); } } ``` ### 相关问题: 1. 在STM32中如何判断LED是否正常工作? 2. STM32如何实现PWM控制LED亮度? 3. 如何利用STM32按键控制LED开关状态? --- 请注意,在实际的项目实施中,务必考虑到电流限制和电压容限,合理设计电路以防短路或其他硬件损坏情况发生。同时,上述示例代码基于假设的GPIO端口号和配置,实际应用时需要将其替换为具体的硬件引脚信息。
