ANSYS workbench中对称分析的完整模型的结果显示

最新推荐文章于 2024-08-11 22:08:52 发布

笨鸟不想飞～

最新推荐文章于 2024-08-11 22:08:52 发布

阅读量6.1k

点赞数 5

文章标签：数据分析

本文链接：https://blog.csdn.net/2401_84493316/article/details/137966769

版权

本文介绍了在进行结构分析时，如何利用模型的对称性来加快计算速度，通过取1/4或1/8对称结构并设置对称区域。文章详细指导了在Mechanical界面中如何设置工作选项以显示完整模型的分析结果，包括Appearance设置和symmetry选项的调整。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

在结构分析时，为加快计算速度，对具有对称特征的模型，取其1/4或1/8对称结构，设置对称区域。在结果显示中，我们需要如何设置从而显示完整模型的分析结果呢？

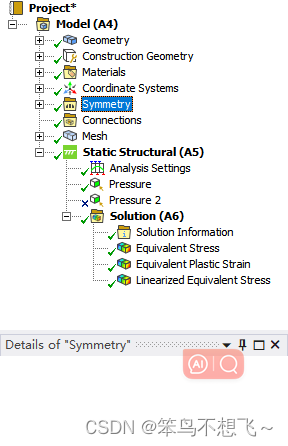

在mechanical界面，我们点击symmetry，可能出现如下图所示的情况，不显示详细信息

这时我们需要在workbench初始页进行如下设置

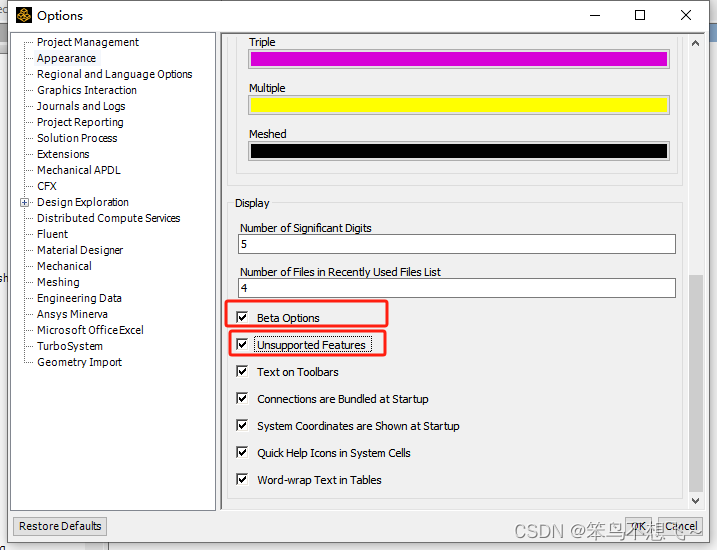

Tools-options-appearance，勾选如下两项

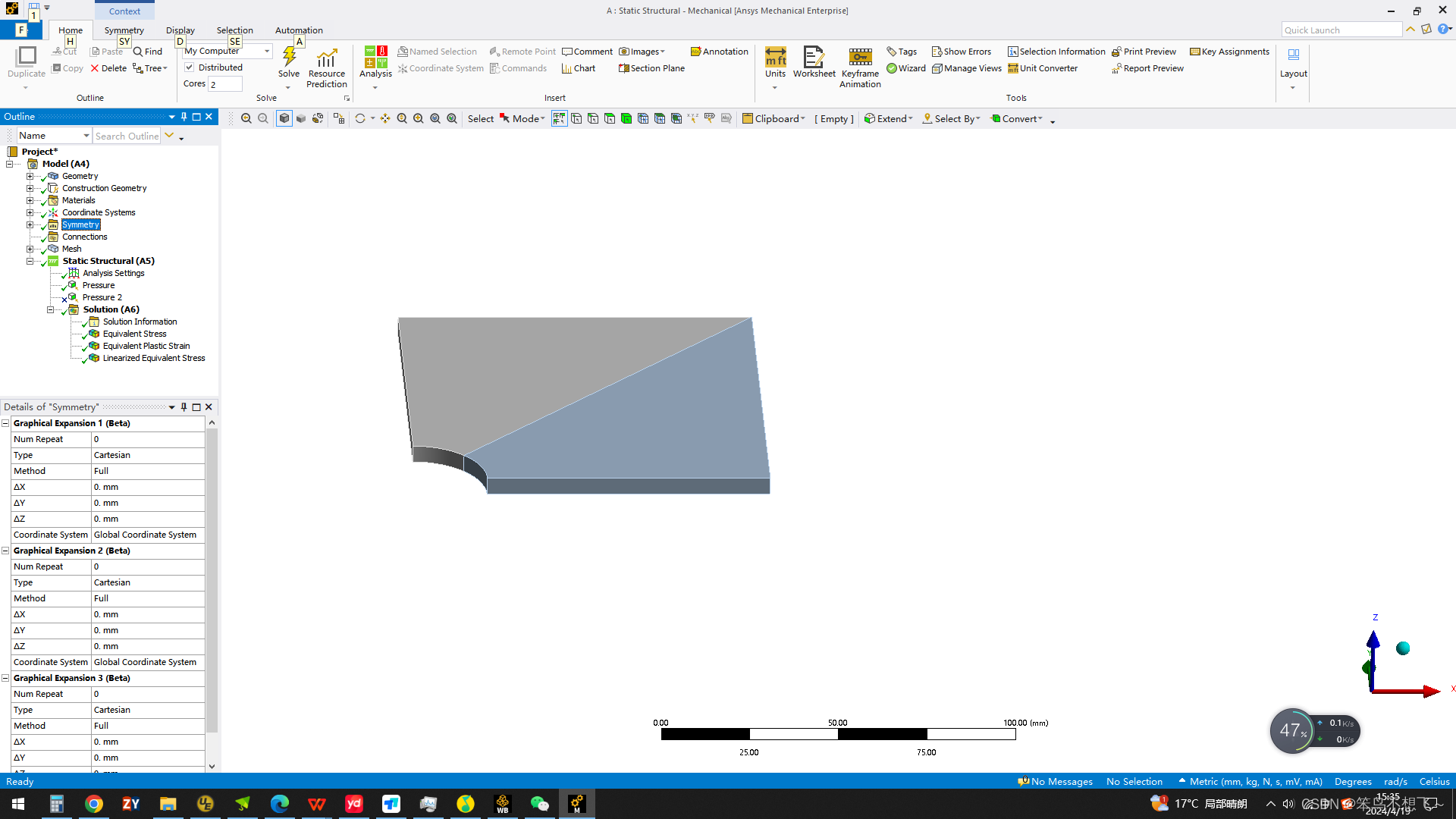

随后进入mechanical页面，点击symmetry后会出现如下所示的信息

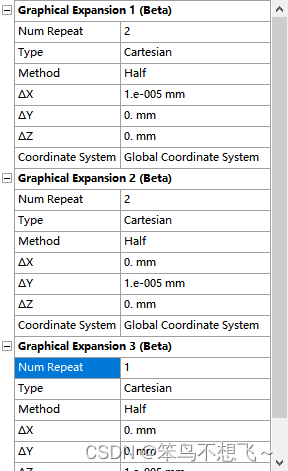

我们再进行如下设置

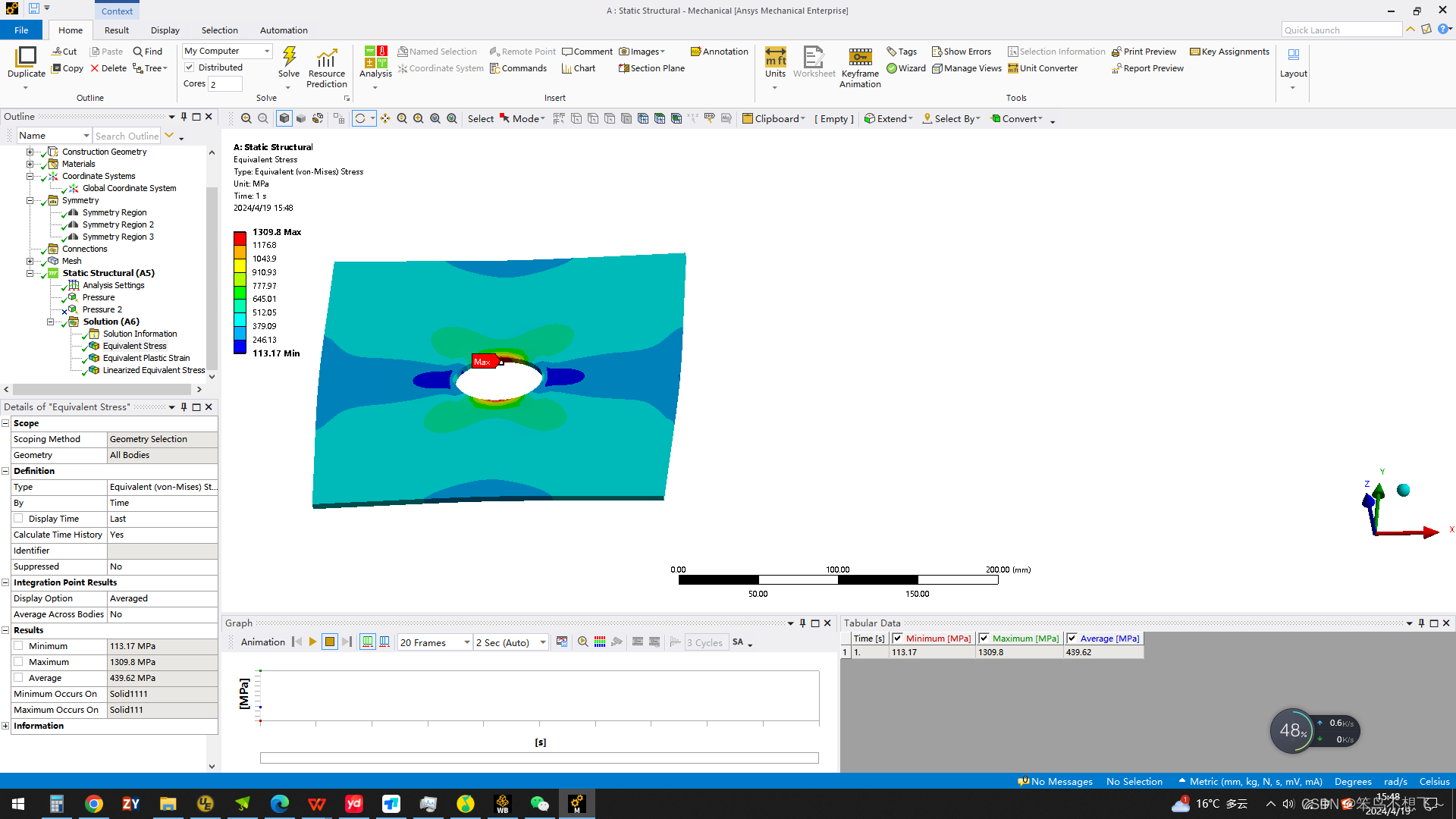

随后就可以得到完整模型的结果显示了
