Multisim仿真：利用比较器将正弦波转变为方波

目录

前言

一、电压比较器

二、过零比较器

三、效果演示

反思

---

前言

        笔者只是一个刚开始学模拟电路的硬件小白，本篇文章为仿真实验的学习记录与分享，做的不好，有许多可以改进的地方，还请大佬们多多提携。笔者由于学业负担较重，所以更新时间随机，有时间就会写写文章分享学习内容。

        接下来看实验的内容及要求：

        在正弦波发生电路的基础上，利用LM393搭建方波发生电路，产生Vpp = 10V，f = 5kHz的方波V2；

---

一、电压比较器

        集成运算放大器在开环使用或引入正反馈时，没有负反馈作用下的“虚短”特点，同相端和反相端的两个电压可以不等，集成运放主要工作在限幅区。集成运放输出的高电平和低电平反映了输入端两个电压的大小关系，实现了电压比较。为了提高工作速度，可以采用专用电压比较器。在电压比较的基础上，电路能够实现许多新的功能，如脉宽调制和波形产生等。

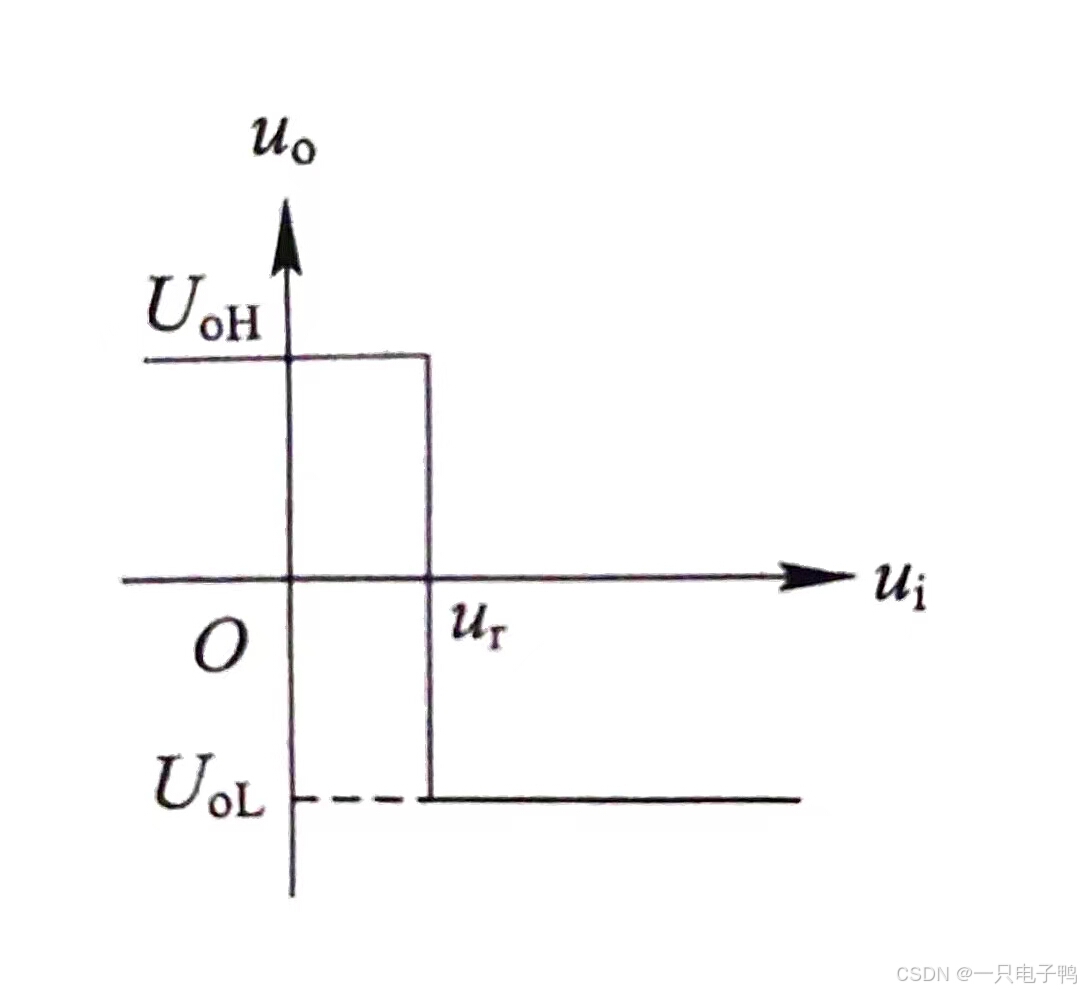

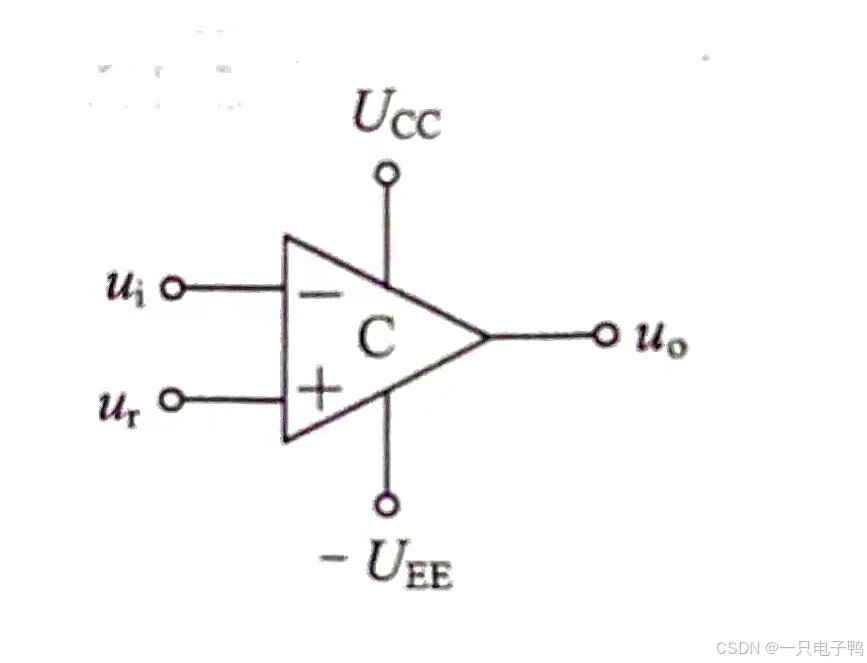

        电压比较器的电路符号和传输特性如图所示。反相端加输入信号 ，与同相端的参考电压比较。当 >  时，输出电压 为低电平  ；当  <  时， 为高电平 。如果将  和  对调位置，则比较的结果也相反。

        集成运放用作电压比较器时，高低电平接近电压源的电压，即  ≈  ， ≈ - 。

专用电压比较器的  ≈ 3.4V， ≈ -0.4V，与数字电路的高低电平兼容。

        当参考电压  = 0时，比较器单独作为一个电路，可以实现过零比较，输出电压  表示了输入电压  的正负。过零比较器可以将不规则的  波形整理成规则的矩形波。

二、过零比较器

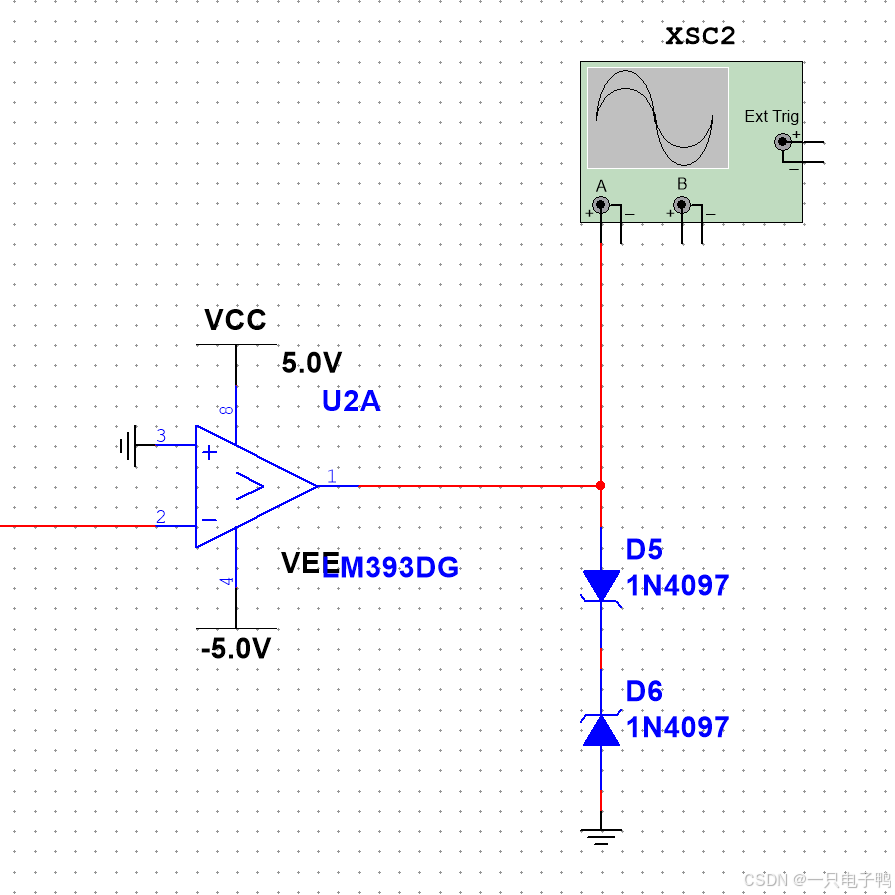

笔者所做电路：

        图中LM393比较器的反相端输入的是V1（Vpp = 2V，f = 5kHz的正弦波，详情见上一篇博客），同相端接地。输出的电压大小由电源决定，要求输出方波Vpp = 10V，故VCC = 5V，VEE = -5V。

        这里说明一下比较器后接入两个反向串联的稳压二极管的作用。两个稳压二极管反向串联可以提供双向限幅，确保输出不会超过由稳压二极管确定的正负限幅电压。

        这种反向串联稳压二极管的配置有以下好处：

1.保护后续电路：通过限制过高的输出电压，可以防止后续电路受到损害。

2.稳定输出：即使输入信号超过预期范围，也能保证输出电压在一个安全且可预测的范围内。

3.改善性能：在一些应用中，可能不需要完整的输出摆幅，通过限幅可以调整输出信号的幅度以适应系统需求。

三、效果演示

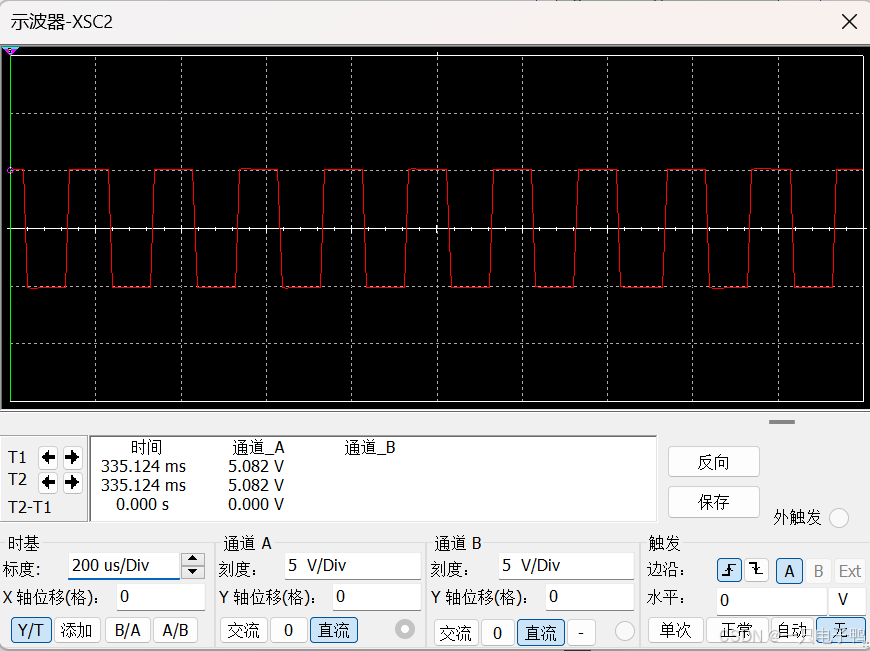

方波效果图：

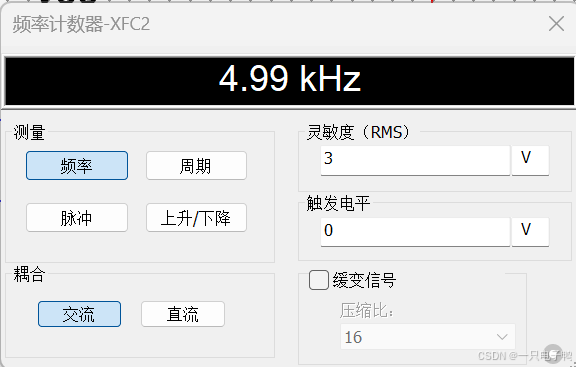

频率测量结果：

---

反思

        受到压摆率的影响，比较器的翻转速度有限， 在  和  之间渐变而非跳变，当  过零的速率比较高时， 波形的上升沿和下降沿不够陡峭。

        为解决上述问题可以尝试使用迟滞比较器，并且引入正反馈，或选择高速比较器等方式进行优化。
