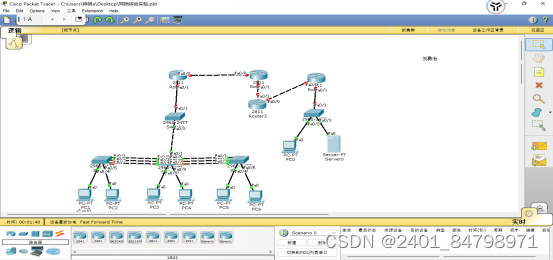

网络大规模实验拓扑图详细讲解

小刘爱学网

已于 2024-05-04 11:57:10 修改

阅读量1k

点赞数 10

文章标签：网络智能路由器 linux

于 2024-05-03 13:48:17 首次发布

本文链接：https://blog.csdn.net/2401_84798971/article/details/138414928

版权

本文详细描述了一次实验，涉及左侧、上中、右侧交换机的配置过程，包括VLAN划分、trunk链路、VTP模式切换、路由器的子接口设置、静态路由和默认路由配置，以及远程访问的设置。使用的是CiscoPacketTracer环境下的2811路由器和2960交换机。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

实验分为三个部分左边、上中、右上

开始先做左边下三三个交换机全做一共连三条线分为两个以太网管道

下交1：en conf t 绑定以太网通道int range f0/1-3回车channel-group 1 mode on 以此类推，到了下交2右边的时候第二个命令改成二。

再往上走上交4 配置VTP域en conf t vtp domain 666然后把这个交换机改成服务器模式 vtp mode server 下三交都配置成客户机模式 vtp domain 666 注：这里有回车vtp mode client，以此类推。小提示：做到这里就可以破解密码了先把电源关了用键盘上的ctrl加上break然后输入confreg 0x2142回车输入boot回车就可以了。

在配置vlan先在上交4创vlan 10 exit vlan 20 exit vlan 30 exit,再到下三交然后进接口输入sw TAB access vlan 10再进另一个接口改成vlan 20那边四个pc机一样vlan 10 vlan 20 vlan20 vlan 30。

再向上配trunk在下三中间交换机进接口swTAB
