前言
这一期是对总线的一个讲解（靠自己的超详细讲解（字是一个一个敲上去的，不是搬书，我只是微微的借鉴了一下嘻嘻）求关注！求点赞！下一期会解释一些题，并且写我一开始学习总线的一些疑问进行提出与解答。
总线的概念
总线是连接多个部件的信息传输线，是各个部件共享的传输介质。
在某一时刻，只允许有一个部件向总线发送消息，但是多个部件可以同时从总线上接收相同的信息。

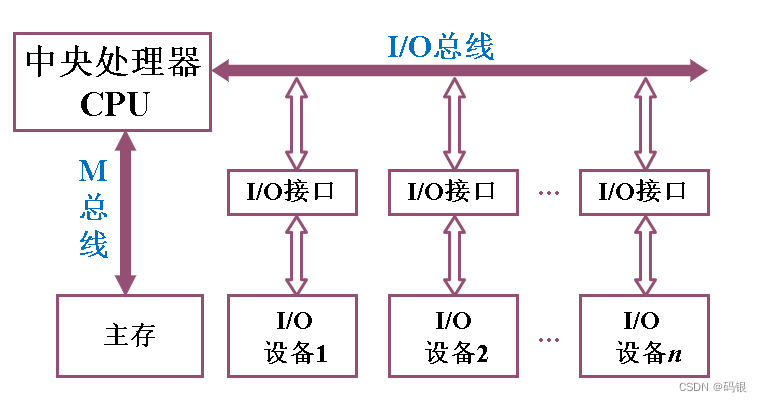

以CPU为中心的双总线结构
先放图片吧！
两组总线：一组总线连接CPU和主存，为存储总线（M总线）；另一组是用来建立CPU和各个I/O设备之间交换信息的通道，称为输入输出总线（I/O总线）。
I/O设备通过I/O接口挂到I/O总线上，就像我们手机充电器一样，我们通过充电器才能把手机插到插板上充电。
缺点：这种设备，在主存与I/O设备交换信息时，仍然要占用CPU，所以也会影响CPU的工作效率。
CPU和主存一定是并行的存储方式；CPU和外设（I/O设备）有的是串行，有的是并行。（这里串行和并行先记住，后面会解释）

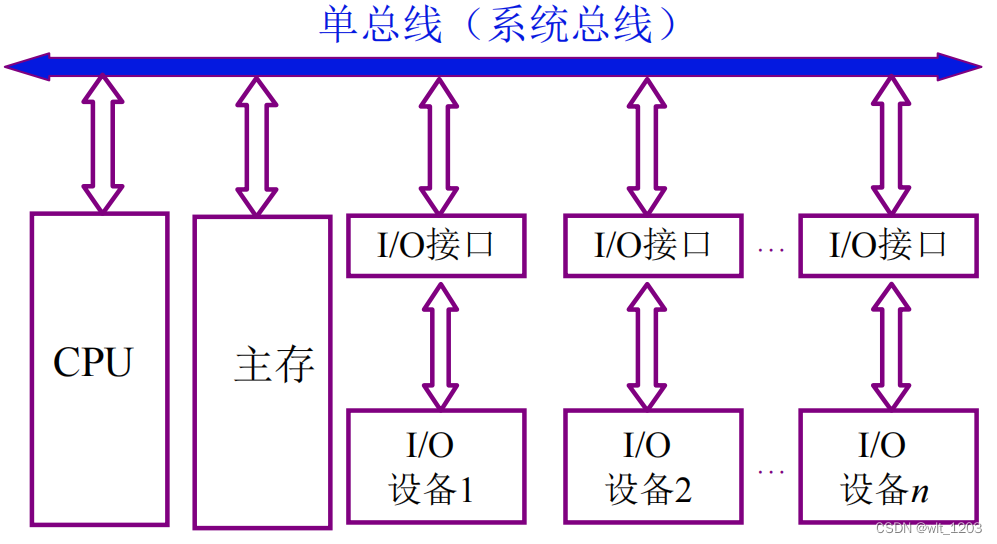

单总线结构
还是图片
当主存与I/O设备交换信息时，不影响CPU工作，CPU可继续处理不访问主存或I/O设备的操作，这就使CPU工作效率有所提高。
但是只有一组总线，所以当某时刻多个部件要用总线时，会发生冲突。根据各部件优先级高低（判优逻辑）来占用总线，也会影响工作速度。
外设访问主存的优先级比CPU高。主存与I/O设备中的硬盘交换信息比较多。

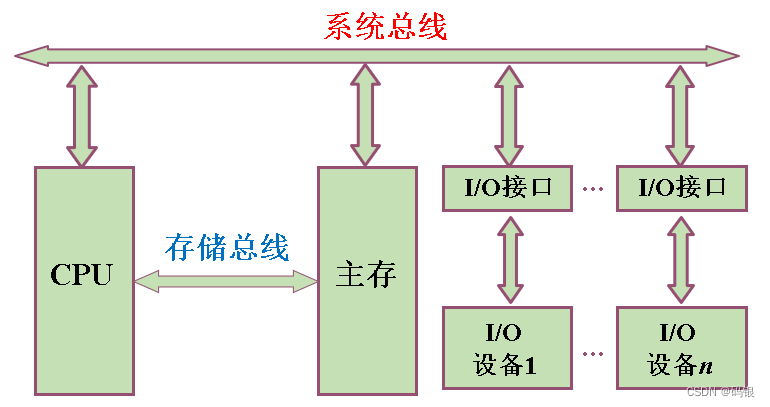

以存储器为中心的双总线结构
还是图片：
在单总线基础上，加了一组CPU与主存之间的总线，称为存储总线。
优点：提高了传输效率，减轻了系统总线的负担，还保证了I/O设备与存储器交换信息时不经过CPU。
总线的分类
片内总线
指芯片内部的总线。例如：CPU芯片内部、寄存器与寄存器之间等。
系统总线
是指CPU、主存、I/O设备（通过I/O接口）各大部件之间的信息传输线。 （可分为三类）
数据总线（DB）
数据总线用来传输各功能部件之间的数据信息，是双向传输总线。
数据总线的位数称为数据总线的宽度。
如果数据总线的宽度为8位，指令字长为16位，则CPU在取值阶段必须两次访问主存。（我在“主机完成一条指令的过程”这篇文章中讲过）
地址总线 （AB）
主要用来指出数据总线上的源数据或目的数据在主存单元的地址或I/O设备的地址。
举例：
1、假如要从存储器读出一个数据，那么CPU要将此数据所在存储单元的地址送到地址线上。
2、假如要将某数据经I/O设备输出，CPU除了要将数据送到数据总线上以外，还需将该输出设备的地址（通常都经I/O接口）送到地址总线上。
由此可见，1）地址总线上的代码是用来指明CPU要访问的存储单元或I/O端口的地址。
2）地址由CPU输出，并且单向传输。
地址线的位数与存储单元的个数有关，如果地址线有10根，则对应的存储单元个数有2^10。（不懂可以看“计算机系统概论”这篇文章的主存储器中的MAR）
控制总线（CB）
控制总线作用：1、使各部件能在不同时刻占有总线使用权。
2、监视各部件状态的作用，比如查询设备是处于‘忙’还是‘闲’的状态。
控制总线是用来发出各种控制信号的传输线。对于CPU来说，控制信号有的输出，有的输入（可进可出，意思是对于一条控制先来说是单向的，但是对于总体来说是双向的；有的控制线的输入，有的是输出）
举例：
1、由CPU发出：存储器读/写命令；I/O设备读/写命令；CPU发出中断请求。
2、向CPU发请求：当某设备准备就绪时，向CPU发中断请求；当某部件需获得总线使用权时，向CPU发出总线请求。
