Dwg数据导入到ARCGIS/pro中坐标设置

鉴天下苦于坐标系久矣

遂作此文以救天下苍生



Dwg数据，即cad数据，是通用数据格式

在实际中，常需要将其导入到gis

以下为详细设置：

易错项（错误做法）

1:直接将dwg拖入地图框或直接加载



正确做法：

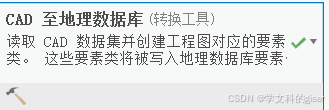

在pro中，将dwg数据集，用工具“cad数据集至地理数据库”，导入为shp。

找不到直接搜就行

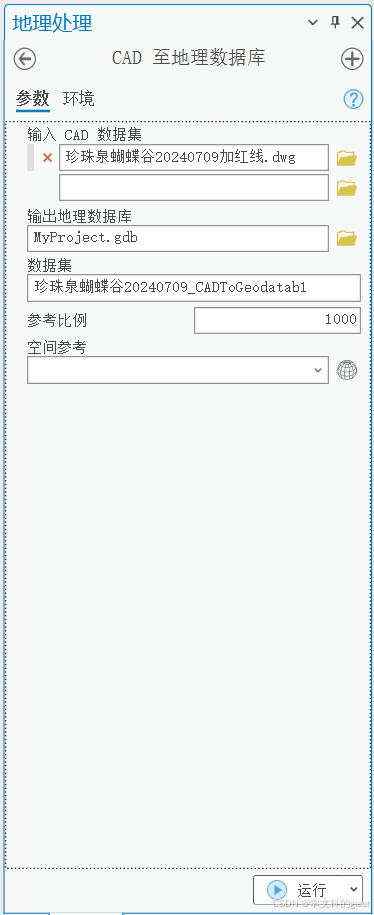

工具默认的设置（必须导入到GDB），运行

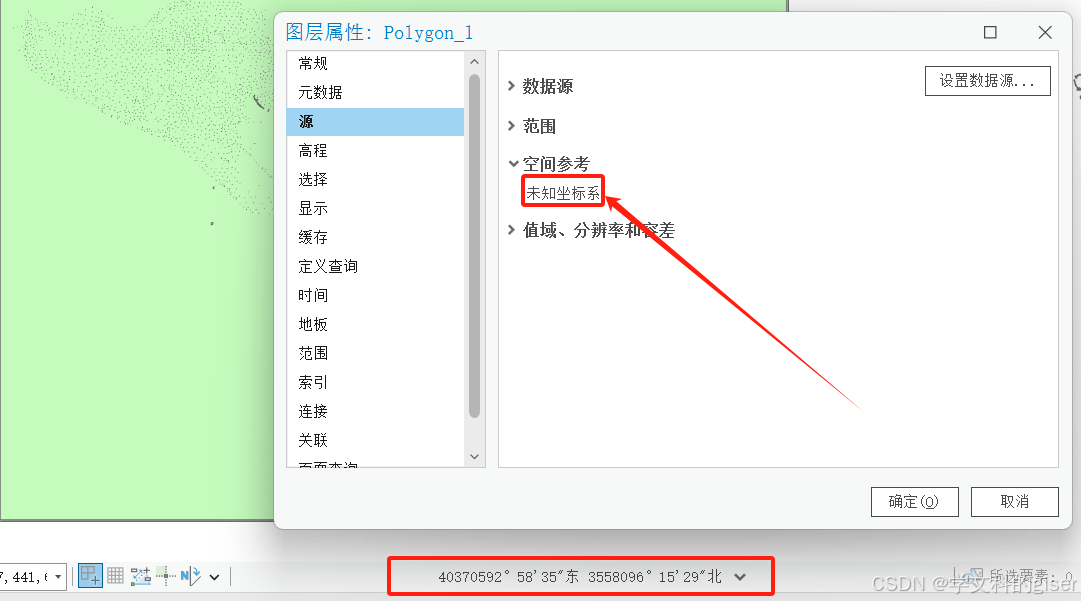

找到GDB里的cad数据，加进来，发现无参考坐标，且位置偏移巨大

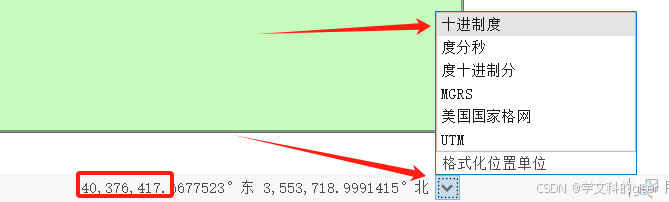

接下来需要将底部的坐标改为十进制

看这一串数字的前8位：40376417

40代表3°分带，带号40，对应120°E的中央经线

坐标系未知，那就猜2000坐标，3度分带

导出为shp,不能直接定义投影

最关键的一步，“定义投影”工具

根据前面“猜”的坐标，选择CGCS2000 3 Degree GK Zone 40

选择的依据，往前两步看“八位，40带号，3度分带”

运行，再次缩放到图层，即为正确坐标了



以下为大致总结：



1:在pro中，将dwg数据集，用工具“cad数据集至地理数据库”，导入为shp。

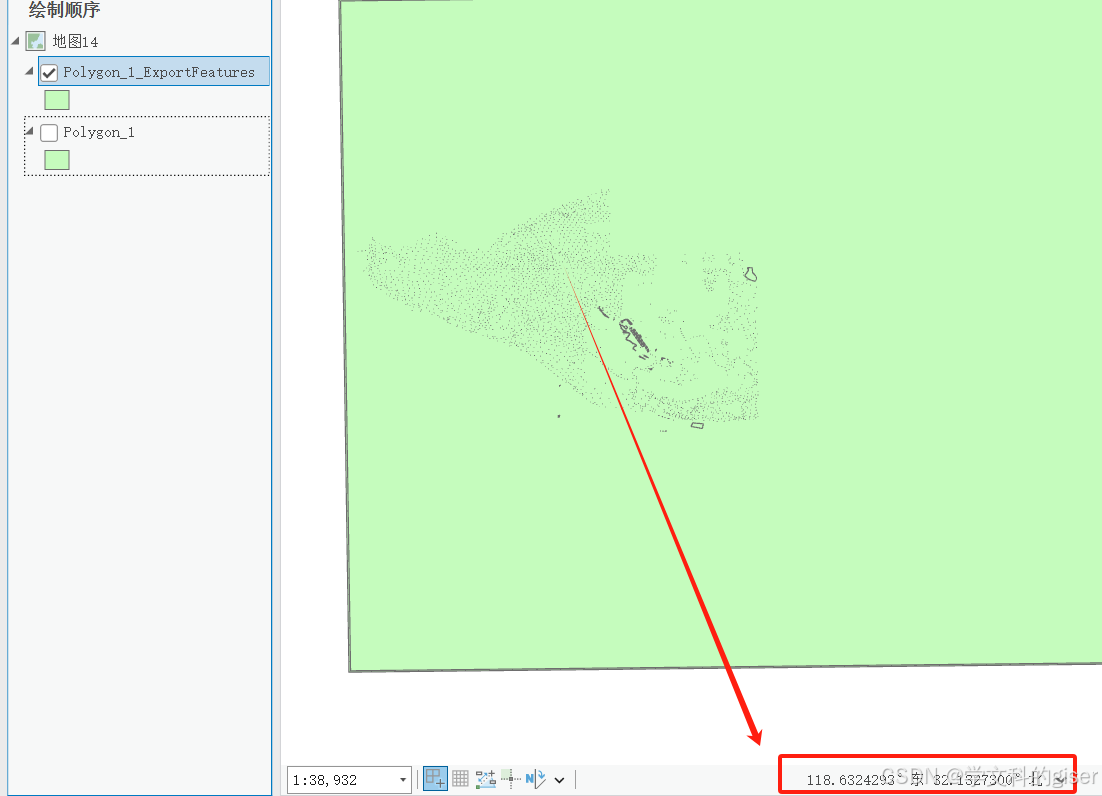

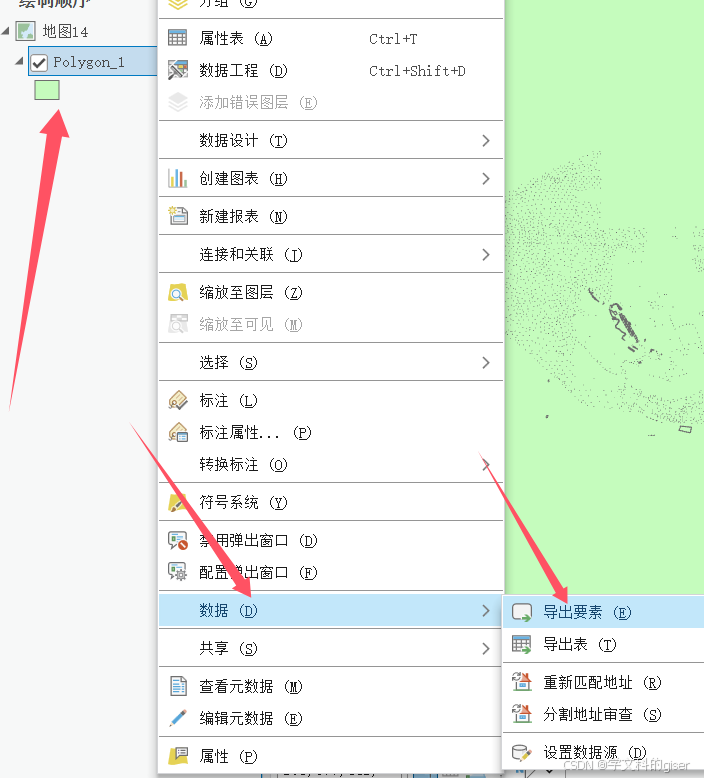

2:找到gdb里的shp，拖入地图框，图层右击-数据-导出要素，将其导出为shp1

3:缩放至shp1，由于没有坐标参考，其位置会偏移很大，由于cad的坐标系为投影坐标系，所以需要将显示坐标从度分秒改为十进制的显示，以确定其坐标信息。

4:查看shp1显示的坐标值，若为8位数，则前两位是带号，如：

    40597346，就是40带（3度分带），120经度，

    20536948，就是20带（6度分带），120经度。

   坐标系一般为2000，或者已知。

5:根据前一步的带号，使用定义投影工具，将shp1的坐标，定义为对应投影坐标系



注:有CM（Central meridian）的，是无带号，6位数的投影。

    无CM（Central meridian）的，是有带号（40），8位数的投影。
