CAD的.dwg文件导入 ArcGIS：高程分析、坡度分析、坡向分析

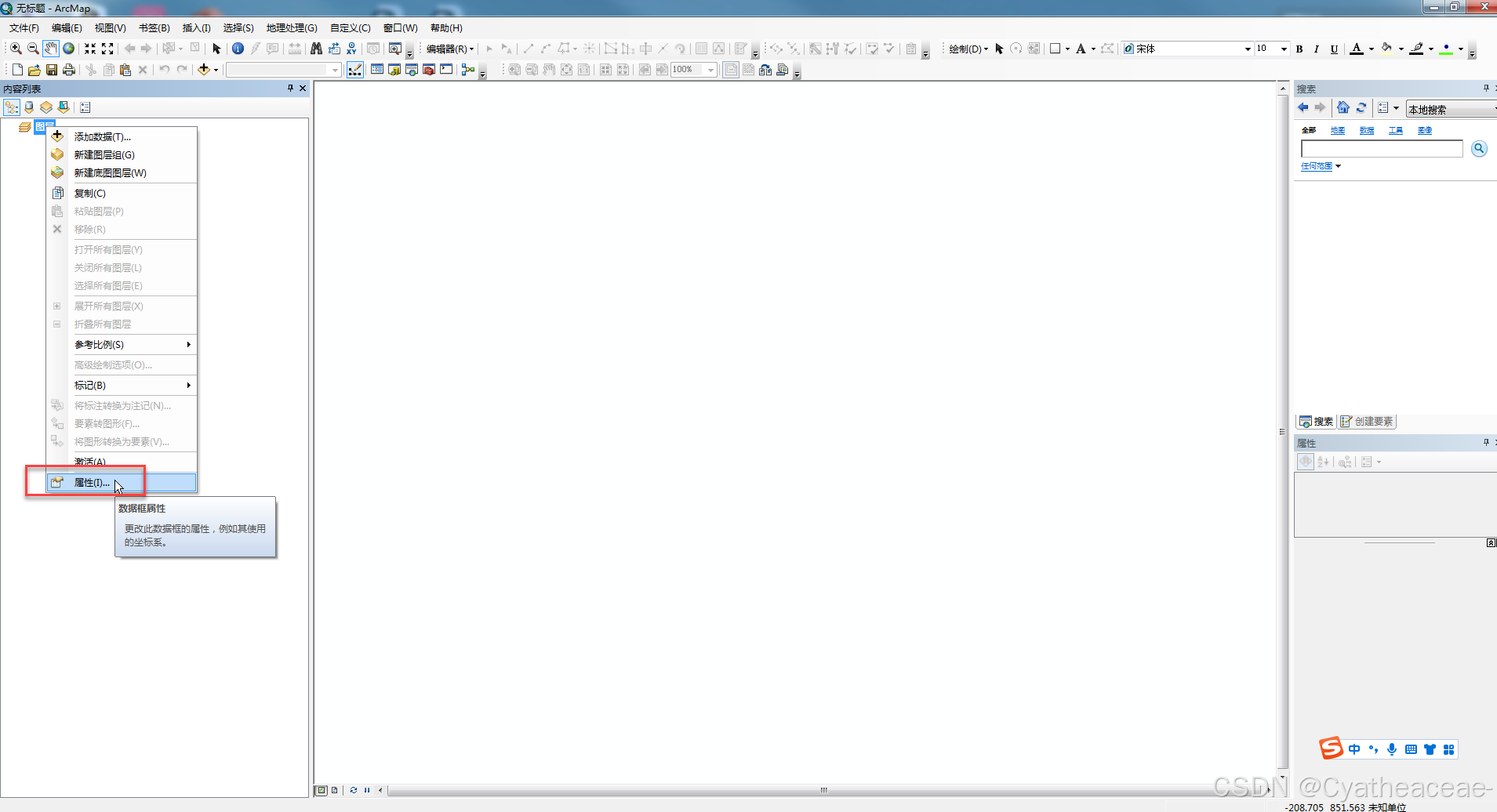

新建地图文件，在导入.dwg前，设置好坐标系，右键-属性-坐标系，选择合适的坐标系。此处选择的投影坐标系：CGCS2000_3_Degree_GK_CM_105E，

地理坐标系：GCS_China_Geodetic_Coordinate_System_2000

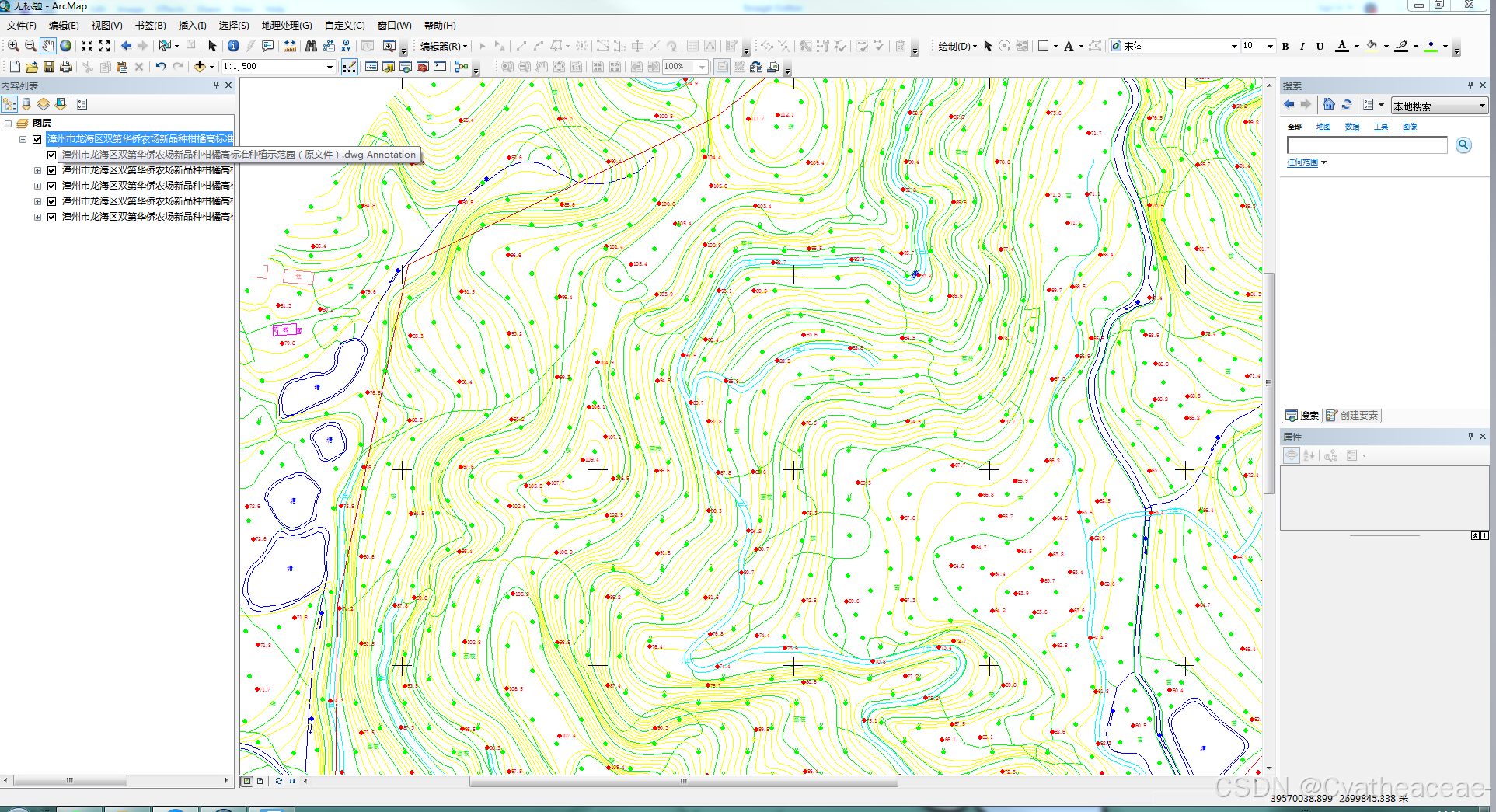

一、将 CAD 文件导入 ArcGIS中

二、确定要保留的图层

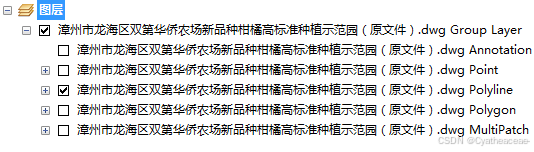

导入 CAD 文件后，里面有很多文件，分别为：

• Annotation 注释
• Point 点
• Polyline 多段线
• Polygon 多边形
• MultiPatch 3 D 几何图形

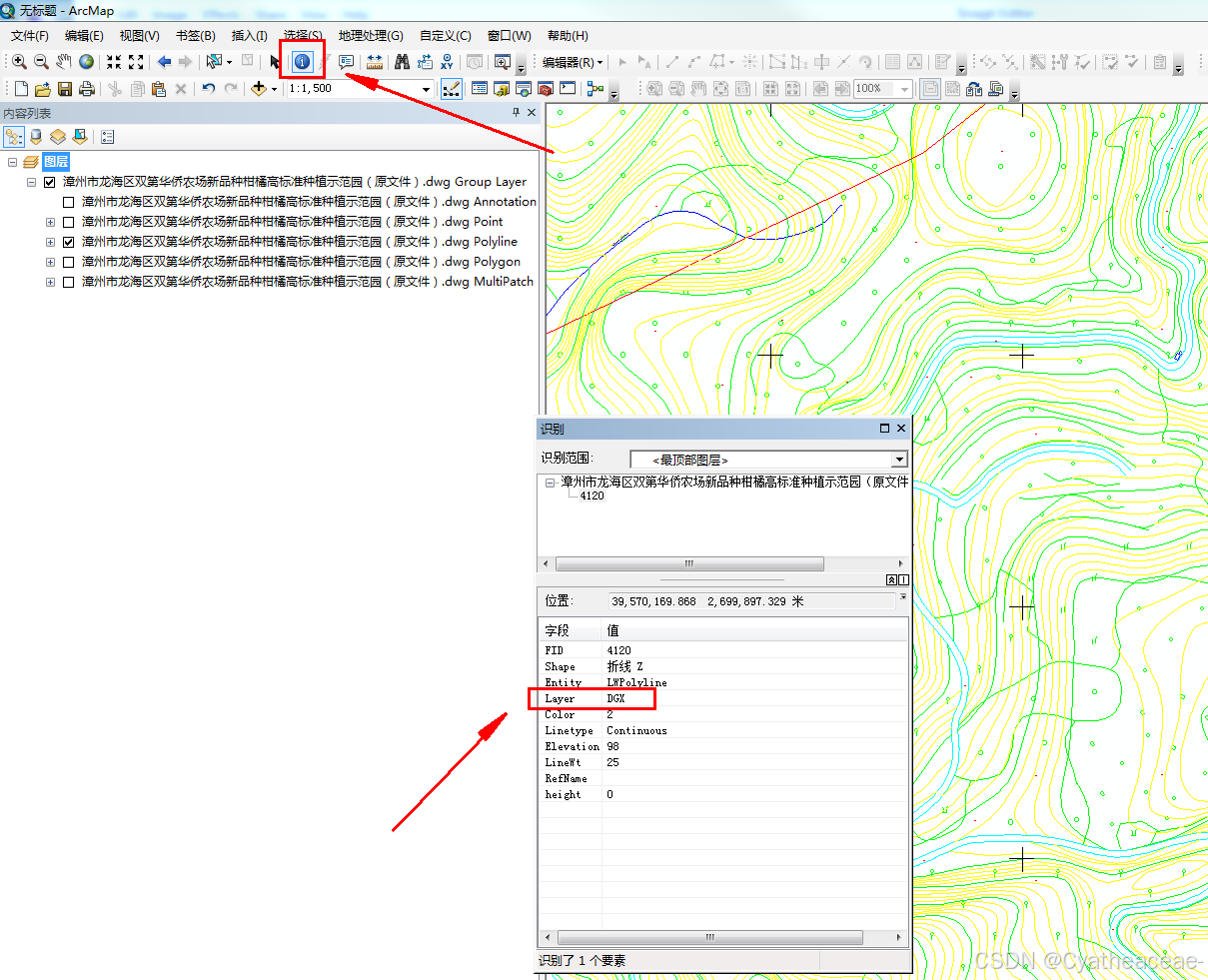

地形数据在 Polyline 中，通过查询工具，点击对应的图层可以查询其图层名称。

三、按属性选择

右键 Polyline-打开属性表-点击表选项-按属性选择, 输入表达式"Layer" = 'DGX'，可根据自己的文件属性，定义筛选表达式。
