CAD图导入ArcGIS

本文介绍了如何将CAD图导入ArcGIS,包括两种方法:直接添加数据和使用ArcToolbox的转换工具。在导入过程中,可能会遇到空间参考问题、未闭合多段线转换和三维实体导入等注意事项。
摘要由CSDN通过智能技术生成

数据准备

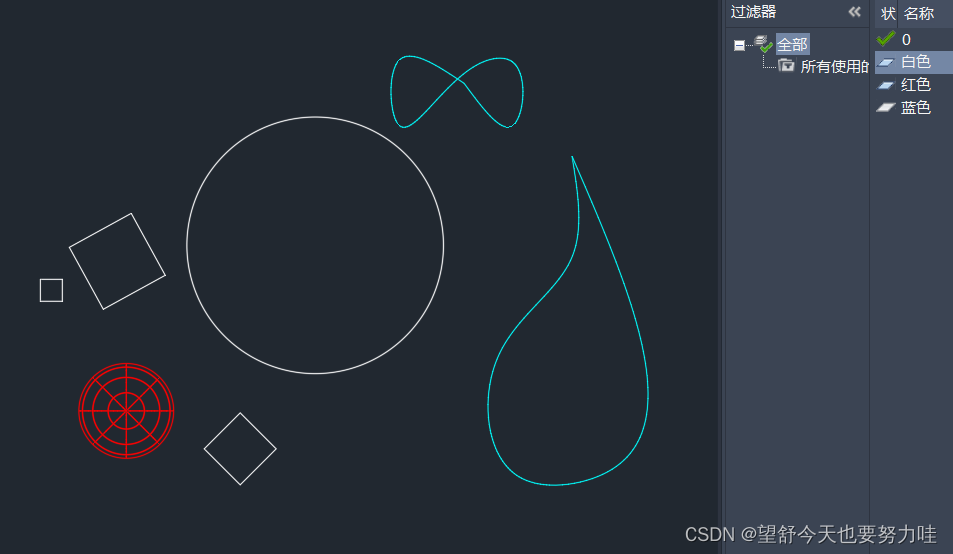

        先在CAD里面简单画了一些图形,分了三个图层(白/红/蓝)。

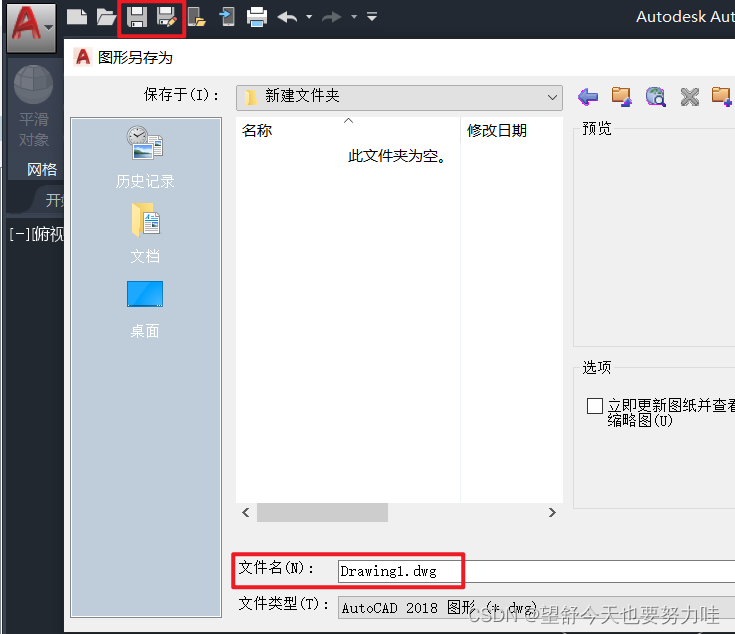

         点击保存(或者修改后可以点“另存为”),将CAD图保存为.dwg格式,文件版本可以根据ArcGIS的版本略作调整。

数据导入

        打开ArcGIS,将导出的CAD图导入。

        方法一

                点击“添加数据”,将保存的.dwg文件导入。

         如图所示,会生成对应点、线、面、多面体等图层,可以根据具体再进行调整。

  • 3
    点赞
  • 13
    收藏
    觉得还不错? 一键收藏
  • 2
    评论
ARCGIS的数据转换CAD流程(2009-04-23 09:10:44)标签:it 分类:GIS及相关专业技术 工作中,一点点摸索,终于能够导出CAD了,感谢我的姐姐,一起分享收获的快乐: GIS数据导出CAD流程 1、 打开GIS系统,在TOC中的layers右键属性→general→reference scale→输入1000(CAD中要求字体越小,这个数也越小,经验),→确定 2、 选中作要范围的层数据。法一、用DRAW工具条中的New Rectangle 或New Polygon 在上画出范围,单击菜单selection的select by Graphics工具,即可选中所要范围的数据层。法二、直接使用标准工具条中的select Features工具,选出所要范围数据。法三、另建一*.shp层(polygon),画出所要求范围(多边形),然后运用菜单selection的select by location工具进行选择。 前提:所需的各层数据都可选择。(Set Selectable layers 进行选择) 3、 层标注的文字属性导出。右键→属性,首先保证label选中。单击Convert labels to Annotation,打开对话框,store Annotation 选 in a database, Create Annotation for 选择selected features, 将下面表格里的feature linked的√去掉,此时出现文件夹标,选择保存位置。确定。(默认为该层所在的文件位置) 4、 所选层数据保存到新建的Database里。 5、 打开ArcToolBox或者ArcCatalog,导出CAD文件 6、 打开导出的CAD文件,未看到。单击全部缩放工具,此时出现一个白点,挪动,放大。看到点线面,而没有注记文字。 7、显示注记文字。关闭所有点线面层,打开层特性管理器,只保留注记层,确定。在点线面的位置圈选,可看到选中标记,颜色选择任何(除了纯白色纯黑色)颜色,将字体样式改为宋体。
