通过DC/DC
转换器实现电压稳定的装置被称为电压稳压器。
二、电源IC种类
电源IC

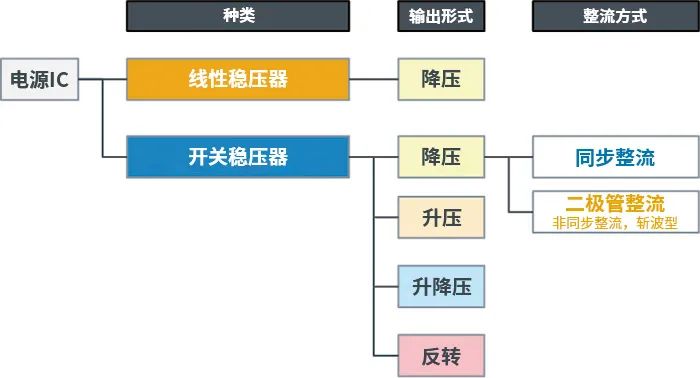

大致分为线性稳压器和开关稳压器两种。
作为其各自的输出形式,线性稳压器仅可降压输出比输入电压低的电压。
开关稳压器则具有自由度,输出形式包括以下4种:
・降压输出比输入电压低的电压
・升压输出比输入电压高的电压
・升降压输出恒定电压,与输入电压的高低无关
・从正电压反转输出负电压
而且,开关稳压器的整流方式有同步整流
和非同步整流
(二极管整流)。
【电源IC种类】
线性稳压器和开关稳压器
通过DC/DC
转换器实现电压稳定的装置被称为电压稳压器。
按转换方式,电压稳压器分为线性稳压器和开关稳压器2种类型。
因工作时输入与输出的关系呈线型
,故被称为"线性稳压器"。
因输入与输出间串联有控制元件
,有时也被称为"串联稳压器"。
线性稳压器
通过控制元件降压,因此输入与输出的电压差(降压程度)越大损耗就越大,效率也越低。因此适用于小功率的电源。
优点 | 缺点 |
---|---|
电路简单 | 效率低 |
外接部件少 | 发热大 |
噪音小 | 仅降压型转换器 |
开关稳压器 |

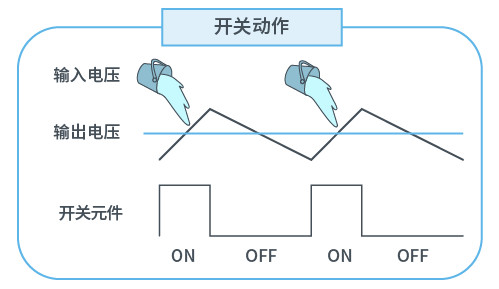

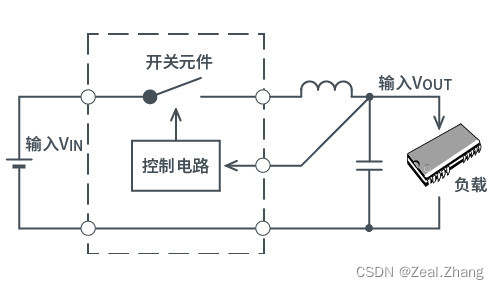

接通开关元件(MOSFET
),从输入端向输出端供电,直至输出电压达到所需电压。
输出电压达到规定值后,开关元件即关闭,不再消耗输入功率。
通过高速重复这一动作,将输出电压调节到规定值。
优点 | 缺点 |
---|---|
效率高 | 外置部件多 |
发热小 | 设计困难 |
可实现升压/降压/负电压的转换 | 噪音大 |

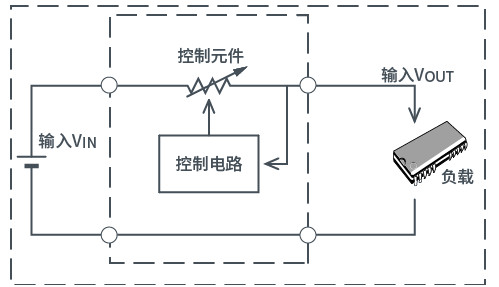

线性稳压器的工作原理 |
一般的引脚构成:线性稳压器基本上由VIN
(输入)、VO
(输出)、GND
(接地)三个引脚构成。
在输出可变的线性稳压器上添加了用于反馈输出电压的FB
(反馈引脚)。
简单来说,电压固定型是内置了电压可变型的外接电阻的稳压器。

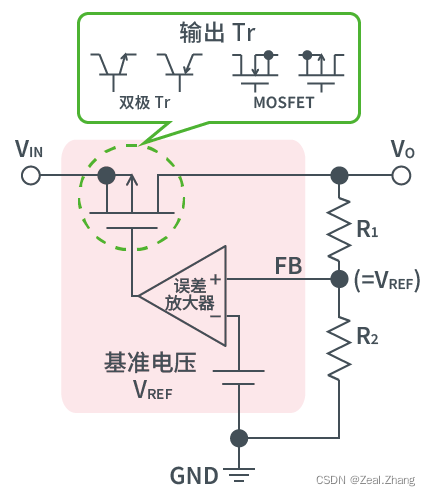

线性稳压器的内部电路概要如下图所示。
其工作原理与反相放大电路相同,误差放大器的非反相引脚(FB
)电压与基准电压 (VREF
) 相同,因此输出电压值(VO
)由两个电阻(R1
和R2
)的阻值比决定。
Vo=[ (R1+R2) / R2 ] x VREF
下图的输出晶体管为MOSFET
,不过也有使用双极晶体管的产品。
线性稳压器的分类

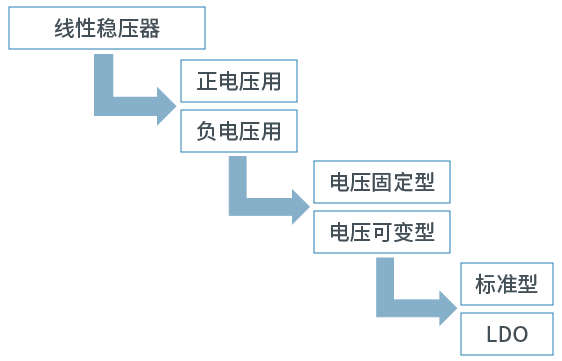

线性稳压器按功能进行分类时,首先可分为正电压用和负电压用两种。
根据使用电路不同,也有不需要正电源,而需要负电源的产品。
若只有正侧电源,则不能处理接地电位以下的电压,不能将晶体管的输出引脚的电压分配至负电平。将控制晶体管装入负输出线,从而产生负电压。
【按功能分类】

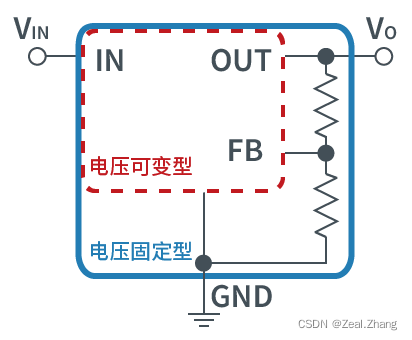

其次,还可分为电压固定型和电压可变型两种。固定型由输入、输出、GND
三个引脚构成,内置有输出电压设定用电阻。
可变型为GND
基准型时,添加反馈引脚变成四个引脚。可变型中也有无GND
引脚的浮动工作型,这种情况为三个引脚。
电压固定型和电压可变型之后还可分为标准型
和LDO
两种。
LDO
是Low Dropout
的缩写,是降低了输入输出间电位差的线性稳压器。
标准型
的输入输出间电位差最低也有约2V,而LDO可控制在1V以下。
何谓LDO?
LDO
即使较低的输入输出间电位差也可进行工作的线性稳压器。有时也称为低损耗型线性稳压器或低饱和型线性稳压器。
关于LDO
的输入输出间电位差并无数值性的定义,一般是指稳压器稳定工作时最低电位差可控制在1V以下的稳压器。
例如,对于需要3.3V电源的IC
,由于标准型不可制作5V到3.3V电源,因此,需要输入输出间电位差较低的LDO
。
这样,LDO
在输出与标准型稳压器相同的电压时,也可设定较低的输入电压。
通过低电位差工作,可使能量损耗较少,可进行抑制散热等设计。
