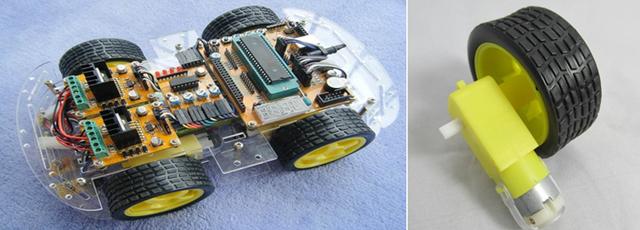

图 小车的实物图

控制算法：

电机控制算法的作用是接受指令速度值，通过运算向电机提供适当的驱动电压，尽快地和尽快平稳地使电机转速达到指令速度值，并维持这个速度值。换言之，一旦电机转速达到了指令速度值，即使在各种不利因素(如斜坡、碰撞之类等使电机转速发生变化的因素)的干扰下也应该保持速度值不变。为了提高机器人小车控制系统的控制精度，选用合适的控制算法显得十分必要。控制算法是任何闭环系统控制方案的核心，然而并非越复杂、精度越高的算法越好，因为比赛要求非常高的实时性，机器人必须在非常短的时间内作出灵敏的反应，所以现代的一些先进控制算法，比如模糊控制、神经元网络控制等就不能应用到小车控制系统里。本系统选用了最常规、最经典的PID控制算法，通过实际应用取得了很好的效果。下图是PID控制原理结构图。

图 PID控制系统原理结构框图

1 比例项

控制回路中的第一个偏差转换环节就是比例项。这一环节简单地将偏差信号乘以常数K 得到新的CV值(值域为-100~100)。基本的比例控制算法如下：

loop:

PV=ReadMotorSpeed()

Error=SP-PV

CV=Error*Kprop

Setpwm(cv)

Goto loop

其中SP为设定值，PV为反馈值，Error为误差。

上一段程序中的SetPWM()函数并非将CV值作为绝对的PWM占空比来对待。否则，不断降低的偏差值会使输出值接近零，而且由于电机工作时需要持续的PWM信号，控制系统将会使电机稳定在低速运转状态上，从而导致控制系统策略失败。

相反，CV值一般被取作当前PWM占空比的改变量，并被附加到当前的PWM占空比上。这也要求SetPWM()函数必须将相加后得到的PWM占空比限制在0%~100%。正的CV值将使电机两端电压增加。负的CV值将使电机两端电压降低。如果CV值等于0，则无需改变但前占空比。较低的K 值会使电机的速度响应缓慢，但是却很平稳。较高的K 值会使速度响应更快，但是却可能导致超调，即达到稳定输出前在期望值附近振荡。过高的K 值会导致系统的不稳定，即输出不断震荡且不会趋于期望值。

2 积分项

积分正好与微分相对。假如有一个描述变化率(微分)的表达式，那么对该表达式的积分就将得到随时间变化的原物理量。如加速度的积分是速度，速度的积分是位移。

在PID控制回路中，偏差的积分代表从控制开始时算起所有偏差积累的总和。该总和被常数K 所乘后再添加到回路输出中。在回路中，如果没有积分环节，尽管控制系统也会趋于稳定，但是由于某种原因输出值可能最终也无法达到SP值。

一个简单但完全的PID控制器地伪代码实现如下：

loop:

PV=ReadMotorSpeed()

LastError=Error

Isum=Isum+Error

Error=SP-PV

Rate=Error-LastError

CV=Error*Kprop+Krate*Rate+Kint*Isum

SetPWM(CV)

Goto loop

由于积分项会越来越大，这就会使控制回路在SP值的改变时响应变慢，某些应用场合在CV值达到取值边界(如为：-100~100)时会停止累加Isum。在SP值改变时，也可以除去Isum项。

3 微分项

任何变量的微分项被用来描述该变量是如何相对于另一个变量(多位时间)变化的。换句话说，任何变量的微分项就是它随时间的变化率。如位移随时间的变化率是速度。速度相对于时间的微分是加速度。

在PID控制器中，值得关心的是偏差信号相对于时间的微分，或称变化率。绝大多数控制器将微分项定义为：

Rate=(E-E )/T

式中，E为当前偏差，E 为前次偏差值，T为两次测量的时间间隔。负的变化率表明偏差信号的改善。当微分项被具体应用于控制器中时，将一个常数乘以该微分项，并将它加到比例项上，就可以得到最终的CV值计算公式：

CV=( K E)+( K Rate)

当偏差信号接近零时，CV值将为负，所以当偏差信号开始改善时，微分项的作用将逐渐减弱校正输出量。在某些场合下，微分项还有利于超调量的消除，并可以允许使用较大的K 值，从而可以改善响应的快速性。微分环节还预示了偏差信号的变化趋势。当控制对象对控制器的输出响应迟缓时，微分环节的作用尤为明显。

含有微分项的控制算法的伪代码实现如下：

loop:

PV=ReadMotorSpeed()

LastError=Error

Error=SP-PV

Rate=Error-LastError

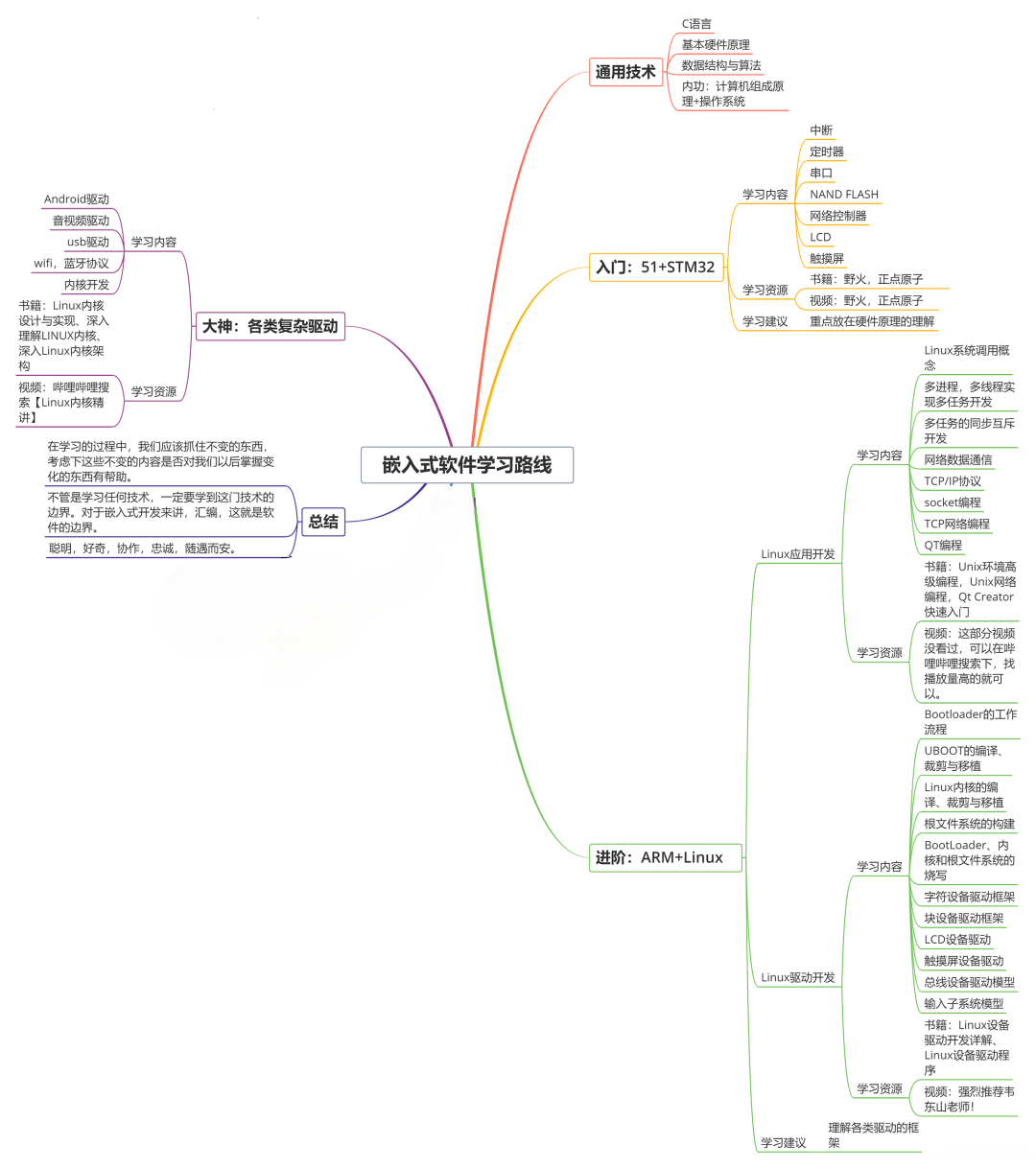

既有适合小白学习的零基础资料，也有适合3年以上经验的小伙伴深入学习提升的进阶课程，涵盖了95%以上物联网嵌入式知识点，真正体系化！

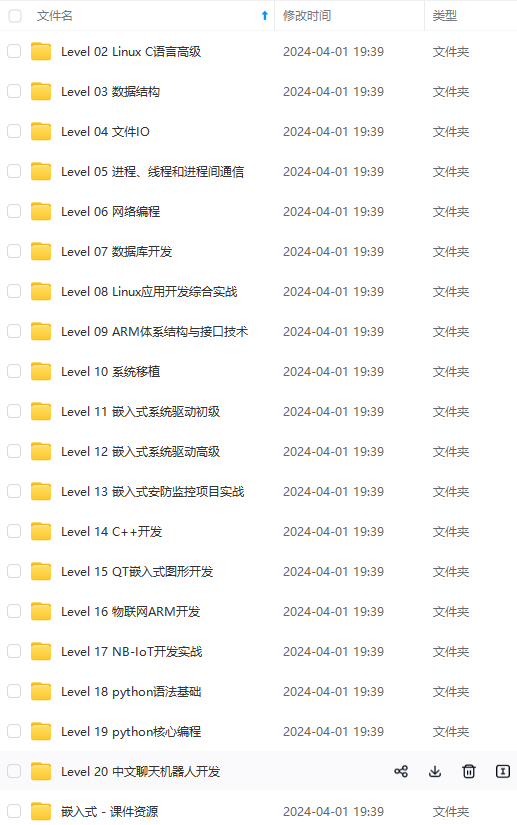

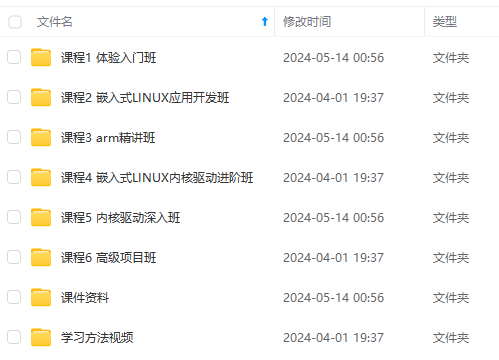

由于文件比较多，这里只是将部分目录截图出来，全套包含大厂面经、学习笔记、源码讲义、实战项目、大纲路线、电子书籍、讲解视频，并且后续会持续更新
