写这篇文章旨在让大家快速上手正点原子的ATK-LORA-01 无线串口模块,首先调LORA模块的本质就是在写USART串口收发程序!!!
基础参数
ATK-LORA-01 无线串口模块外观如图1.1-1正面图和图1.1-2背面图所示:
图1.1-1 ATK-LORA-01 无线串口模块实物图正面

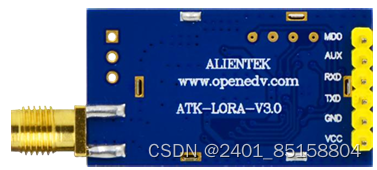

图1.1-2 ATK-LORA-01 无线串口模块实物图背面

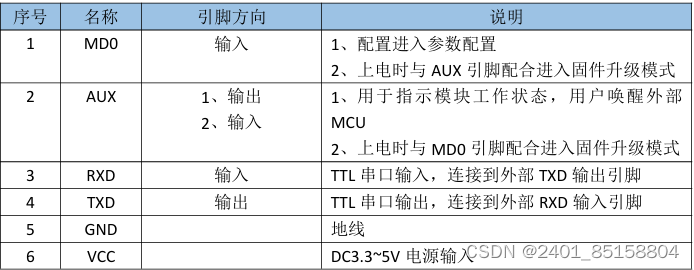

模块通过一个1*6的排针与外部电路连接,各引脚的详细的详细描述如表1.1.2所示:
下面4个引脚是我们熟悉的USART串口通信的引脚,而上面两个引脚是我们模块工作模式配置的引脚。我们需要将两个模块的参数配置为一致,两个LORA模块才能实现通信。
硬件连接
本教程的逻辑是Stm32连接LORA模块,电脑通过USB转TTL连接LORA模块,电脑通过串口助手软件查看调试信息。
配置功能时(AUX悬空)
通讯功能时(MDO、AUX悬空)
功能配置:
打开ATL-LORA配置软件
注意:我们需要将两个模块的参数配置为一致,两个LORA模块才能实现通信。
软件实现
【STM32】HAL库 STM32CubeMX教程四---UART串口通信详解_hal uart-CSDN博客
验证
没耐心了,写不下去了,有时间再来完善
