AD四层板智能车PCB设计-原理图

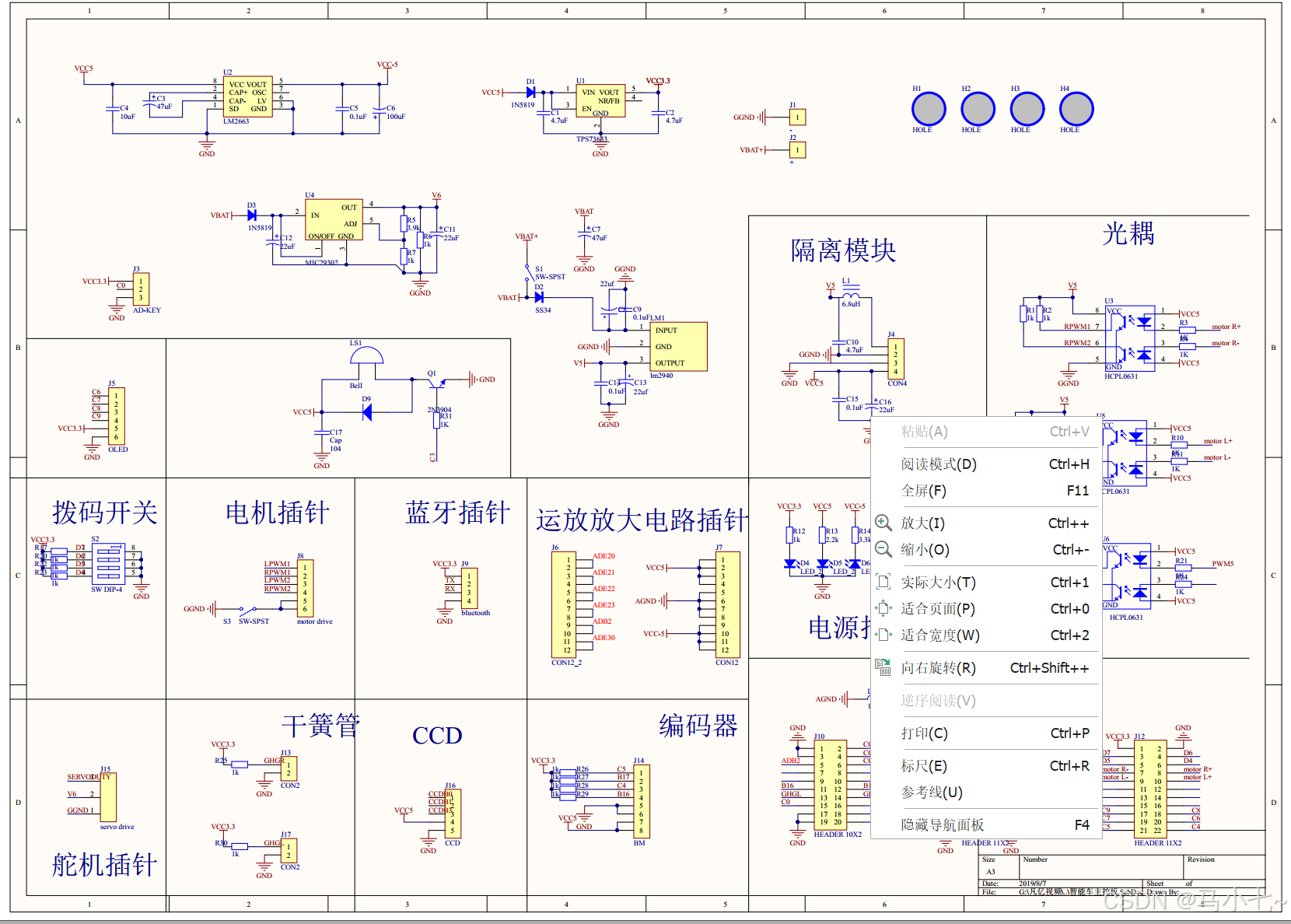

书接上文,本文主要是对智能小车的原理图绘制及编译检查,如下图所示

一、元件的放置

方法一::打开原理图库,在SCH Library里面点击放置就可以放置到原理图里(不推荐)

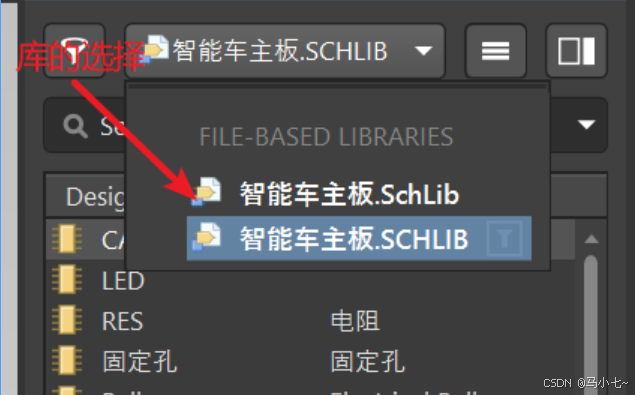

方法二:在原理图界面,在Panels里面选择Components,在上边可以进行库的选择,在选择的库里,点击要使用的元件进行拖动即可(或者双击也行)。

二、器件的复制与对齐

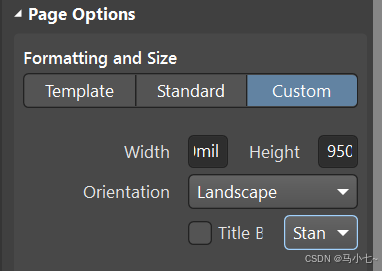

双击原理图的边框可以对原理图纸张的大小进行更改。

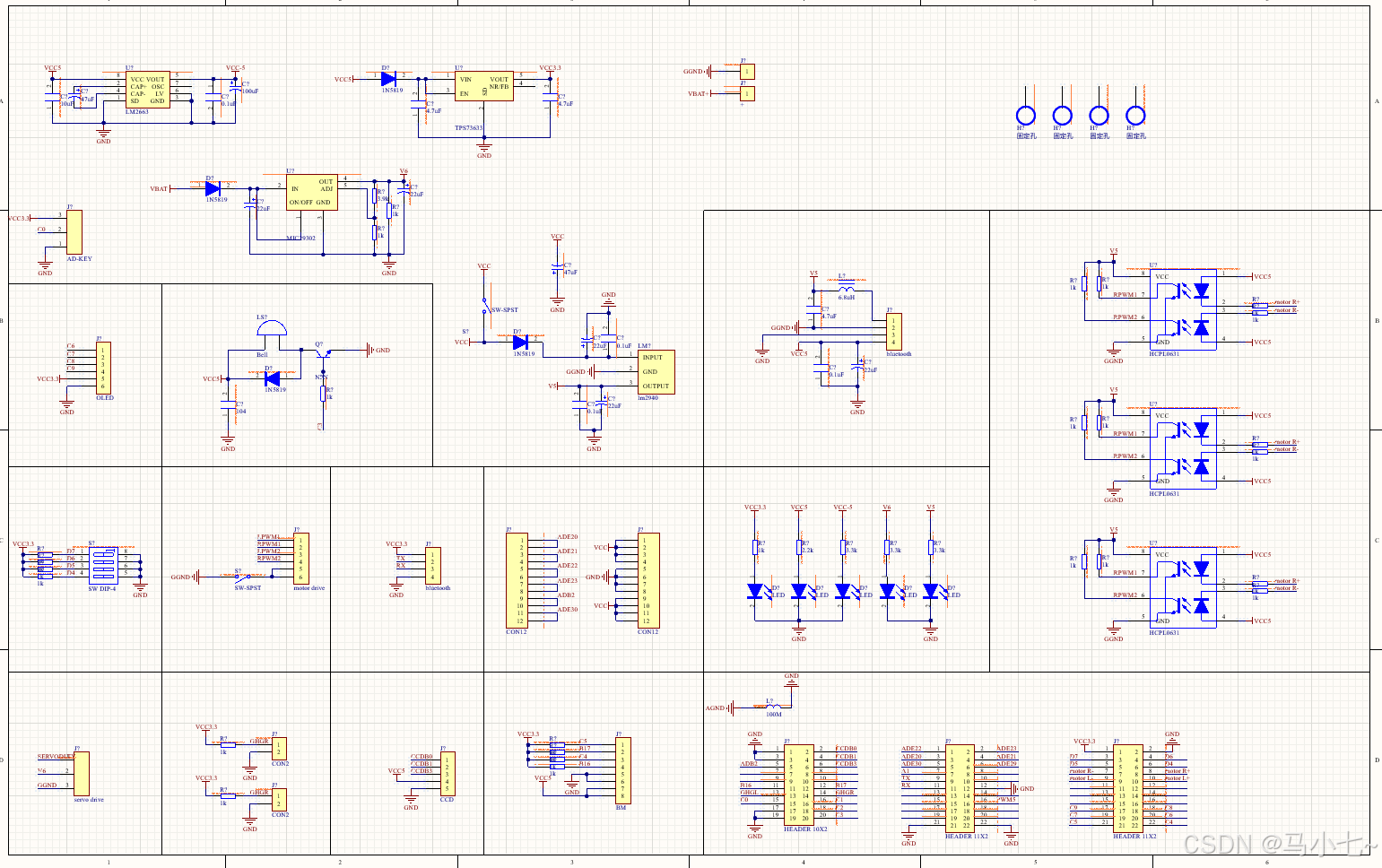

先将基本的元器件放置好如下图所示:

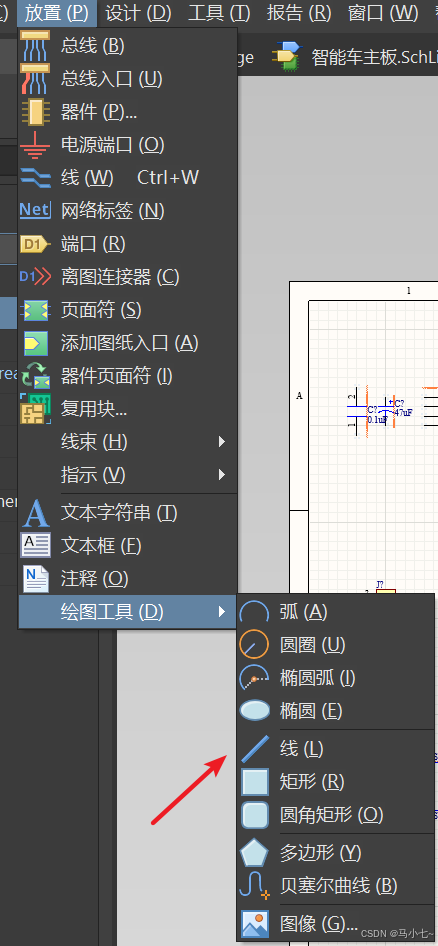

放置线使原理图更加清晰,Shift+空格可以改变我们走线的方式

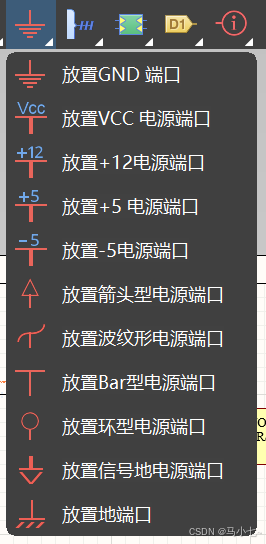

三、导线及NetLabel的添加

Ctrl+W导线

可以对原理图的内容进行更改

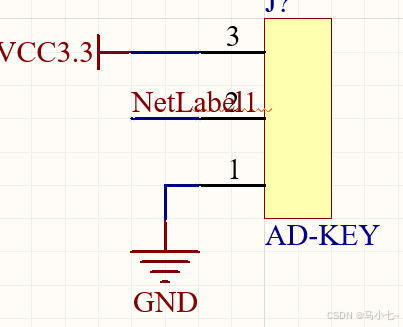

C0的画法:

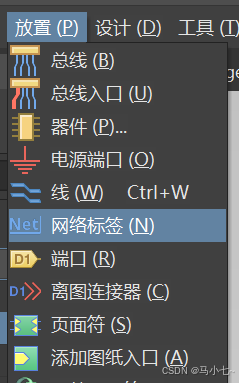

更改NetLabel的名称即可

四、Value值的核对

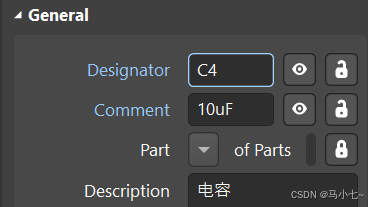

方法一:可以按照原理图进行一个一个的修改如下图所示

方法二:

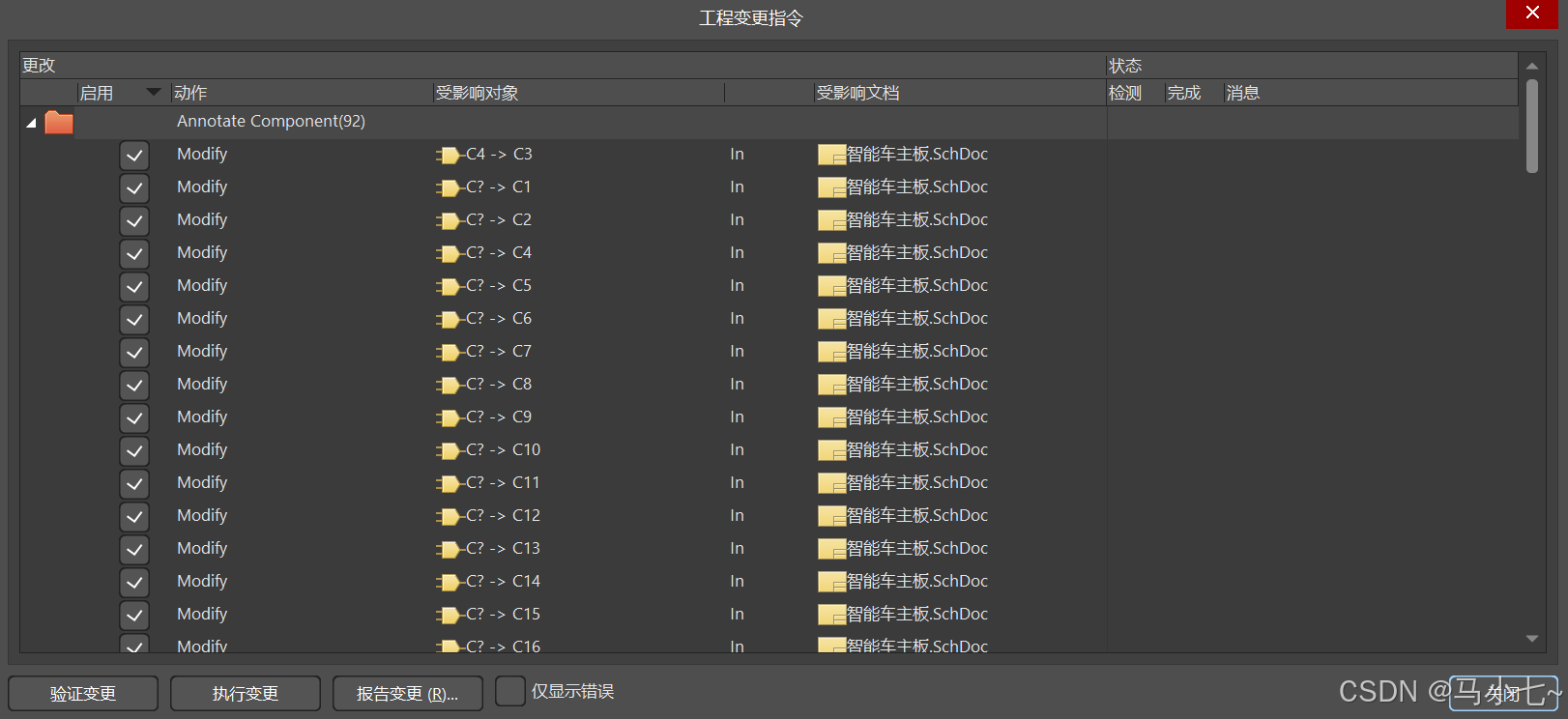

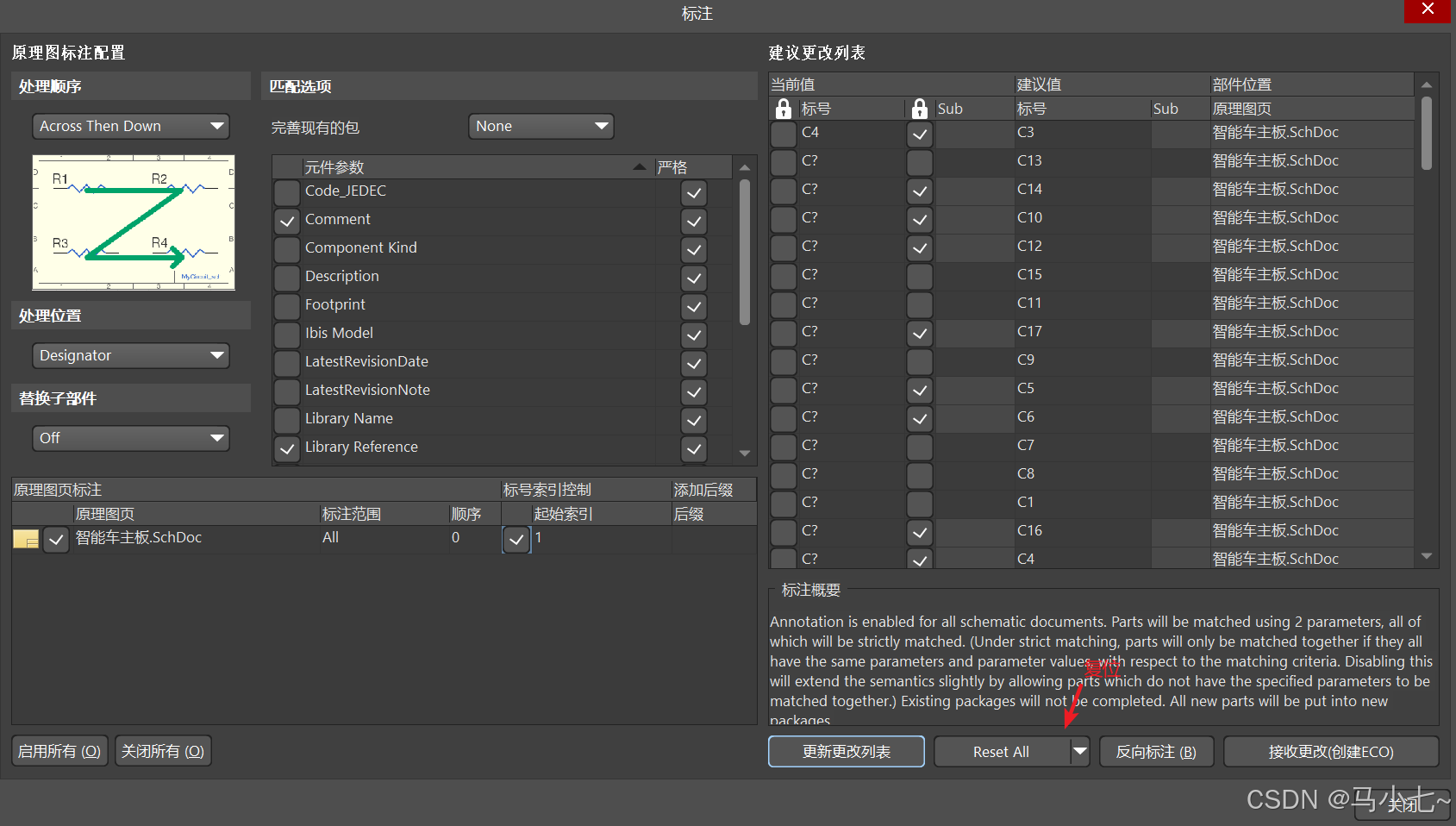

点击更新列表——接收更改——执行变更

五、封装的统一管理

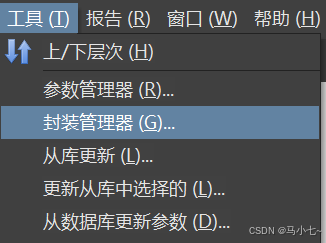

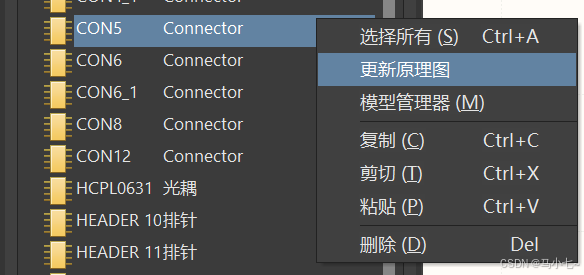

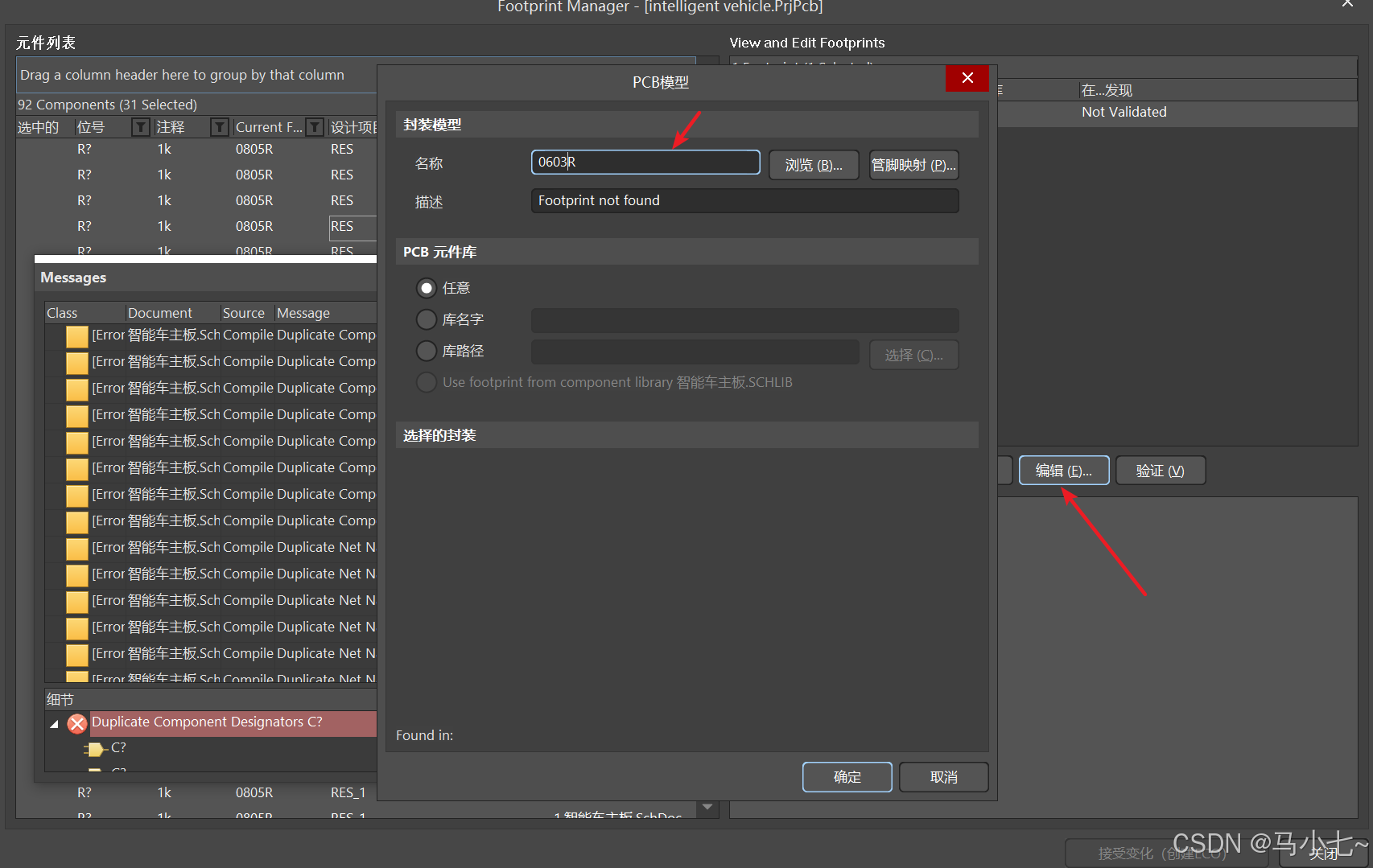

选中要更改的元器件,点击编辑对名称进行变更,在点击接受变化——执行变更,就完成了

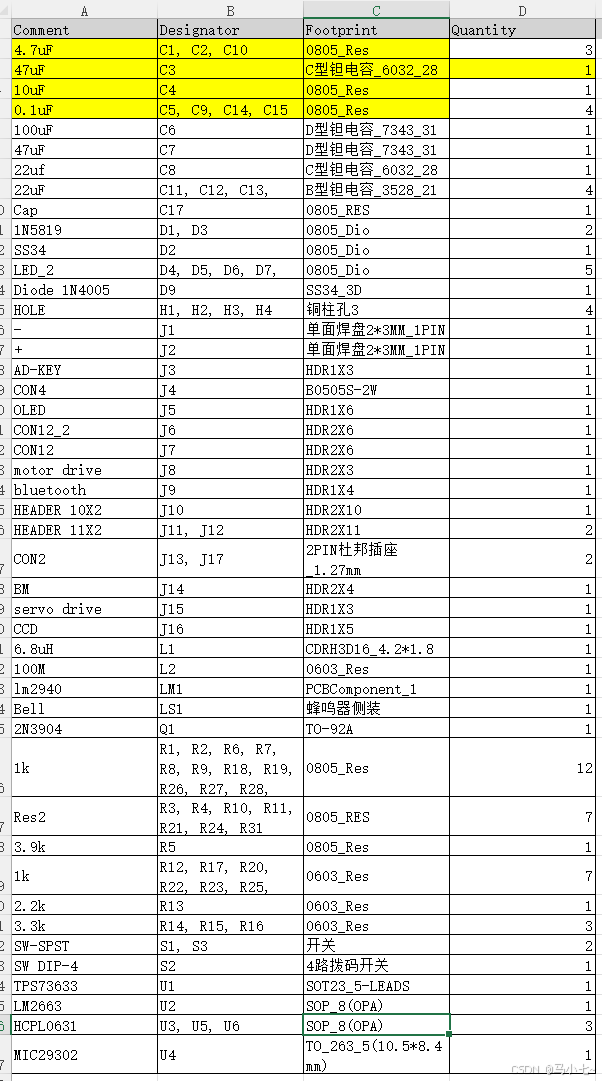

把下表里面的封装按照上面的方法添加好

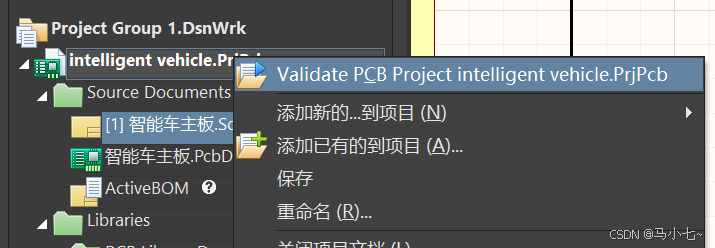

六、原理图的编译设置及检查

Alt+点击名称=高亮

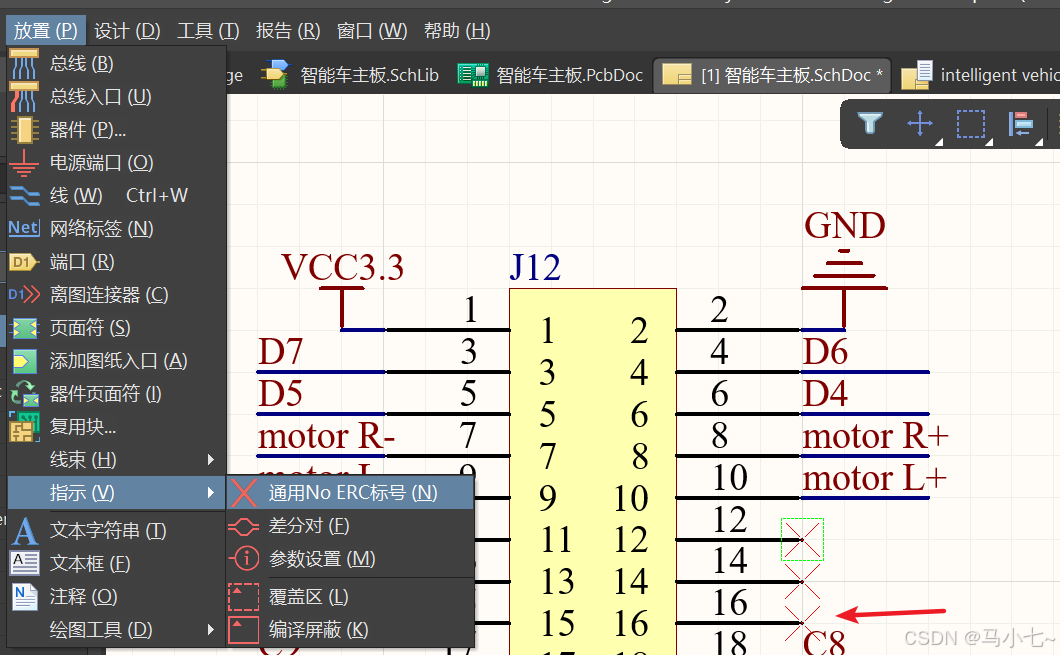

单端网络不一定有问题
