应变/桥采集卡，你想了解的都在这里了

       应变/桥采集卡‌是一种用于采集应变信号的设备，主要用于测量和记录各种物理量的变化，如压力、位移、重量等。它通过将传感器输出的微弱信号进行放大和数字化处理，以便于进一步分析和处理。

功能和应用

应变/桥采集卡的主要功能包括：

‌信号放大‌：通过内置的放大器将传感器输出的微弱信号放大到可测量的范围。

‌数据采集‌：将放大的信号转换为数字信号，以便计算机或其他处理设备进行分析和处理。

高精度测量‌：具有高分辨率和低噪音的特点，适合用于精密测量。

技术参数和性能指标

应变/桥采集卡通常具有以下技术参数和性能指标：

‌分辨率‌：高分辨率，如24位分辨率，能够提供更高的测量精度。

‌采样率‌：高采样率，如单通道最高采样率可达102.4ksps，适合高速数据采集。

‌输入方式‌：真差分输入，减少干扰，提高测量准确性。

‌硬件支持‌：集成桥式传感器所需的激励源硬件支持，方便使用。

适用场景和优势

应变/桥采集卡适用于各种需要高精度测量的场合，如：

工业自动化‌：用于测量压力、位移等工业参数。

‌科研实验‌：在实验室环境中进行精密测量和分析。

‌医疗设备‌：用于生物医学信号的采集和处理。

应变/桥采集卡的优势包括：

‌高精度‌：由于采用高分辨率ADC和精密放大器，测量结果更加准确。

‌高速率‌：高采样率适合快速变化的信号测量。

‌低噪音‌：采用低噪音设计，减少外界干扰。

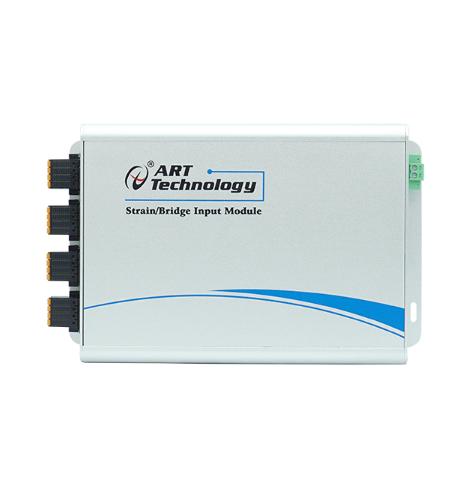

        USB8710 是阿尔泰科技一款基于惠斯通电桥而设计的应变/桥输入采集模块。该板卡提供4 路同步模拟输入通道，24bit 分辨率，单通道采样速率最高 102.4 kS/s，支持四分之一、半桥或全桥传感器。可选功能包括每通道远端补偿、内部桥接补全、分流校准及通道校准选项。非常适合需要准确性和灵活性的动态应变、负载和压力测量以及测试设备。

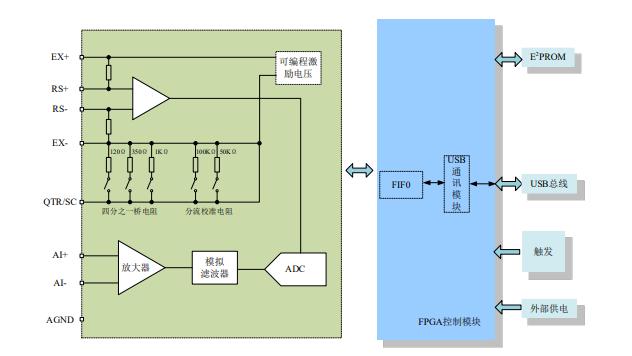

        USB8710 的系统框图如图所示，系统主要由激励模块、前端模拟调理模块、ADC模块、电阻模块FPGA模块及 USB 通信模块组成。
USB8710 提供了四个同步采样的输入通道，用于与应变元件电桥和其他惠斯通电桥传感器接口。在软件中配置每个通道的所有设置。支持以下功能：
支持以下功能：
 连接所有桥配置的传感器，包括四分之一桥、半桥和全桥
 激励电压在 0.625 V~10V 之间可配置
 四分之一桥可选择 120Ω、350Ω、1kΩ
 零点偏置校准及分流校准
 通道校准
 电桥激励电压的远端补偿

指标参数：

模拟量输入	通道数	4通道同步采集
	精度	24位
	采样频率	102.4KS/s
	模拟输入范围	±25mV/V、±100mV/V
	激励电压	0.625V、1V、1.5V、2V、2.5V、2.75V、3.3V、5V、7.5V、10V
	支持四分之一、半桥或全桥传感器
	桥电阻支持120Ω、350Ω、1KΩ
