测控机箱：在工业自动化测试测量中如此重要我们该如何选择

       现代测控机箱正迈向模块化、高速化与高密度化，支持PXIe架构与24GB/s带宽，满足汽车电子、半导体制造等严苛场景需求。阿尔泰科技多款机型通过混合插槽与智能监控设计，实现灵活扩展与稳定运行。

         测控机箱作为工业自动化、测试测量等领域的关键硬件设备，其技术特点和应用场景呈现以下发展趋势：

一、技术特点

‌结构优化与无缆化设计‌
现代测控机箱采用模块化结构设计，例如PCB电路板直接集成连接器与功能模块，减少传统电缆连接导致的信号串扰问题。部分产品通过铝合金材质和电磁屏蔽技术提升抗干扰能力。

‌高速接口与通信协议支持‌
支持PXI Express、NXI等架构，提供千兆LAN、CAN总线等通信接口，带宽可达8GB/s，满足高实时性数据传输需求。部分机箱还集成电测试板卡单元和网口模块，兼容多种工业协议。

‌高密度与扩展性‌
多槽位设计（如18槽PXIe机箱）支持灵活插卡配置，适用于多通道测试场景；部分机型支持主控卡与功能卡组合，实现系统级同步触发。

二、应用领域

‌汽车电子测试‌：用于电动汽车智能电器盒的电压、通信端口等综合测试，结合电子负载和上位机实现自动化控制。

‌工业自动化‌：在半导体生产设备、智能制造平台中集成控制器、功能背板等模块，提升设备精度与可靠性。

‌国防与航天：基于VPX平台的测控机箱满足严苛环境下的高性能需求，如高带宽数据传输与抗震设计。

三、如何选择合适的测控机箱？

（一）、硬件兼容性

‌主板与扩展槽匹配‌
根据测控系统主板类型（如ATX、PXIe、VPX）选择对应尺寸的机箱，确保预留足够扩展槽位（如18槽设计）满足多通道测试需求。

‌模块化组件支持‌
优先选择支持混合插槽（主控卡+功能卡）的机箱，例如兼容PXI Express和CompactPCI的型号，便于后期功能扩展。

‌接口适配性‌
需匹配千兆LAN、CAN总线、USB 3.0等高速接口，并预留GPIB或BNC端子，满足传感器、示波器等设备的接入需求。

（二）、结构与环境适应性应考虑以及下个方面

‌材质与抗干扰设计‌、防护等级与散热‌、安装方式

（三）、通信协议与同步性能

‌协议兼容性‌
确保机箱内置背板支持NXI、LXI等架构，可集成LabVIEW或Python开发环境，实现多设备协议解析（如Modbus、PROFINET）。

‌同步触发能力
高精度测控场景需支持系统级同步触发（如PXIe机箱的10MHz时钟分发功能），误差控制在±1ns以内。

针对以上选择条件给大家举例说明，推荐几款PXI/PXIe测控机箱供参考：

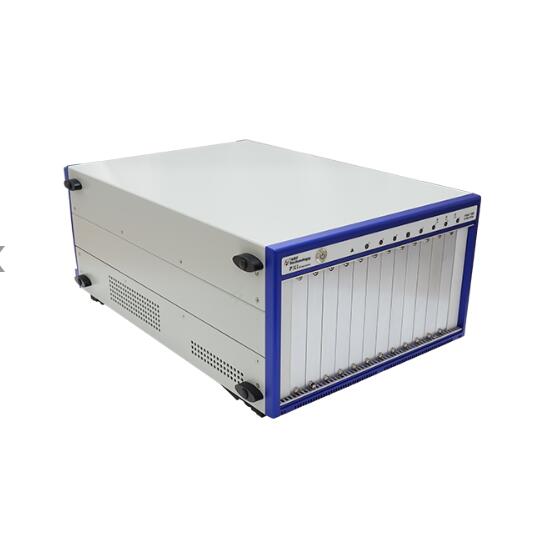

PXIC-7318C

18槽PXI测控机箱

PXIC-7318C : 3U 18槽PXI测控机箱，工业级460W ATX电源;兼容3U PXI/CompactPCI模块; 4U高度上架式或桌面安装;1个PXI系统槽和17个PXI/CompactPCI外围槽;铝本色钝化处理.

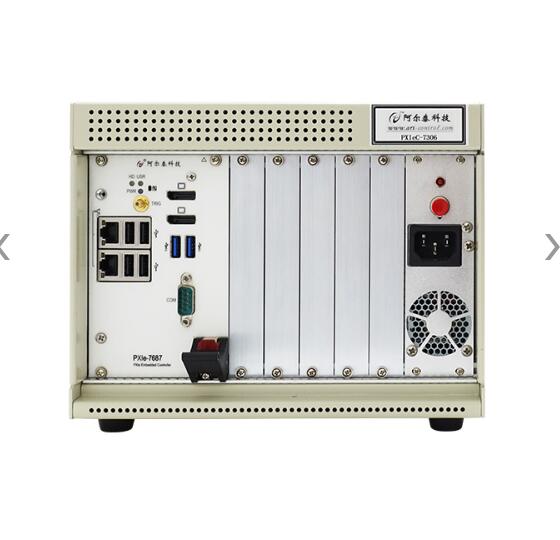

PXIeC-7306

6 槽 PXIe 测控机箱

阿尔泰科技 PXIeC-7306 是一款 6 槽 PXI Express 机箱，具有一系列领先技术功能。PXIeC-7306机箱符合 PXI Express 和 cPCI Express 规范，提供了一个系统插槽、一个定时触发插槽、2 个混合外设插槽、2 个 PXI 插槽，以满足用户更高带宽的多样测控应用需求,使用 hybrid 插槽设计可以将 CompactPCI、PXI、Compact PCI Express 和 PXI Express 模组安装到 PXIeC-7306 机箱中的任何外设插槽内，从而提供了最大的灵活性。PXIeC-7306 建构为 Four-Link的PXI Express 机箱，可以提供最高支援 6GB/s的系统带宽，并为每个 PXI Express 插槽提供最高支援 2GB/s 的外设频率。
PXIeC-7306 机箱采用智能系统监控控制器，可以回报机箱的各种状态，包括风扇转速、系统电压和内部温度等。PXIeC-7306 机箱配有一个工业级交流电源，可在摄氏 55 度以下提供 250 瓦的功率，并且通过机箱背部的 2 个 120mm 冷却风扇，提供卓越的冷却能力。综上所述，PXIeC-7306 机箱成为满足您所有测试和量测需求的 PXI Express 平台的最佳选择。

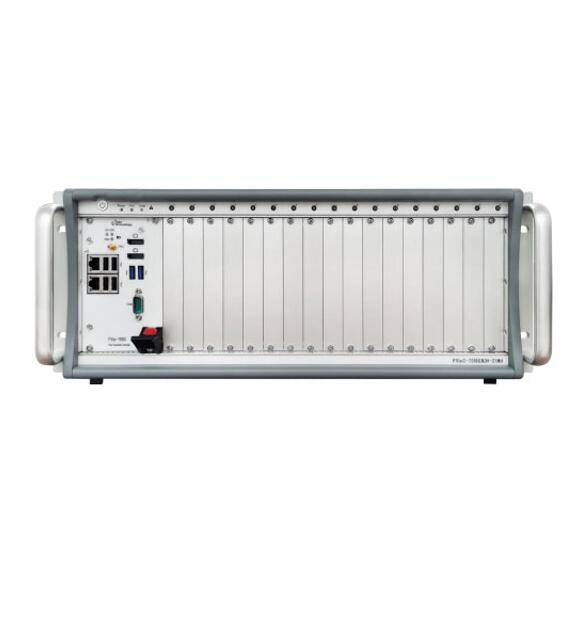

PXIeC-7318G3-21MH

18 槽 PXI Express 机 箱

PXIeC-7318G3-21MH 是 一 款 18 槽 PXI Express 机 箱 ， 机箱兼容 PXI Express 和 CPCI Express 规范，提供了 1 个 system 插槽、1 个system timing 插槽、16 个 hybrid 外设插槽,以满足用户更高带宽的多样测控应用需求,使用 hybrid 插槽设计可以将 CPCI、PXI 、CPCI Express 和 PXI Express 模组安装到 PXIeC-7318G3-21MH 机箱中的外设插槽内，从而提供了最大的灵活性。PXIeC-7318G3-21MH 机箱，可以提供最高 24GB/s 的系统带宽。
PXIeC-7318G3-21MH 机箱采用智能系统监控控制器，系统电压和内部温度等。PXIeC-7318G3-21MH机箱配有 1 个 1000 瓦功率的交流电源 ，并且通过机箱顶部的 4 个 120mm 冷却风扇和底部的 4 个120mm 冷却风扇，提供卓越的冷却能力。产品尺寸：482.6(W)x177(H)x443.75(D)mm
重量：≤15Kg

 PXIeC-7309

9槽 PXIe测控机箱

PXIeC-7309是一款9槽PXI Express机箱，兼容PXI Express和CPCI Express规范，提供1个系统定时插槽，并为需要更高带宽的多种测试和测量应用提供了6个混合外设插槽。混合外设插槽内可以安装CompactPCI、PXI、CompactPCI Express和PXI Express模块，从而提供了更大的灵活性。

PXIeC-7309内置Four-Link的PXI Express背板，系统带宽支持高达8GB/s，hybrid设备槽2/3及system timing槽具有2GB/s的带宽，hybrid设备槽4/6/7/8有带宽500MB/s的带宽。采用了智能系统监控控制器，可以监控全部机箱状态（包括风扇转速、系统电压和内部温度等）；配有工业级交流电源，可在55℃以下输出400W的功率，并且通过机箱背部的2个120mm冷却风扇提高冷却能力，后面板上有两个BNC接头，用于10MHz时钟输入/输出。
