PY32系列32位微控制器基于Arm® Cortex®-M处理器，包括M0+和M4系列产品。集高性能、实时操作、数字信号处理、低功耗性能、高性价比等特性于一身，同时还保持了系统简单、易于开发的特点，适用于消费类、工业类等多领域应用开发。

本文所使用的主控具体型号为：PY32F002AF15P，搭建的开发环境为：VSCode[EIDE]+PyOCD+Keil+JLink RTT Viewer

参考本文，理论上你可以做到任何32系列单片机的开发环境配置。

1. 准备工作

VSCode: Visual Studio Code - Code Editing. Redefined

Keil MDK536: https://img.anfulai.cn/bbs/96992/MDK536.EXE ，使用536是因为536是最后一个自带AC5编译器的版本。

JLink RTT Viewer：SEGGER - The Embedded Experts - Downloads - J-Link / J-Trace，直接找一个安装就可以了，Keil自带的JLink 没有。

若不需要 JLink RTT Viewer功能，那你直接看到第3点即可，在下载配置的时候将其配置为你相应的配置，比如使用openocd，这里提供一下普冉官网的资料下载地址：资料下载_普冉半导体(上海)股份有限公司，你可以在其中找到官方提供的openocd。

2. 安装Keil

主要是要把Keil激活，EIDE需要其提供编译工作，具体安装可以参考：Keil MDK 5.36安装及和谐_mdk536-CSDN博客

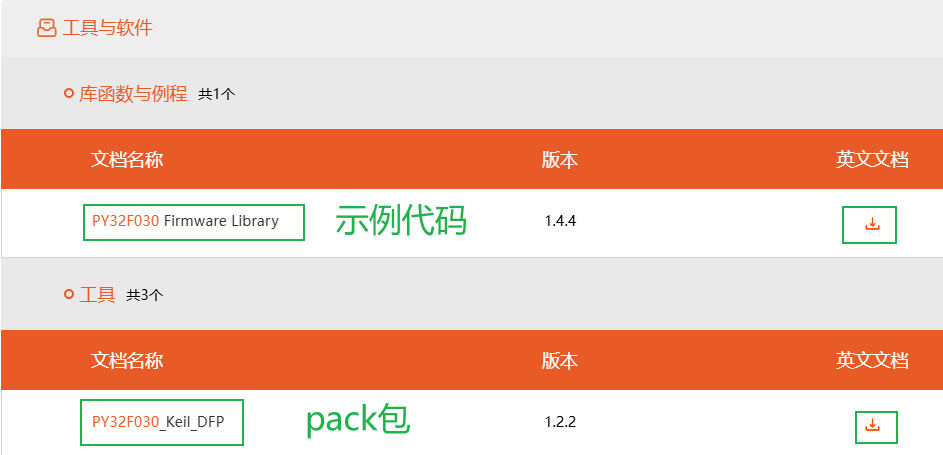

需要将官方的Pack包安装一下：资料下载_普冉半导体(上海)股份有限公司，打开网站往下滑，找到工具与软件，这里根据你的型号进行搜索，安装好keil后可以试试示例代码下载到板子上看能不能跑通。

3. 安装VSCode与EIDE插件配置

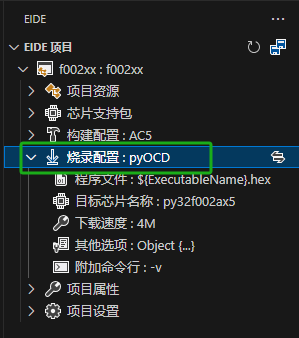

具体可以参考B站视频：VSCode+EIDE开发STM32，支持标准库、HAL库、LL库，将烧录配置为PyOCD。

按照视频介绍的，设置好EIDE插件中AC5编译器的配置、UV4位置等。EIDE的项目可以从MDK中进行导入进来，再进行编译试试看能否成功。

4. PyOCD配置

PyOCD的安装参考：玩转 pyocd - 哈拎 - 博客园，非常详细，只不过我们需要做到pyocd能直接被搜索，即添加到环境变量。

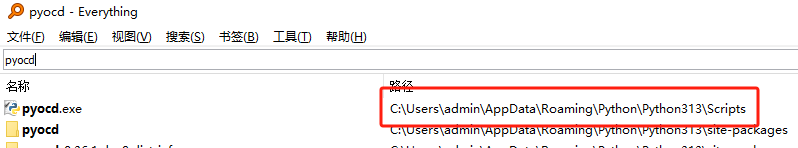

在Windows环境下，使用python安装好PyOCD后cmd中并不能直接进行运行，需要将其添加到环境变量中去，我这里使用everything的方法进行搜索PyOCD的路径，如果你知道自己的python路径，直接参考我的路径进行修改即可。

找到这个PyOCD的exe文件，将它的路径添加到环境变量中去，参考编辑系统环境变量 - Windows_编辑环境变量-CSDN博客，然后将搜索到的路径添加进去。

使用Win+R输入CMD，输入pyocd -V 即可查看版本号。

虽然pyocd是安装好了，但是我们同时要像keil一样给他安装个Pack包，由于在线安装的形式非常慢，这里直接复制到对应的路径：C:\Users\用户名\AppData\Local\cmsis-pack-manager\cmsis-pack-manager，在桌面新建一个文件夹为 Puya，在里面再新建一个文件夹为：PY32F0xx_DFP ，将之前获取到的Pack包放到里面，并改名 1.2.2.pack,不然识别不到。

经过这一番操作后，pyocd就可以对PY32 F0系列单片机进行烧录了，你可以到cmd中查看是不是成功安装了这个包，使用 pyocd pack show，结果如图：

这里也可以查找一下你所使用的芯片，我这里使用 PY32F002AF15P，我直接搜索PY32F002A，具体指令为：pyocd pack -f PY32F002A，可以看到是支持的的，如果没找到的话试试少用一些字符扩大范围：

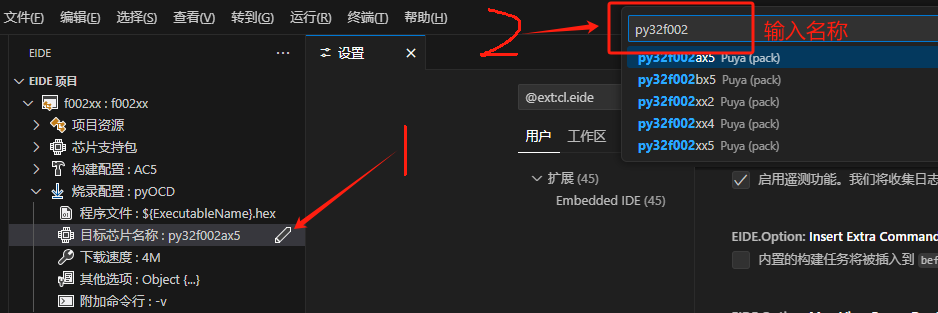

记住这个Part部分对应的名称，我们需要在EIDE中配置一下：

5. 验证下载

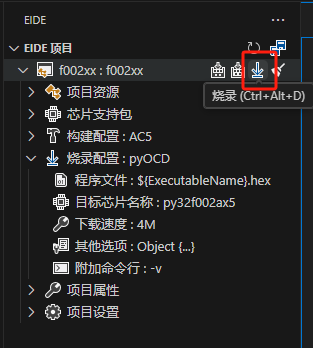

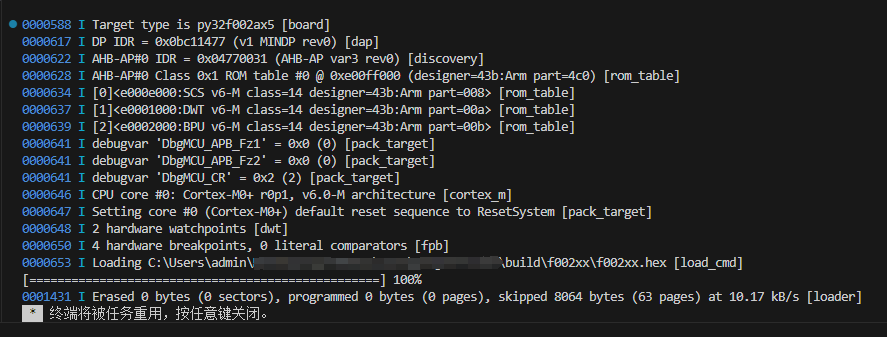

做完这些后应该可以进行编译和下载了，按F7进行编译或点击编译按钮，编译成功后再点击烧录按钮或者快捷键CTRL+ALT+D，即可下载成功，速度还是非常快的。

6. JLink RTT Viewer 使用

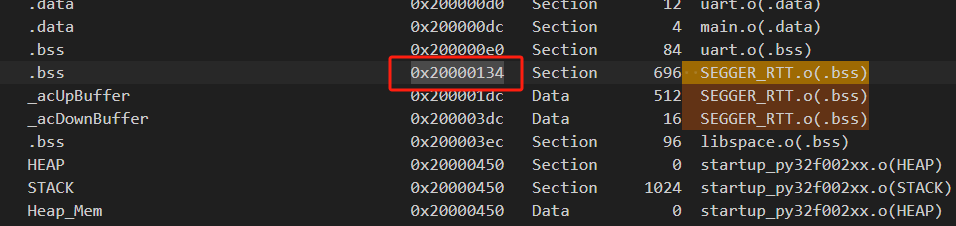

这个需要嵌入RTT模块的代码，可以参考：使用RTT代替UART，把你的JLink变成串口调试助手，也可以在github中下载RTT部分的代码：https://github.com/SEGGERMicro/RTT。如果你的 JLink RTT Viewer不能自动搜索地址，请打开编译生成的map文件，搜索： segger_rtt.o(.bss)，找到对应的地址填入到Viewer 中去即可。
