LED发光管——工作原理

一：工作原理

电源提供一个直流电压5V，R1电阻将电压信号转化为电流信号提供一个ib输入到bc547三极管中，三极管实现电流的放大，提供给发光二极管LED一个导通电压使LED发光，R3是一个负反馈电阻，作用是抑制温漂等因素引起的Q点漂移现象，这个稳压二极管(6.8v)在稳压方面提供了一个反向电流，从而带来了一个现象：当温度上升的时候，反向电流上升，然后从发射结那边的回路中分走一部分电流，进一步降低Ib的电流值增幅，所以也是稳定静态工作点的作用。总的来说，R3和稳压管都是抑制温度对静态工作点的影响，从而稳定LED的电压与电流，实现LED恒流驱动。

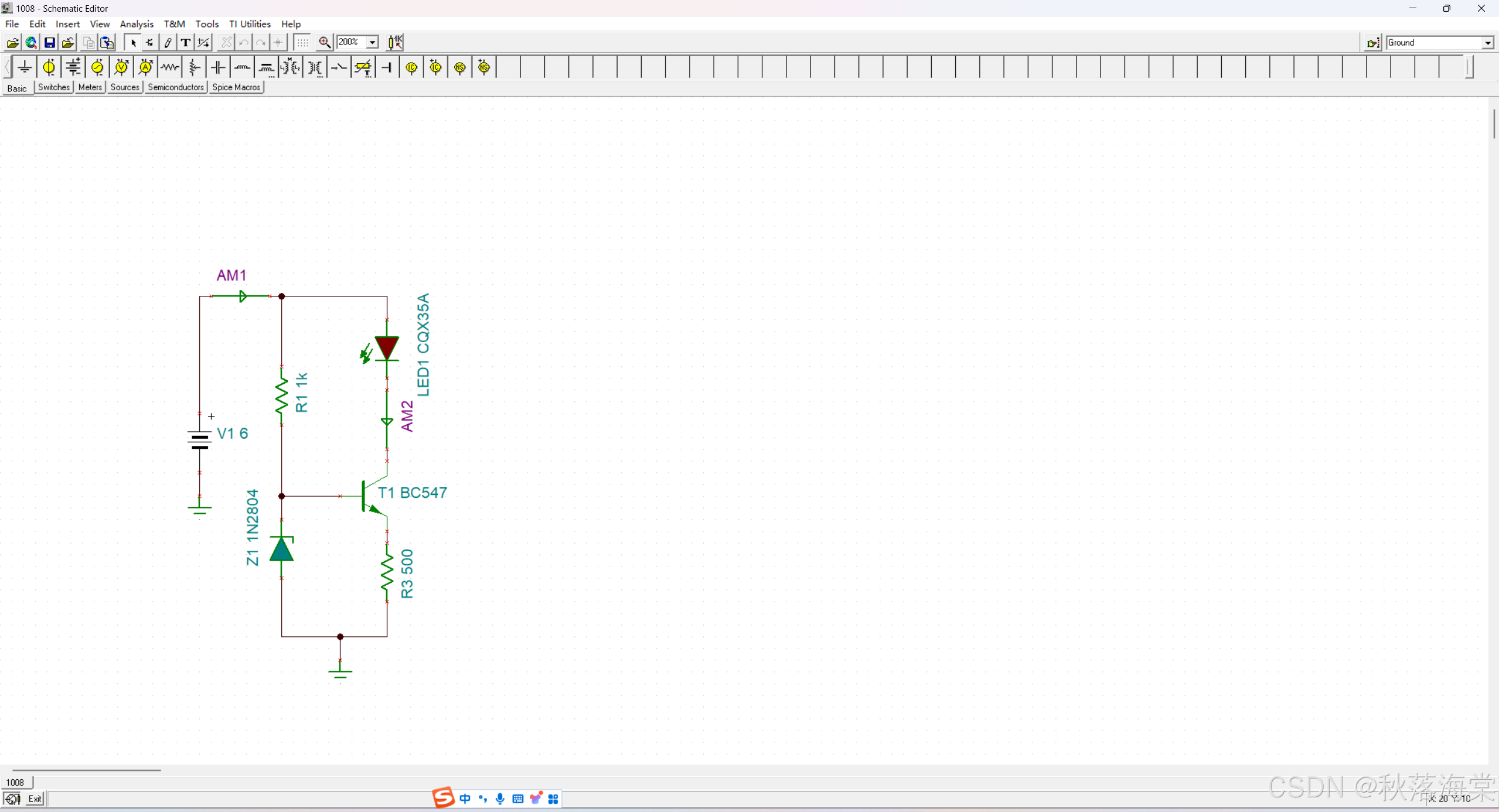

TINA仿真图
