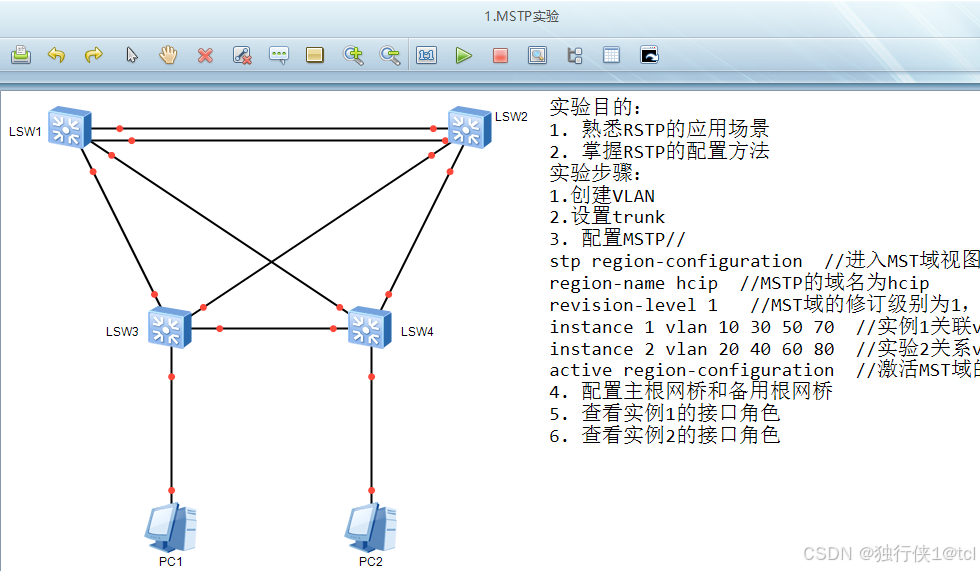

以下实验拓扑：

一、背景概述

多实例生成树协议（MSTP）是RSTP的扩展，用于在以太网交换网络中实现负载均衡和更快速的故障恢复。MSTP允许多个生成树实例在同一网络中共存，每个实例负责一部分VLANs的转发路径管理。这提高了网络带宽利用率，减少了数据包的传输延迟，并增强了网络的冗余性和可靠性。本实验旨在通过配置和测试MSTP，验证其在提高网络性能和稳定性方面的效果，同时比较其与STP和RSTP的差异。实验将使用Cisco模拟器或实际设备进行配置，观察不同实例下的生成树状态变化和网络流量转发情况，以评估MSTP的实际表现。

1. 实验目的

掌握MSTP的基本配置方法。
理解MSTP如何实现网络中的负载均衡。
比较MSTP与STP、RSTP的性能差异。

2. 实验设备

四台交换机（SW1, SW2, SW3, SW4）。
若干连接线缆。

3. 实验步骤

3.1 MSTP基本配置

在每台交换机上启用MSTP，并配置实例1和实例2，分别管理不同的VLANs。

3.2 端口角色配置

配置各交换机上的端口在不同实例下的角色，如根端口、指定端口等。

3.3 故障模拟与恢复测试

模拟网络链路故障，观察MSTP的快速收敛性能。

3.4 STP、RSTP与MSTP对比分析

记录三种协议在相同网络拓扑下的收敛时间和稳定性，进行比较分析。

二、MSTP基本配置

1. 启用MSTP模式

Switch(config)# spanning-tree mode mst

在每台交换机上执行上述命令，启用MSTP模式。

2. 创建生成树实例并分配VLANs

Switch(config)# spanning-tree mst configuration Switch(cfg-mst)# name region-default Switch(cfg-mst)# revision 1 Switch(cfg-mst)# instance 1 vlan 10,20 Switch(cfg-mst)# instance 2 vlan 30,40

在MST配置模式下，首先创建名为region-default的区域，然后创建两个生成树实例，并将VLANs分配给不同的实例。

3. 配置实例的根桥优先级

Switch(config-if)# spanning-tree mst 1 priority 4096 Switch(config-if)# spanning-tree mst 2 priority 8192

为每个实例配置根桥优先级，数值越小优先级越高。

4. 端口角色配置

Switch(config-if)# spanning-tree mst 1 port type edge Switch(config-if)# spanning-tree mst 2 port type edge

根据需要配置各端口在不同实例下的角色，例如边缘端口。

5. 保存配置

Switch# write memory

完成配置后，保存配置到交换机的NVRAM。

6. 验证配置

Switch# show spanning-tree mst

使用该命令查看MSTP的配置信息和状态。

三、实验内容及结果分析

1. MSTP基本配置验证

在四台交换机上成功启用了MSTP，并创建了两个生成树实例来管理不同的VLANs。通过show spanning-tree mst命令确认了MSTP的配置生效，并且各个实例下的VLANs被正确分配和管理。这表明MSTP基本配置步骤正确无误，为后续的端口角色配置和故障模拟打下了基础。

2. 端口角色变化与状态检查

配置了各个端口在不同实例下的角色，并通过show spanning-tree mst命令检查了端口的状态。结果显示，所有端口均按照预期的角色工作，无论是根端口还是指定端口。这一步骤的成功执行证明了MSTP能够有效地管理和控制网络中的端口角色，确保网络的稳定性和高效性。

3. 故障模拟与恢复测试

通过断开某些链路来模拟网络故障，观察到MSTP能够迅速重新计算生成树并恢复网络连接。在故障发生后，使用show spanning-tree mst命令监控生成树的重新计算过程，发现MSTP的收敛时间明显快于传统的STP。这表明MSTP在提高网络可靠性和减少故障恢复时间方面具有显著优势。

4. STP、RSTP与MSTP对比分析

在相同的网络拓扑下，分别运行STP、RSTP和MSTP，并记录它们的收敛时间。结果显示，STP的收敛时间最长，其次是RSTP，而MSTP的收敛时间最短。此外，MSTP在处理复杂网络环境和多VLANs时表现出更高的效率和稳定性。这些结果表明，虽然STP是生成树协议的基础，但MSTP在现代网络环境中提供了更好的性能和灵活性。
