super vlan 的配置

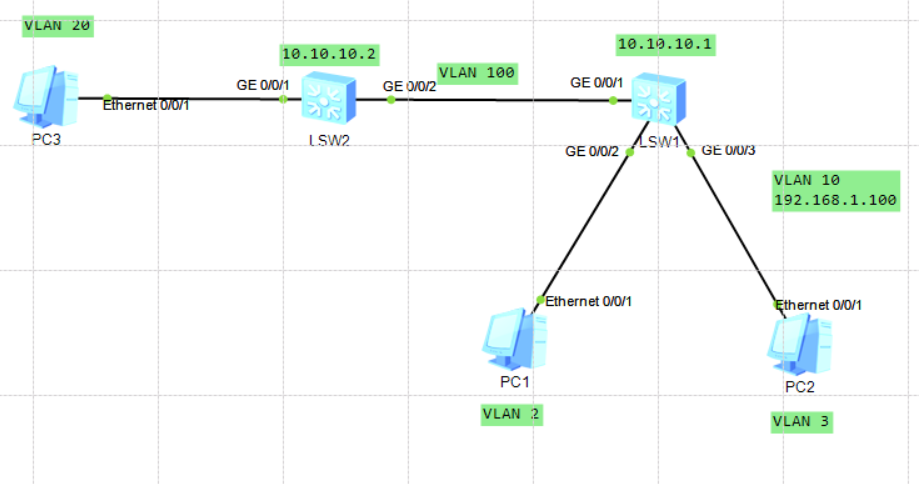

 top图片



注:实验过程皆实验过

PC1和PC2同一网段

【sw1】

[sw1]vlan batch 2 3 100    #    创建vlan 2 3 100

[sw1]interface GigabitEthernet 0/0/2    # 进入ge0/0/2接口

[sw1-GigabitEthernet0/0/2]port link-type access    # 设置成直连

[sw1-GigabitEthernet0/0/2]port default vlan 2    # 将vlan 2绑定到这个接口上

[sw1-GigabitEthernet0/0/2]interface GigabitEthernet 0/0/3    # 进入ge0/0/3接口

[sw1-GigabitEthernet0/0/3]port link-type access    # 设置成直连

[sw1-GigabitEthernet0/0/3]port default vlan 3    # 将vlan 3绑定到这个接口上

[sw1-GigabitEthernet0/0/3]vlan 10    # 进入vlan 10

[sw1-vlan10]aggregate-vlan    # 将vlan 10设置成super vlan(聚合vlan)

[sw1-vlan10]access-vlan 2 3    # 将vlan 2 3 绑定到vlan 10里

[sw1]int vlan 10    # 进入vlan 10

[sw1-Vlanif10]ip add 192.168.1.254 24    #配置ip

[sw1]interface GigabitEthernet 0/0/1 #进入 ge0/0/1接口

[sw1-GigabitEthernet0/0/1]port link-type access    # 将此接口设置成直连

[sw1-GigabitEthernet0/0/1]port default vlan 100    # 将vlan 100绑定到此接口上

[sw1-GigabitEthernet0/0/1]int vlan 100    # 进入vlan 100

[sw1-Vlanif100]ip address 10.10.10.1 24    # 配置ip

[sw1]ip route-static 172.16.1.0 24 10.10.10.2    # 设置下一跳路由

【sw2】

[sw2]vlan batch 20 100    # 创建vlan 20 100

[sw2]int interface GigabitEthernet 0/0/2    # 进入接口

[sw2-GigabitEthernet0/0/2]port link-type access    # 将接口设置成直连

[sw2-GigabitEthernet0/0/2]port default vlan 100    # 将vlan 100 绑定到此接口上

[sw2-GigabitEthernet0/0/2]interface GigabitEthernet 0/0/1    # 进入接口

[sw2-GigabitEthernet0/0/1]port link-type access    # 将此接口设置成直连

[sw2-GigabitEthernet0/0/1]port default vlan 20    # 将vlan 20绑定到此接口上

[sw2-GigabitEthernet0/0/1]int vlan 100    # 进入vlan 100

[sw2-Vlanif100]ip add 10.10.10.2 24    # 配置ip

[sw2-Vlanif100]int v 20    # 进入vlan 20

[sw2-Vlanif20]ip address 172.16.1.254 24    # 配置ip

[sw2]ip route-static 192.168.1.0 24 10.10.10.1    # 配置下一跳路由

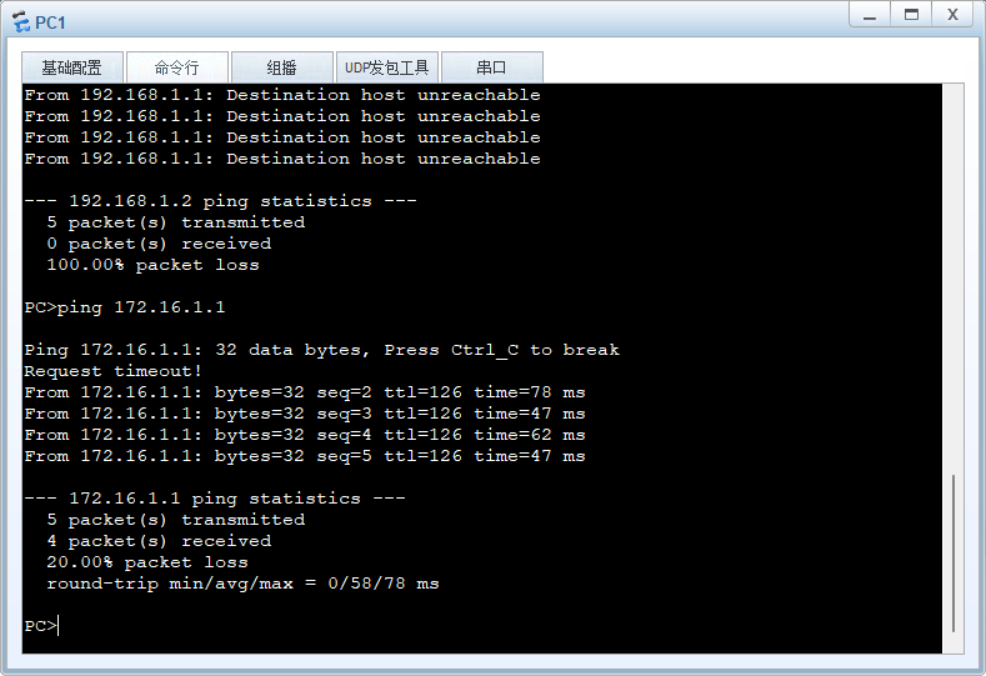

 PC1pingPC3，但是ping不通PC2

在sw1上添加

[sw1]interface Vlanif 10

[sw1-Vlanif10]arp-proxy inter-sub-vlan-proxy enable        ##开启跨子VLAN的 ARP 代理功能

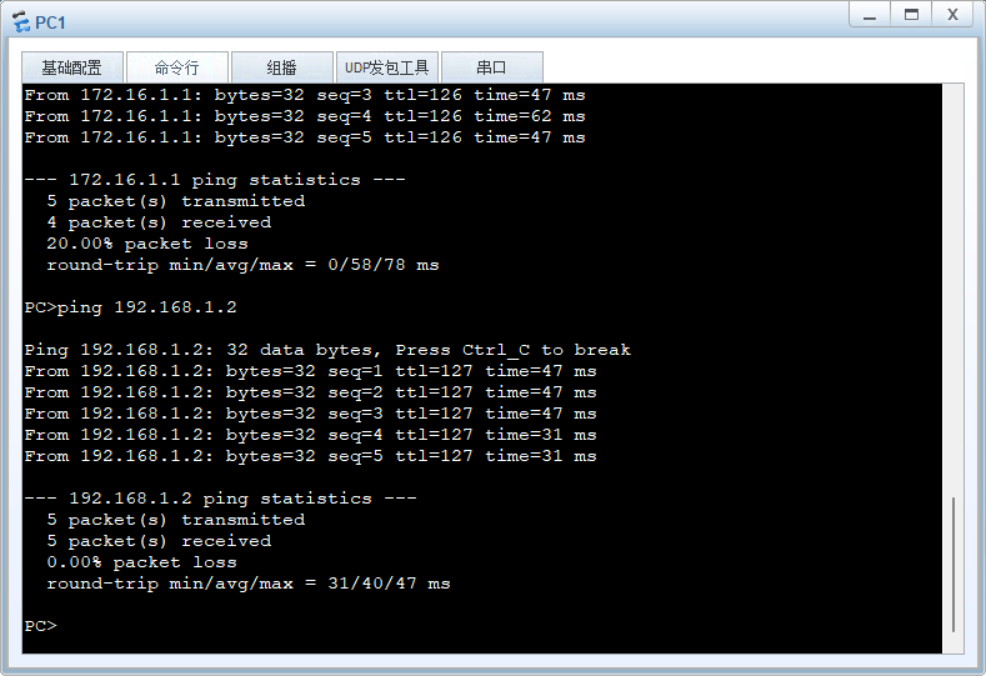

PC1pingPC2
