【AI8051U】第一节-创建工程与点灯

学习目标：

例如：

• 配置环境
• 创建一个新的工程
• 了解IO口的模式
• 点灯3件套（亮-闪-流）

---

软件安装

• 通过keil官网、STC官网下载安装包

• 通过安装包下载KeilC251（来源于国芯论坛）

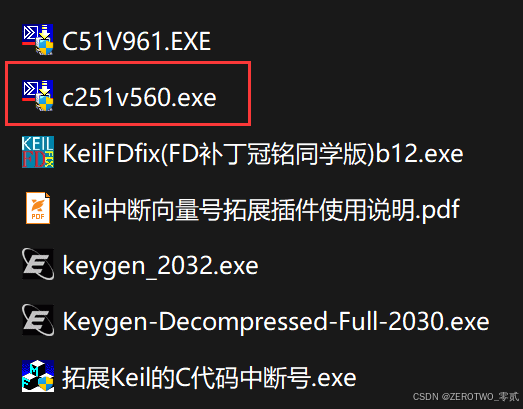

• 下载完长这样

  解压完长这样


• 0XFD补丁（这个装不装都行，需要分别复制到C51/C251文件夹下的BIN目录中再执行）。

• Keil的C代码中断号要运行，上面有拓展插件使用说明。

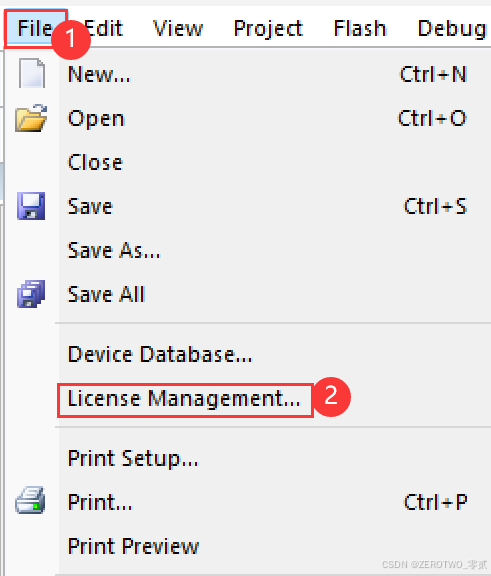

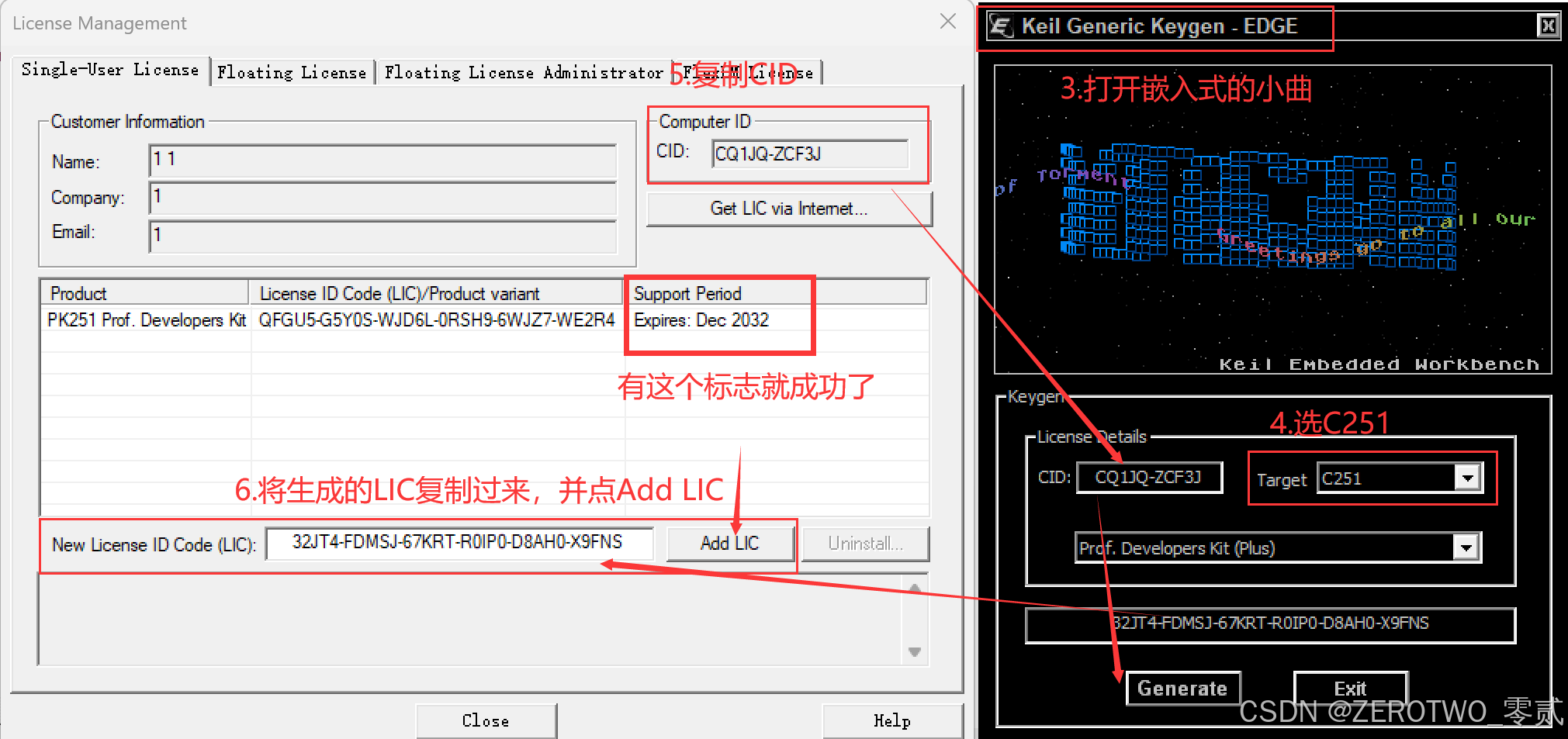

• 下载完-右键-以管理员身份打开


• 记得先关闭杀毒软件之类的安全软件。

  获得许可后就可以开启你的安全软件了。

• 下载最新版的STC-ISP烧录软件


配置环境

• 打开ISP软件，按照以下操作：

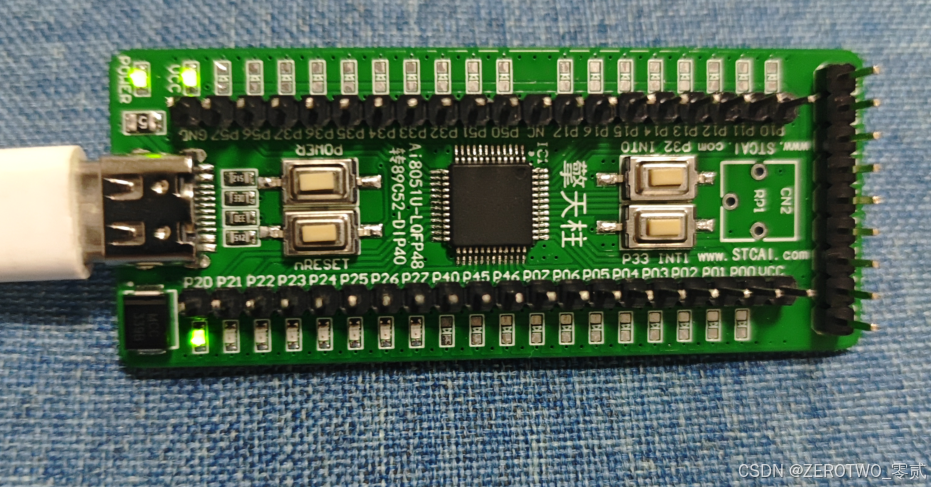

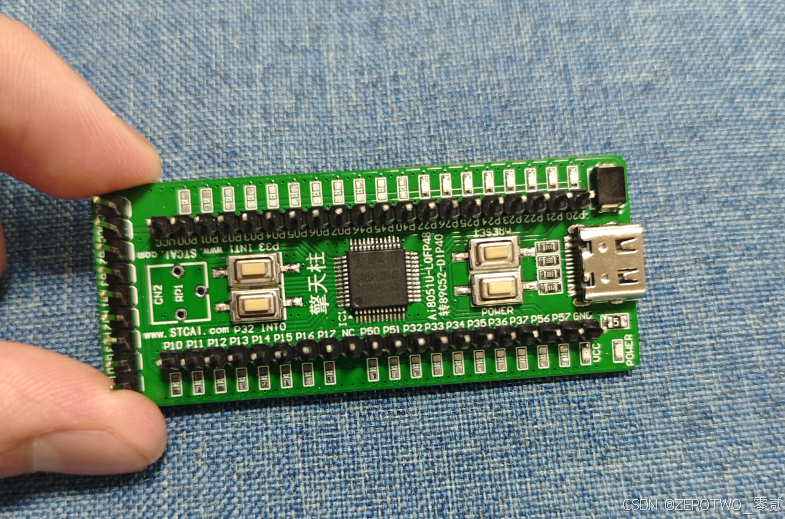

  我用的是AI8051U最小系统板

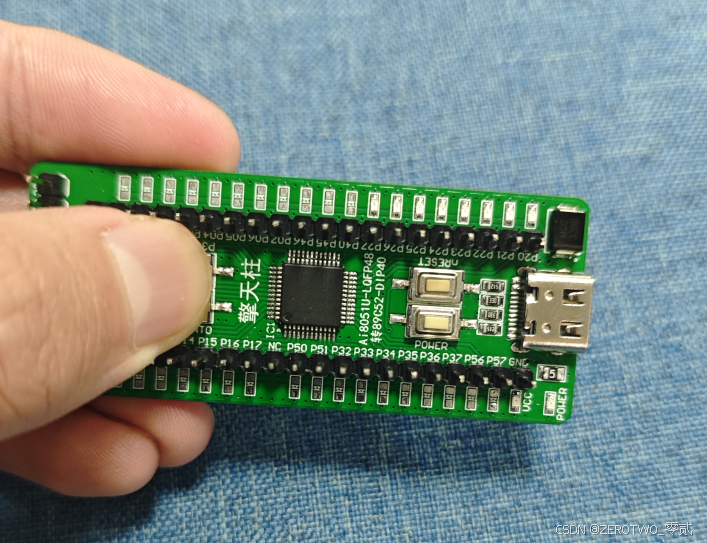

  先摁住P3_2的按键

  再接上C头的数据线

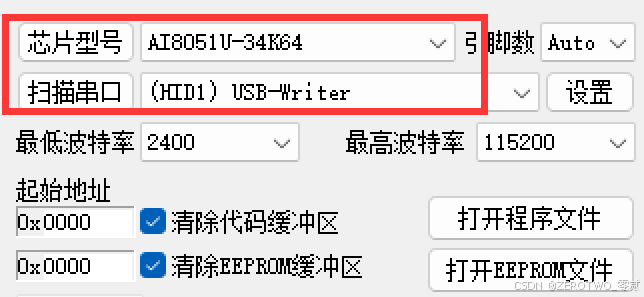

  松手，后芯片型号的串口就自动识别到了

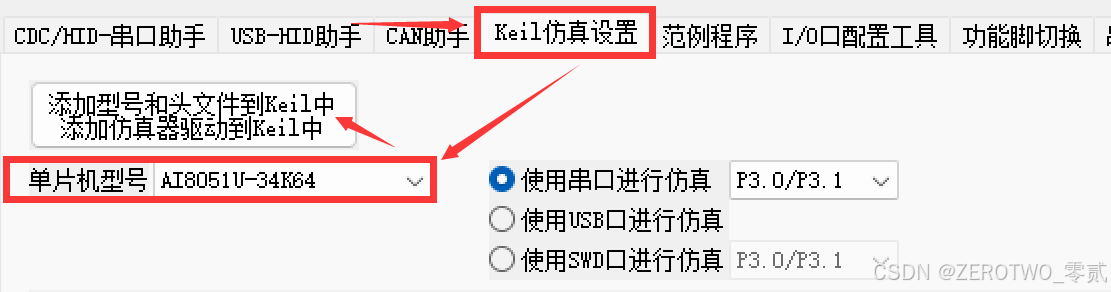

• 准备配置<AI8051U.h>头文件

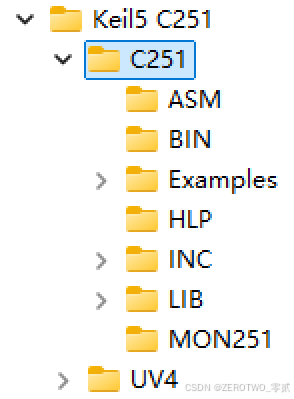

  将型号头文件下载到，C251的文件夹中：

  如果将头文件下载到原先的C51中也能生成AI8051U头文件，但是是8位的AI8051U头文件；下载到C251中生成的是32位的AI8051U头文件。

新建一个工程

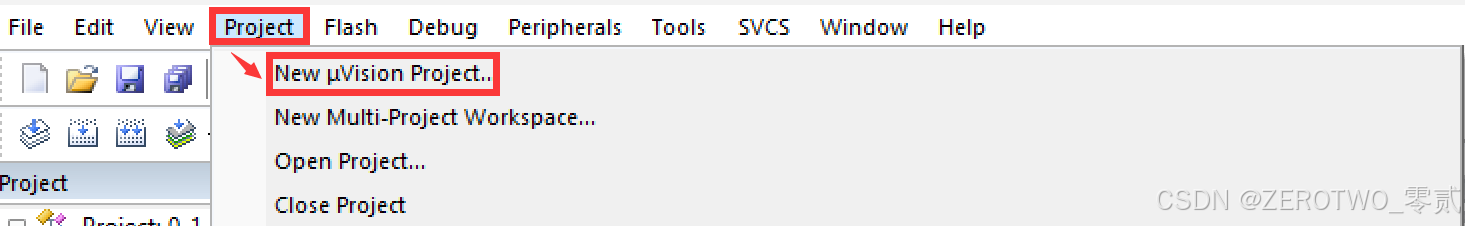

• 打开C251，新建工程

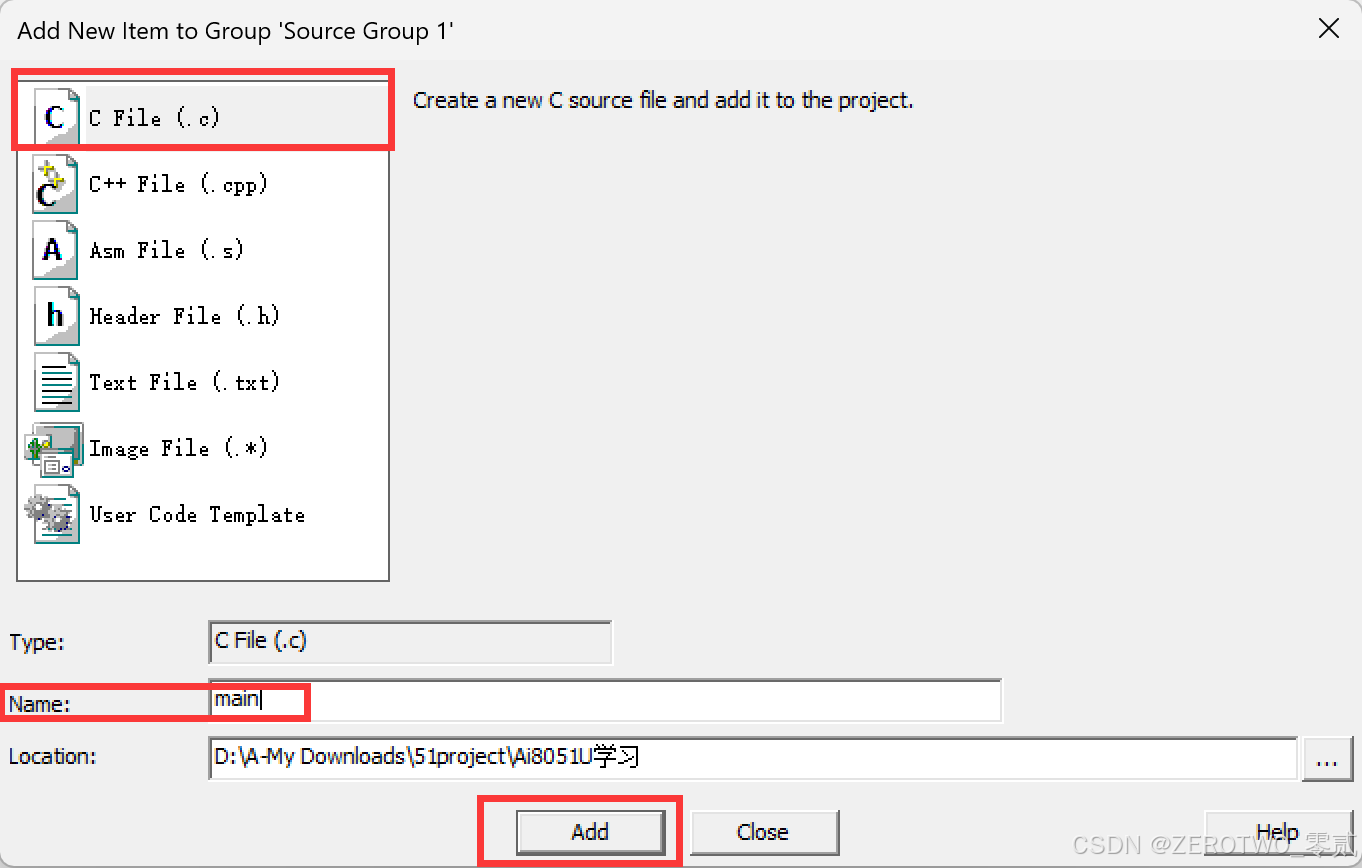

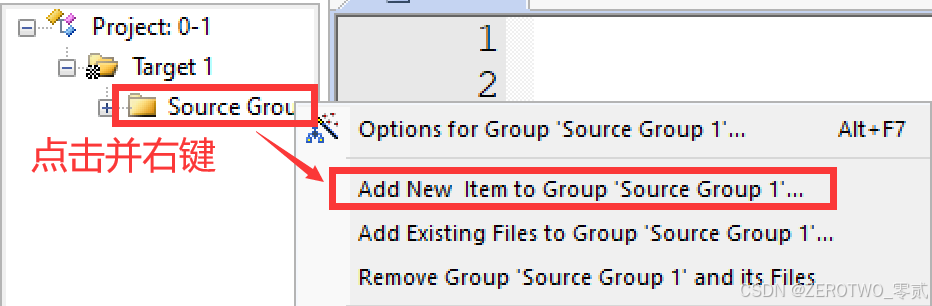

  建立一个.C文件，这里命名为main，添加。

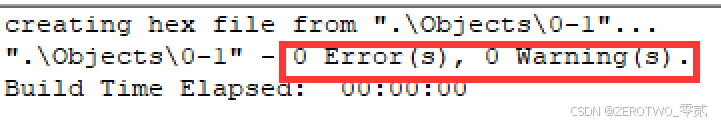

• 0报错0警告说明环境配置和头文件已经添加成功了


了解IO口模式

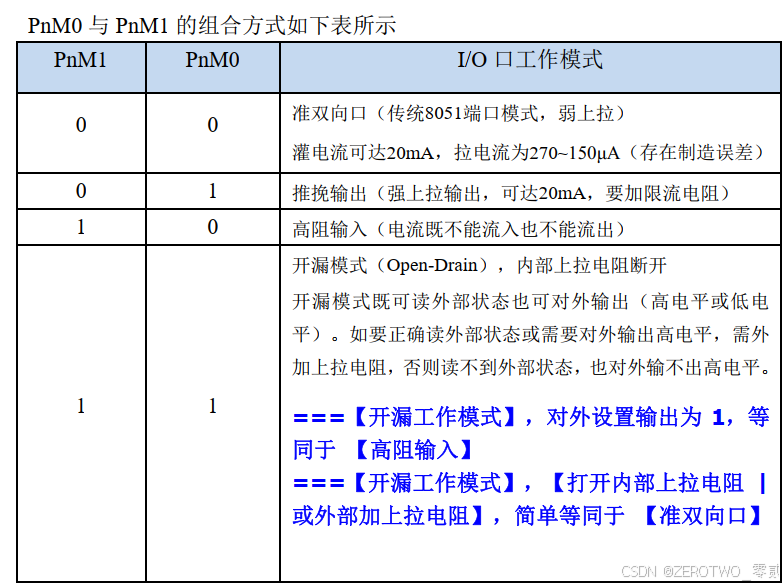

• 根据数据手册：可知有4种IO口工作模式
  芯片默认的IO口模式为高阻输入模式
  准双向口就是弱上拉模式
  简单说就是P2M0 = 0X00;P2M1 = 0x00;就可以把P2的8个IO口都配置成准双向口（弱上拉模式）。接着就可以给IO口置高低电平进行电灯。

点亮一个LED灯

#include <AI8051U.H>

void main ()
{
	P2M0 = 0X00;
	P2M1 = 0x00;
	while(1)
	{
		P20 = 0;
	}
}

LED灯闪烁

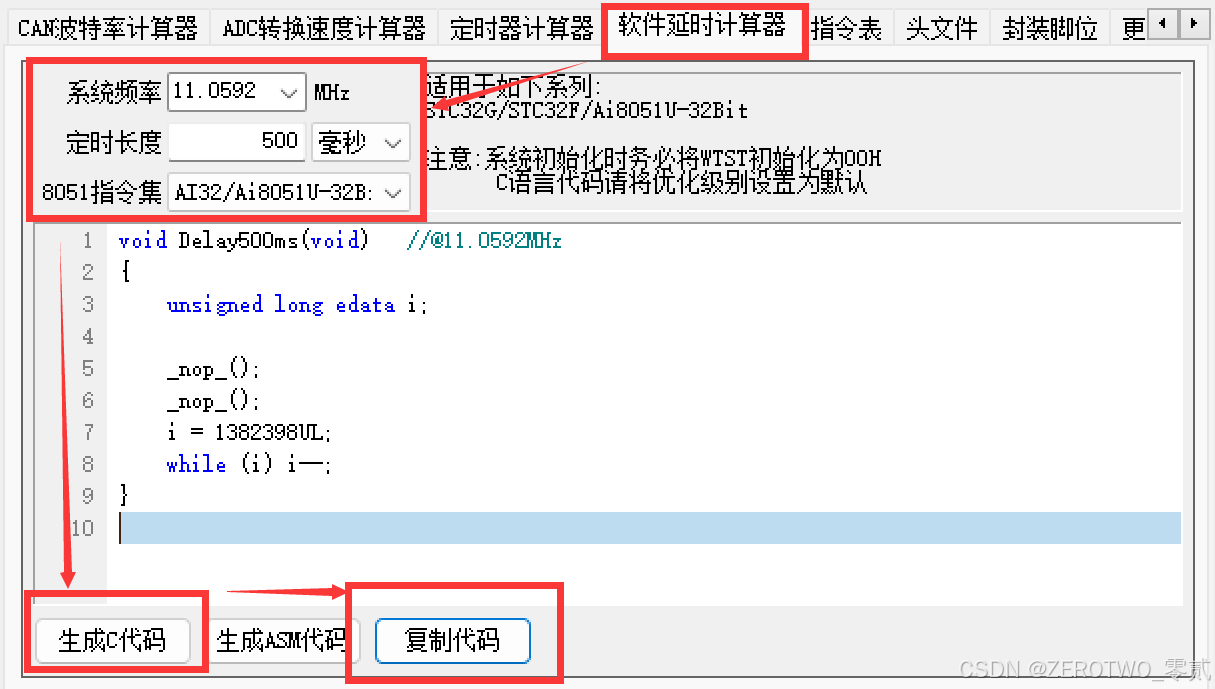

• 通过ISP软件生成延时函数代码

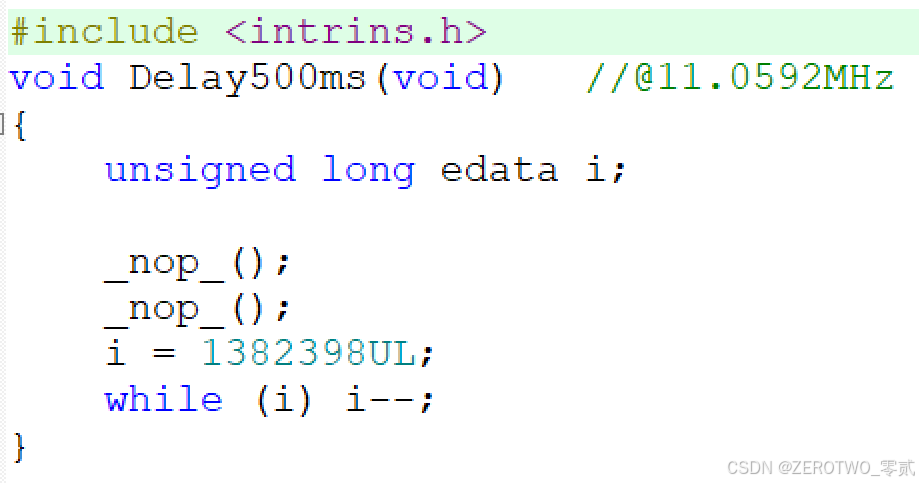

  还需增加如下头文件：


#include <AI8051U.H>
#include <intrins.h>
void Delay500ms(void)	//@11.0592MHz
{
	unsigned long edata i;

	_nop_();
	_nop_();
	i = 1382398UL;
	while (i) i--;
}


void main ()
{
	P2M0 = 0X00;
	P2M1 = 0x00;
	while(1)
	{
		P20 = 0;
		Delay500ms();
		P20 = 1;
		Delay500ms();
	}
}

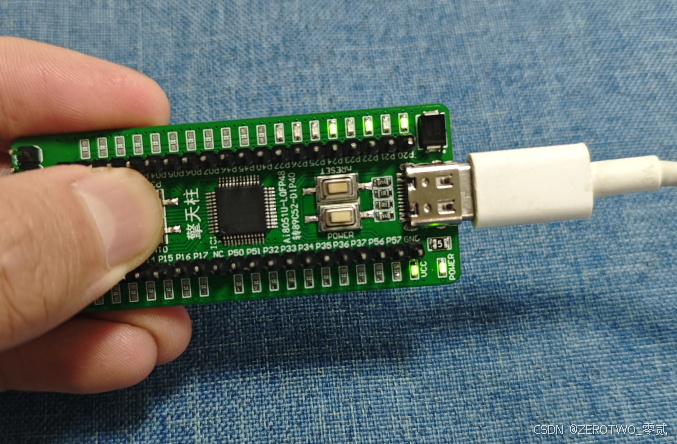

即可完成LED的闪烁

LED流水灯

• 这里可以将Delay换快一点

#include <AI8051U.H>
#include <intrins.h>
void Delay200ms(void)	//@11.0592MHz
{
	unsigned long edata i;

	_nop_();
	_nop_();
	i = 552958UL;
	while (i) i--;
}

void main ()
{
	P2M0 = 0X00;
	P2M1 = 0x00;
	while(1)
	{
		P20 = 0;
		Delay200ms();
		P21 = 0;
		Delay200ms();
		P22 = 0;
		Delay200ms();
		P23 = 0;
		Delay200ms();
		P24 = 0;
		Delay200ms();
		P25 = 0;
		Delay200ms();
		P26 = 0;
		Delay200ms();
		P27 = 0;
		Delay200ms();
		P2 = 0xFF;
	}
}

流水灯就完成啦。

学习总结

成功点灯，开启AI8051U的奇幻之旅！

---
