本文专为IT技术员、软件开发工程师及GIS领域专业人士而写。旨在探讨如何利用3D电子地图与蓝牙定位技术，构建高效、精准的院内导航系统，解决患者在医院内部迷路的痛点，提升就医体验。如需获取智慧医院院内导航系统解决方案可前往文章最下方获取，如有项目合作及技术交流欢迎私信我们哦~撒花

一、院内导航系统概述

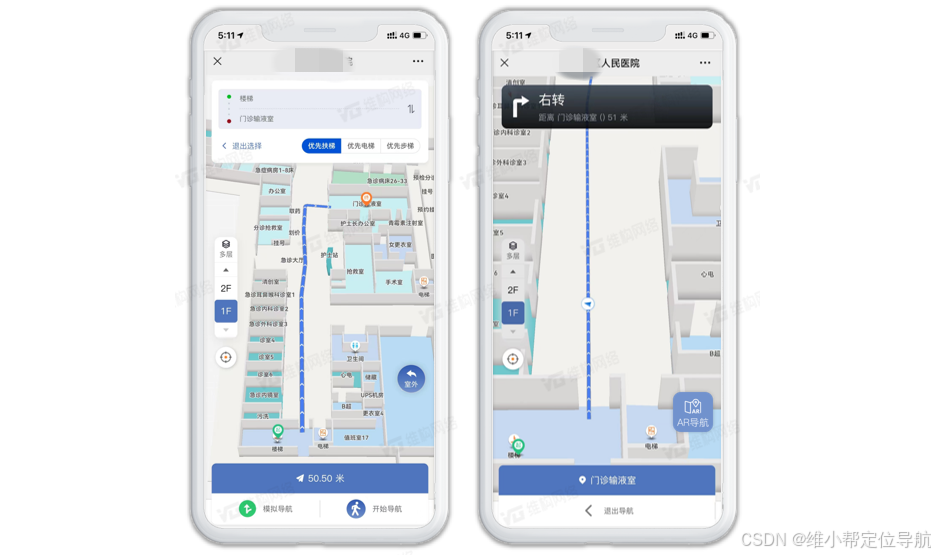

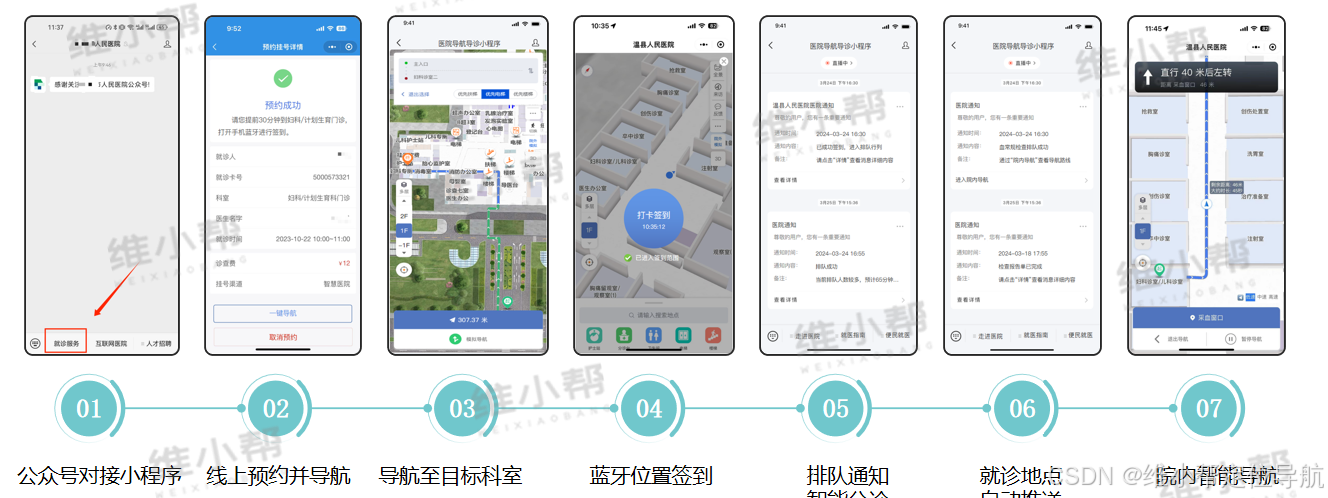

院内导航系统集成了3D电子地图的可视化展示、蓝牙定位技术的精确定位、智能路径规划算法的高效计算，以及与医院HIS系统的无缝对接，实现了从挂号到就诊、检查、取药的全流程自动化引导。以下，我们将从技术实现的角度，详细剖析这些核心功能。

二、医院3D电子地图的构建

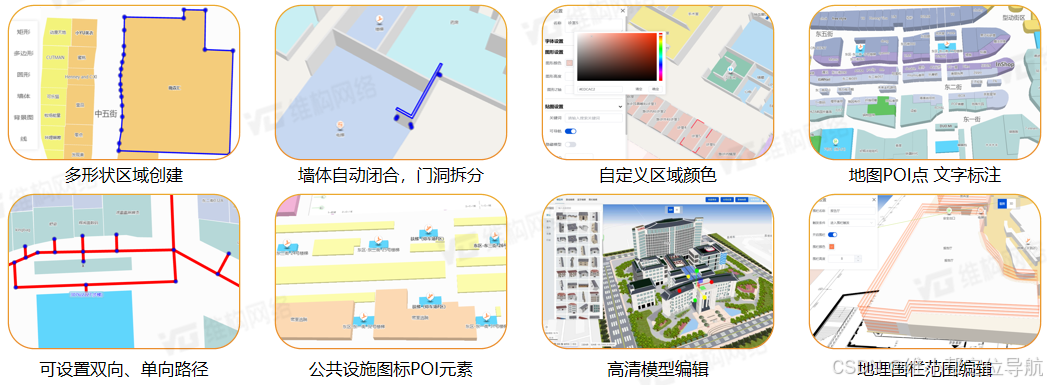

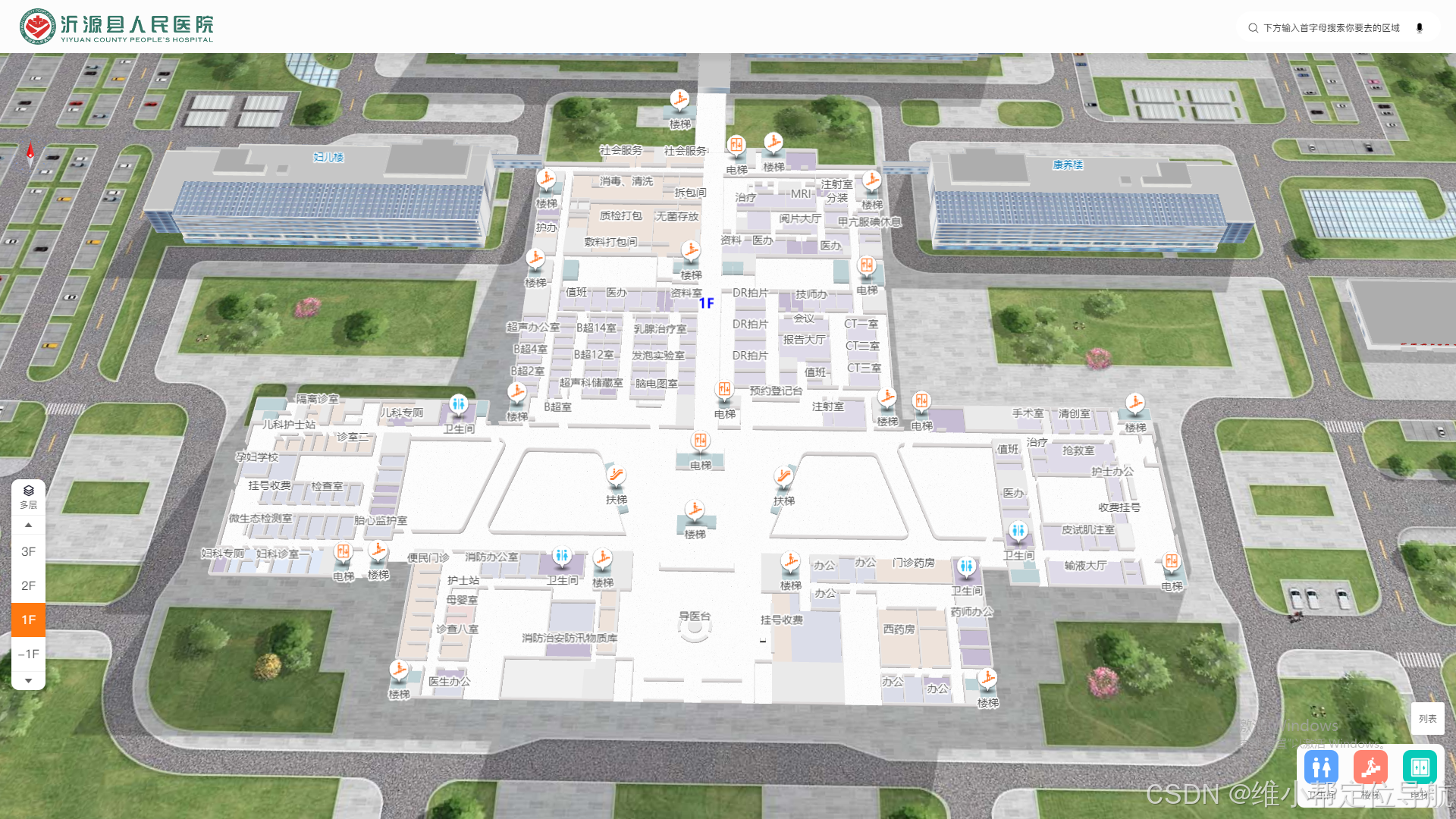

通过自研电子地图编辑平台，导入CAD图纸自动生成电子地图，上传建筑模型，并导入GIS平台（如ArcGIS）进行精细化处理，包括纹理贴图、光影效果等，以确保地图的真实感和可读性。

交互设计

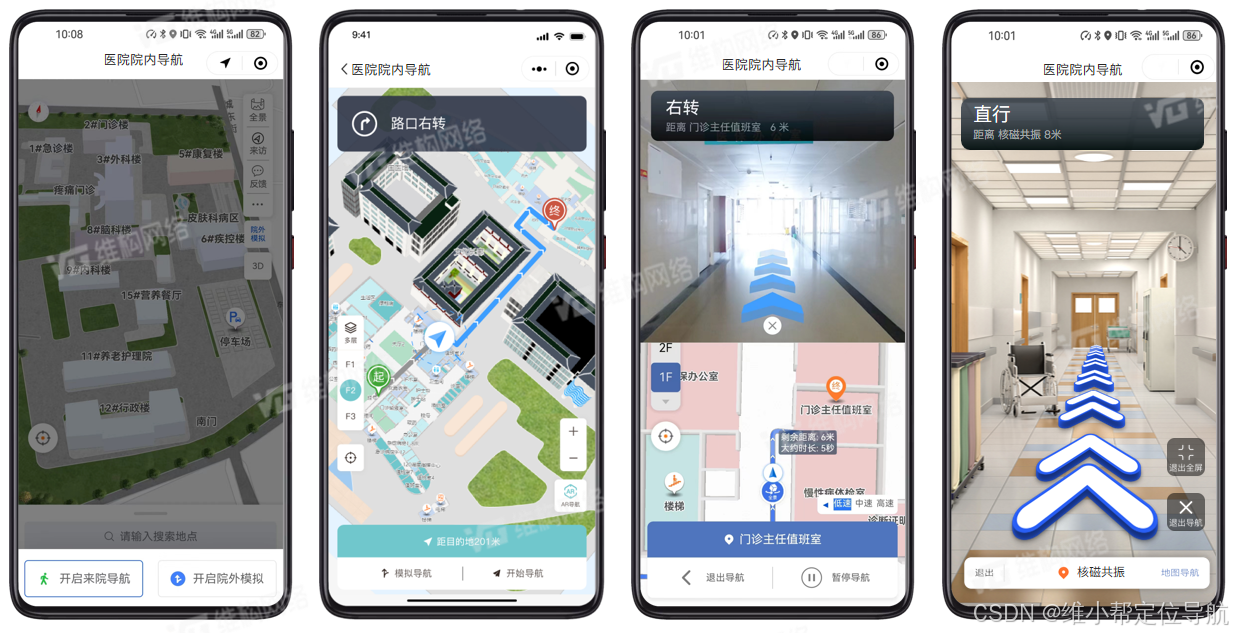

在UI/UX设计上，我们注重地图的直观性和易用性。通过缩放、旋转、楼层切换等功能，用户能够轻松浏览医院内部环境。同时，我们还加入了科室标注、电梯和楼梯位置指示等细节，进一步提升了地图的实用性。

性能优化

为了保证地图的流畅运行，我们采用了LOD（Level of Detail）技术，根据用户的视角和距离动态调整地图的精细程度。此外，我们还对地图数据进行了压缩处理，减少了加载时间，提升了用户体验。

三、蓝牙定位技术的实现

硬件部署与信号测试

我们选择了iBeacon设备作为蓝牙定位系统的硬件基础。根据医院的实际情况，在关键位置（如入口、走廊交叉口、科室门口等）进行了合理部署。通过信号测试和优化，确保了设备的信号覆盖范围和定位精度。

定位算法与滤波处理

在定位算法上，采用了基于RSSI（Received Signal Strength Indicator）的三角定位方法。通过多个iBeacon设备发出的信号强度，结合算法计算得出用户的具体位置。为了提高定位精度，我们还引入了卡尔曼滤波等滤波算法，有效减少了误差和抖动。

代码示例

以下是一个简化的蓝牙定位算法示例：

import numpy as np

def calculate_position(rssi_values, beacon_positions, rssi_reference, n):
    # rssi_values: 列表，包含多个iBeacon设备的RSSI值
    # beacon_positions: 列表，包含多个iBeacon设备的已知位置（x, y, z）
    # rssi_reference: 参考RSSI值（通常为1米距离时的RSSI值）
    # n: 路径损耗指数

    positions = []
    for rssi, (x, y, z) in zip(rssi_values, beacon_positions):
        distance = 10 ** ((rssi_reference - rssi) / (10 * n))
        # 假设z坐标已知或不考虑高度变化，仅计算二维位置
        # 实际项目中需根据具体情况调整
        position = (x, y)  # 此处仅为示例，实际应计算三维位置
        positions.append(position)

    # 使用三角定位算法计算最终位置（此处省略具体实现）
    # ...

    # 返回最终计算得出的位置（x, y, z）或（x, y）
    return final_position

注意：上述代码为简化示例，实际定位算法需考虑更多因素，如信号衰减模型、多径效应等，如需项目合作获技术咨询可私信作者。
