实验10 路由器的基本配置 实验报告

实验 （十）  项目名称：    路由器的基本配置

• 实验目的

1. 了解路由器的作用。
2. 熟悉路由器的基本配置方法。
3. 熟悉Packet Tracer8.0路由模拟软件的使用。

• 实验原理

  1. 对路由器进行配置，首先要访问路由器，通常有以下五种方式访问交路

由器，如果是首次配置就必须采用下面的第一种方式。①通过路由器的Console（控制）口连接到一台运行终端仿真软件的微机或一台终端设备；②通过路由器的AUX端口连接MODEM，再通过电话线与远方的终端或运行终端仿真软件的微机相连；③通过Telnet程序远程访问；④通过Ethernet上的简单文件控制协议（TFTP）服务器访问；⑤通过SNMP网管工作站访问。

• 1. 对路由器进行不同的操作需要在不同模式下进行。主要的路由器模式包括：
  2. ① 用户模式：Router>
  3. ②特权模式：Router#
  4. ③全局配置模式：Router(config)#
  5. ④局部配置状态：Router(config - mode)#
  6. ⑤SETUP模式

• 主要仪器设备

计算机、模拟软件Packet Tracer

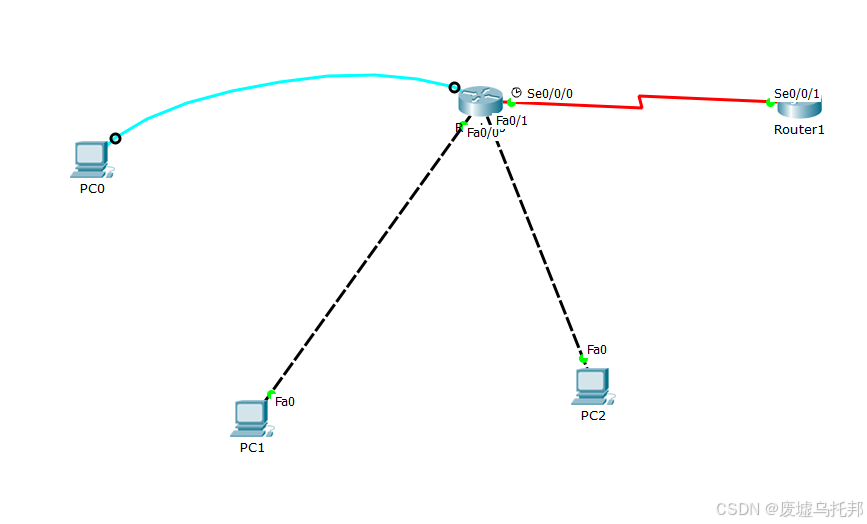

• 实验拓扑图

名称	相连的接口	IP地址	网关
PC0		172.1.50.2/28
PC1	Fa0/0	192.168.50.2/25	192.168.50.1/25
PC2	Fa0/1	10.1.50.2/25	10.1.50.1/25
	S0/0/0		172.16.50.1/24

• 实验内容与步骤

1. 建立拓扑图。在逻辑工作区放入2台路由器、三台工作站PC，分别点击各路由器，打开其配置窗口，关闭电源，分别加入一个2口同异步串口网络模块（WIC-2T），重新打开电源。
2. 配置PC机。分别点击工作站 PC0、PC1、PC2，进入其配置窗口，选择桌面（Desktop）项，选择运行IP 设置（IP Configuration），设置 IP 地址、子网掩码和默认网关。PC0不用配置默认网关。
3. CLI初始配置路由器用命令行模式。定义路由器名，配置各个接口的IP地址，设置路由器的远程登录密码及路由器特权模式密码。
4. 验证测试。PC1 和PC2互ping，通过PC1通过网线通过远程登录到路由器上。

• 实验数据记录与分析

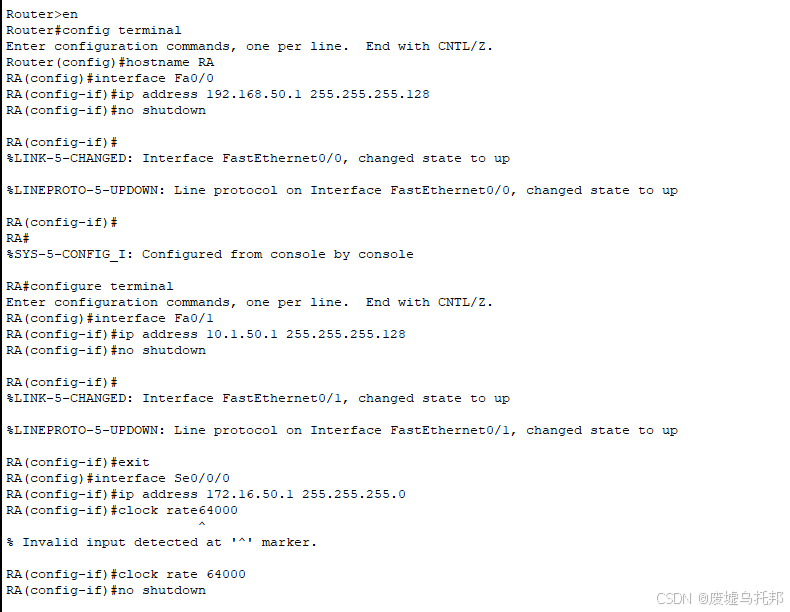

（1）配置路由器各个接口的IP地址：

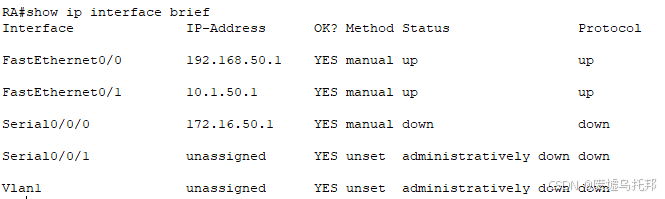

（2）验证各个接口的IP地址已经配置和开启：

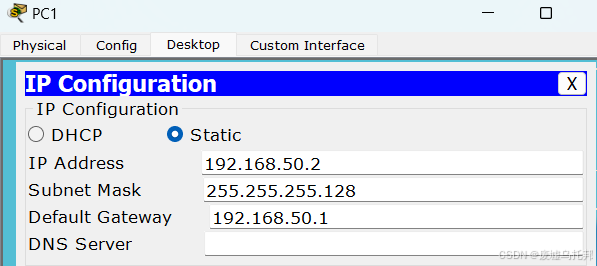

（3）PC1的IP地址配置：

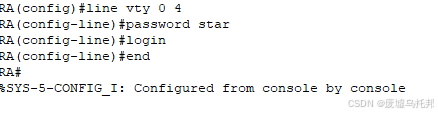

（4）设置路由器远程登录密码：

（5）配置路由器特权模式密码：

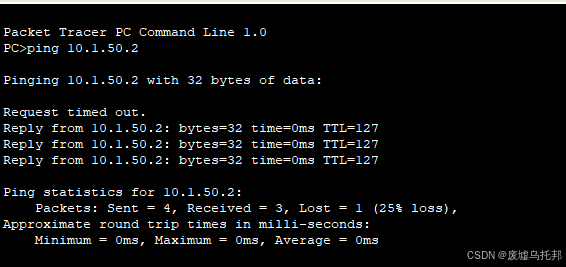

PC1和PC2互ping

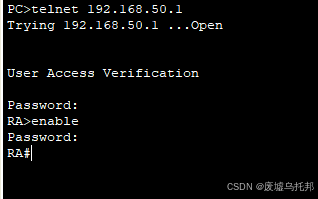

验证PC1是否可以通过网线远程登录到路由器上

• 思考题

如果不设置路由器远程登陆密码与路由器模式密码，可以通过telnet访问路由器吗？

答：不设置路由器远程登录密码与路由器模式密码就无法通过telnet访问路由器。因为要通过telnet访问路由器，必须保证双方能通信，同时要配置line vty密码（可以是开启login并设置密码，或者不设密码但执行no login），还必须设置enable密码，只有满足这些条件才能实现telnet访问，缺少密码设置等关键步骤会导致访问被拒绝。

• 总结

本次实验通过对路由器的基本配置，包括拓扑图建立、PC 机和路由器配置、密码设置以及验证测试等操作，我深入了解了路由器在网络中的作用，它作为连接不同网络的关键设备，能够实现不同网络之间的数据转发和通信隔离，并且熟练掌握了路由器的基本配置方法。
