实验（六）项目名称：虚拟局域网（VLAN）实验

实验目的

理解端口VLAN（Port VLAN）的功能和配置方法。
掌握交换机端口隔离划分局域网。

实验原理

VLAN按照交换机端口来定义VLAN当中的用户，即VLAN从逻辑上把局域网交换机的端口划分开来，然后根据网络设计时规划好的IP地址范围在VLAN中划分子网。

端口VLAN划分分为单交换机端口VLAN划分和多交换机端口VLAN划分两种方式，前者只支持在一台交换机上划分多个VLAN，然后将不同的端口指定到不同的VLAN中进行管理；而后者则可以使一个VLAN跨越多个交换机，并且使同一个交换机上的端口可以属于不同的VLAN。

利用端口VLAN的特点，可以使位于同一个VLAN中的不同端口之间实现通信，同时禁止位于不同VLAN的端口之间的直接通信，从而有效地屏蔽广播风暴，提高网络的安全性。

主要仪器设备

计算机、模拟软件Packet Tracer

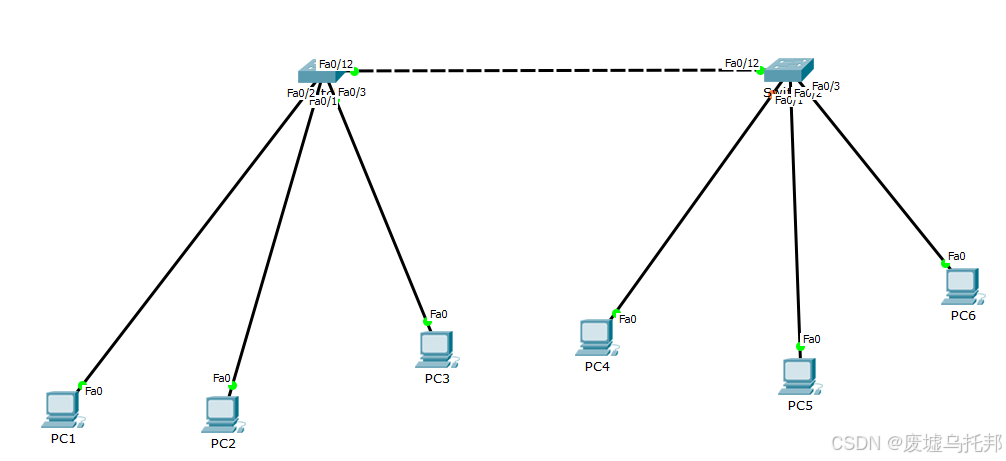

实验拓扑图

名称	相连的接口	IP地址
PC1	Fa0/1	172.1.50.10/24
PC2	Fa0/2	172.1.50.11/24
PC3	Fa0/3	172.1.50.12/24
PC4	Fa0/1	172.1.50.20/24
PC5	Fa0/2	172.1.50.21/24
PC6	Fa0/3	172.1.50.22/24

实验内容与步骤

实验内容

（1）在全局模式下划分VLAN

（2）将端口静态划分到VLAN中

（3）删除VLAN信息

实验步骤

1、建立实验拓扑图

2、配置好PC机IP地址信息

3、配置好交换机的基本信息

4.划分VLAN前的测试

5.创建VLAN

6.将交换机端口分配到VLAN

7.查看VLAN设置

8. 中途测试。

9．交换机之间的连线。

10.结果验证：

考查相同的VLAN之间的连通性；考查不同VLAN之间的连通性。

删除vlan信息

实验数据记录与分析

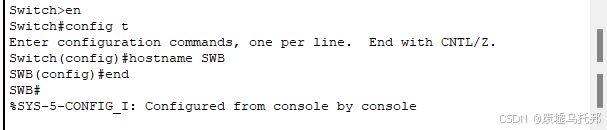

交换机SWA的基本配置：

交换机SWB的基本配置：

划分VLAN前的测试

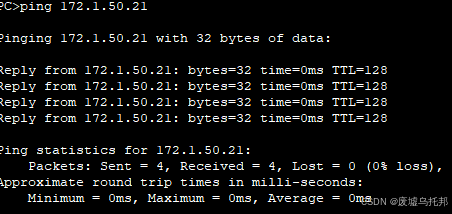

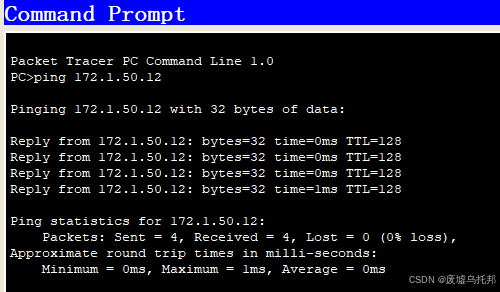

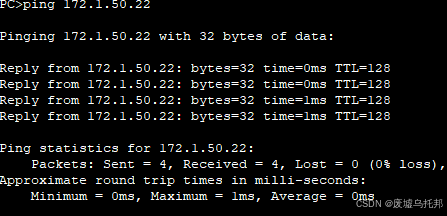

PC1 ping PC3:

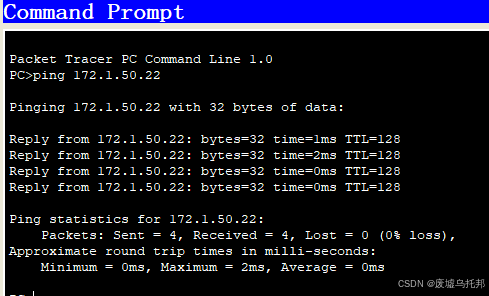

(2)PC2 ping PC6:

创建VLAN

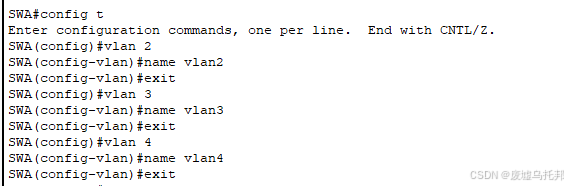

SWA的配置：

SWB的配置：

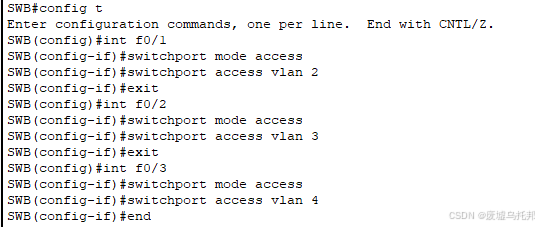

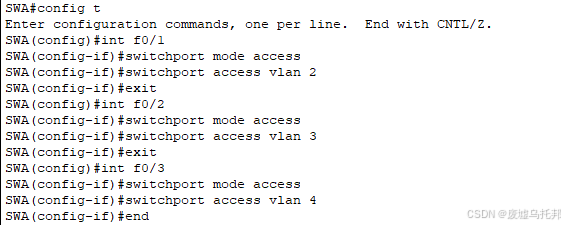

将交换机端口分配到VLAN

SWA的配置：

SWB的配置：

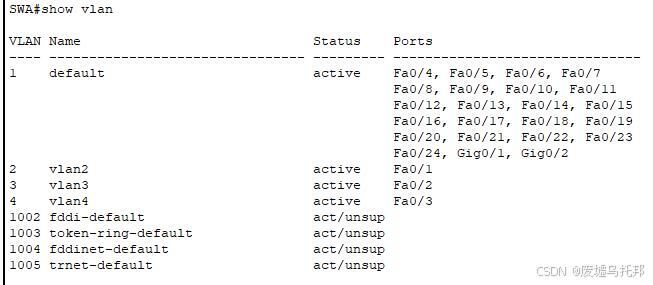

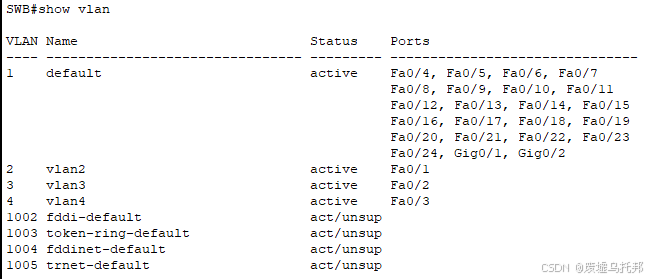

查看VLAN配置结果

SWA:

SWB:

中途测试

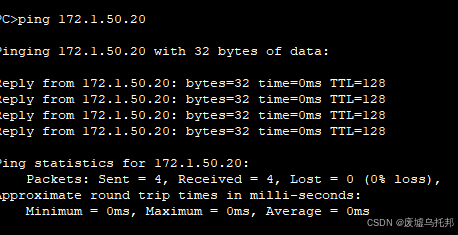

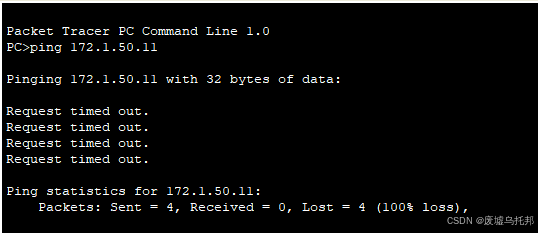

PC1 ping PC2:（无法通信）

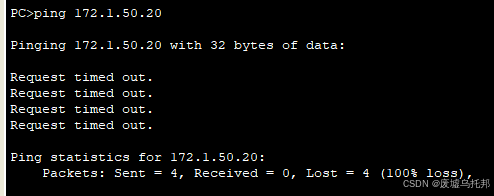

PPC1 ping PC4:（无法通信）

建立trunk中继线后再验证：

PC1与PC4能互通：

PC2与PC5能互通：

PC3与PC6能互通：

问题与讨论

在对交换机未进行VLAN划分时，所有PC之间是可以通信的，如果使用ping命令测试，每两台主机之间是可以 ping通的。

在交换机进行vlan划分之后，虽然PC1、 PC2、 PC3连接相同的交换机上，但由于它们属于不同VLAN，所以PC1、 PC2、 PC3之间是不可以进行通信的。同理， PC4、 PC5、 PC6之间也是不可以进行通信的。此时，PC1和PC4 虽然属于同一个VLAN，但由于连线和配置问题，它们也是不能通信的。 PC2和PC5 、 PC3和PC6也是如此。

在两台交换机之间建立trunk中继线之后，PC1和PC4，虽然PC1和PC4分别连接在不同的交换机上，但由于它们在同一网段，而且属于同一个VLAN，所以PC1和PC4之间是可以进行通信的。PC2和PC5也是如此； PC3和PC6也是如此。这说明，连接在不同的交换机上的PC，如果属于同一个VLAN，且IP地址在同一网段，PC之间是可以进行通信的。

思考题

如果把vlan2,vlan3,vlan4都删除，两个交换机只连一条线，6台PC机能相互访问吗？如果不能，如何设置才能互相访问？

答：6台PC机不能相互访问。

要使6台PC机能够相互访问，需要确保它们属于同一个VLAN，并且交换机之间的连接能够传递多个VLAN的流量。以下是一些可能的设置方法：

①配置Trunk链路：在两个交换机之间配置一条trunk链路，允许多个VLAN的流量通过。这样，即使PC机属于不同的VLAN，它们也能通过trunk链路通信。

②重新创建VLAN并配置端口：如果需要保持VLAN的隔离，可以重新创建VLAN2、VLAN3和VLAN4，并将PC机的端口分配回相应的VLAN。然后，配置trunk链路传递这些VLAN的流量。

③使用路由功能：如果交换机支持路由功能，可以在交换机上配置单臂路由（router-on-a-stick），使用一个物理接口来转发多个VLAN的流量。这通常涉及到将一个接口配置为trunk，并在交换机上配置子接口，每个子接口对应一个VLAN。

总结

在本次虚拟局域网（VLAN）实验中，我成功地理解和掌握了端口VLAN的功能和配置方法。通过实验，学习了如何在交换机上划分VLAN，将端口静态划分到VLAN中，以及如何删除VLAN信息。通过思考题的讨论，进一步理解了VLAN的工作原理和配置的重要性。我们认识到，即使在删除VLAN后，通过正确的配置，仍然可以实现不同PC之间的通信。本次实验不仅加深了我对VLAN理论知识的理解，而且通过实际操作提高了我的网络配置技能。
