实验14 访问控制列表（ACL）实验

实验 （十四）  项目名称：   访问控制列表（ACL）实验

实验目的：

1. ACL能正常工作的前提是所有主机都能ping通。
2. 掌握路由器的基本配置：设置路由器接口IP地址、配置RIP路由。
3. 根据以上拓扑划分出的两个网段，禁止主机PC6访问10.50.1.0/24网段。

实验原理

利用ACL可以对经过路由器的数据包按照设定的规则进行过滤，使数据包有选择的通过路由器，起到防火墙的作用。访问控制列表(ACL)由一组规则组成，在规则中定义允许或拒绝通过路由器的条件。ACL的基本用途是限制访问网络的用户，保护网络的安全。访问控制列表(ACL) 由多条判断语句组成。每条语句给出一个条件和处理方式（通过或拒绝）。

路由器对收到的数据包按照判断语句的书写次序进行检查，当遇到相匹配的条件时，就按照指定的处理方式进行处理。

主要仪器设备

计算机、模拟软件Packet Tracer

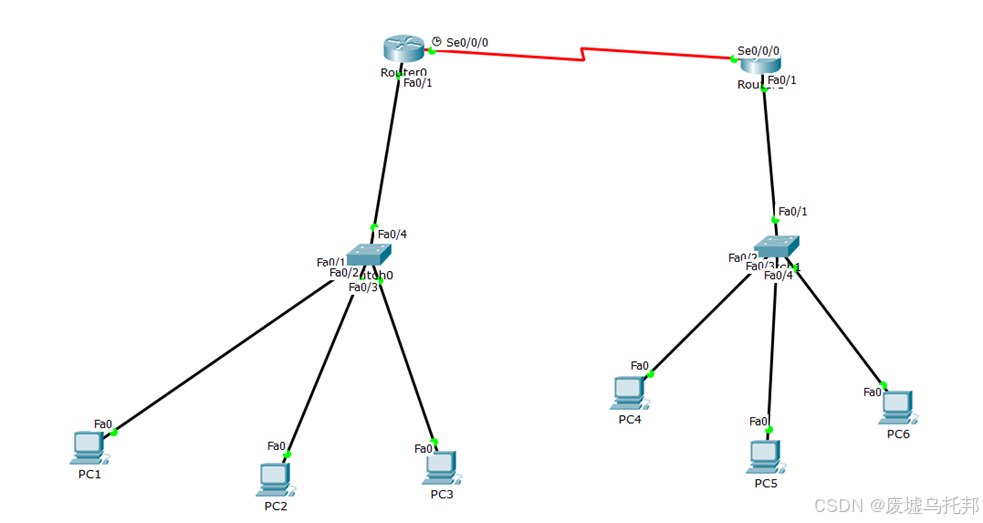

实验拓扑图

名称	接口	IP地址	网关
Router A	S0/0/0/	192.168.50.1/24
	F0/1	10.50.1.1/24
RouterB	F0/1	10.50.2.1/24
	S0/0/0	192.168.50.2/24
PC1		10.50.1.2/24	10.50.1.1
PC2		10.50.1.3/24	10.50.1.1
PC3		10.50.1.4/24	10.50.1.1
PC4		10.50.2.2/24	10.50.2.1
PC5		10.50.2.3/24	10.50.2.1
PC6		10.50.2.4/24	10.50.2.1

实验内容与步骤

（1）RA配置：

Router>en

Router#configure terminal

Router(config)#hostname RA

RA(config)#int f0/1     //IP配置

RA(config-if)#ip address 10.50.1.1 255.255.255.0

RA(config-if)#no shut

RA(config-if)#exit

RA(config)#int Se0/0/0

RA(config-if)#ip add 192.168.50.1 255.255.255.0

RA(config-if)#clock rate 64000

RA(config-if)#no shut

RA(config-if)#end

RA#conf t

RA(config)#router rip    //RIP配置

RA(config-router)#version 2

RA(config-router)#network 10.50.1.0

RA(config-router)#network 192.168.50.0

RA(config-router)#end

（2）RB的配置：

Router>en

Router#conf t

Router(config)#hostname RB

RB(config)#int f0/1    //IP地址配置

RB(config-if)#ip address 10.50.2.1 255.255.255.0

RB(config-if)#no shut

RB(config-if)#

RB(config-if)#exit

RB(config)#int Se0/0/0

RB(config-if)#ip add 192.168.50.2 255.255.255.0

RB(config-if)#no shut

RB(config-if)#

RB(config-if)#end

RB#conf t

RB(config)#router rip   //RIP配置

RB(config-router)#version 2

RB(config-router)#network 10.50.2.0

RB(config-router)#network 192.168.50.0

RB(config-router)#end

（3）测试所有主机之间都能相互ping通。

（4）禁止主机PC6访问10.50.1.0/24网段，对RA进行ACL配置：

RA>en

RA#conf t

RA(config)#access-list 9 deny 10.50.2.4 0.0.0.0

RA(config)#access-list 9 permit any

RA(config)#int f0/1

RA(config-if)#ip access-group 9 out

RA(config-if)#end

（5）查看配置

• 实验数据记录与分析。

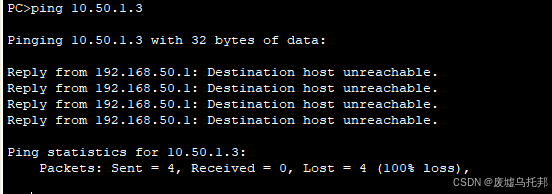

1. PC6 ping PC2

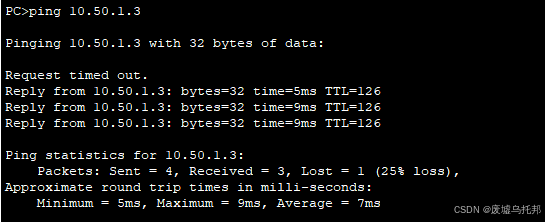

(2)PC5 ping PC2

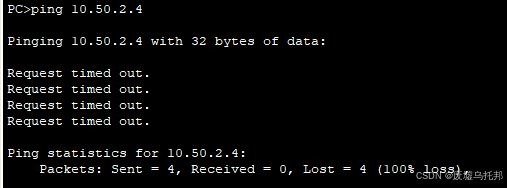

(3)PC1 ping PC6

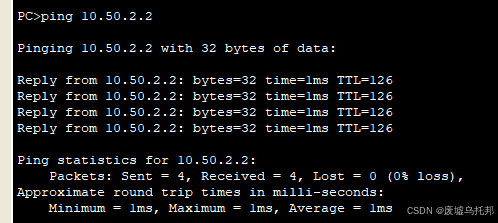

(4)PC1 ping PC4

问题与讨论

在配置 ACL 时，要特别注意语句的顺序。由于 ACL 是按照顺序匹配的，一旦数据包与某条语句匹配，后续语句将被忽略。如果顺序不当，可能无法达到预期的访问控制效果。

总结

本实验围绕访问控制列表（ACL）展开，通过对 ACL 概述、工作过程、语句组成、通配符掩码、应用方式等内容的学习，结合实验拓扑图进行了路由器基本配置、RIP 路由配置，并在实现所有主机互 ping 通的基础上，成功配置 ACL 禁止 PC6 访问指定网段。实验中需重点关注 ACL 语句顺序、接口应用方向、通配符掩码的正确使用等要点，同时注意操作过程中的命令准确性及设备兼容性。通过本次实验，深入理解了 ACL 在网络安全中的重要作用及实际应用方法，提升了网络配置和管理能力。
