一、Three.js 技术概述
Three.js 是一款基于 JavaScript 的开源 WebGL 库,它为 Web 开发者提供了一个简洁且强大的方式来创建和展示 3D 图形与动画。WebGL 作为一种在 Web 浏览器中渲染高性能 3D 图形的技术,允许 JavaScript 直接操作图形处理单元(GPU),从而实现复杂的 3D 场景渲染。Three.js 在 WebGL 的基础上进行了高度封装,极大地简化了开发流程。
它提供了丰富的几何形状,如立方体、球体、圆柱体等基础几何体,以及通过顶点和索引定义的自定义几何体。材质系统也十分丰富,包括基础的颜色材质、纹理材质、光照材质等,能够模拟出各种真实世界的材质效果。同时,Three.js 拥有强大的场景管理功能,通过场景图(Scene Graph)的方式组织和管理 3D 场景中的各种对象,包括相机(Camera)、光源(Light)和几何体(Geometry)等。相机决定了用户观察场景的视角,光源则为场景提供照明效果,使几何体呈现出立体感。
在渲染方面,Three.js 利用 WebGL 的硬件加速能力,能够高效地渲染大规模的 3D 场景。它支持多种渲染模式,如正向渲染(Forward Rendering)和延迟渲染(Deferred Rendering),可以根据场景的复杂度和性能需求进行选择。此外,Three.js 还具备良好的扩展性,开发者可以通过插件和自定义着色器(Shader)来实现更加个性化和高级的渲染效果。
二、点云数据与 BIM 模型特性分析
(一)点云数据特性
点云数据是通过激光扫描、摄影测量等技术获取的大量离散点的集合,这些点包含了物体表面的空间坐标信息,有些还可能包含颜色、反射强度等属性。点云数据具有高精度和高分辨率的特点,能够精确地反映物体的真实形状和细节。例如,在建筑领域,通过激光扫描获取的建筑外立面点云数据可以精确到厘米甚至毫米级别,能够捕捉到建筑表面的细微纹理和结构特征。
点云数据的数据量通常非常庞大。一个中等规模的建筑场景点云数据可能达到数 GB 甚至数十 GB,这对数据的存储、传输和处理都带来了巨大的挑战。而且点云数据是离散的点集,缺乏拓扑结构信息,不像网格模型那样具有明确的面与面之间的连接关系,这使得对点云数据的分析和处理相对复杂。
(二)BIM 模型特性
BIM(Building Information Modeling)模型是一种数字化的建筑信息载体,它以三维模型为基础,集成了建筑项目从设计、施工到运营全生命周期的各种信息,包括几何信息、材料信息、设备信息、进度信息等。BIM 模型具有高度的集成性和关联性,模型中的各个元素相互关联,一处修改,相关联的部分会自动更新,保证了信息的一致性和准确性。
BIM 模型采用参数化设计,设计师可以通过修改参数来调整模型的几何形状和属性,大大提高了设计效率和灵活性。例如,在设计建筑结构时,可以通过修改梁、柱的参数来快速调整其尺寸和形状。然而,BIM 模型数据格式多样,常见的有 IFC(Industry Foundation Classes)、Revit 等,不同格式之间的数据交换和融合存在一定的困难。而且 BIM 模型主要侧重于建筑的设计和施工阶段,对于真实场景中的一些动态信息和实时数据的集成能力相对较弱。
三、多源异构数据处理流程
(一)数据采集与预处理
对于点云数据,常用的采集设备有地面激光扫描仪、无人机激光雷达等。采集到的原始点云数据往往存在噪声点,需要进行去噪处理。常见的去噪算法有基于统计分析的方法,通过计算点的邻域统计信息,去除偏离正常范围的噪声点;还有基于滤波的方法,如高斯滤波、双边滤波等,可以在保留点云特征的同时平滑噪声。
对于 BIM 模型,数据来源主要是建筑设计软件,如 Autodesk Revit 等。在将 BIM 模型导入到数字孪生系统之前,需要对模型进行轻量化处理,减少模型的数据量。可以通过简化模型的几何细节,去除不必要的装饰性元素,以及对模型进行压缩存储等方式实现。同时,需要将不同格式的 BIM 模型转换为统一的中间格式,以便后续处理,例如将 IFC 格式转换为 JSON 格式。
(二)数据配准与融合
点云数据和 BIM 模型由于采集或创建的坐标系可能不同,需要进行配准操作,使其在同一坐标系下对齐。常用的配准方法有基于特征的配准和基于迭代最近点(ICP)的配准。基于特征的配准是先提取点云数据和 BIM 模型中的特征点,如角点、边缘点等,然后通过匹配这些特征点来计算变换矩阵,实现配准。ICP 算法则是通过不断迭代寻找点云数据和 BIM 模型中最近点对,计算变换矩阵,逐步使两者对齐。
在数据融合方面,需要将配准后的点云数据和 BIM 模型数据进行合并。可以将点云数据作为 BIM 模型的补充信息,例如在 BIM 模型的基础上添加点云数据来增强对建筑表面细节的表达。对于重叠部分的数据,需要制定合理的融合策略,如根据数据的精度、可信度等因素确定保留哪部分数据。
(三)数据存储与管理
处理后的多源异构数据需要进行有效的存储和管理。由于数据量较大,通常采用分布式存储系统,如 Hadoop 分布式文件系统(HDFS)。HDFS 能够将数据分散存储在多个节点上,提高存储的可靠性和扩展性。对于点云数据,可以采用八叉树等数据结构进行组织存储,以便快速进行空间查询和检索。对于 BIM 模型数据,可以将其元数据和几何数据分别存储,通过数据库管理系统(如 MySQL)管理元数据,通过文件系统存储几何数据。同时,建立数据索引,提高数据的访问效率。
四、基于 Three.js 的融合渲染实现
(一)Three.js 场景搭建
在 Three.js 中创建一个场景,首先需要实例化一个Scene对象,这是所有 3D 对象的容器。然后创建相机对象,常用的相机类型有透视相机(PerspectiveCamera)和正交相机(OrthographicCamera)。透视相机模拟人眼的观察效果,具有近大远小的特点,适合用于展示具有真实感的场景;正交相机则没有近大远小的效果,适合用于一些需要精确测量和展示二维图形的场景。根据需求选择合适的相机,并设置其位置、方向和视野范围等参数。
接着添加光源到场景中,光源类型包括环境光(AmbientLight)、点光源(PointLight)、聚光灯(SpotLight)等。环境光均匀地照亮整个场景,点光源从一个点向四周发射光线,聚光灯则像手电筒一样向特定方向发射锥形光线。合理设置光源的颜色、强度和位置,可以营造出逼真的光照效果。
(二)点云数据渲染
将处理后的点云数据加载到 Three.js 场景中进行渲染。由于点云数据量较大,
直接渲染可能会导致性能问题。可以采用点精灵(Point Sprite)技术,点精灵是一种特殊的几何体,它可以在不依赖于视角方向的情况下始终以四边形的形式显示,并且可以通过纹理映射来模拟不同的点的外观。通过将点云数据转换为点精灵的形式,可以提高渲染效率。
在渲染点云数据时,还可以根据点的属性,如颜色、反射强度等,设置不同的渲染效果。例如,根据点的颜色属性为每个点赋予相应的颜色,使点云数据能够更直观地反映物体的表面特征。同时,可以通过设置点的大小和透明度,进一步优化点云数据的可视化效果。
(三)BIM 模型渲染
将轻量化后的 BIM 模型导入到 Three.js 场景中。首先需要解析 BIM 模型的几何数据和材质信息,Three.js 支持多种模型格式的导入,如 OBJ、GLTF 等。对于 BIM 模型中的复杂几何形状,可以通过 Three.js 的几何体创建方法和材质系统进行还原和渲染。
BIM 模型中的材质通常具有丰富的属性,如颜色、纹理、光泽度等。在 Three.js 中,可以根据 BIM 模型中的材质信息创建相应的材质对象,并应用到几何体上。例如,对于具有纹理的材质,需要加载纹理图片,并将其应用到材质的map属性上。同时,利用 Three.js 的光照模型,使 BIM 模型在场景中呈现出真实的光影效果。
(四)融合渲染优化
为了提高点云数据与 BIM 模型融合渲染的性能和效果,需要进行一系列的优化。在模型优化方面,可以对 BIM 模型和点云数据进行进一步的简化和压缩。对于 BIM 模型,可以采用层次细节(LOD,Level of Detail)技术,根据相机与模型的距离动态切换不同精度的模型。当相机远离模型时,使用低精度的模型进行渲染,减少渲染计算量;当相机靠近模型时,切换到高精度的模型,保证模型的细节展示。
在渲染技术优化方面,采用 Three.js 的高效渲染模式,如延迟渲染。延迟渲染将渲染过程分为两个阶段,第一阶段只渲染几何信息,将其存储在 G 缓冲区中;第二阶段根据 G 缓冲区中的信息进行光照计算和最终的颜色输出。这种渲染模式能够有效减少光照计算的次数,提高渲染效率,特别是在处理复杂场景和大量光源时效果显著。同时,合理设置渲染参数,如抗锯齿(Antialiasing)、帧率限制等,也能够在一定程度上提升渲染性能和视觉效果。
五、应用案例与效果评估
(一)应用案例介绍
以一个大型商业综合体的数字孪生项目为例,该项目旨在通过数字孪生技术实现对商业综合体的全生命周期管理,包括建筑结构监测、设备运行管理、人流分析等。在项目中,利用激光扫描技术获取了商业综合体的外立面和内部空间的点云数据,同时从建筑设计阶段获取了 BIM 模型。

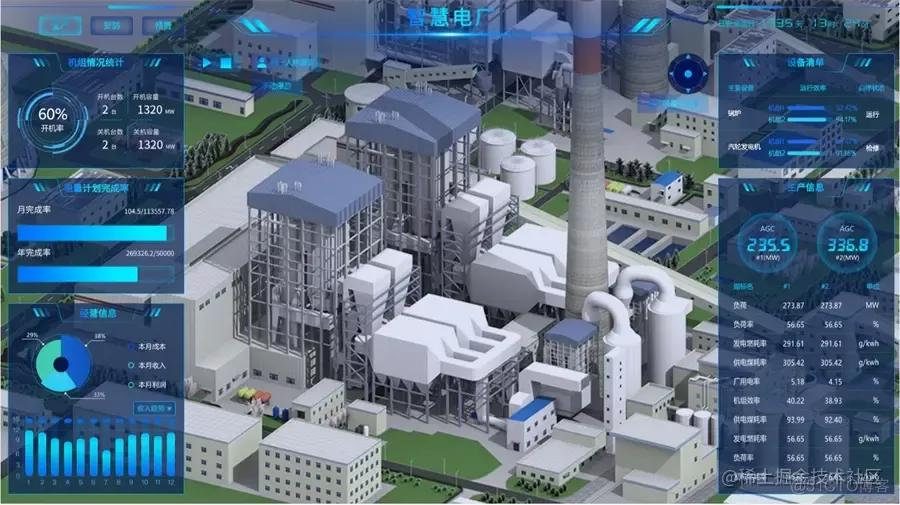

通过上述的数据处理流程和基于 Three.js 的融合渲染方法,将点云数据和 BIM 模型进行融合,并在 Web 端进行展示。在展示界面中,用户可以通过鼠标和键盘操作,自由切换视角,观察商业综合体的各个部分。不仅能够看到 BIM 模型中精确的建筑结构和设备布局,还能够通过点云数据清晰地看到建筑表面的细节,如墙面的纹理、装饰构件的形状等。
(二)效果评估指标
为了评估融合渲染的效果,采用了以下几个指标:可视化效果、性能指标和数据一致性。可视化效果主要通过主观评价,邀请专业人员和用户对融合后的场景进行观察和评价,从模型的清晰度、真实感、细节展示等方面进行打分。性能指标包括帧率(FPS,Frames Per Second)和加载时间。帧率反映了场景渲染的流畅程度,通过在浏览器中使用性能监测工具获取帧率数据;加载时间则是从用户请求加载场景到场景完全显示出来的时间,通过计时工具进行测量。数据一致性方面,检查点云数据和 BIM 模型在融合后是否存在位置偏差、属性错误等问题,确保两者的数据准确融合。
(三)评估结果分析
通过主观评价,用户和专业人员对融合后的场景可视化效果给予了较高评价,认为能够清晰地展示建筑的整体结构和细节特征,真实感较强。在性能指标方面,经过优化后,场景在普通 PC 浏览器上的平均帧率达到了 30FPS 以上,加载时间控制在 5 秒以内,满足了实际应用的需求。在数据一致性方面,经过严格检查,未发现明显的位置偏差和属性错误,表明数据融合的准确性较高。
总体而言,通过 Three.js 实现的点云数据与 BIM 模型的多源异构数据融合渲染在该商业综合体数字孪生项目中取得了良好的效果,为数字孪生技术在建筑领域的应用提供了有效的技术方案和实践经验。
