如何减小插入损耗？

如何减小插入损耗-信号与电源完整性：

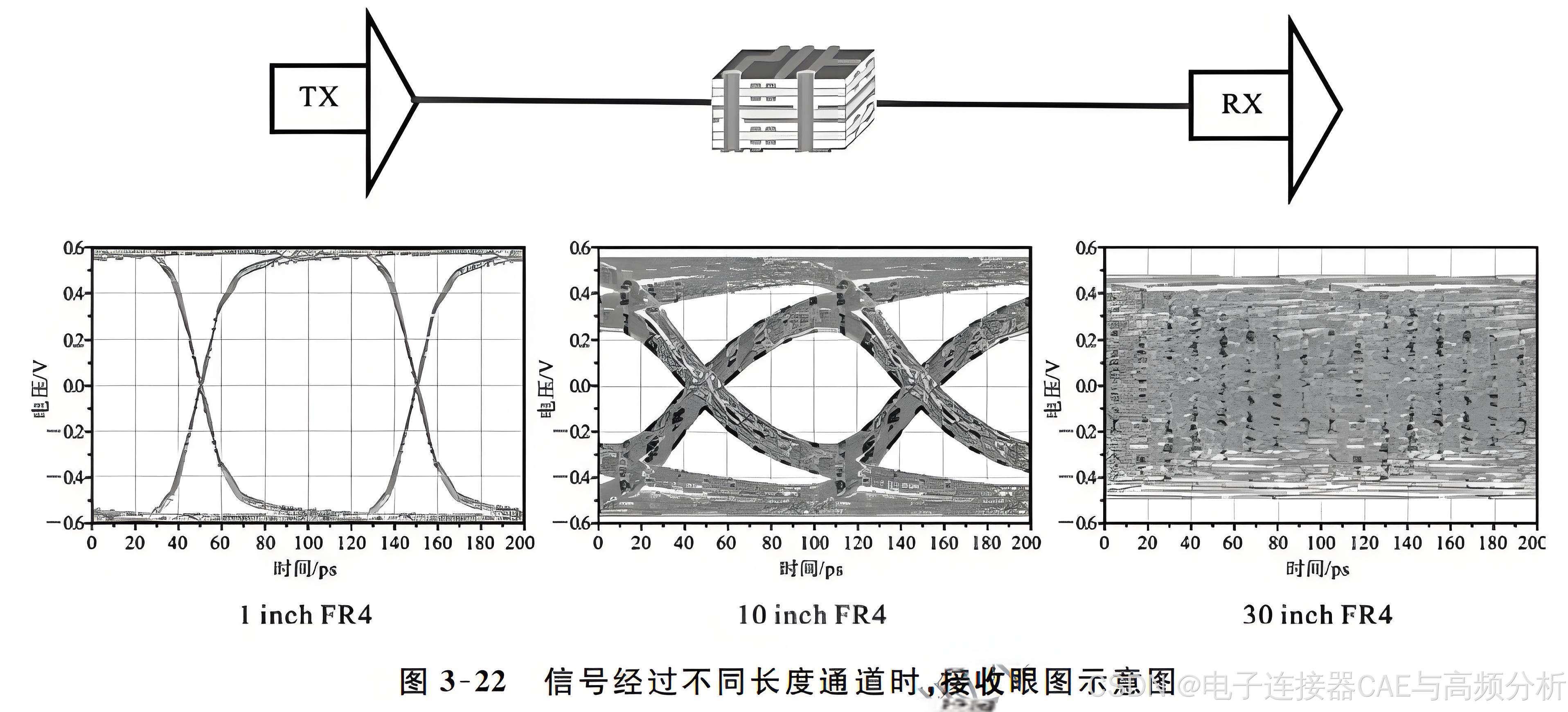

关于 损耗 的现象，大家看得最多的应该是类似于图3- 22 ，布线越长眼图闭合度越高，直至完全没有眼睛。

图3- 22描述的是损耗过大的现象。不过如果只单说一个眼图闭合并不能精确地描述它。 的确， 眼高从1100mV 左右开始逐渐到 眼图闭合 ，但是还需要注意它的峰值只从 1200mV衰 减到1000mV 。

眼图闭合的原因是高频分量过多的衰减。

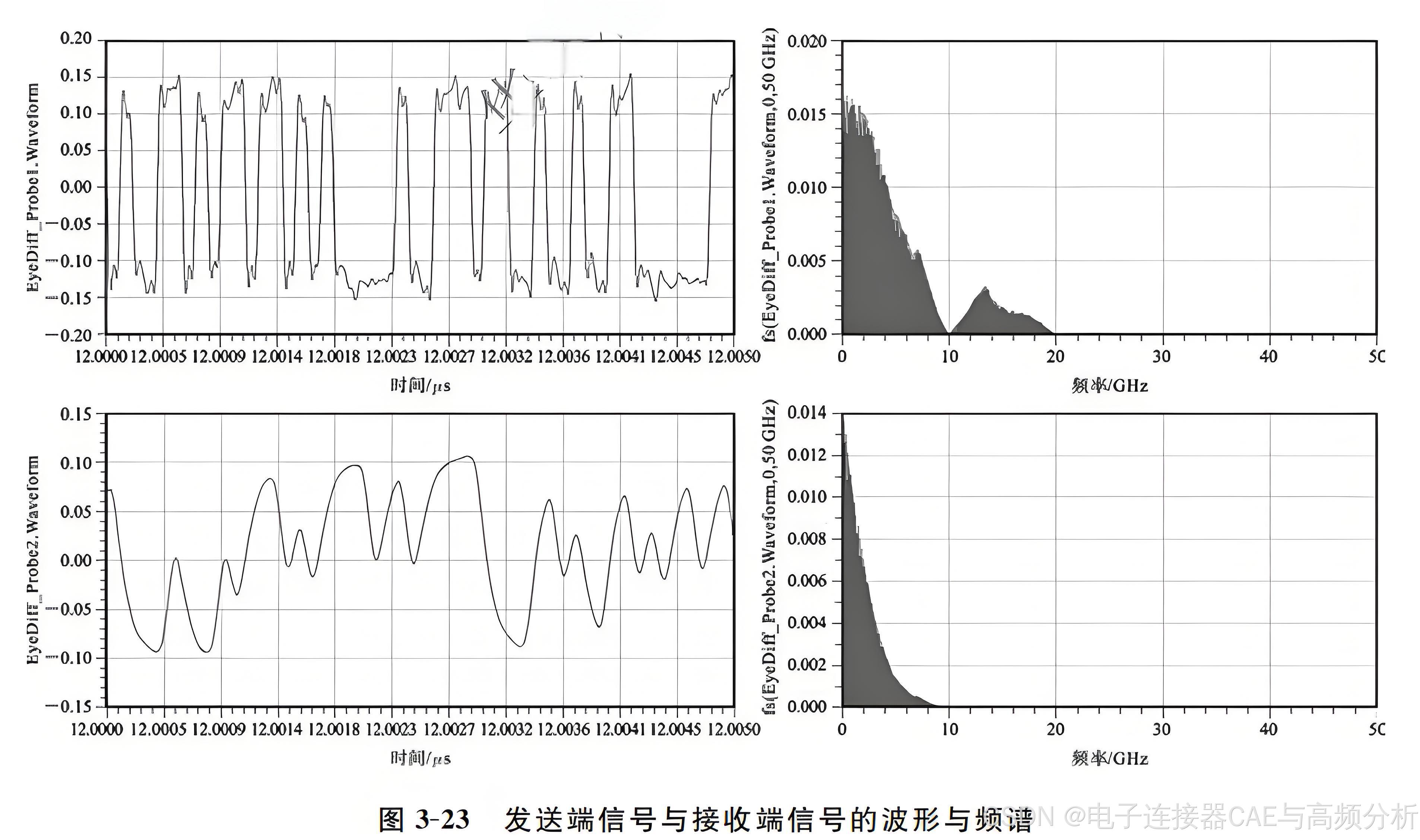

图3-23所示能从频域中更直观地看出衰减的情况。

图3-23右边的两幅频谱图相除就是我们S参数中的插损了。

要避免这样的情况出现，最简单的方法就是缩短我们的传输距离，但是很多时候系统架构是固定的，难免存在线长的问题，我们就需要考虑其他的方法了。

损耗的主要来源有导体损耗和介质损耗，其他的损耗类型如辐射损耗通常比较小，可以忽略。

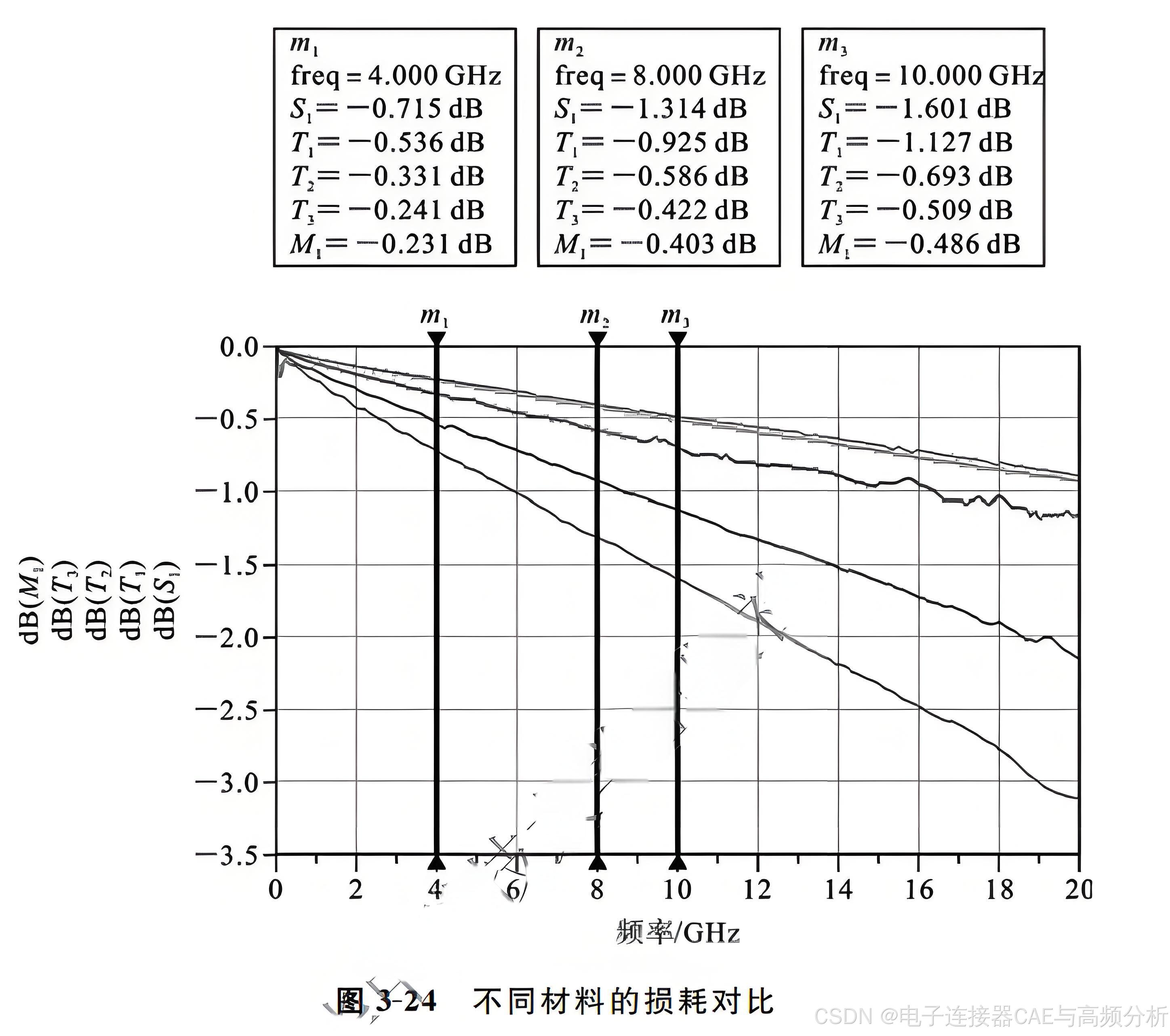

介质损耗跟传输线的结构没有关系，所以要减小传输线的介质损耗，唯一的办法就是使用损耗角较低的材料。不同材料损耗对比如图3-24所示。

可以看到，不同的介质，其损耗存在三、四倍的差别。

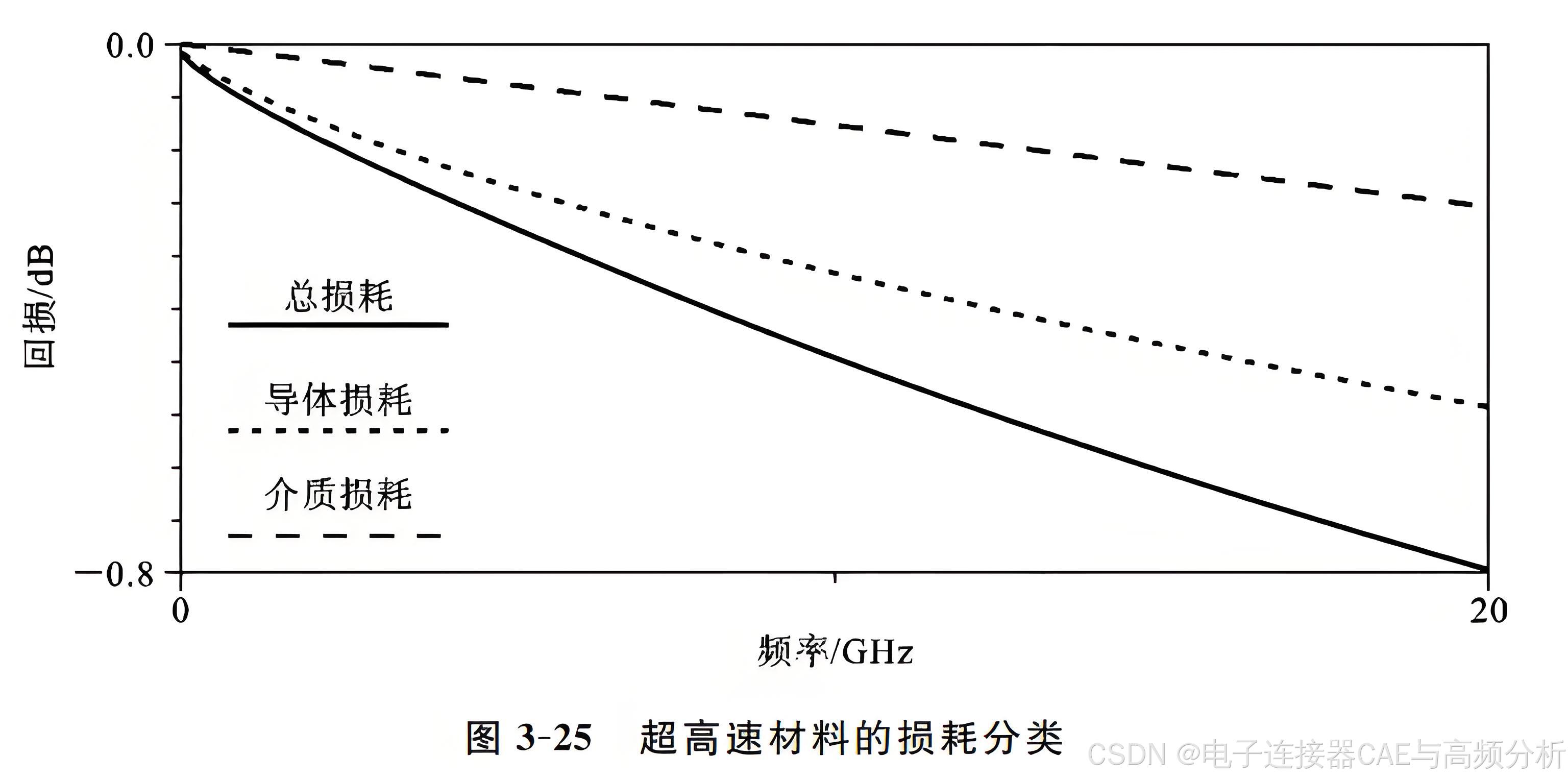

减少导体损耗则可以从两个方面入手 ， 一个是加大布线的线宽 ， 另一个是减少铜箔的粗糙度 。在使用当前的高速材料时，导体损耗甚至会占据总损耗的70%，而表面粗糙度所引起的损耗大概占铜箔损耗的1/3 ，如图3-25所示。

在后面章节中，会针对板材进行专门的介绍，这里不做过多讲解。

不过十几年前人们预言速率的瓶颈在 10Gbps 左右，现在由于采用了均衡和编码等技术， 信号速率早已突破 50Gbps 。
